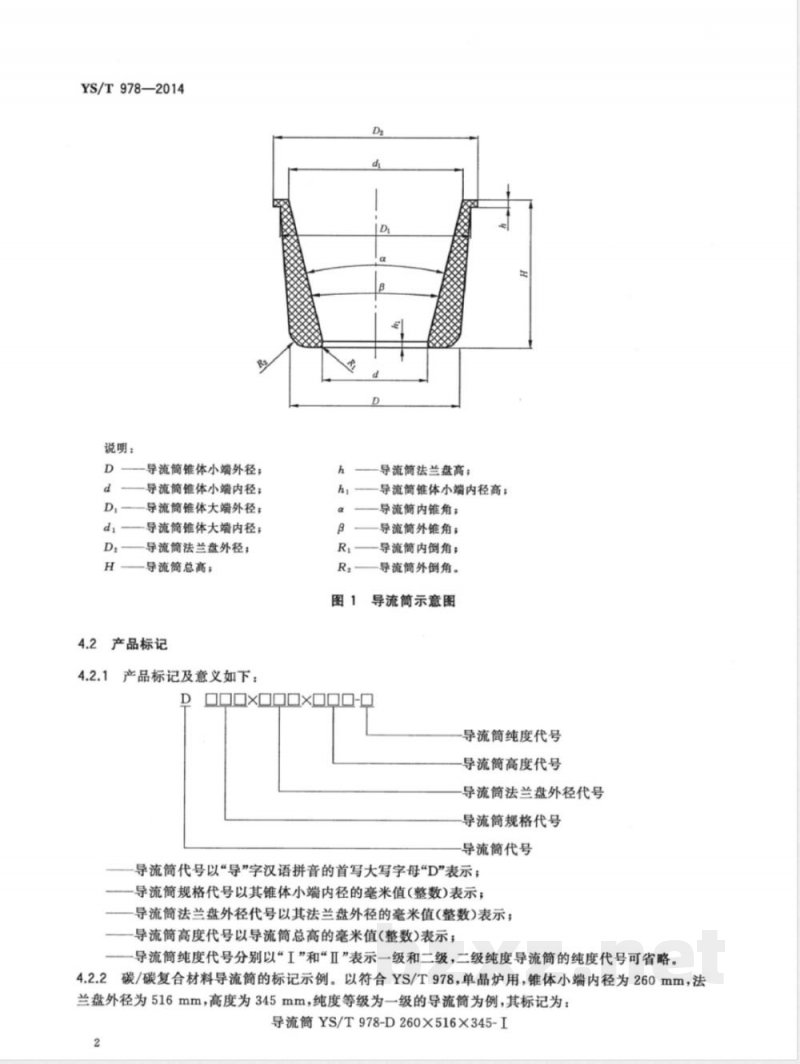

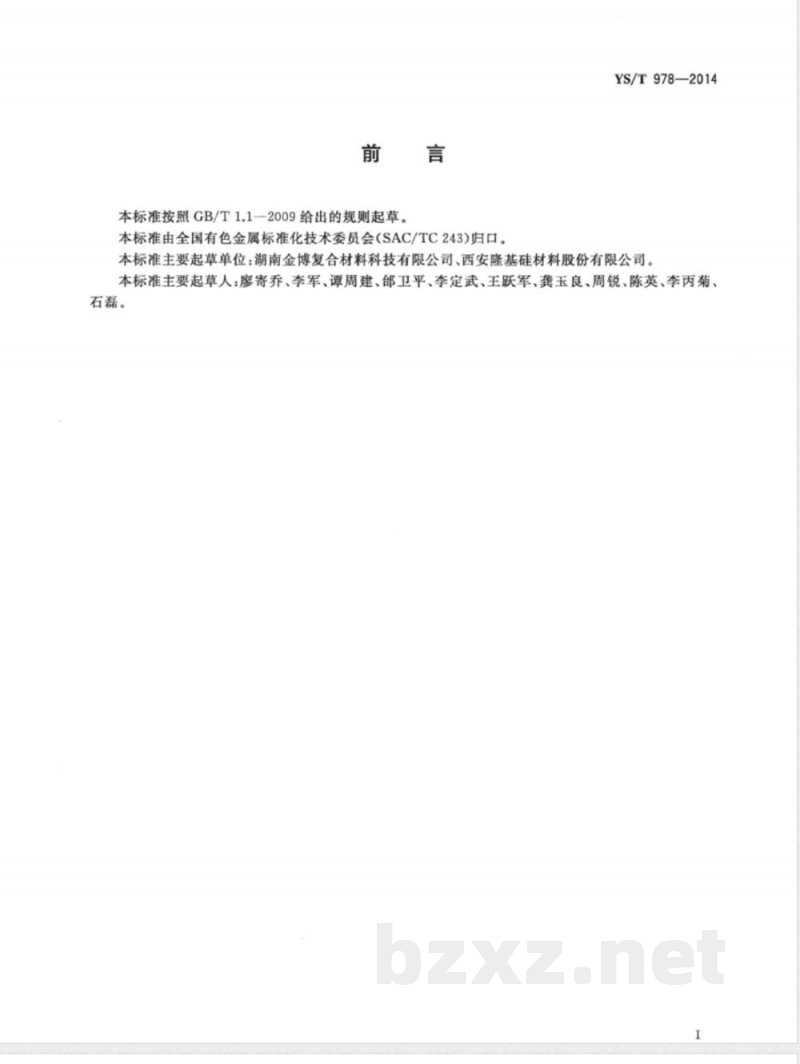

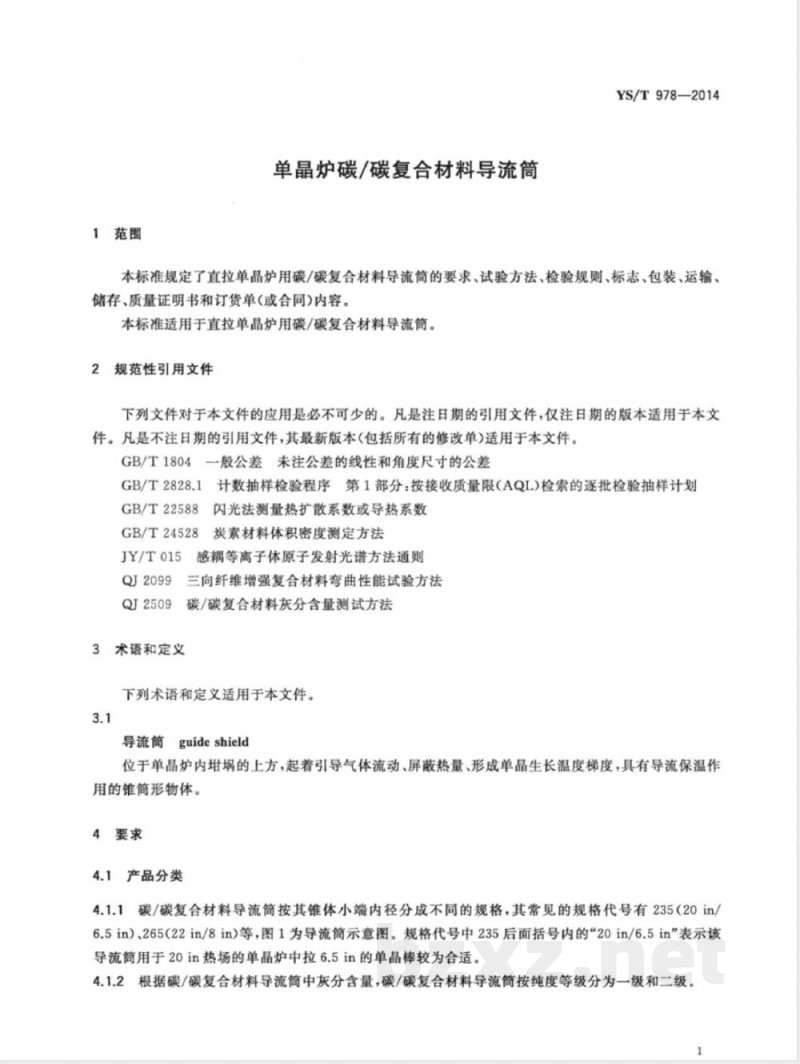

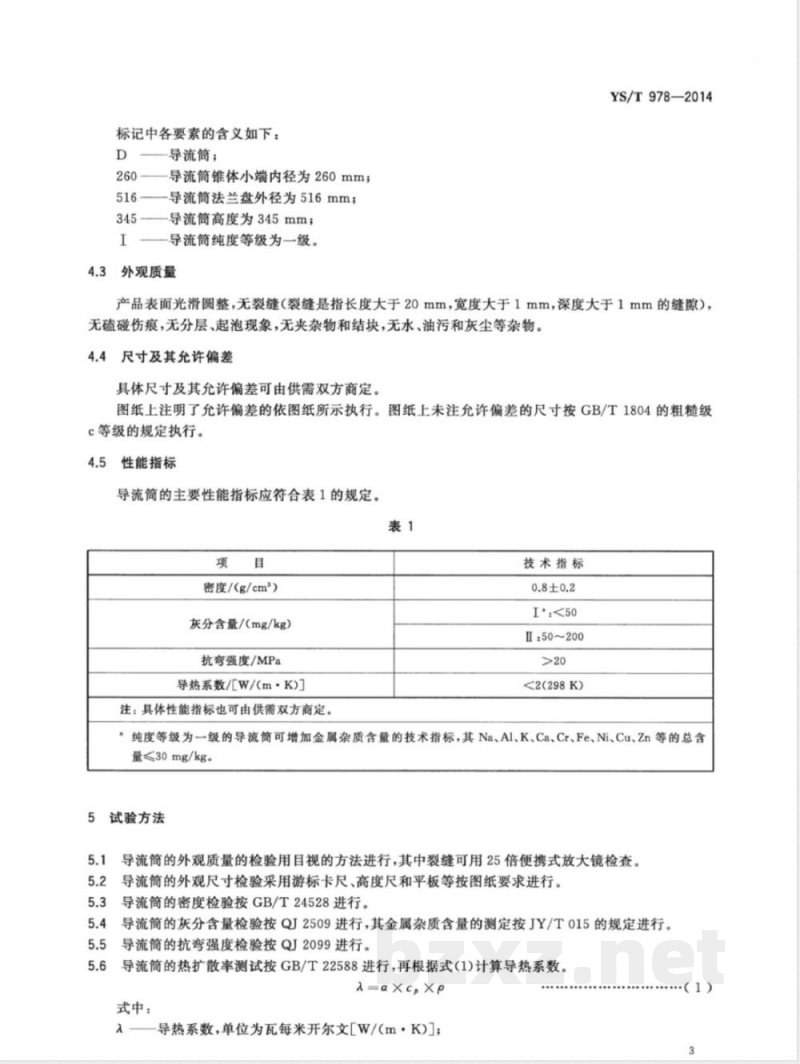

ICS 29.045 H83 YS 中华人民共和国有色金属行业标准 YS/T 978-2014 单晶炉碳/碳复合材料导流筒 Carbon/Carbon Composites Guide Shield of Single Crystal Furnace 2014-10-14发布 中华人民共和国工业和信息化部发布 2015-04-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准主要起草单位：湖南金博复合材料科技有限公司、西安隆基硅材料股份有限公司。 本标准主要起草人：廖寄乔、李军、谭周建、卫平、李定武、王跃军、龚玉良、周锐、陈英、李丙菊、石磊。 1 范围 本标准规定了直拉单晶炉用碳/碳复合材料导流筒的要求、试验方法、检验规则、标志、包装、运输、储存、质量证明书及订货单（或合同）内容。 本标准适用于直拉单晶炉用碳/碳复合材料导流筒。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 1804 一般公差 未注公差的线性和角度尺寸公差 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 22588 闪光法测量热扩散系数或导热系数 GB/T 24528 炭素材料体积密度测定方法 JY/T 015 感耦等离子体原子发射光谱方法通则 QJ 2099 三向纤维增强复合材料弯曲性能试验方法 QJ 2509 碳/碳复合材料灰分含量测试方法 3 术语和定义 3.1 导流筒 guide shield 位于单晶炉坩埚上方，用于引导气体流动、屏蔽热量、形成单晶生长温度梯度，具有导流与保温作用的锥筒形构件。 4 要求 4.1 产品分类 4.1.1 碳/碳复合材料导流筒按锥体小端内径分为不同规格，常见规格代号有235（20in/6.5in）、265（22in/8in）等。 规格代号中235后括号表示适用于20in热场单晶炉拉制6.5in单晶棒。 4.1.2 按灰分含量分为一级和二级纯度等级。 4.2 产品标记 导流筒标记由代号、规格、尺寸及纯度等级组成。 导流筒代号以“D”表示。 规格代号为锥体小端内径（mm）。 法兰盘外径代号为法兰盘外径（mm）。 高度代号为导流筒总高（mm）。 纯度等级用“I”“II”表示，二级可省略。 标记示例： 导流筒 YS/T978-D260×516×345-I 表示锥体小端内径260mm，法兰盘外径516mm，高度345mm，一级纯度。 4.3 外观质量 产品表面应光滑圆整，无裂缝（长度>20mm、宽度>1mm、深度>1mm为裂缝）、无磕碰伤痕、无分层、无起泡、无夹杂与结块，无油污、水渍及灰尘等。 4.4 尺寸及允许偏差 尺寸及偏差由供需双方商定，图纸标注按图执行。 未注公差按GB/T 1804中c级执行。 4.5 性能指标 导流筒主要性能指标应符合表1规定： 密度（g/cm³） 灰分含量（mg/kg） 抗弯强度（MPa） 导热系数（W/(m·K)） 具体指标可由供需双方协商确定。
