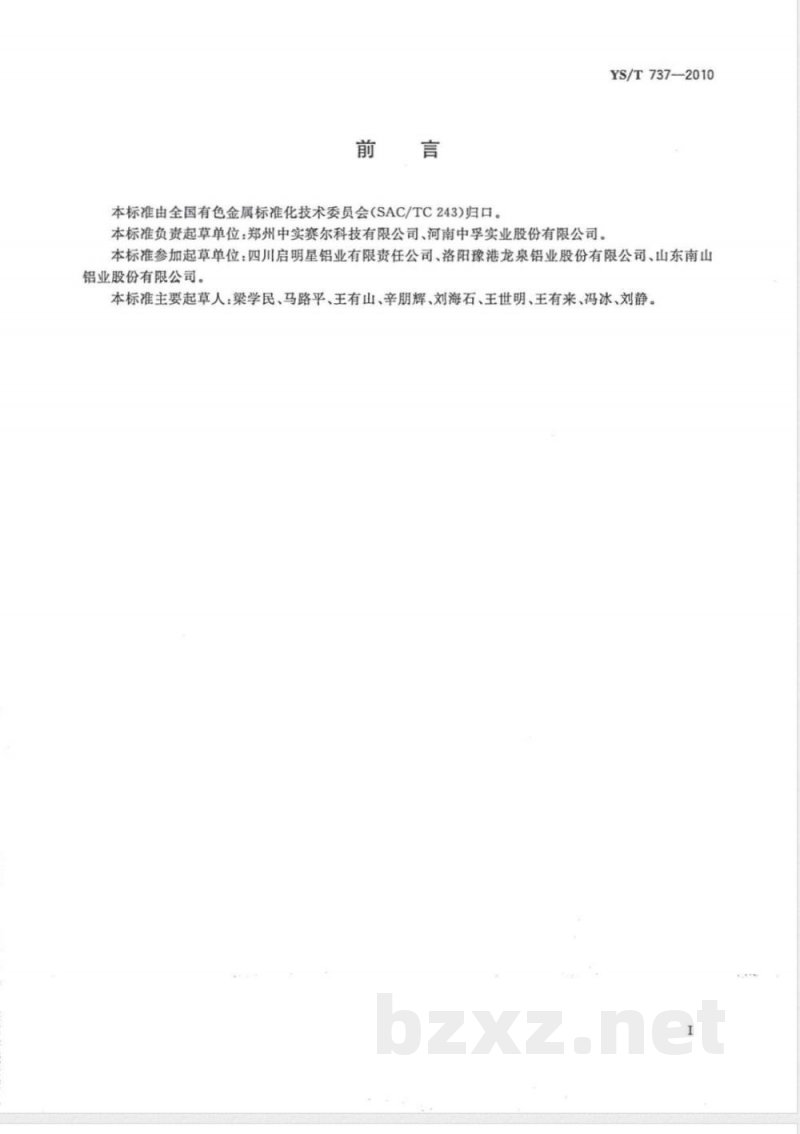

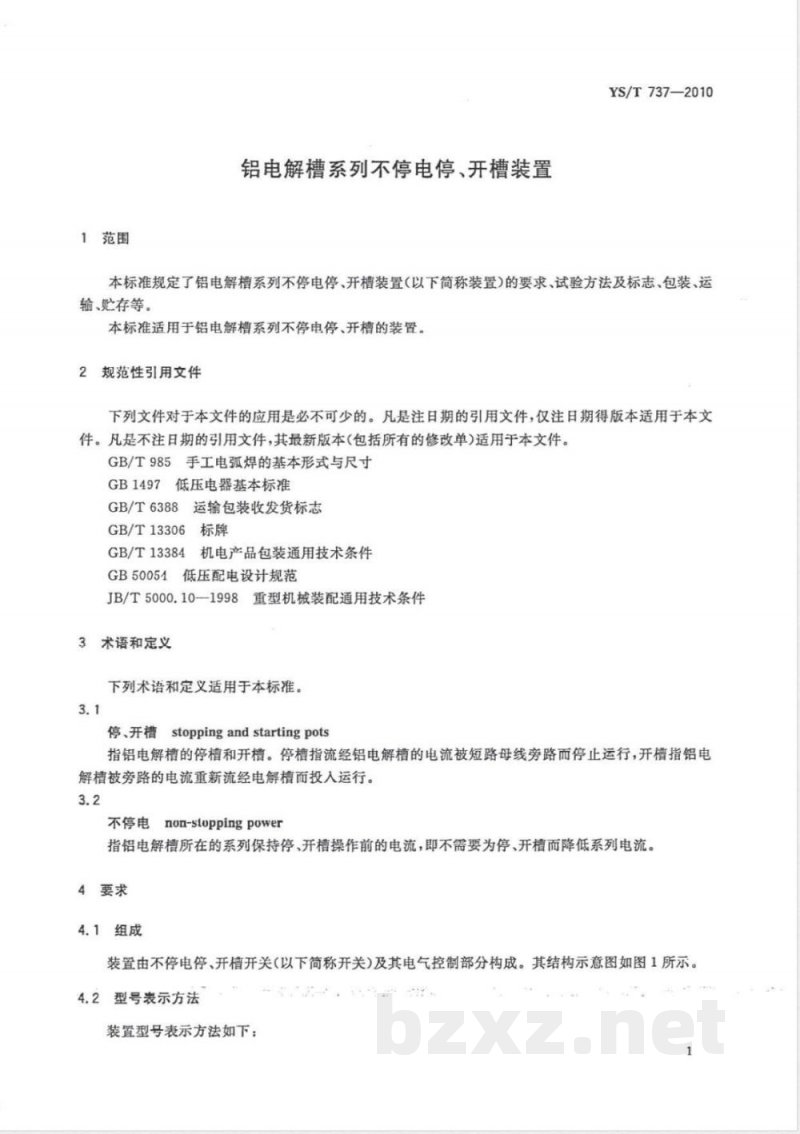

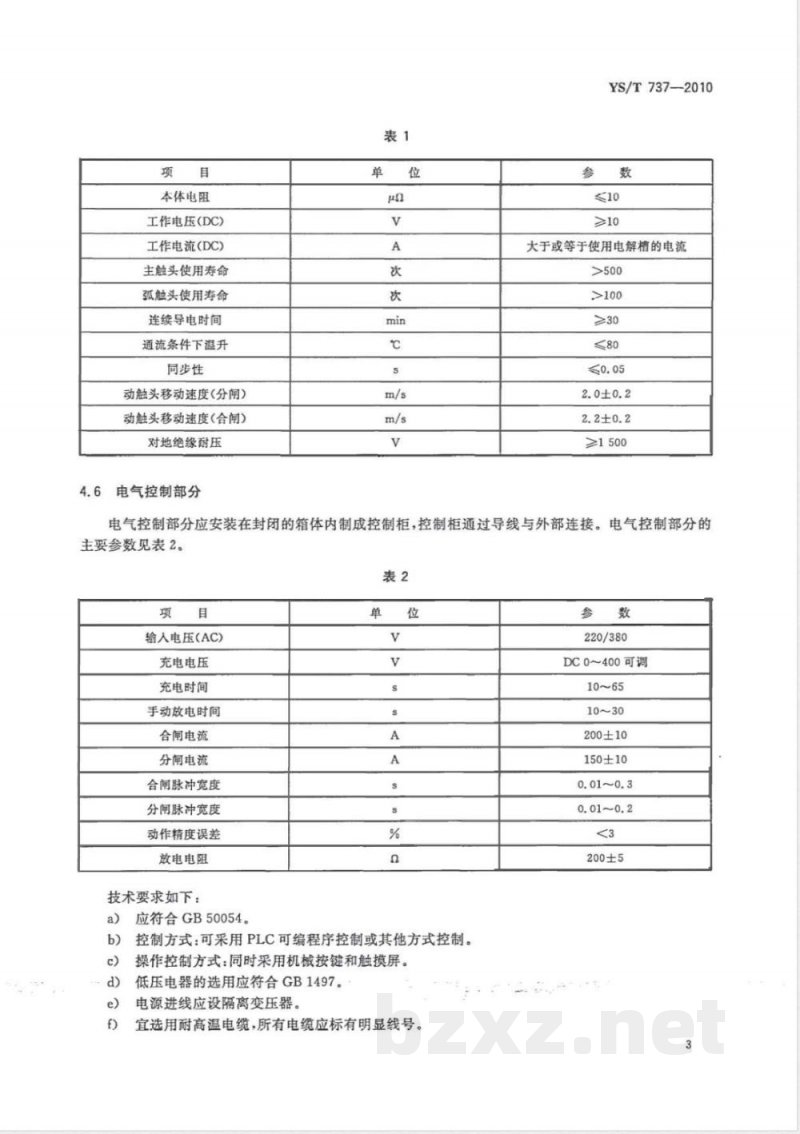

ICS 77.180 H90 中华人民共和国有色金属行业标准 YS/T 737-2010 铝电解槽系列不停电停、开槽装置 Equipment for cutting in/out aluminium cells with full current 2010-11-22发布 中华人民共和国工业和信息化部 2011-03-01实施 发布 前言 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：郑州中实赛尔科技有限公司、河南中孚实业股份有限公司。 参加起草单位：四川启明星铝业有限责任公司、洛阳豫港龙泉铝业股份有限公司、山东南山铝业股份有限公司。 主要起草人：梁学民、马路平、王有山、辛朋辉、刘海石、王世明、王有来、冯冰、刘静。 1 范围 本标准规定了铝电解槽系列不停电停、开槽装置（以下简称装置）的要求、试验方法及标志、包装、运输、贮存等内容。 本标准适用于铝电解槽系列不停电停、开槽的装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 985 手工电弧焊基本形式与尺寸 GB 1497 低压电器基本标准 GB/T 6388 运输包装收发货标志 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB 50051 低压配电设计规范 JB/T 5000.10-1998 重型机械装配通用技术条件 3 术语和定义 3.1 停、开槽 指铝电解槽的停槽和开槽。停槽是指流经电解槽的电流被短路母线旁路而停止运行；开槽是指被旁路电流重新流经电解槽而恢复投入运行。 3.2 不停电 指铝电解槽所在系列在停、开槽操作过程中保持原有电流，不需要降低系列电流。 4 要求 4.1 组成 装置由不停电停、开槽开关及其电气控制部分组成，其结构示意如图1所示。 4.2 型号表示方法 装置型号由装置类型、额定电流及代号组成。 示例： WDD400-I 表示卧式、额定电流400kA、第一代装置； LDD400-II 表示立式、额定电流400kA、第二代装置。 4.4 工作环境条件 a）环境温度：-10℃～80℃； b）海拔高度：不超过3000m； c）空气相对湿度：不超过85%； d）适应高温、强磁场、多粉尘环境； e）超出范围由供需双方协商确定。 4.5 开关基本参数 开关基本参数如下： - 本体电阻：≤10 - 工作电压（DC）：>10V - 工作电流（DC）：不小于电解槽电流 - 主触头寿命：≥500次 - 弧触头寿命：≥100次 - 连续导电时间：≥30min - 通流温升：≤80℃ - 同步性：0.05s - 分闸速度：2.0±0.2 m/s - 合闸速度：2.2±0.2 m/s - 对地绝缘耐压：≥1500V 4.6 电气控制部分 电气控制部分应安装在封闭控制柜内，通过导线与外部连接。其主要参数包括输入电压、充电电压、充电时间、放电时间、合闸/分闸电流、脉冲宽度及动作精度等要求。
