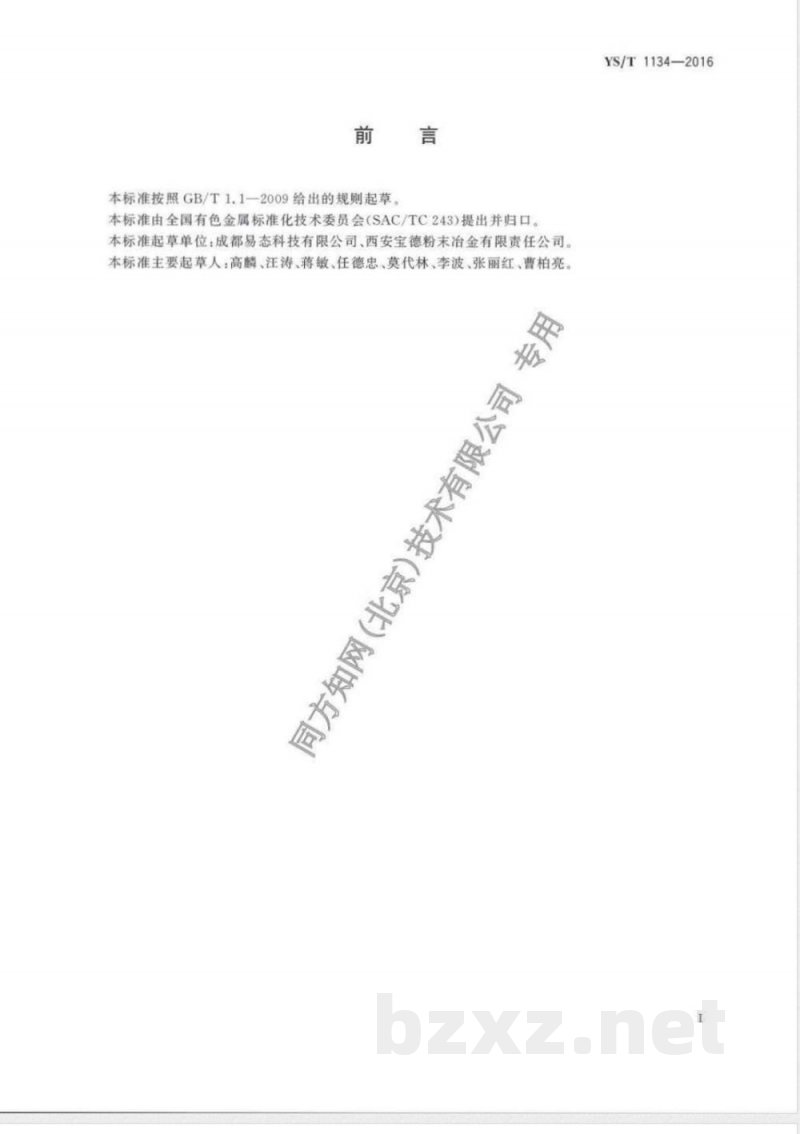

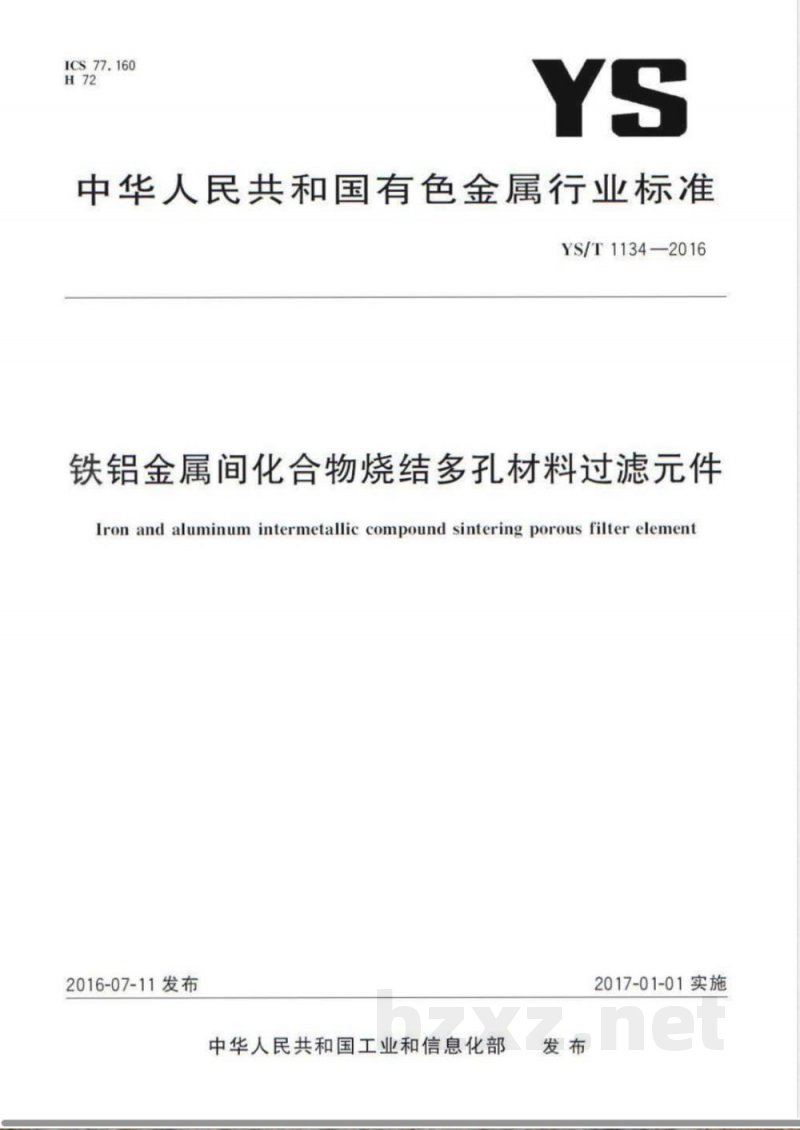

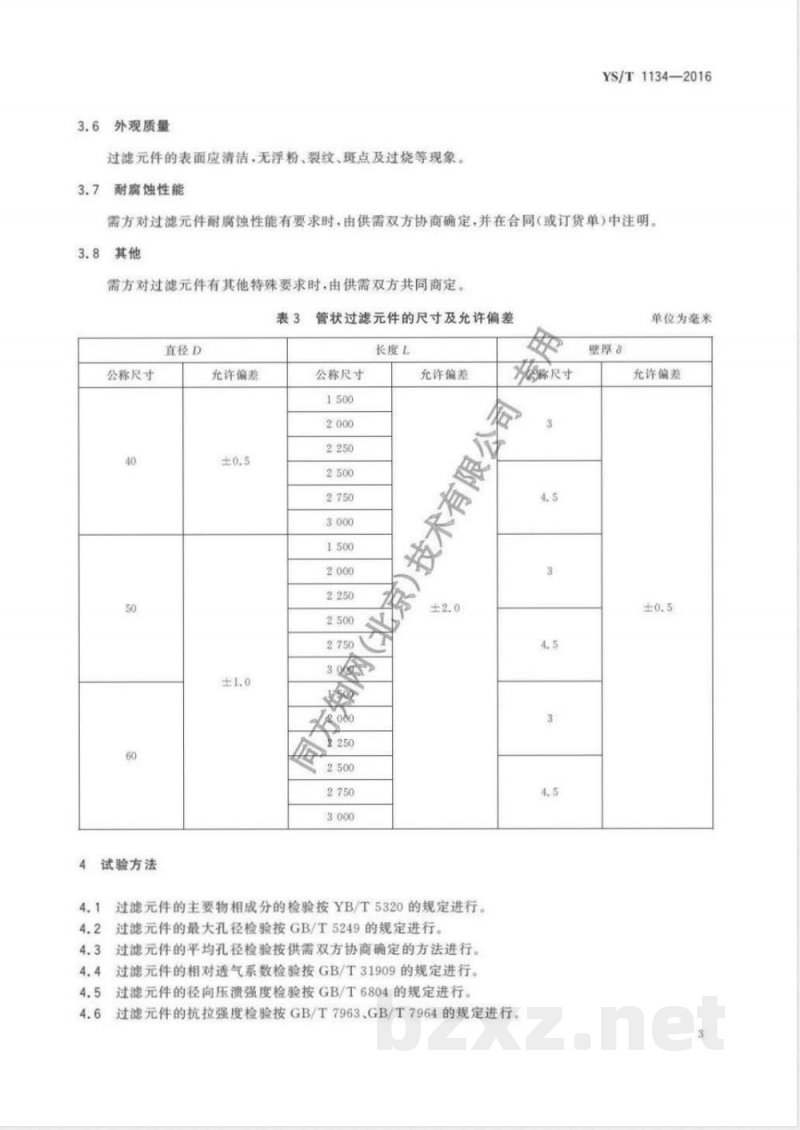

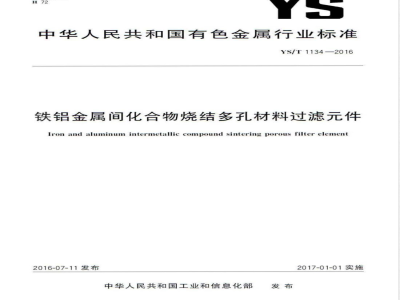

YS/T1134—2016《铁铝金属间化合物烧结多孔材料过滤元件》 中华人民共和国有色金属行业标准 发布机构：中华人民共和国工业和信息化部 发布日期：2016-07-11 实施日期：2017-01-01 前言 本标准按照 GB/T1.1-2009 规则起草，由全国有色金属标准化技术委员会（SAC/TC243）提出并归口，起草单位为成都易态科技有限公司、西安宝德粉末冶金有限责任公司。主要起草人包括高麟、汪涛、蒋敏、任德忠、莫代林、李波、张丽红、曹柏亮等。 1 范围 本标准规定了粉末冶金法生产的铁铝金属间化合物多孔材料过滤元件（以下简称过滤元件）的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。适用于高温气体净化和过滤用的过滤元件。 2 规范性引用文件 本标准中引用的下列文件对于本标准的应用是必不可少的。注日期的引用文件仅适用于该日期版本；不注日期的引用文件，其最新版本（包括所有修改单）适用本标准。 - GB/T191 包装储运图示标志 - GB/T5249 可渗透性烧结金属材料气泡试验 - GB/T6804 烧结金属衬套径向压溃强度的测定 - GB/T7963 烧结金属材料（不包括硬质合金）拉伸试验 - GB/T7964 烧结金属材料（不包括硬质合金）室温拉伸试验 - GB/T31909 金属材料定量相分析X射线衍射K值法 - GB/T11336 其他相关标准 - YB/T5320 过滤元件主要物相成分检验方法 3 要求 3.1 产品分类 3.1.1 产品形状、型号 过滤元件按孔径分为六种型号，见表1。过滤元件为管状，其形状见图1。底部、端部及管体可采用焊接、螺纹或一次成型方法连接。 型号表: - FAG01 - FAG05 - FAG10 - FAG20 - FAG30 - FAG50 说明：型号中FA表示铁铝金属间化合物，多孔材料；G表示过滤；数字表示名义孔径。 3.1.2 标记示例 孔径为1μm，公称直径60mm，长度1500mm，壁厚3mm的管状过滤元件标记为：FAG01-$60X1500X3。 3.2 物相成分 过滤元件主要物相为FeAl或Fe3Al，其主要物相含量不小于90%。 3.3 过滤元件性能 过滤元件性能见表2。表中相对透气系数测试样件为壁厚3mm的过滤元件，其他规格按供需双方协商确定。 表2 过滤元件性能指标 - 最大孔径（μm）: 4, 8, ≤20, 30, 50, 60 - 平均孔径（μm）: 5, 10, 3, 50, 其他 - 相对透气率（m/h·m²）: 35, >60, >120, ≥160, >200 - 径向压溃强度（MPa）: ≥100, >90, 90, 70, >60, ≥60 - 抗拉强度（MPa）: >70, 60, >50, >50, 50, ≥45 3.4 尺寸及允许偏差 过滤元件尺寸及允许偏差见表3，直线度不大于2mm/m。 3.5 外观质量 过滤元件表面应清洁，无浮粉、裂纹、斑点及过烧现象。 3.6 耐腐蚀性能 如需，供需双方协商确定并在合同中注明。 3.7 其他要求 供需双方可商定其他特殊要求。 4 试验方法 4.1 主要物相成分检验按 YB/T5320 执行。 4.2 最大孔径检验按 GB/T 相关标准执行。
