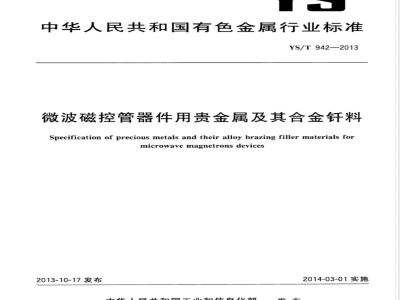

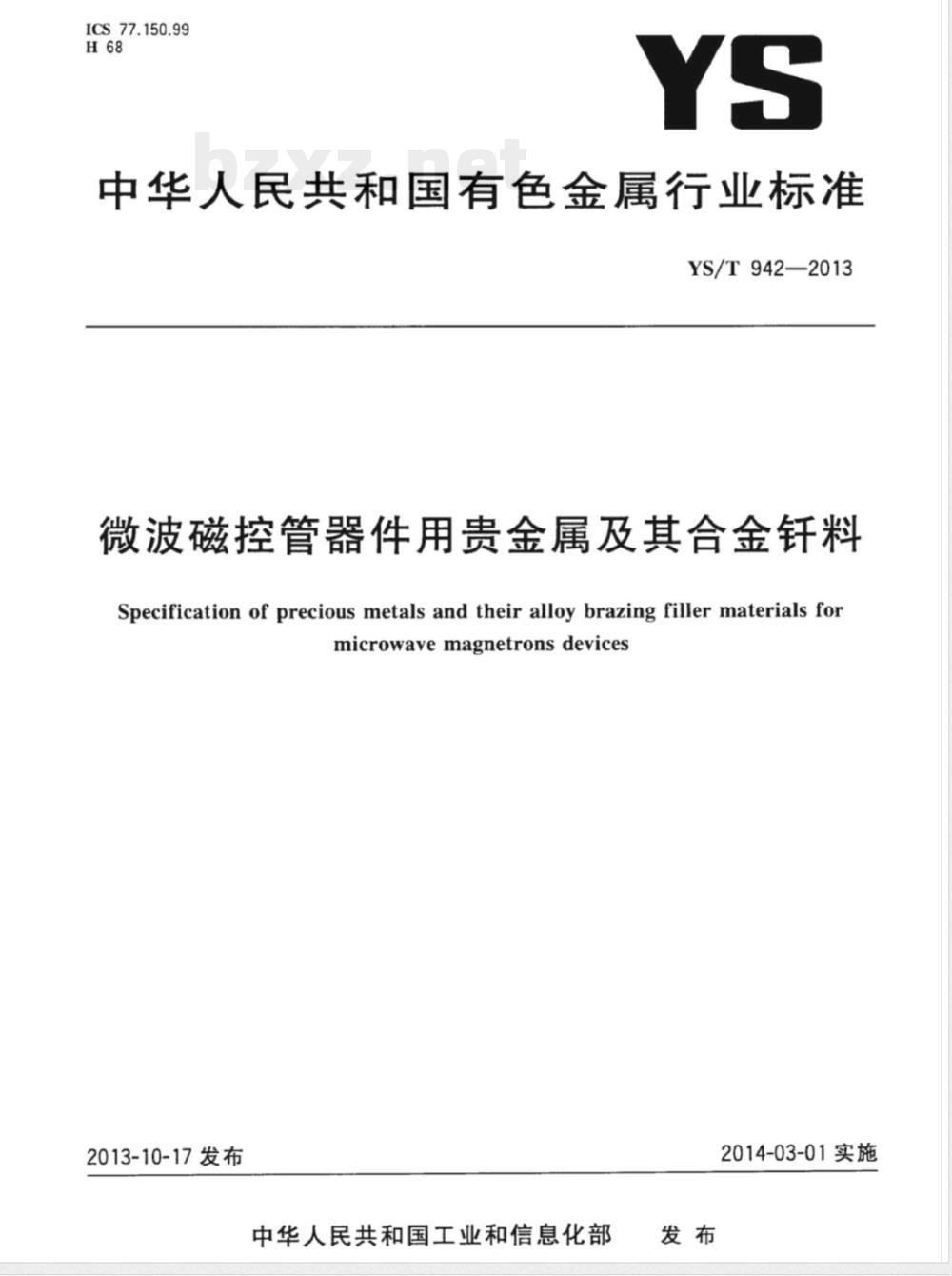

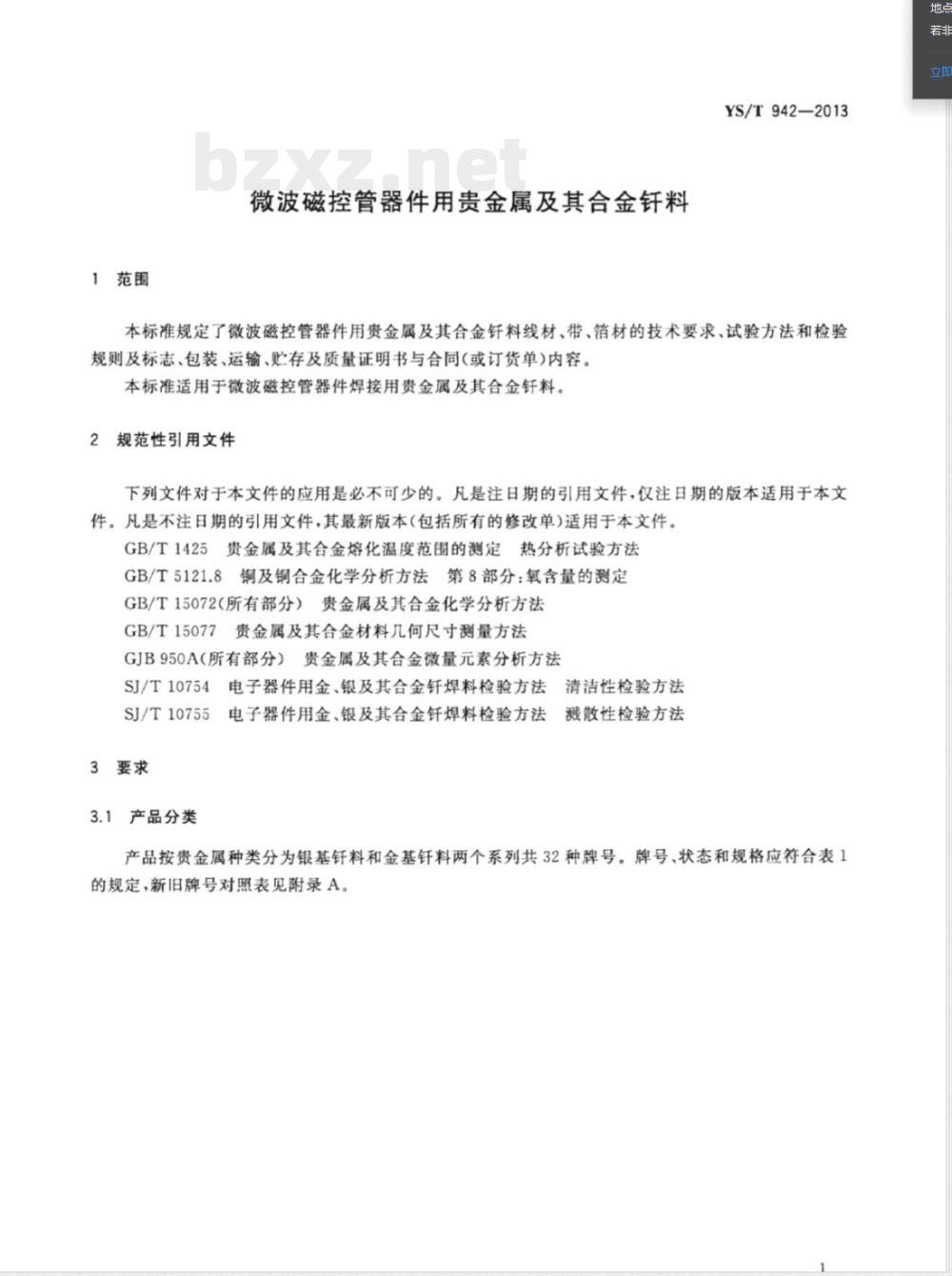

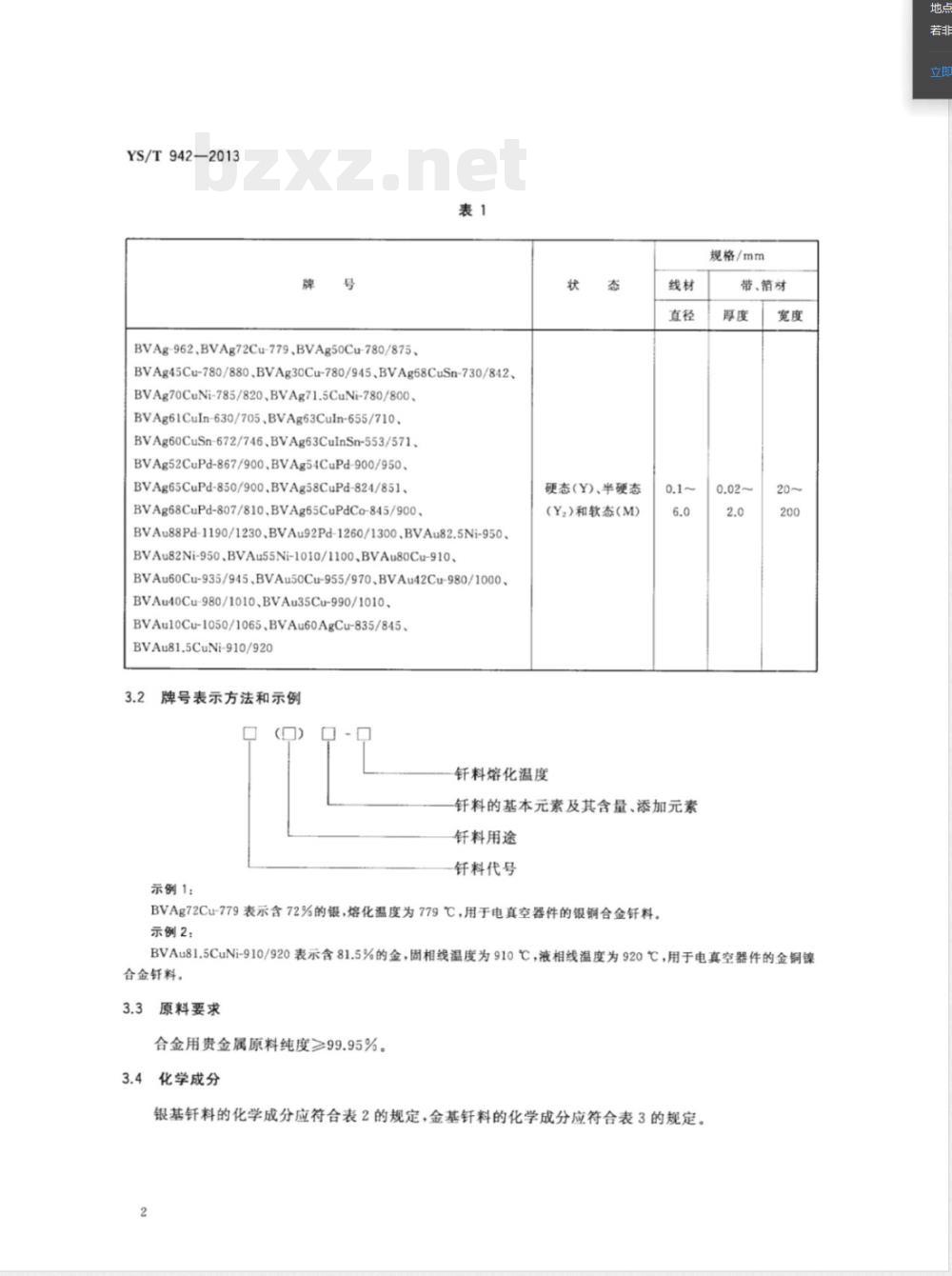

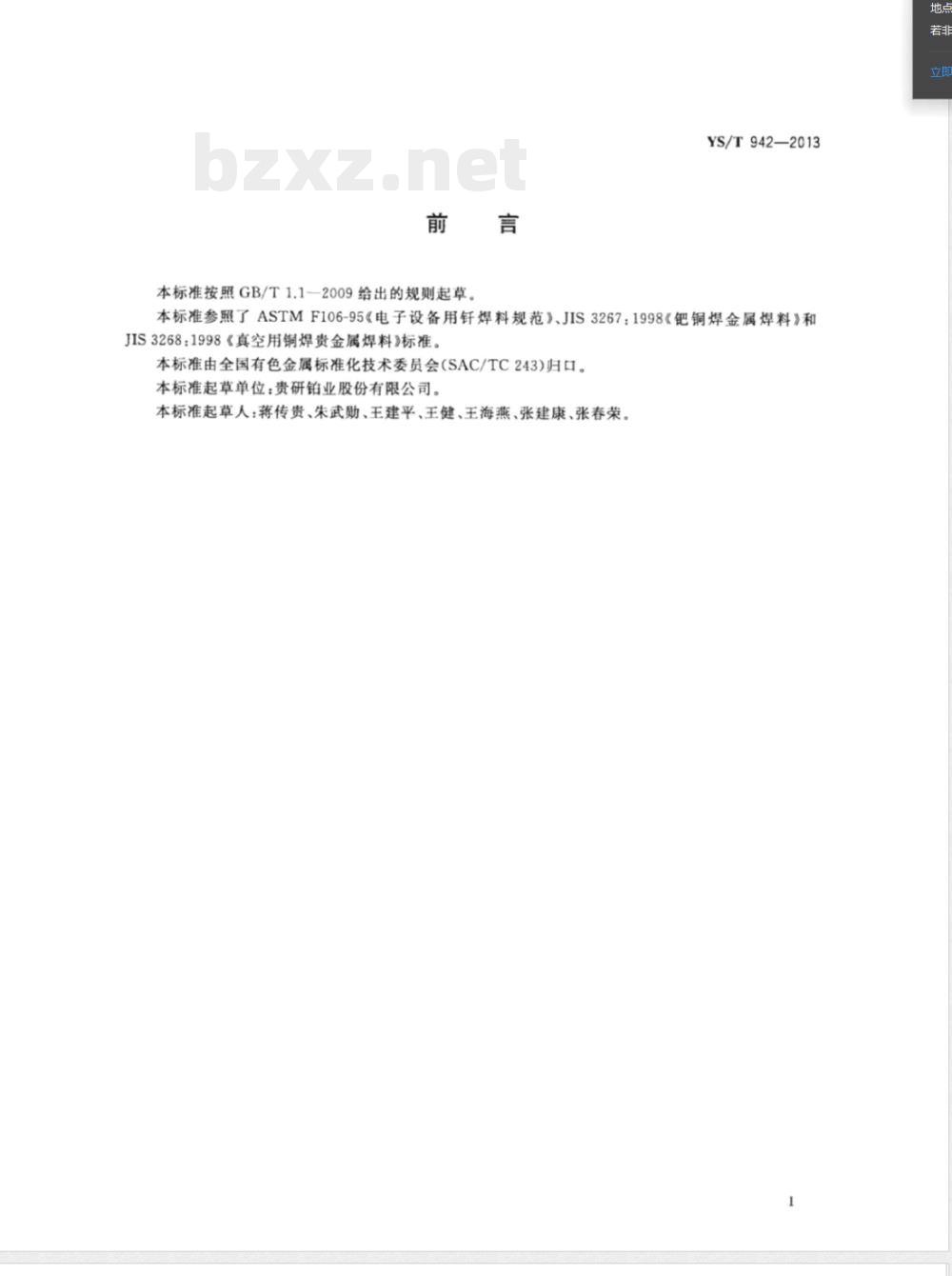

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 942—2013 微波磁控管器件用贵金属及其合金钎料 Specification of precious metals and their alloy brazing filler materials for microwave magnetron devices 2013-10-17发布 中华人民共和国工业和信息化部发布 2014-03-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准参照ASTM F106-95《电子设备用钎焊料规范》、JIS 3267:1998《钯铜焊金属焊料》和JIS 3268:1998《真空用铜焊贵金属焊料》制定。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准起草单位：贵研铂业股份有限公司。 本标准起草人：蒋传贵、朱武勋、王建平、王健、王海燕、张建康、张春荣。 1 范围 本标准规定了微波磁控管器件用贵金属及其合金钎料线材、带材、箔材的技术要求、试验方法、检验规则，以及标志、包装、运输、贮存和质量证明书与合同内容。 本标准适用于微波磁控管器件焊接用贵金属及其合金钎料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 1425 贵金属及其合金熔化温度范围的测定 热分析试验方法 GB/T 5121.8 铜及铜合金化学分析方法 第8部分：氧含量的测定 GB/T 15072（所有部分）贵金属及其合金化学分析方法 GB/T 15077 贵金属及其合金材料几何尺寸测量方法 GJB 950A（所有部分）贵金属及其合金微量元素分析方法 SJ/T 10754 电子器件用金、银及其合金钎焊料检验方法 清洁性检验方法 SJ/T 10755 电子器件用金、银及其合金钎焊料检验方法 溅散性检验方法 3 要求 3.1 产品分类 产品按贵金属种类分为银基钎料和金基钎料两大系列，共32种牌号。主要牌号包括： BVAg-962、BVAg72Cu-779、BVAg50Cu-780/875、BVAg45Cu-780/880、BVAg30Cu-780/945、BVAg68CuSn-730/842、BVAg70CuNi-785/820、BVAg71.5CuNi-780/800、BVAg61CuIn-630/705、BVAg63CuIn-655/710、BVAg60CuSn-672/746、BVAg63CuInSn-553/571、BVAg52CuPd-867/900、BVAg54CuPd-900/950、BVAg65CuPd-850/900、BVAg58CuPd-824/851、BVAg68CuPd-807/810、BVAg65CuPdCo-845/900、BVAu88Pd-1190/1230、BVAu92Pd-1260/1300、BVAu82.5Ni-950、BVAu82Ni-950、BVAu55Ni-1010/1100、BVAu80Cu-910、BVAu60Cu-935/945、BVAu50Cu-955/970、BVAu42Cu-980/1000、BVAu40Cu-980/1010、BVAu35Cu-990/1010、BVAu10Cu-1050/1065、BVAu60AgCu-835/845、BVAu81.5CuNi-910/920。 3.2 牌号表示方法和示例 示例1：BVAg72Cu-779表示含银72%，熔化温度779℃的银铜合金钎料，用于电真空器件。 示例2：BVAu81.5CuNi-910/920表示含金81.5%，固相线910℃、液相线920℃的金铜镍合金钎料，用于电真空器件。 产品状态：硬态（Y）、半硬态（Y1）、软态（M）。 线材规格：直径0.1～6.0 mm。 带材/箔材规格：厚度0.02～2.0 mm，宽度20～200 mm。 3.3 原料要求 合金用贵金属原料纯度应不低于99.95%。 3.4 化学成分 银基钎料与金基钎料的化学成分应分别符合相关表2、表3规定。
