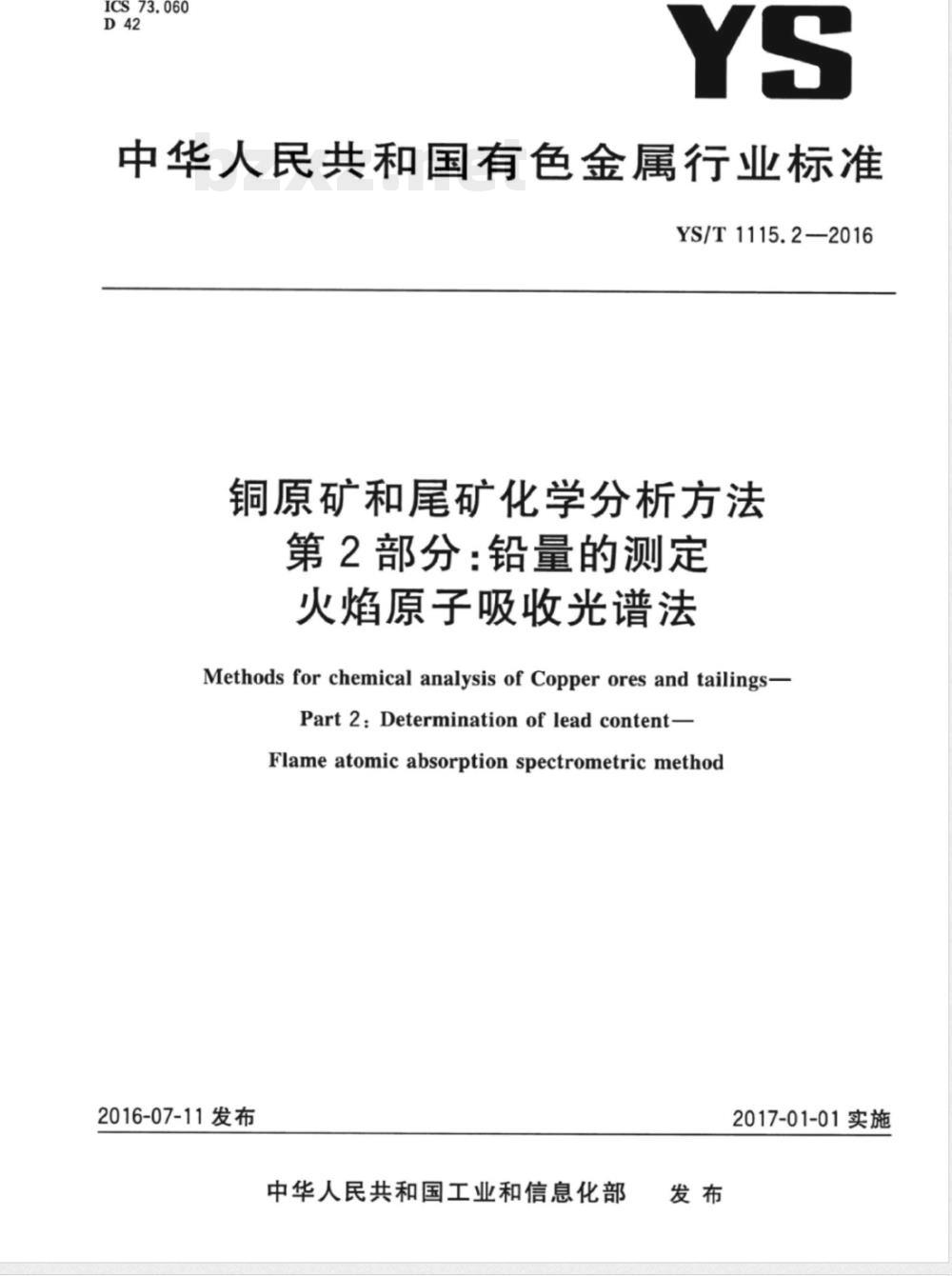

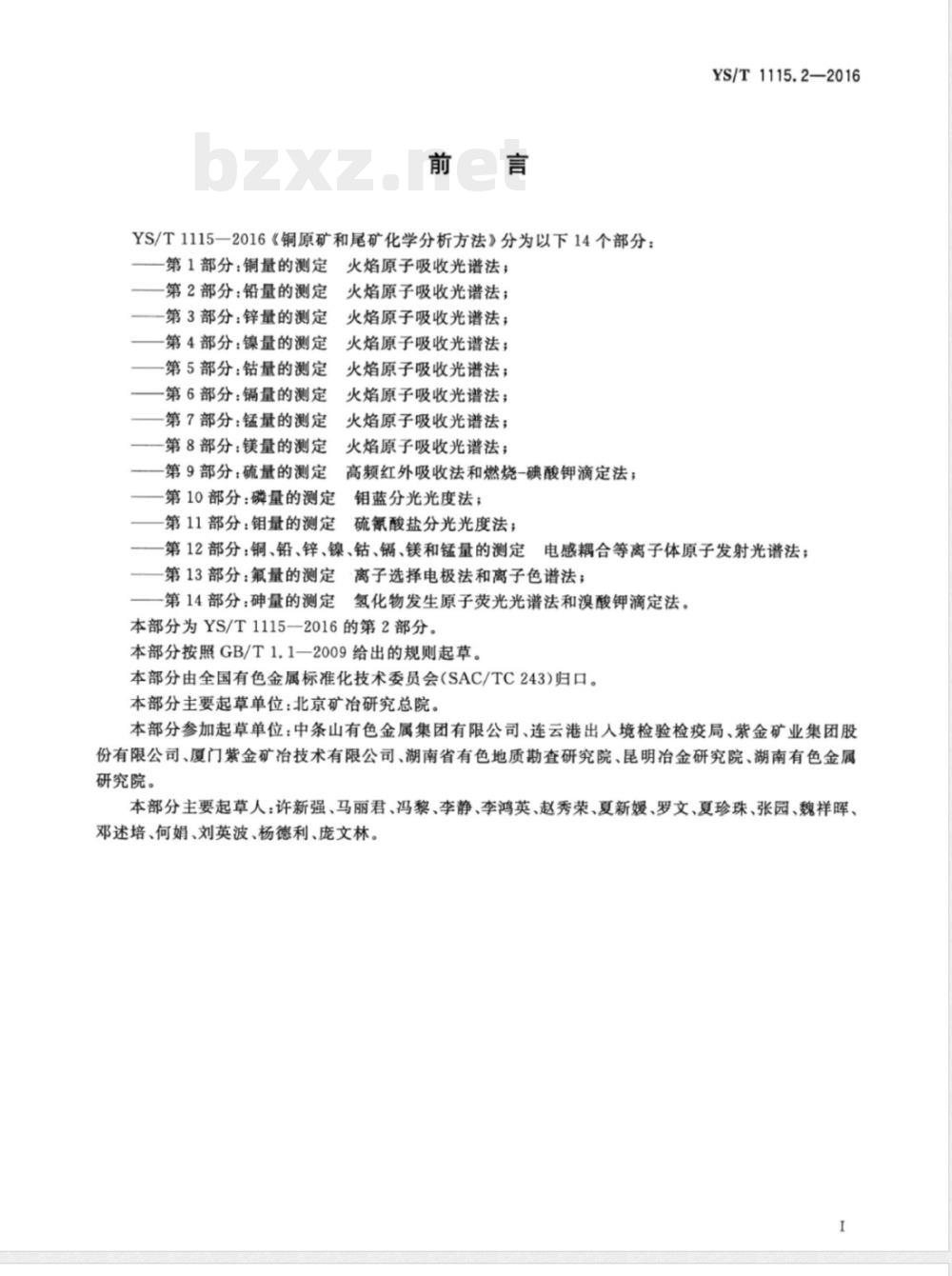

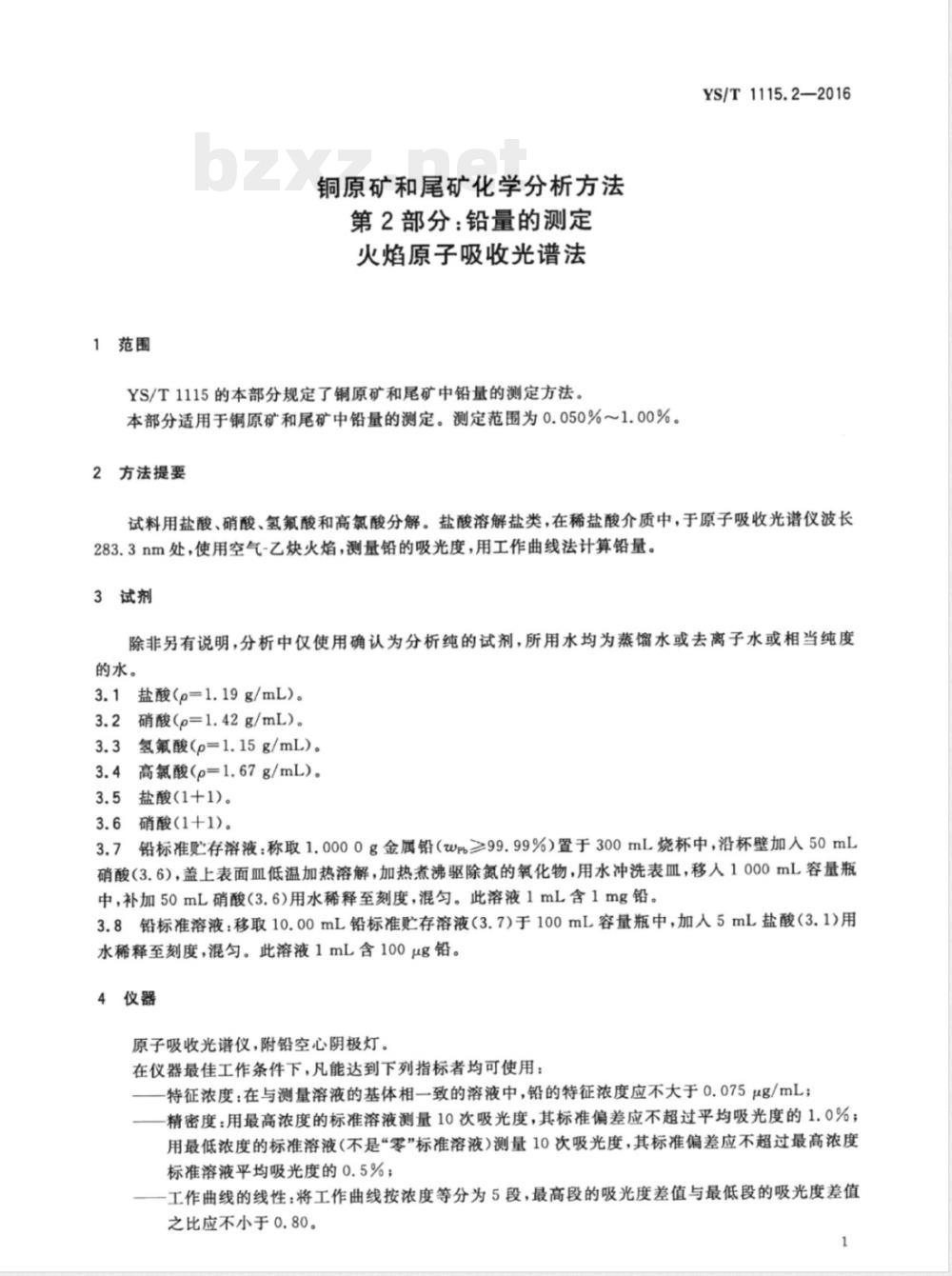

ICS 73.060 D42 YS 中华人民共和国有色金属行业标准 YS/T 1115.2—2016 铜原矿和尾矿化学分析方法 第2部分：铅量的测定 火焰原子吸收光谱法 Methods for chemical analysis of Copper ores and tailings—Part 2: Determination of lead content—Flame atomic absorption spectrometric method 2016-07-11 发布 中华人民共和国工业和信息化部 发布 2017-01-01 实施 前言 YS/T 1115—2016《铜原矿和尾矿化学分析方法》分为14个部分： 第1部分：铜量的测定； 第2部分：铅量的测定； 第3部分：锌量的测定； 第4部分：镍量的测定； 第5部分：钴量的测定； 第6部分：镉量的测定； 第7部分：锰量的测定； 第8部分：镁量的测定； 第9部分：硫量的测定（高频红外吸收法和燃烧-碘酸钾滴定法）； 第10部分：磷量的测定（钼蓝分光光度法）； 第11部分：钼量的测定（硫氰酸盐分光光度法）； 第12部分：铜、铅、锌、镍、钴、镉、镁和锰量的测定（电感耦合等离子体原子发射光谱法）； 第13部分：氟量的测定（离子选择电极法和离子色谱法）； 第14部分：砷量的测定（氢化物发生原子荧光光谱法和溴酸钾滴定法）。 本部分为 YS/T 1115—2016 的第2部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本部分主要起草单位：北京矿冶研究总院。 参加起草单位：中条山有色金属集团有限公司、连云港出入境检验检疫局、紫金矿业集团股份有限公司、厦门紫金矿冶技术有限公司、湖南省有色地质勘查研究院、昆明冶金研究院、湖南有色金属研究院。 主要起草人：许新强、马丽君、冯黎、李静、李鸿英、赵秀荣、夏新媛、罗文、夏珍珠、张园、魏样晖、邓述培、何娟、刘英波、杨德利、庞文林。 1 范围 本部分规定了铜原矿和尾矿中铅量的测定方法。 本部分适用于铜原矿和尾矿中铅量的测定，测定范围为0.050%～1.00%。 2 方法提要 试料用盐酸、硝酸、氢氟酸和高氯酸分解，盐酸溶解盐类。在稀盐酸介质中，于原子吸收光谱仪波长283.3 nm处，使用空气-乙炔火焰测量铅的吸光度，用工作曲线法计算铅含量。 3 试剂 除非另有说明，分析中仅使用分析纯试剂，所用水为蒸馏水或去离子水或相当纯度的水。 3.1 盐酸（ρ=1.19 g/mL） 3.2 硝酸（ρ=1.42 g/mL） 3.3 氢氟酸（ρ=1.15 g/mL） 3.4 高氯酸（ρ=1.67 g/mL） 3.5 盐酸（1+1） 3.6 硝酸（1+1） 3.7 铅标准贮存溶液：称取1.0000 g金属铅（wPb≥99.99%），置于300 mL烧杯中，加入50 mL硝酸（3.6），低温加热溶解并煮沸驱除氮氧化物，移入1000 mL容量瓶中，加50 mL硝酸（3.6），用水稀释至刻度，混匀。1 mL含1 mg铅。 3.8 铅标准溶液：移取10.00 mL铅标准贮存溶液（3.7）于100 mL容量瓶中，加入5 mL盐酸（3.1），用水稀释至刻度。1 mL含100 μg铅。 4 仪器 原子吸收光谱仪，附铅空心阴极灯。在最佳工作条件下应满足：特征浓度、精密度及工作曲线线性要求。 5 试样 试样粒度应不大于100 μm，于100℃～105℃烘干1 h，并置于干燥器中冷却至室温。 6 分析步骤 6.1 试料 称取0.20 g试样，精确至0.0001 g。 6.2 测定次数 独立进行两次测定，取平均值。 6.3 空白试验 随同试料进行空白试验。 6.4 测定 将试料置于300 mL聚四氟乙烯烧杯中进行消解处理（后续步骤原文未完整提供）。
