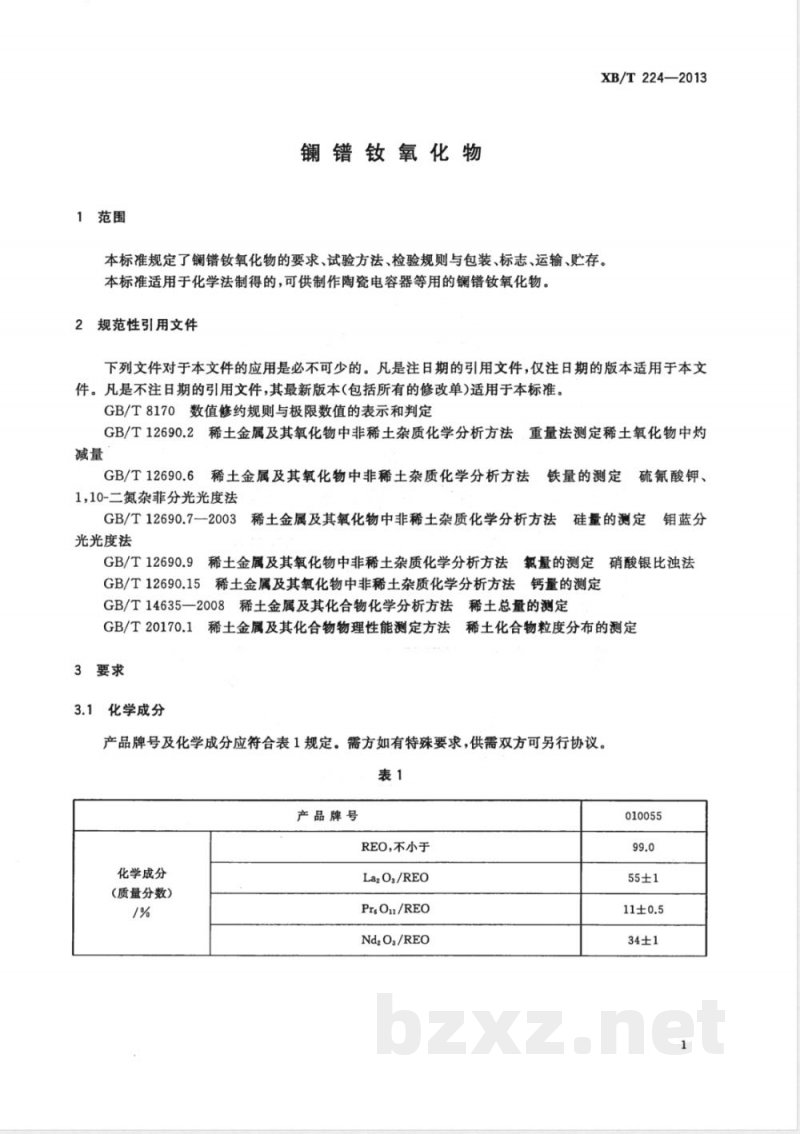

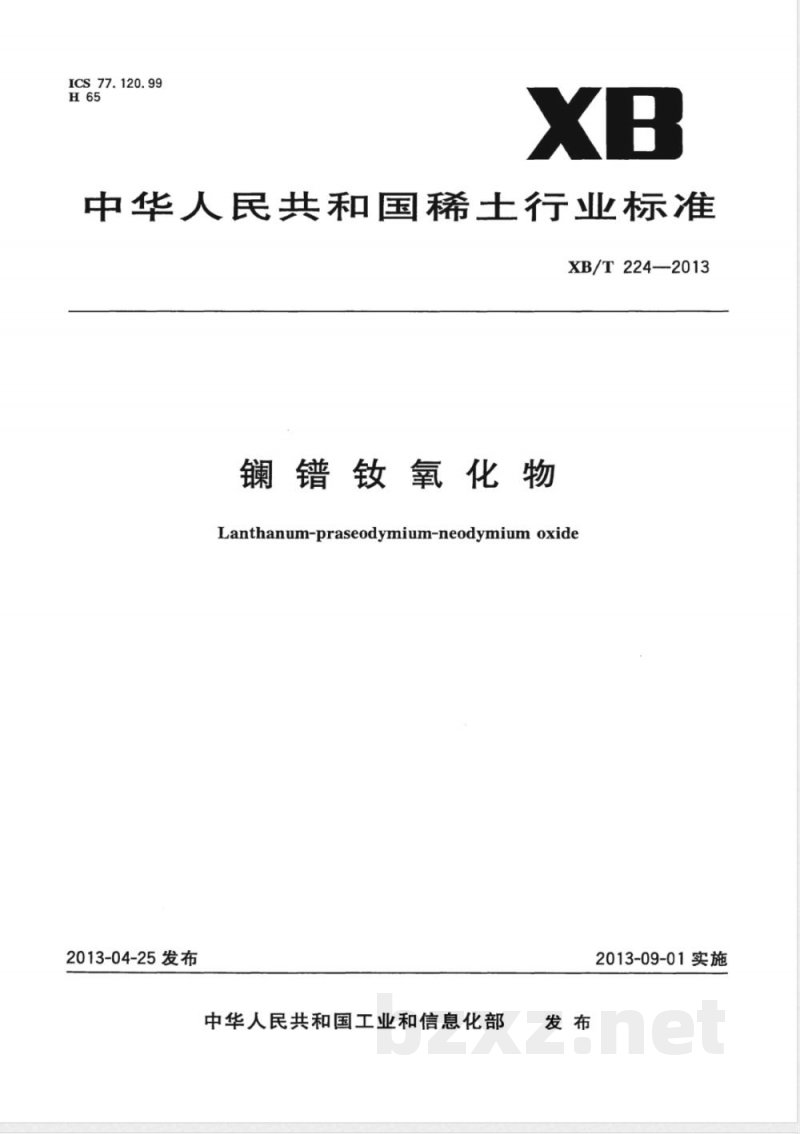

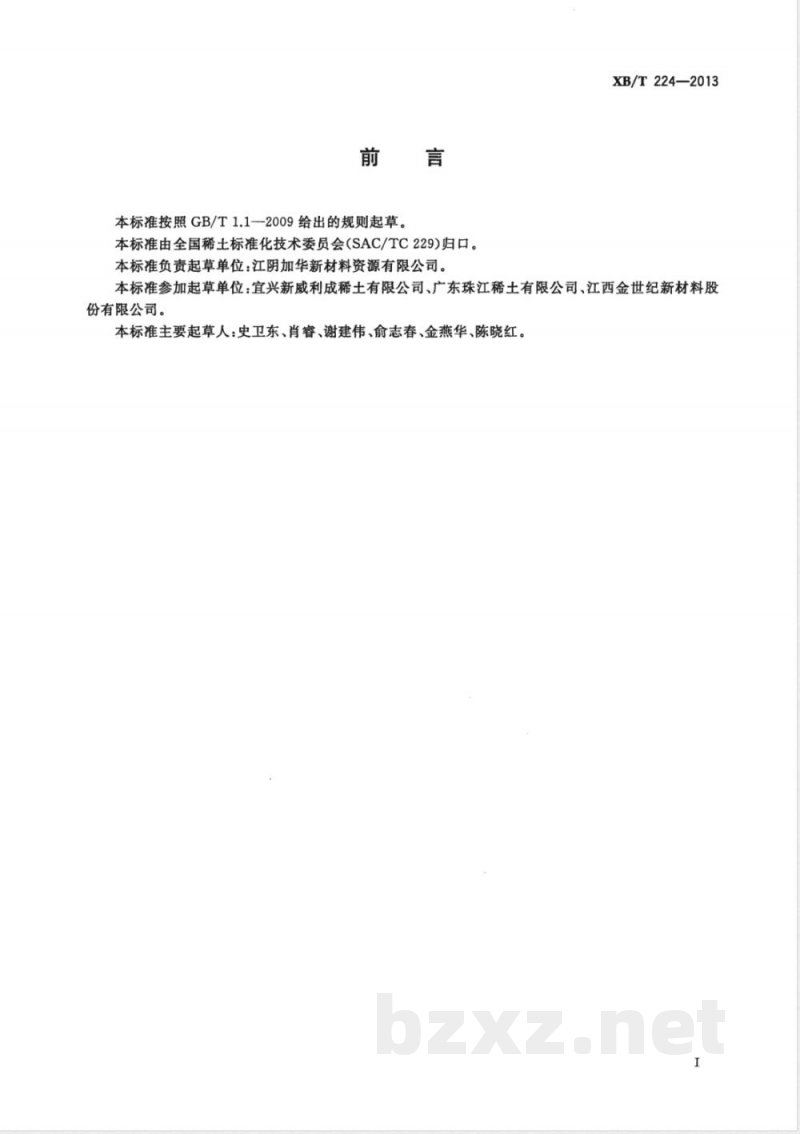

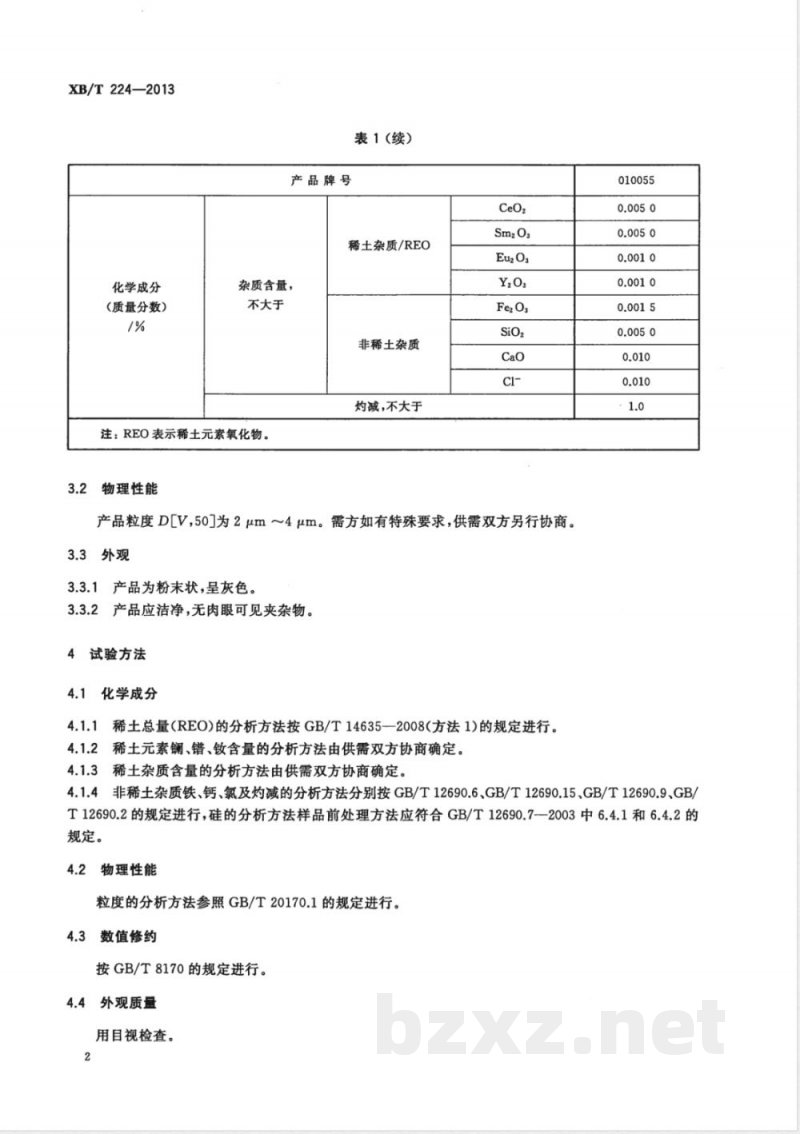

ICS 77.120.99 H65 XB 中华人民共和国稀土行业标准 XB/T 224-2013 镧钕氧化物 Lanthanum-praseodymium-neodymium oxide 发布：2013-04-25 实施：2013-09-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准由全国稀土标准化技术委员会（SAC/TC229）归口。 本标准负责起草单位：江阴加华新材料资源有限公司。 参加起草单位：宜兴新威利成稀土有限公司、广东珠江稀土有限公司、江西金世纪新材料股份有限公司。 主要起草人：史卫东、肖睿、谢建伟、俞志春、金燕华、陈晓红。 1 范围 本标准规定了镧钕氧化物的要求、试验方法、检验规则以及包装、标志、运输和贮存。 本标准适用于化学法制得的、用于制作陶瓷电容器等用途的镧钕氧化物。 2 规范性引用文件 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 12690.2 重量法测定稀土氧化物中灼减量 GB/T 12690.6 铁量的测定 1,10-二氮杂菲分光光度法 GB/T 12690.7-2003 硅量的测定 钼蓝分光光度法 GB/T 12690.9 氯量的测定 硝酸银比浊法 GB/T 12690.15 钙量的测定 GB/T 14635-2008 稀土总量的测定 GB/T 20170.1 稀土化合物粒度分布的测定 3 要求 3.1 化学成分 产品牌号及化学成分应符合规定： REO ≥ 99.0% La2O3/REO：55±1% Pr6O11/REO：11±0.5% Nd2O3/REO：34±1% 稀土杂质（REO计）及非稀土杂质含量应符合标准限值要求，包括CeO2、Sm2O3、Eu2O3、Y2O3等杂质元素控制。 Fe2O3、SiO2、CaO、Cl等非稀土杂质含量需满足限量要求。 灼减 ≤ 1.0% 注：REO表示稀土氧化物。 3.2 物理性能 产品粒度 D[V,50] 为 2 μm～4 μm。 特殊要求由供需双方协商确定。 3.3 外观 产品为灰色粉末状。 产品应洁净，无肉眼可见夹杂物。 4 试验方法 4.1 化学成分分析 4.1.1 稀土总量（REO）按GB/T 14635-2008方法1测定。 4.1.2 稀土元素镧、镨、钕含量由供需双方协商确定。 4.1.3 稀土杂质含量由供需双方协商确定。 4.1.4 非稀土杂质铁、钙、氯及灼减分别按GB/T 12690系列标准测定。
