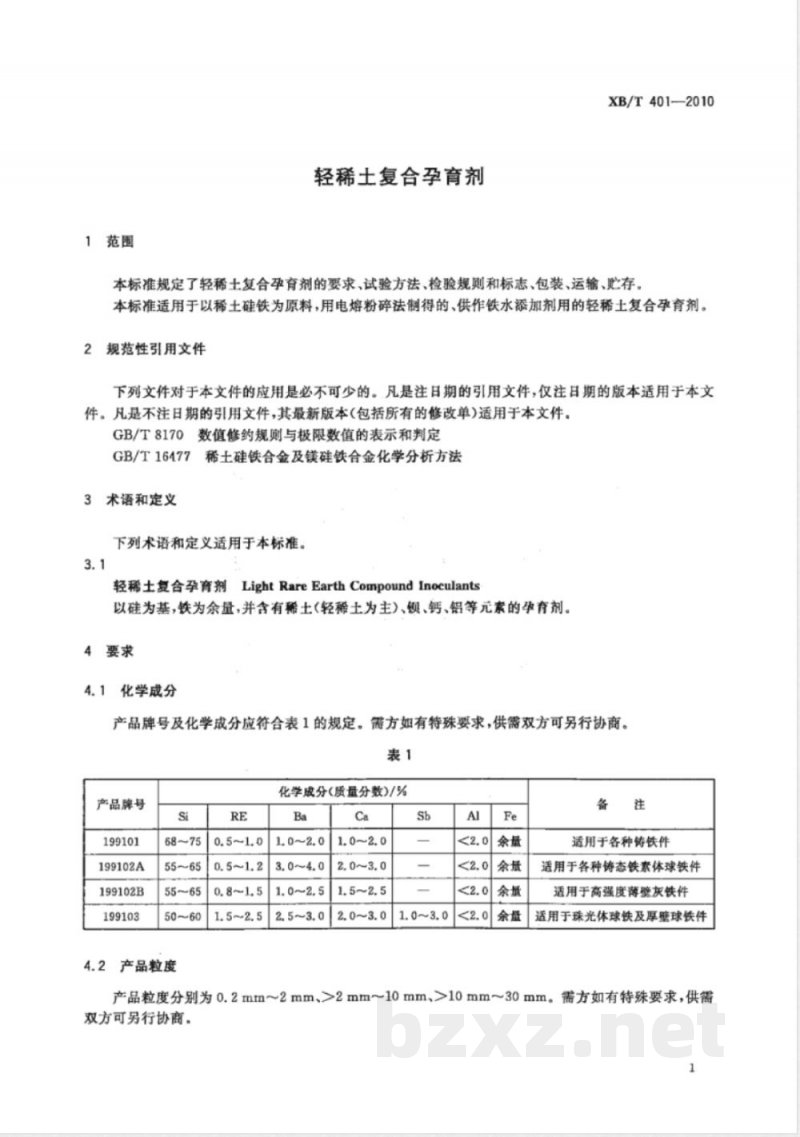

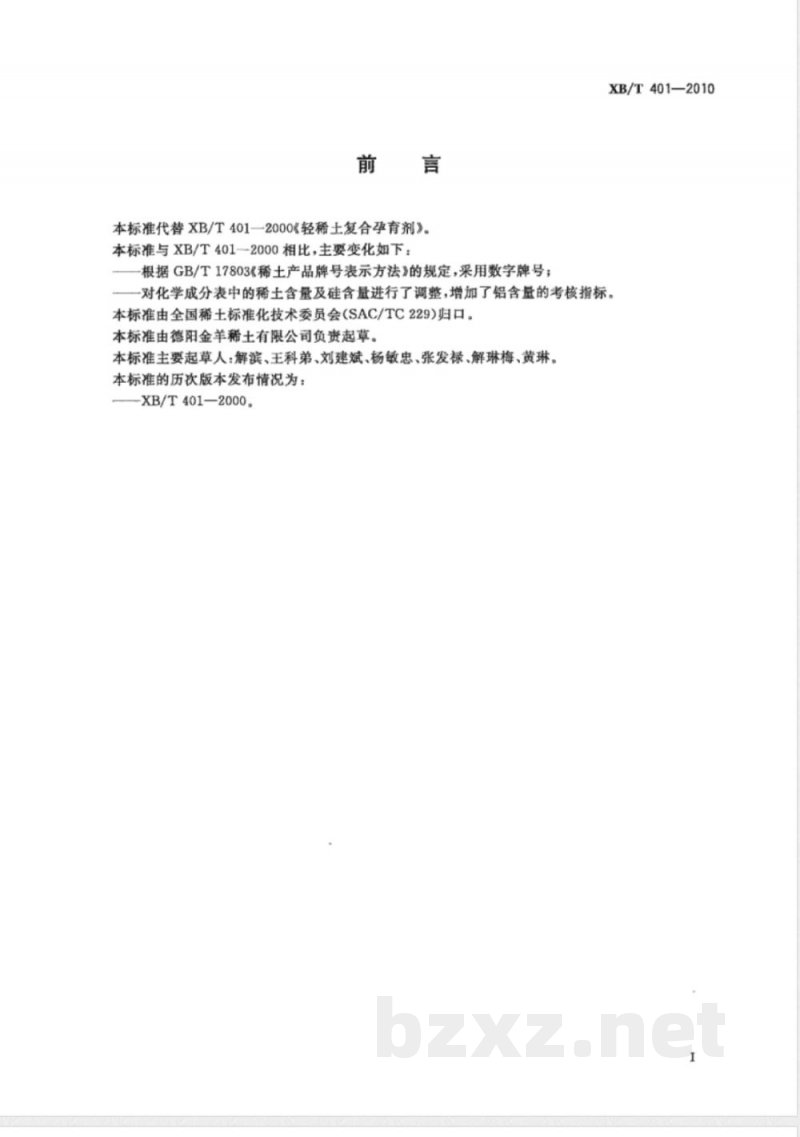

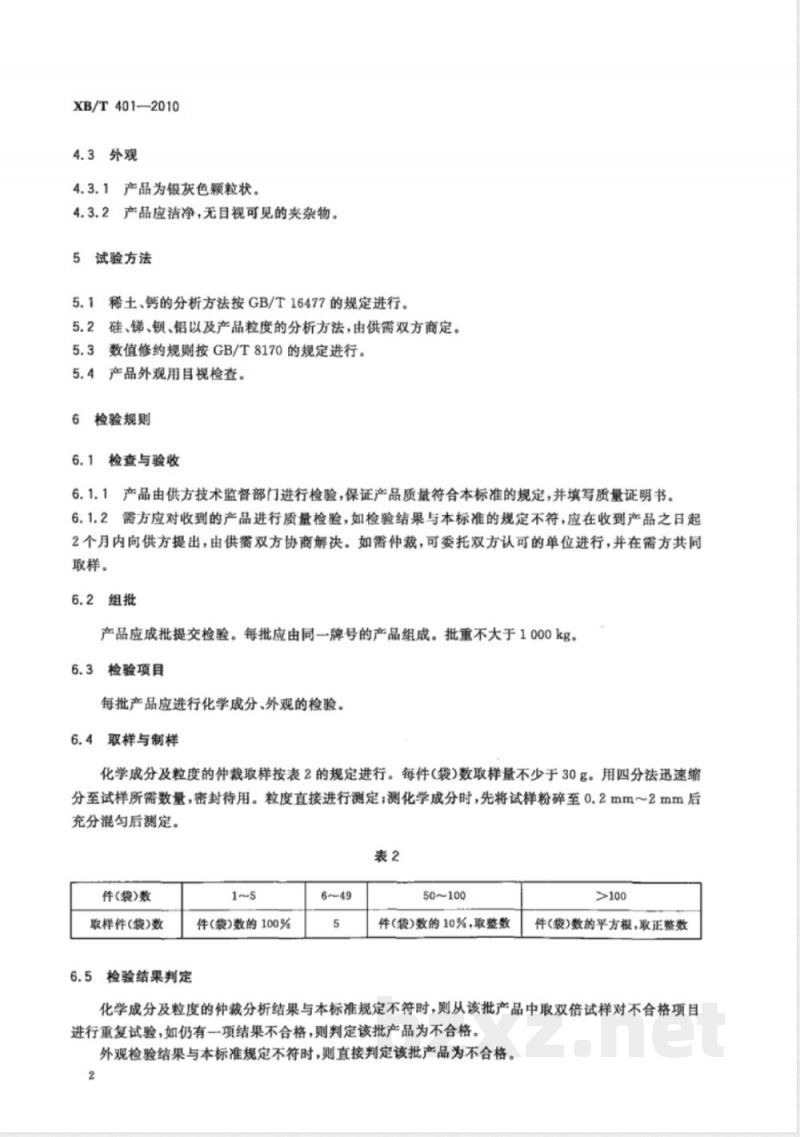

ICS 77.120.99 H65 XB 中华人民共和国稀土行业标准 XB/T 401—2010 代替 XB/T 401—2000 轻稀土复合孕育剂 Light Rare Earth Compound Inoculants 2010-11-10发布 中华人民共和国工业和信息化部 2011-03-01实施 发布 前言 本标准代替 XB/T 401—2000《轻稀土复合孕育剂》。与XB/T 401—2000相比，主要变化如下： —根据GB/T 17803《稀土产品牌号表示方法》的规定，采用数字牌号； —对化学成分表中的稀土含量及硅含量进行了调整，并增加了铝含量的考核指标。 本标准由全国稀土标准化技术委员会（SAC/TC 229）归口。 本标准由德阳金羊稀土有限公司负责起草。 本标准主要起草人：解滨、王科弟、刘建斌、杨敏忠、张发禄、解琳梅、黄琳。 本标准的历次版本发布情况为：XB/T 401—2000。 1 范围 本标准规定了轻稀土复合孕育剂的要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于以稀土硅铁为原料，用电熔粉碎法制得的、供作铁水添加剂用的轻稀土复合孕育剂。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 16477 稀土硅铁合金及镁硅铁合金化学分析方法 3 术语和定义 3.1 轻稀土复合孕育剂 以硅为基，铁为余量，并含有稀土（轻稀土为主）、钡、钙、铝等元素的孕育剂。 4 要求 4.1 化学成分 产品牌号及化学成分应符合表1规定。需方如有特殊要求，可另行协商。 表1 化学成分（质量分数/%） 产品牌号：199101 Si：68～75 RE：0.5～1.0 Ba：1.0～2.0 Ca：1.0～2.0 Sb：1.0～3.0 Fe：余量 备注：适用于各种铸铁件 产品牌号：199102A Si：55～65 RE：0.5～1.2 Ba：3.0～4.0 Ca：2.0～3.0 Fe：余量 备注：适用于各种铸态铁素体球铁件 产品牌号：199102B Si：55～65 RE：0.8～1.5 Ba：1.0～2.5 Ca：1.5～2.5 Al：<2.0 Fe：余量 备注：适用于高强度薄壁灰铁件 产品牌号：199103 Si：50～60 RE：1.5～2.5 Ba：2.5～3.0 Ca：2.0～3.0 Al：<2.0 Fe：余量 备注：适用于珠光体球铁及厚壁球铁件 4.2 产品粒度 粒度范围：0.2 mm～2 mm、>2 mm～10 mm、>10 mm～30 mm。需方可另行协商。 4.3 外观 4.3.1 产品为银灰色颗粒状。 4.3.2 产品应洁净，无目视可见夹杂物。 5 试验方法 5.1 稀土、钙分析按GB/T 16477规定进行。 5.2 硅、锑、钡、铝及粒度分析方法由供需双方商定。 5.3 数值修约按GB/T 8170规定执行。 5.4 外观用目视检查。 6 检验规则 6.1 检查与验收 产品由供方检验并出具质量证明书。需方如有异议，应在收货后2个月内提出，由双方协商解决。 6.2 组批 产品应按同一牌号组批，每批不大于1000 kg。 6.3 检验项目 每批应进行化学成分及外观检验。 6.4 取样 按规定比例取样，每件（袋）不少于30 g，混匀后备用。 6.5 判定规则 若化学成分或粒度不合格，则加倍取样复检；仍不合格则判定该批不合格。外观不合格直接判为不合格。 7 标志、包装、运输、贮存 7.1 标志与包装 产品外包装应标明防潮标志，每件（袋）应附质量标识。
