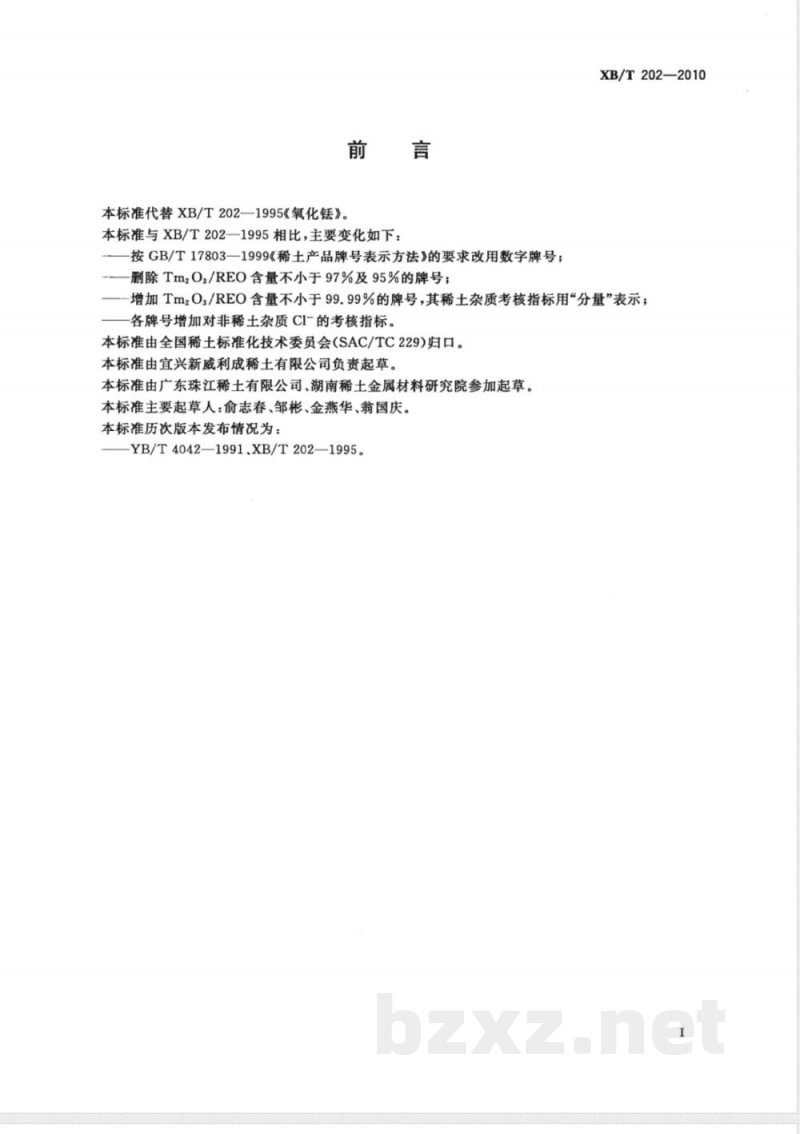

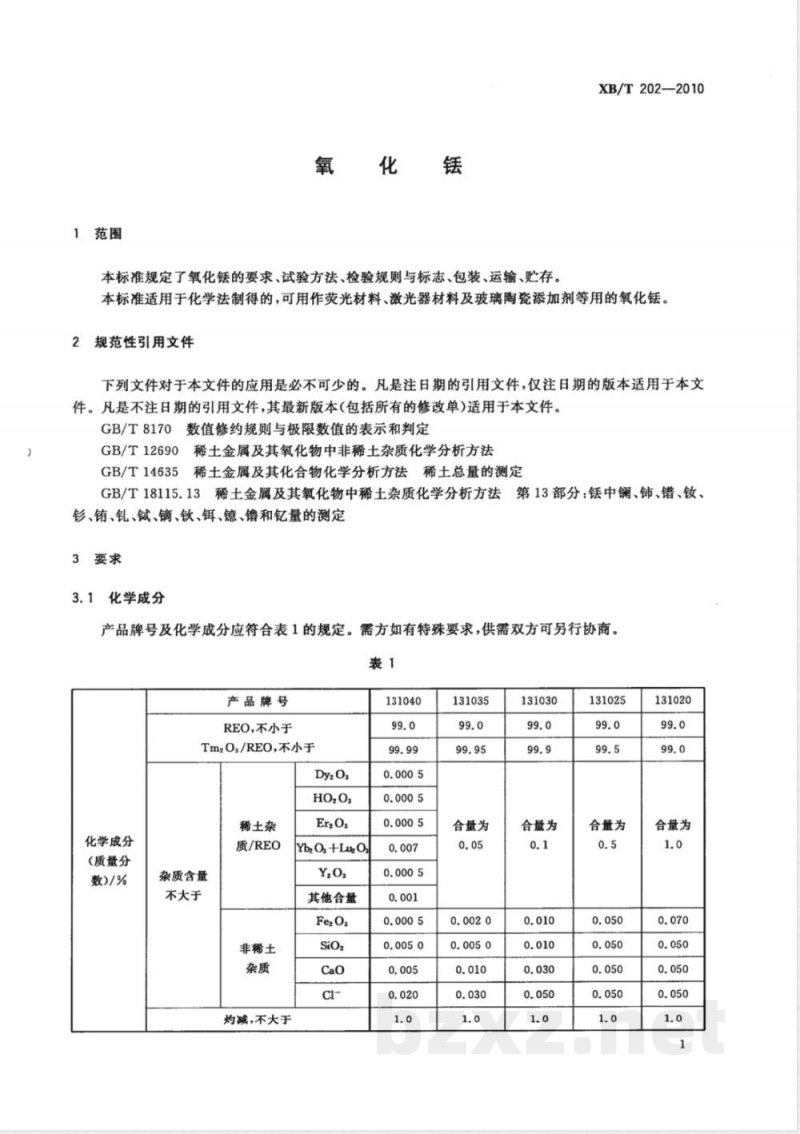

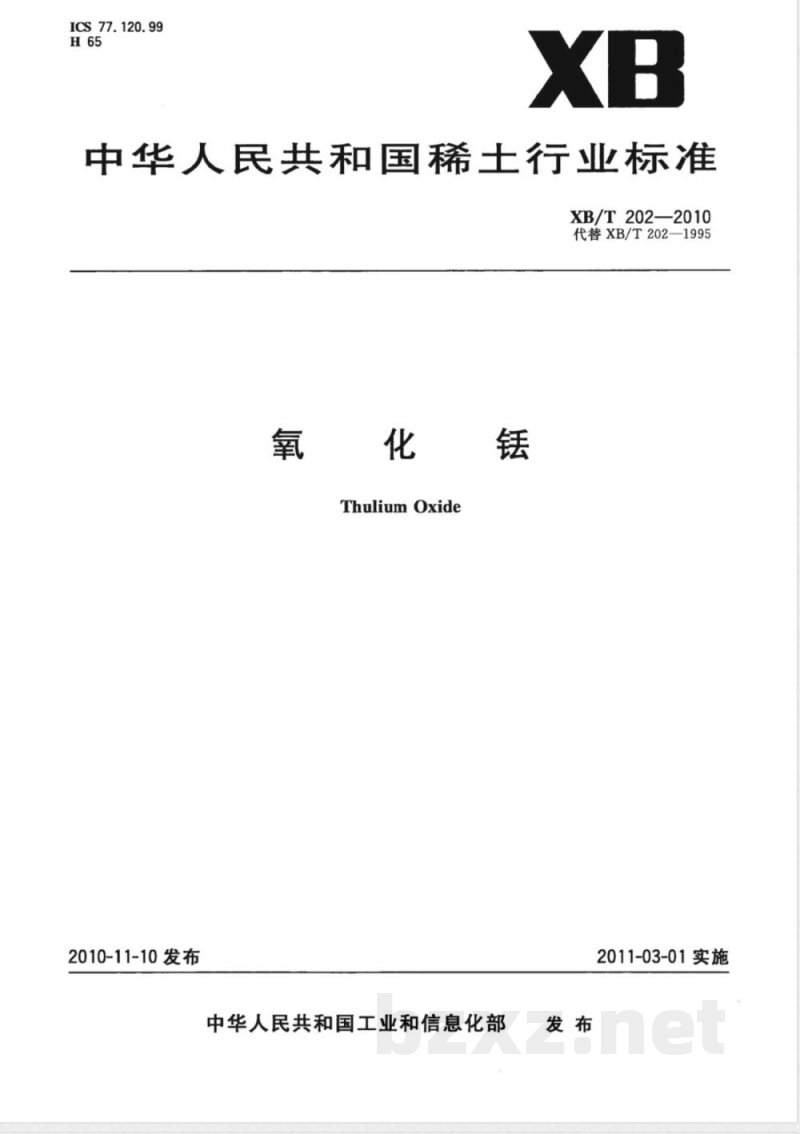

ICS 77.120.99 H65 XB 中华人民共和国稀土行业标准 XB/T 202—2010 代替 XB/T 202—1995 氧化铥（Thulium Oxide） 2010-11-10 发布 中华人民共和国工业和信息化部 2011-03-01 实施 前言 本标准代替 XB/T 202—1995《氧化钰》。本标准与 XB/T 202—1995 相比主要变化如下： 1）按 GB/T 17803—1999《稀土产品牌号表示方法》要求改用数字牌号； 2）删除 Tm2O3/REO 含量不小于 97%及 95% 的牌号； 3）增加 Tm2O3/REO 含量不小于 99.99% 的牌号，并用“分量”表示稀土杂质指标； 4）各牌号增加非稀土杂质 Cl- 的考核指标。 本标准由全国稀土标准化技术委员会（SAC/TC229）归口。 本标准由宜兴新威利成稀土有限公司负责起草，广东珠江稀土有限公司、湖南稀土金属材料研究院参加起草。 主要起草人：俞志春、邹彬、金燕华、翁国庆。 1 范围 本标准规定了氧化铥的要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于化学法制得的氧化铥产品，可用于荧光材料、激光器材料及玻璃陶瓷添加剂等领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的： GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 12690 稀土金属及其氧化物中非稀土杂质化学分析方法 GB/T 14635 稀土金属及其化合物化学分析方法 稀土总量的测定 GB/T 18115.13 稀土金属及其氧化物中稀土杂质化学分析方法第13部分 3 要求 3.1 化学成分 产品牌号及化学成分应符合下表要求（质量分数/%）： 牌号131040： REO ≥ 99.0；Tm2O3/REO ≥ 99.99；稀土杂质≤0.0005；灼减≤0.007；Fe2O3≤0.0005；SiO2≤0.001；CaO≤0.0005；Cl-≤0.005；其他杂质≤0.020；非稀土杂质≤1.0 牌号131035： REO ≥ 99.0；Tm2O3/REO ≥ 99.95；稀土杂质≤0.0020；灼减≤0.0050；Fe2O3≤0.010；SiO2≤0.030；Cl-≤1.0 牌号131030： REO ≥ 99.0；Tm2O3/REO ≥ 99.9；稀土杂质≤0.010；灼减≤0.010；Fe2O3≤0.030；SiO2≤0.050；Cl-≤1.0 牌号131025： REO ≥ 99.0；Tm2O3/REO ≥ 99.5；稀土杂质≤0.050；灼减≤0.050；Fe2O3≤0.050；SiO2≤0.050；Cl-≤1.0 牌号131020： REO ≥ 99.0；Tm2O3/REO ≥ 99.0；稀土杂质≤0.070；灼减≤0.050；Fe2O3≤0.050；SiO2≤0.050；Cl-≤1.0 3.2 外观 产品为略带微绿色的白色粉末，应洁净，无肉眼可见夹杂物。 4 试验方法 4.1 稀土总量按 GB/T 14635 规定进行。 4.2 稀土杂质按 GB/T 18115.13 规定进行。 4.3 非稀土杂质及灼减按 GB/T 12690 规定进行。 4.4 数值修约按 GB/T 8170 规定执行。 4.5 外观采用目视检查。 5 检验规则 5.1 检查与验收 产品由供方检验部门检验并出具质量证明书。需方如有异议，应在收货后2个月内提出协商解决，必要时可仲裁检验。 5.2 组批 产品按同一牌号组批提交检验。 5.3 检验项目 每批产品进行化学成分及外观质量检验。 5.4 取样 每件（袋）取样不少于10g，混匀后四分法缩分至所需量。 5.5 取样数量 1~5件：100% 6~49件：10%（取整数） 50~100件：10%（取整数） >100件：按平方根取整数 5.6 检验结果判定 化学成分仲裁结果按本标准规定执行。
