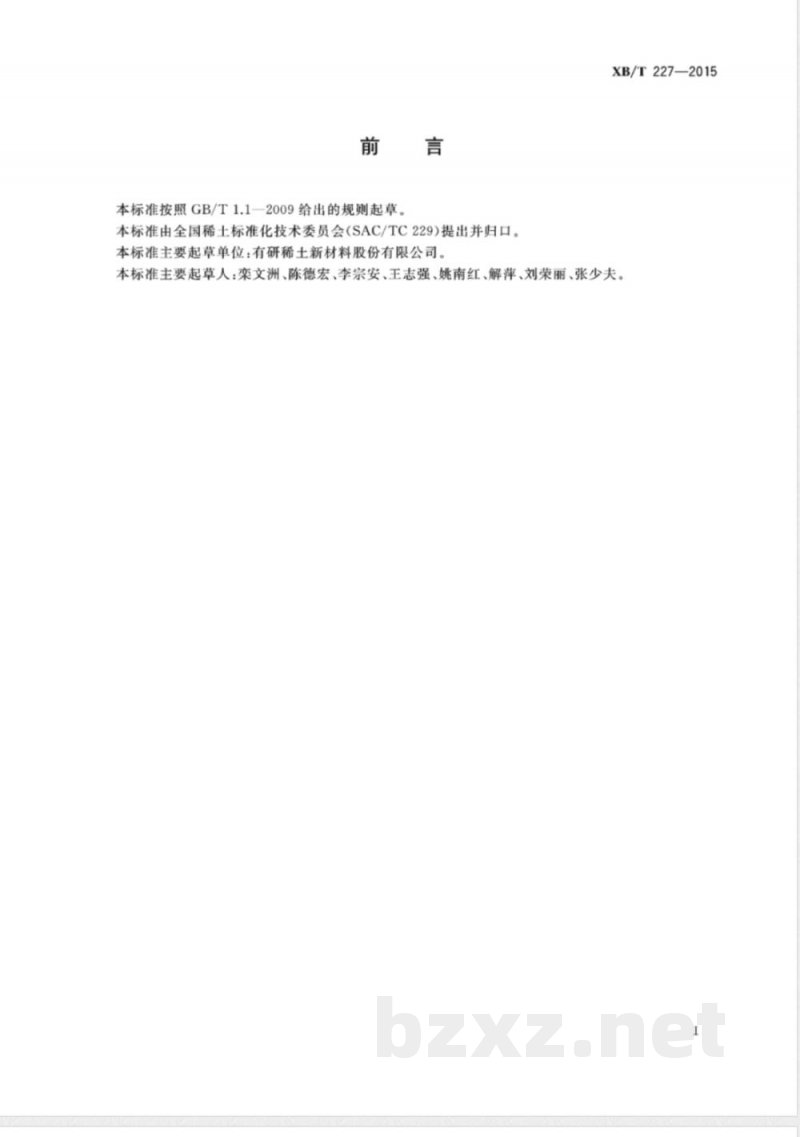

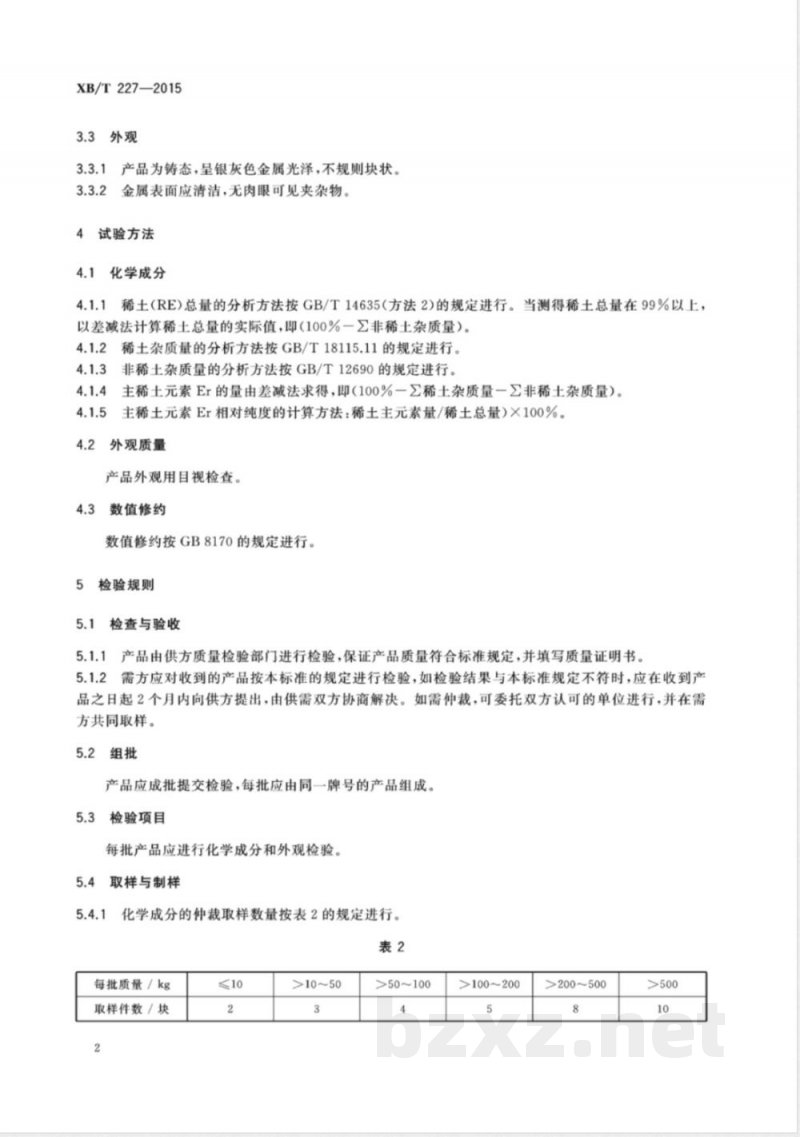

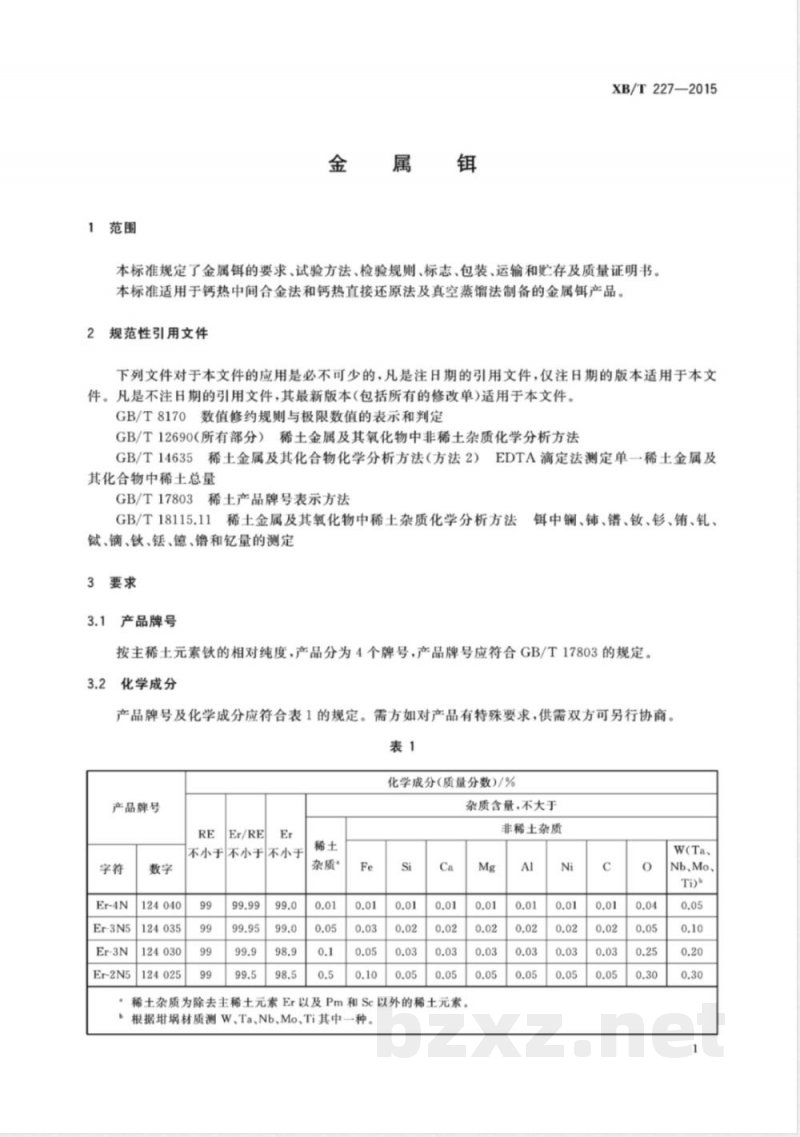

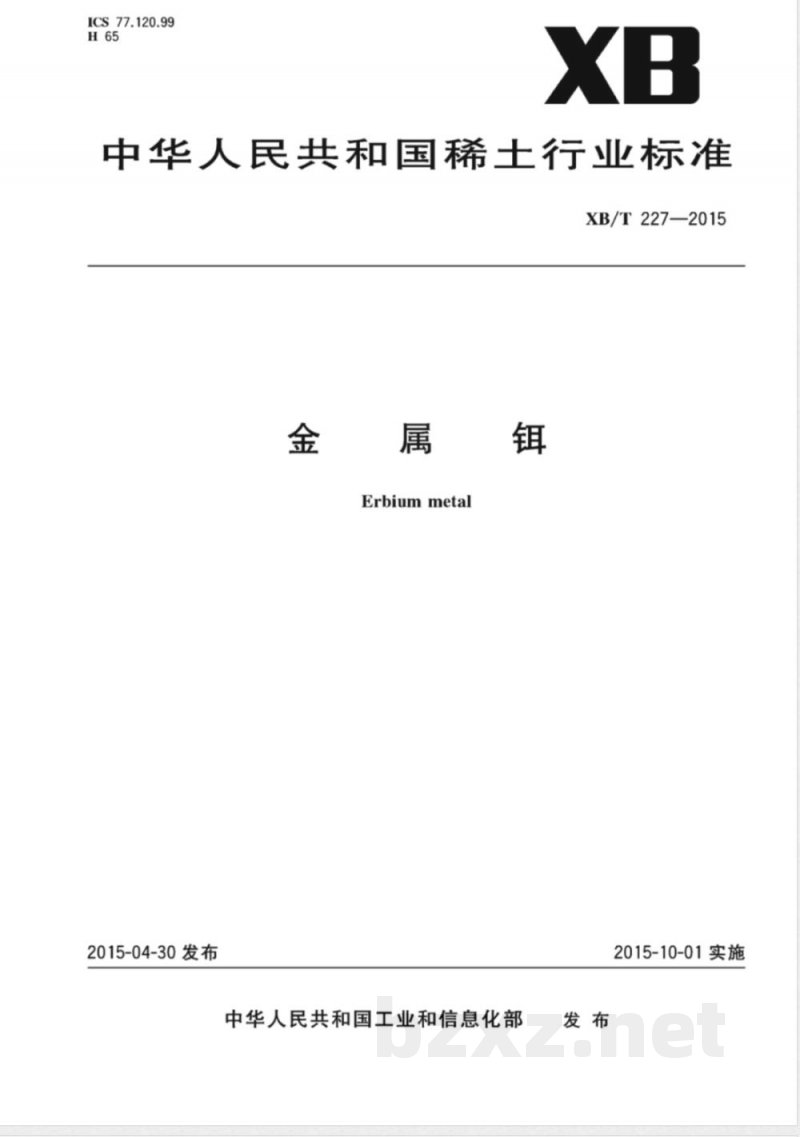

XB/T227—2015 金属铒（Erbium metal） 中华人民共和国稀土行业标准 XB/T227—2015 ICS 77.120.99 H65 2015-04-30发布 中华人民共和国工业和信息化部发布 2015-10-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国稀土标准化技术委员会（SAC/TC229）提出并归口。 本标准主要起草单位：有研稀土新材料股份有限公司。 本标准主要起草人：栾文洲、陈德宏、李宗安、王志强、姚南红、解萍、刘荣丽、张少夫。 1 范围 本标准规定了金属铒的要求、试验方法、检验规则、标志、包装、运输和贮存及质量证明书。 本标准适用于采用钙热中间合金法、钙热直接还原法及真空蒸馏法制备的金属铒产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T12690 稀土金属及其氧化物中非稀土杂质化学分析方法 GB/T14635 稀土金属及其化合物化学分析方法（方法2）稀土总量测定 GB/T17803 稀土产品牌号表示方法 GB/T18115.11 稀土金属及其氧化物中稀土杂质化学分析方法 3 要求 3.1 产品牌号 金属铒按主稀土元素铒的相对纯度分为4个牌号，产品牌号应符合GB/T17803规定。 3.2 化学成分 产品牌号及化学成分应符合表1规定，需方如有特殊要求可另行协商。 表1 化学成分（质量分数） 牌号：Er-4N（124040）、Er-3N5（124035）、Er-3N（124030）、Er-2N5（124025） Er/RE及Er含量：不小于99.99%、99.95%、99.9%、99.5% 稀土杂质：0.01%、0.05%、0.1%、0.5% Fe：0.01%、0.03%、0.05%、0.10% Si：0.01%、0.02%、0.03%、0.05% Ca：0.01%、0.02%、0.03%、0.05% Mg：0.01%、0.02%、0.03%、0.05% Al：0.01%、0.02%、0.03%、0.05% Ni：0.01%、0.02%、0.03%、0.05% C：0.01%、0.02%、0.03%、0.05% O：0.04%、0.05%、0.25%、0.30% Nb、Mo、Ti（或W、Ta等）：0.05%、0.10%、0.20%、0.30% 注：稀土杂质为除Er及Pm、Sc外的其他稀土元素。 3.3 外观 产品为铸态银灰色金属光泽不规则块状，表面应清洁，无肉眼可见夹杂物。 4 试验方法 4.1 化学成分 4.1.1 稀土总量按GB/T14635（方法2）测定，当稀土总量大于99%时采用差减法计算。 4.1.2 稀土杂质按GB/T18115.11测定。 4.1.3 非稀土杂质按GB/T12690测定。 4.1.4 主元素Er含量由差减法计算得到。 4.1.5 Er相对纯度计算：稀土主元素量/稀土总量×100%。 4.2 外观质量 外观采用目视检查。 4.3 数值修约 按GB/T8170规定执行。 5 检验规则 5.1 检查与验收 产品由供方检验并提供质量证明书；需方如有异议应在2个月内提出。 5.2 组批 产品应按同一牌号成批提交检验。 5.3 检验项目 每批产品应进行化学成分及外观检验。 5.4 取样与制样 化学成分仲裁取样按规定批量进行，每批按规定取样件数执行。
