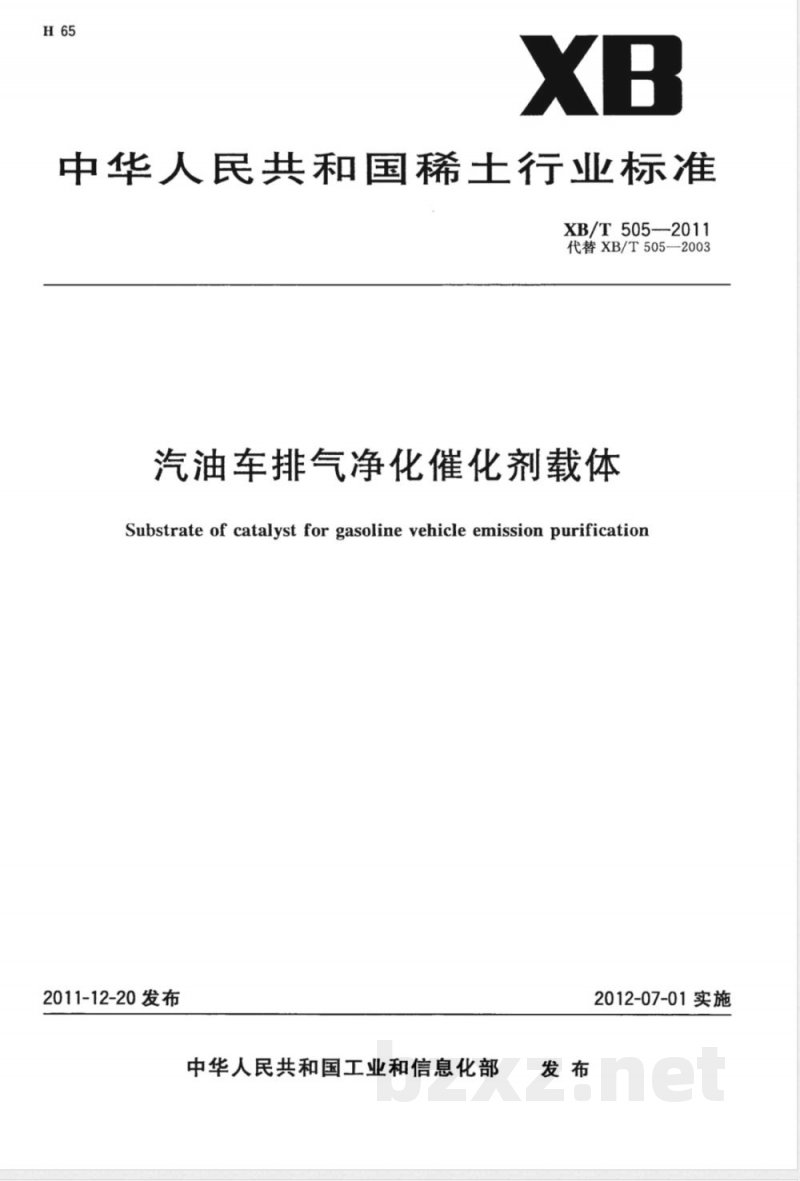

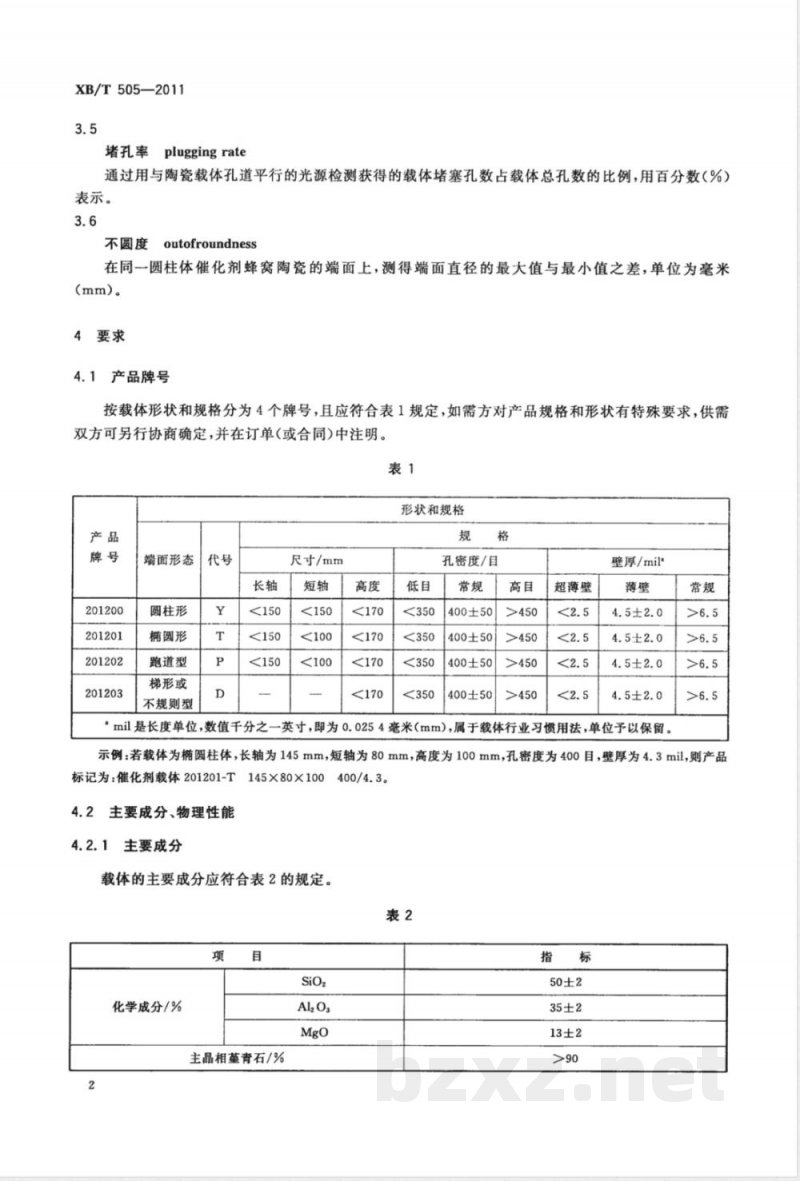

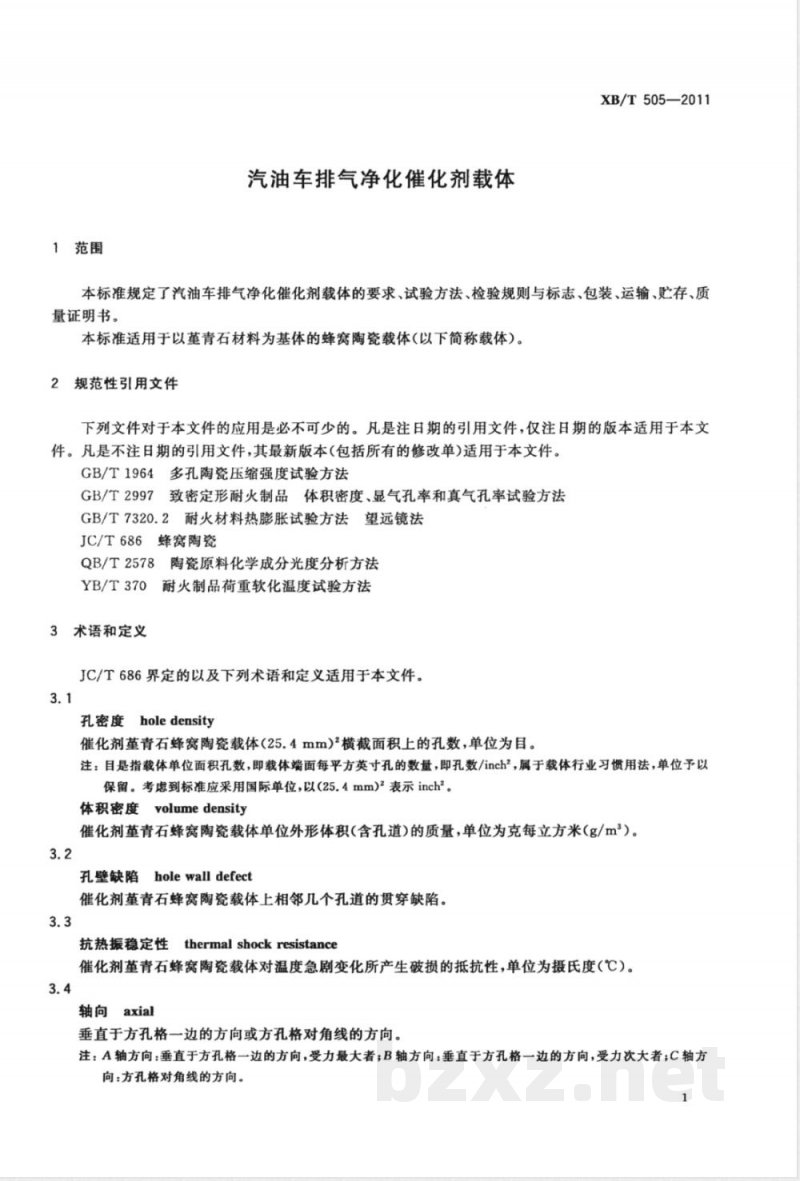

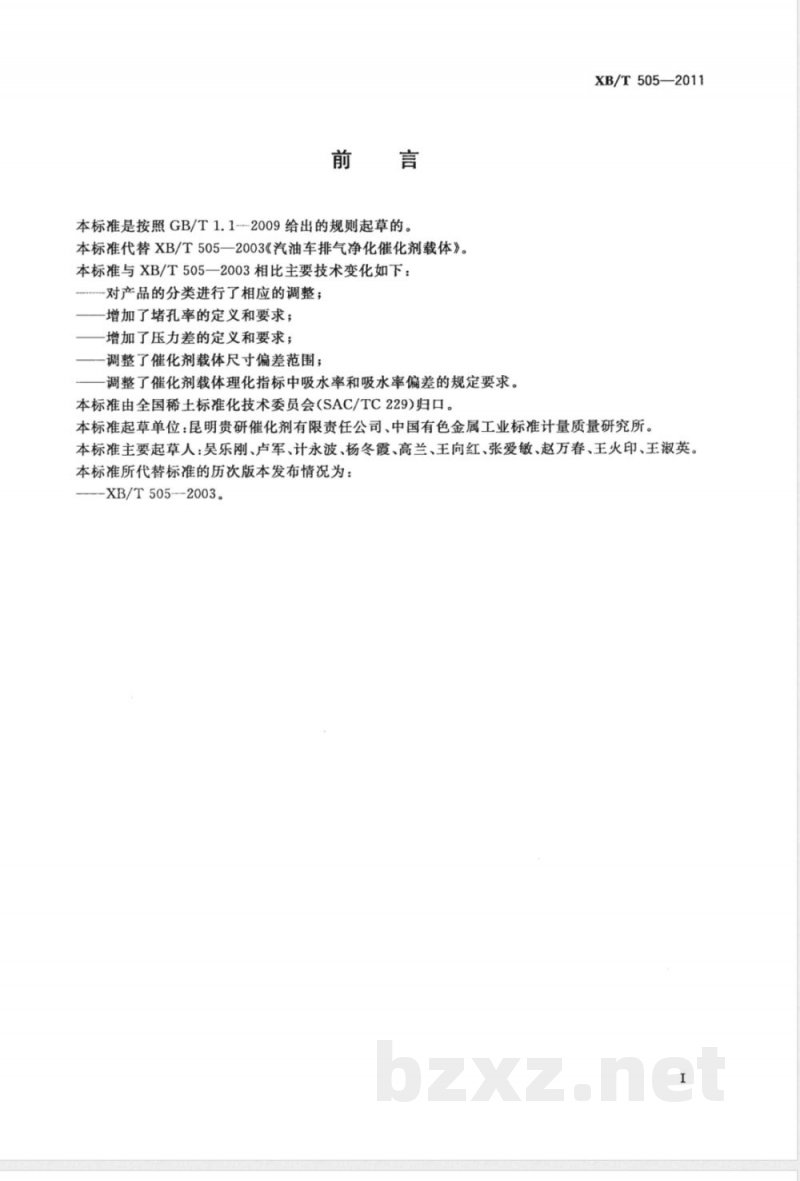

XB/T505—2011 汽油车排气净化催化剂载体 中华人民共和国稀土行业标准 XB/T505—2011 代替XB/T505—2003 汽油车排气净化催化剂载体 Substrate of catalyst for gasoline vehicle emission purification 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。 本标准代替XB/T505—2003《汽油车排气净化催化剂载体》。与XB/T505—2003相比，主要技术变化如下： - 对产品分类进行了相应调整； - 增加了堵孔率的定义和要求； - 增加了压力差的定义和要求； - 调整了催化剂载体尺寸偏差范围； - 调整了理化指标中吸水率及其偏差的规定要求。 本标准由全国稀土标准化技术委员会（SAC/TC229）归口。 本标准起草单位：昆明贵研催化剂有限责任公司、中国有色金属工业标准计量质量研究所。 本标准主要起草人：吴乐刚、卢军、计永波、杨冬霞、高兰、王向红、张爱敏、赵万春、王火印、王淑英。 本标准所代替标准的历次版本发布情况为：XB/T505-2003。 1 范围 本标准规定了汽油车排气净化催化剂载体的要求、试验方法、检验规则以及标志、包装、运输、贮存和质量证明书。 本标准适用于以堇青石材料为基体的蜂窝陶瓷载体（以下简称载体）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T1964 多孔陶瓷压缩强度试验方法 GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T7320.2 耐火材料热膨胀试验方法 望远镜法 JC/T686 蜂窝陶瓷 QB/T2578 陶瓷原料化学成分光度分析方法 YB/T370 耐火制品荷重软化温度试验方法 3 术语和定义 JC/T686界定的以及下列术语和定义适用于本文件。 3.1 孔密度 催化剂堇青石蜂窝陶瓷载体（25.4mm）²横截面积上的孔数，单位为目。目为载体行业习惯用法，即每平方英寸孔数（孔数/inch²）。 3.2 体积密度 催化剂堇青石蜂窝陶瓷载体单位外形体积（含孔道）的质量，单位为克每立方米（g/m³）。 3.3 孔壁缺陷 催化剂堇青石蜂窝陶瓷载体上相邻几个孔道的贯穿缺陷。 3.4 抗热振稳定性 载体对温度急剧变化所产生破损的抵抗性，单位为摄氏度（℃）。 3.5 轴向 垂直于方孔格一边或对角线方向。 A轴：受力最大方向；B轴：受力次大方向；C轴：对角线方向。 3.6 堵孔率 通过与孔道平行光源检测获得的堵塞孔数占总孔数比例，用百分数表示。 3.7 不圆度 同一圆柱体蜂窝陶瓷端面直径最大值与最小值之差，单位为毫米（mm）。 4 要求 4.1 产品牌号 按载体形状和规格分为4个牌号，应符合表1规定。如有特殊要求，可由供需双方协商确定。 表1 产品规格与参数 形状代号：Y（圆柱形）、T（椭圆形）、P（跑道型）、D（梯形或不规则型） 尺寸范围：长轴＜150mm，短轴＜100mm，高度＜170mm 孔密度：低目＜350；常规400±50；高目＞450 壁厚：超薄壁＜2.5mil；薄壁4.5±2.0mil；常规＞6.5mil mil为长度单位，1mil=0.0254mm（行业习惯用法，单位保留）
