ICS 65.020.30
CCS B50
DB12 天津市地方标准
DB12/T1195—2023
海洋牧场在线监测系统建设技术规范
Technical specification for construction of online monitoring system of marine ranching
发布：2023-04-07
实施：2023-05-07
发布单位：天津市市场监督管理委员会

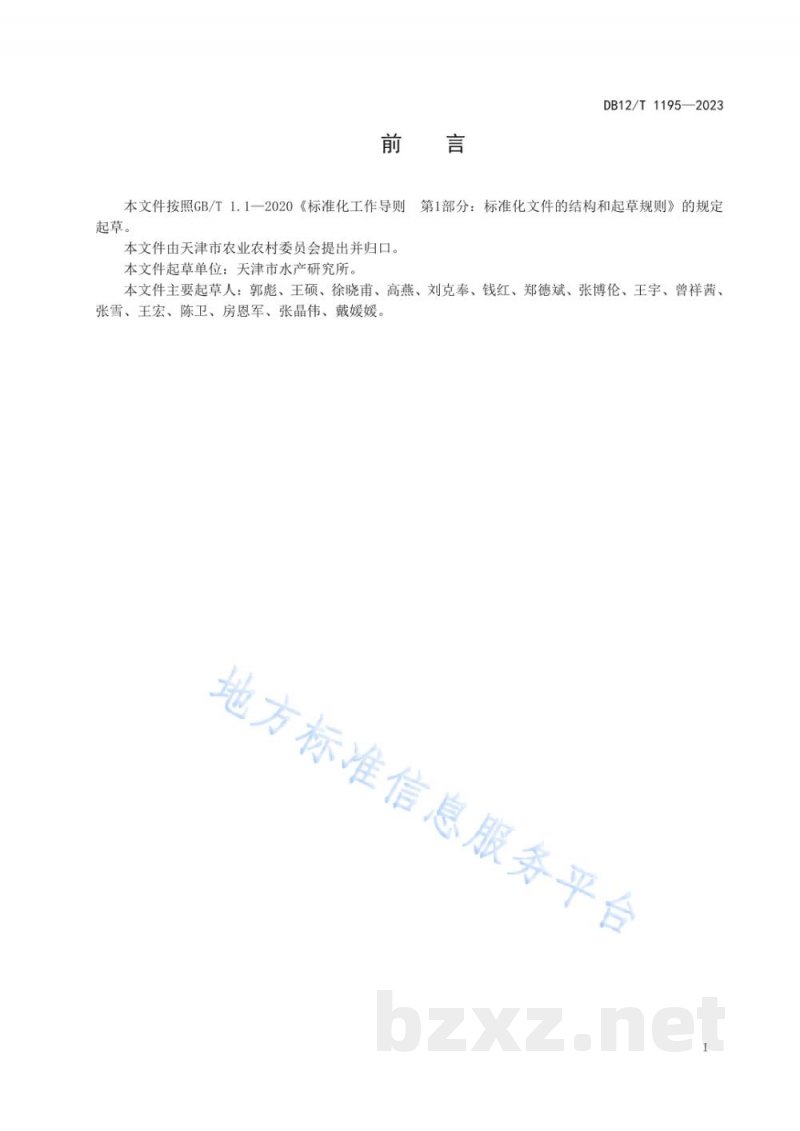

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》规定起草。
本文件由天津市农业农村委员会提出并归口。
起草单位：天津市水产研究所。
主要起草人：郭彪、王硕、徐晓甫、高燕、刘克奉、钱红、郑德斌、张博伦、王宇、曾祥茜、张雪、王宏、陈卫、房恩军、张晶伟、戴媛媛。

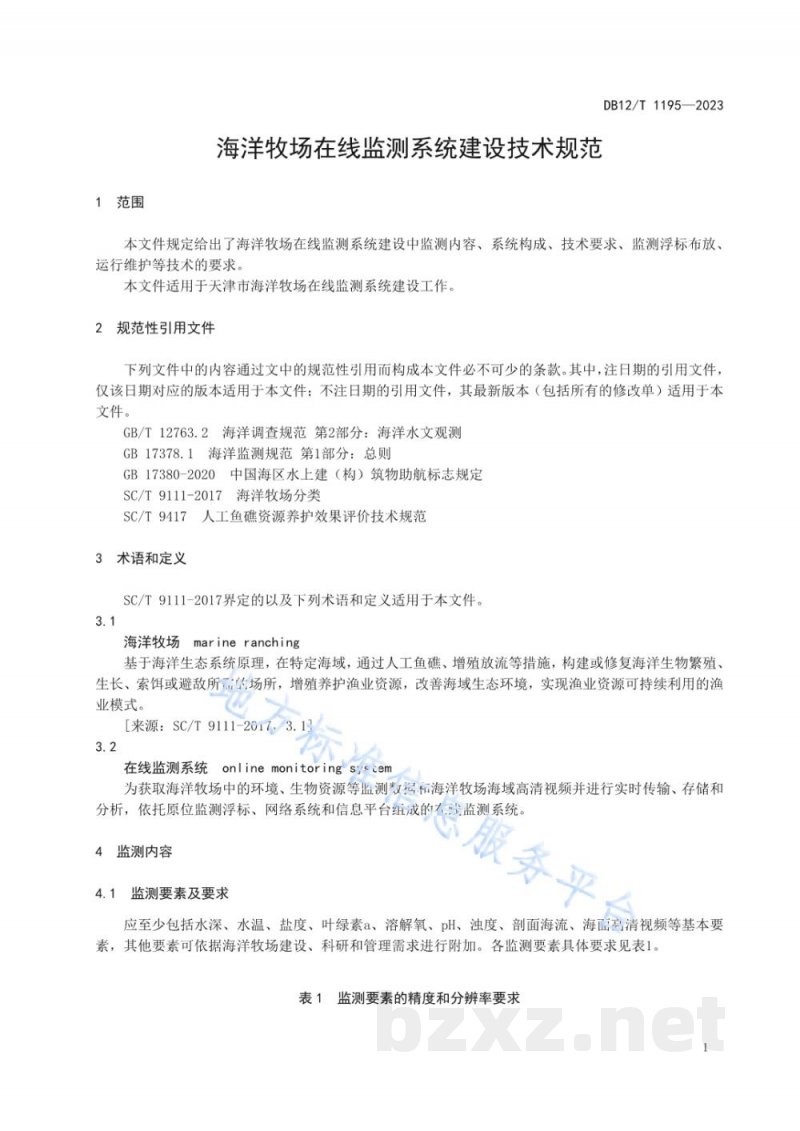

1 范围
本文件规定了海洋牧场在线监测系统建设的监测内容、系统构成、技术要求、监测浮标布放以及运行维护等技术要求。
本文件适用于天津市海洋牧场在线监测系统建设工作。

2 规范性引用文件
GB/T 12763.2 海洋调查规范 第2部分：海洋水文观测
GB 17378.1 海洋监测规范 第1部分：总则
GB 17380-2020 中国海区水上建（构）筑物助航标志规定
SC/T 9111-2017 海洋牧场分类
SC/T 9417 人工鱼礁资源养护效果评价技术规范

3 术语和定义
3.1 海洋牧场
基于海洋生态系统原理，在特定海域通过人工鱼礁、增殖放流等措施，构建或修复海洋生物繁殖、生长、索饵或避敌场所，实现渔业资源增殖与海域生态环境改善的渔业模式。
（来源：SC/T 9111-2017）

3.2 在线监测系统
用于获取海洋牧场环境与生物资源监测数据及海域高清视频，并进行实时传输、存储与分析的监测系统，由原位监测浮标、网络系统及信息平台组成。

4 监测内容
4.1 监测要素及要求
监测要素至少包括水深、水温、盐度、叶绿素a、溶解氧、pH、浊度、剖面海流及海面高清视频等，其他要素可根据需求扩展。各要素精度与分辨率要求见表1。

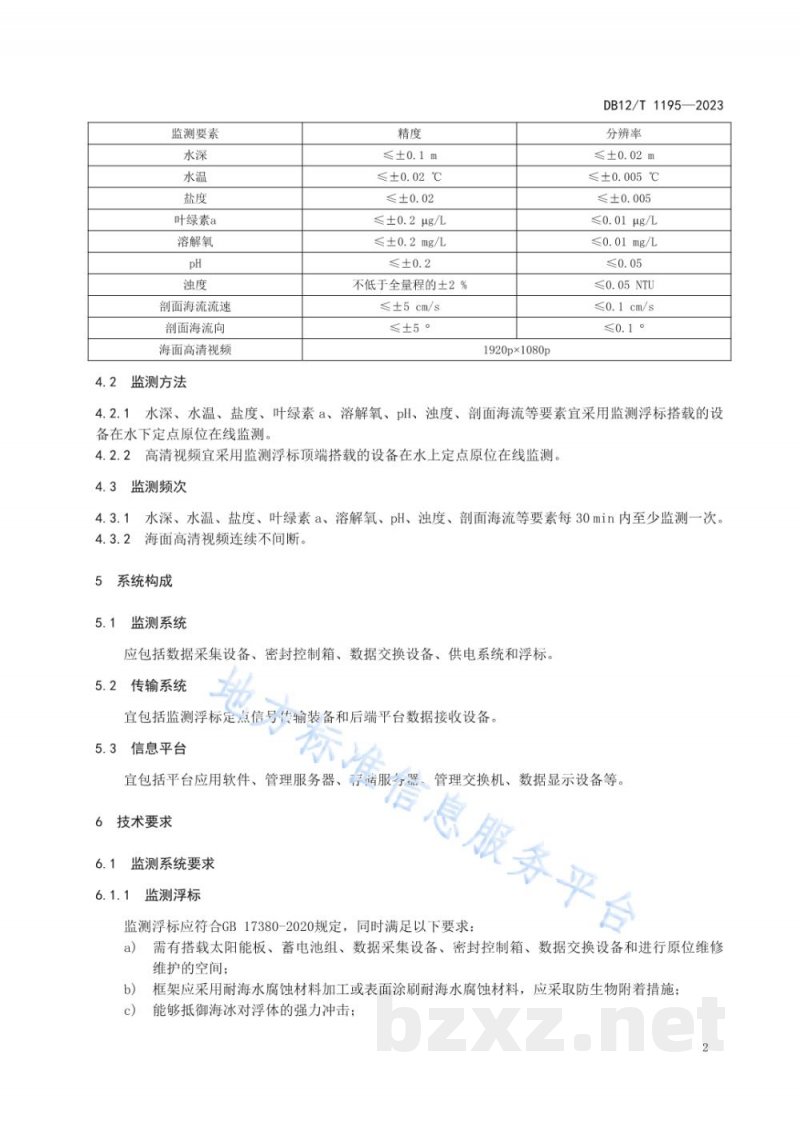

表1 监测要素精度与分辨率要求（简述）
水深：精度≤±0.1 m
水温：精度≤±0.02℃
盐度：精度≤±0.02
叶绿素a：精度≤±0.2 μg/L
溶解氧：精度≤±0.2 mg/L
pH：精度≤±0.2
浊度：≤全量程±2%
剖面海流流速：≤±5 cm/s
海面高清视频：1920×1080p

4.2 监测方法
水深、水温、盐度、叶绿素a、溶解氧、pH、浊度及剖面海流等宜采用监测浮标搭载设备进行原位在线监测；高清视频采用浮标顶部设备进行水面定点原位监测。

4.3 监测频次
各环境要素每30 min至少监测一次，海面高清视频连续不间断采集。

5 系统构成
5.1 监测系统
包括数据采集设备、密封控制箱、数据交换设备、供电系统及监测浮标。
5.2 传输系统
包括浮标通信传输设备及后端平台数据接收设备。
5.3 信息平台
包括平台应用软件、管理服务器、存储服务器、交换机及数据显示设备等。

6 技术要求
6.1 监测系统要求
6.1.1 监测浮标
监测浮标应符合GB 17380-2020规定，并满足以下要求：
（1）具备太阳能供电系统、蓄电池组、数据采集及交换设备，并预留维护空间；
（2）结构材料应具备耐海水腐蚀能力并采取防生物附着措施；
（3）能够抵御海冰冲击；
（4）在正常天气及潮流作用下保持稳定；
（5）具备避雷、定位及警示功能。
