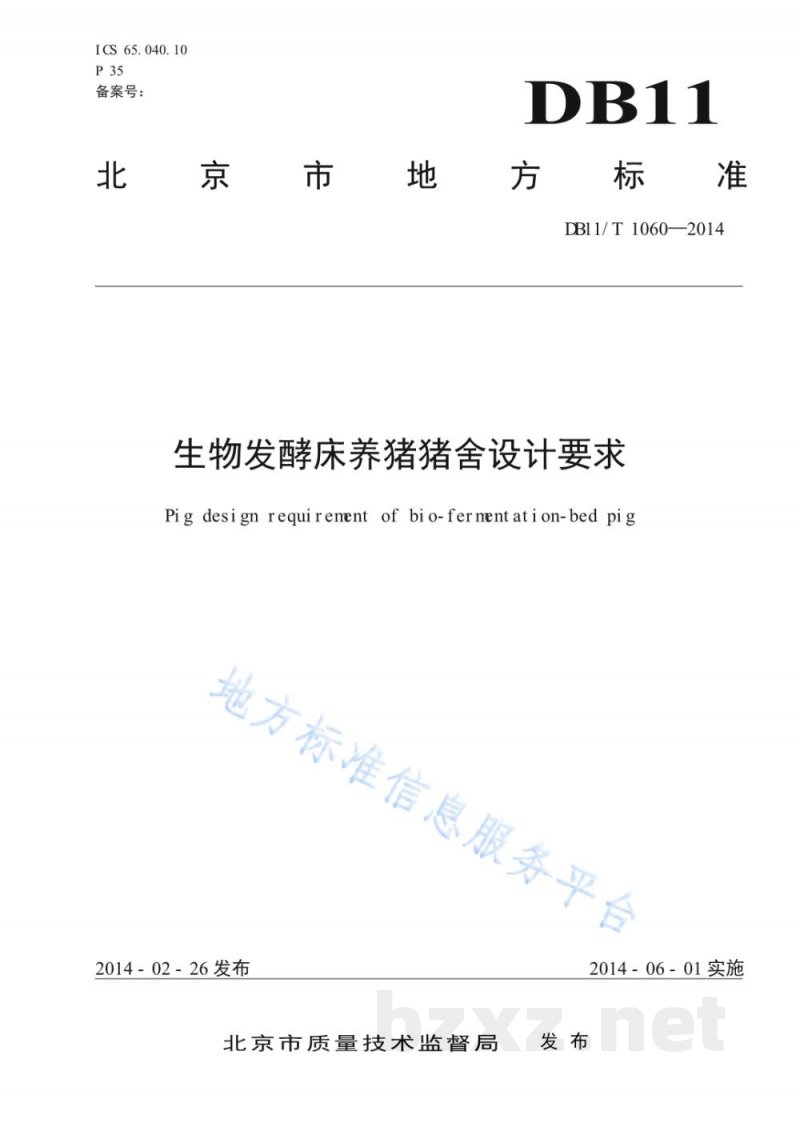

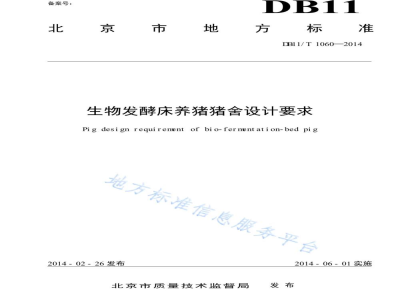

北京市地方标准
DB11/T1060—2014
生物发酵床养猪猪舍设计要求
Pig design requirement of bio-fermentation-bed pig

2014-02-26发布
2014-06-01实施
北京市质量技术监督局发布

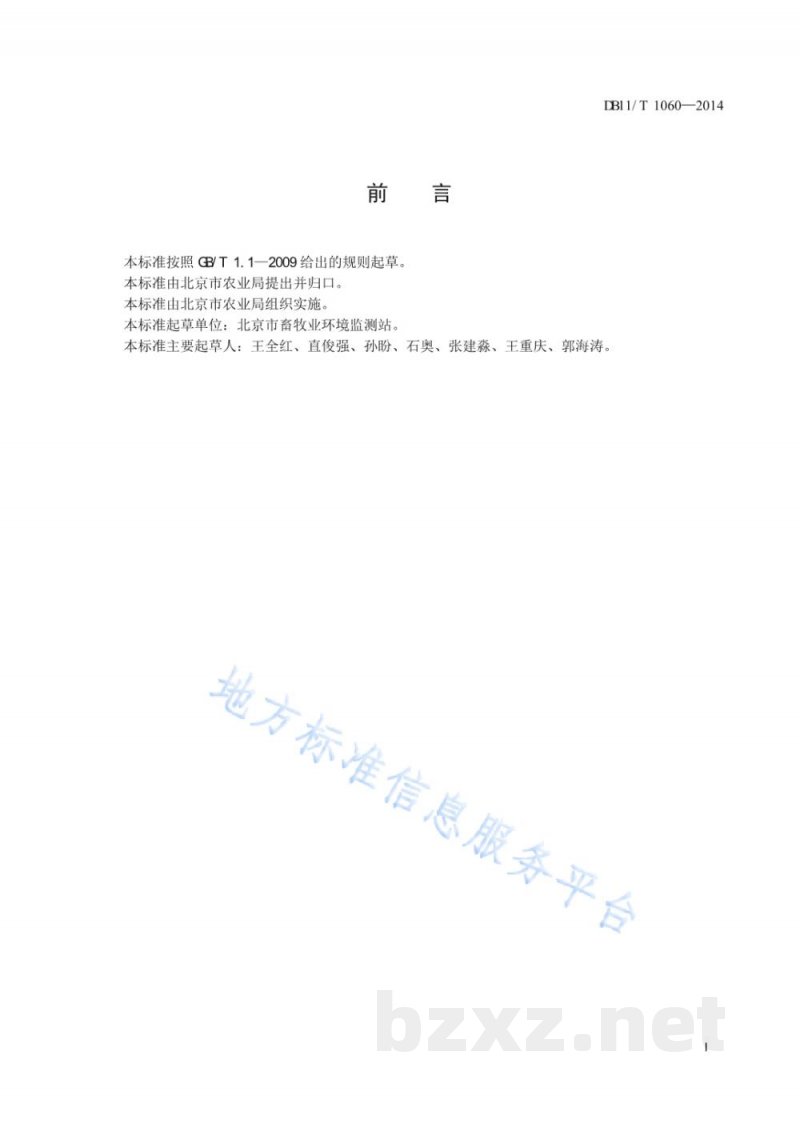

前言
本标准按照GB/T 1.1—2009给出的规则起草。本标准由北京市农业局提出并归口，由北京市农业局组织实施。起草单位为北京市畜牧业环境监测站。主要起草人包括王全红、直俊强、孙盼、石奥、张建淼、王重庆、郭海涛等。

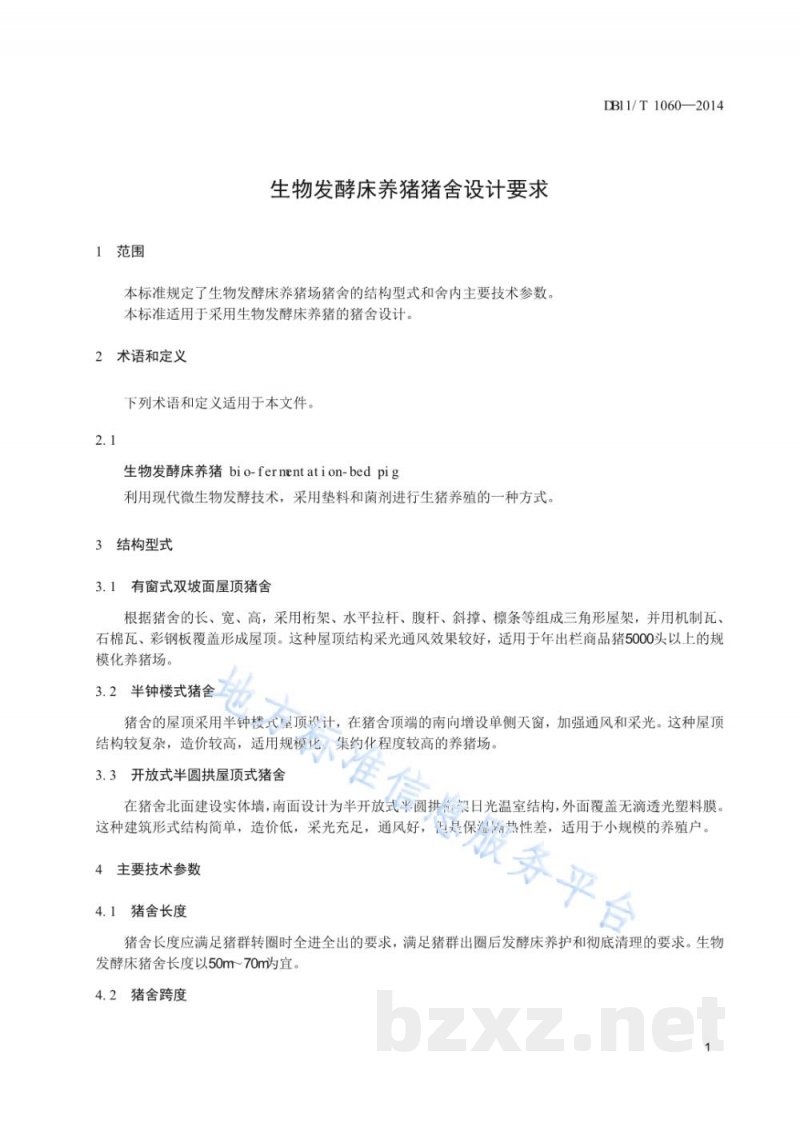

1 范围
本标准规定了生物发酵床养猪猪舍的结构型式及舍内主要技术参数，适用于采用生物发酵床养猪模式的猪舍设计。

2 术语和定义

2.1 生物发酵床养猪（bio-fermentation-bed pig）
利用现代微生物发酵技术，在垫料和菌剂作用下进行生猪养殖的一种生态养殖方式。

3 结构型式

3.1 有窗式双坡面屋顶猪舍
根据猪舍长度、宽度和高度，采用桁架、水平拉杆、腹杆、斜撑及檩条等组成三角形屋架，并以机制瓦、石棉瓦或彩钢板覆盖形成屋顶。该结构采光通风效果较好，适用于年出栏商品猪5000头以上规模化养猪场。

3.2 半钟楼式猪舍
屋顶采用半钟楼式设计，在猪舍顶端南侧增设单侧天窗，以增强通风与采光。结构较复杂、造价较高，适用于规模化、集约化程度较高的养猪场。

3.3 开放式半圆拱屋顶猪舍
北侧建设实体墙，南侧为半开放式半圆拱日光温室结构，外覆无滴透光塑料膜。该结构简单、造价低、采光通风较好，但保温性能较差，适用于小规模养殖户。

4 主要技术参数

4.1 猪舍长度
猪舍长度应满足猪群全进全出及发酵床养护与清理要求，一般以50m～70m为宜。

4.2 猪舍跨度
应符合民用建筑模数要求，一般以3m的倍数设计，跨度通常为9m～21m。

4.3 猪舍高度
地面至屋架下弦或屋面梁底高度宜为2.5m～3.5m。

4.4 猪舍窗户
南侧应设置窗户，下檐高度与通道地面及食槽高度一致，窗户宜采用低而宽矩形，尺寸约1.5m×1.0m。北侧亦应设置窗户，高度与南侧一致，尺寸约0.8m×0.5m。

4.5 猪舍平面布局

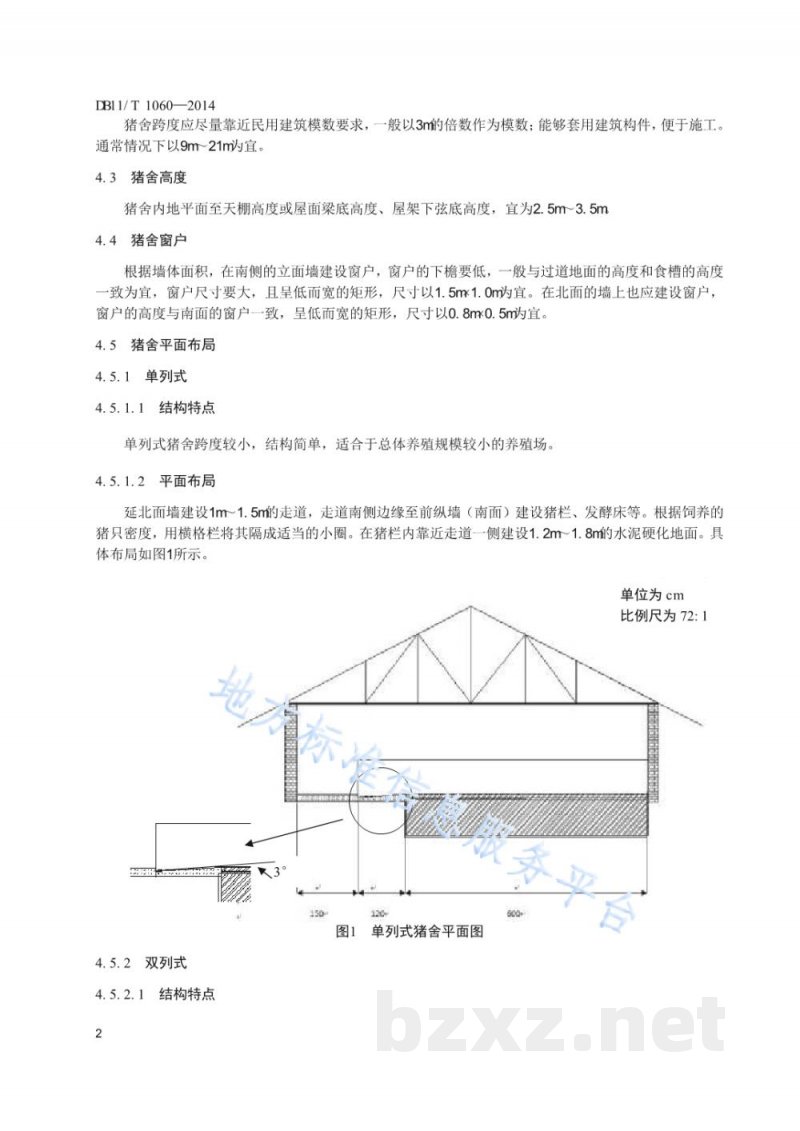

4.5.1 单列式
结构特点：跨度较小，结构简单，适用于小规模养殖场。
布局方式：北侧设1m～1.5m通道，南侧为猪栏及发酵床区域，栏内设横隔栏划分小圈，并在靠近通道侧设置1.2m～1.8m水泥硬化地面。

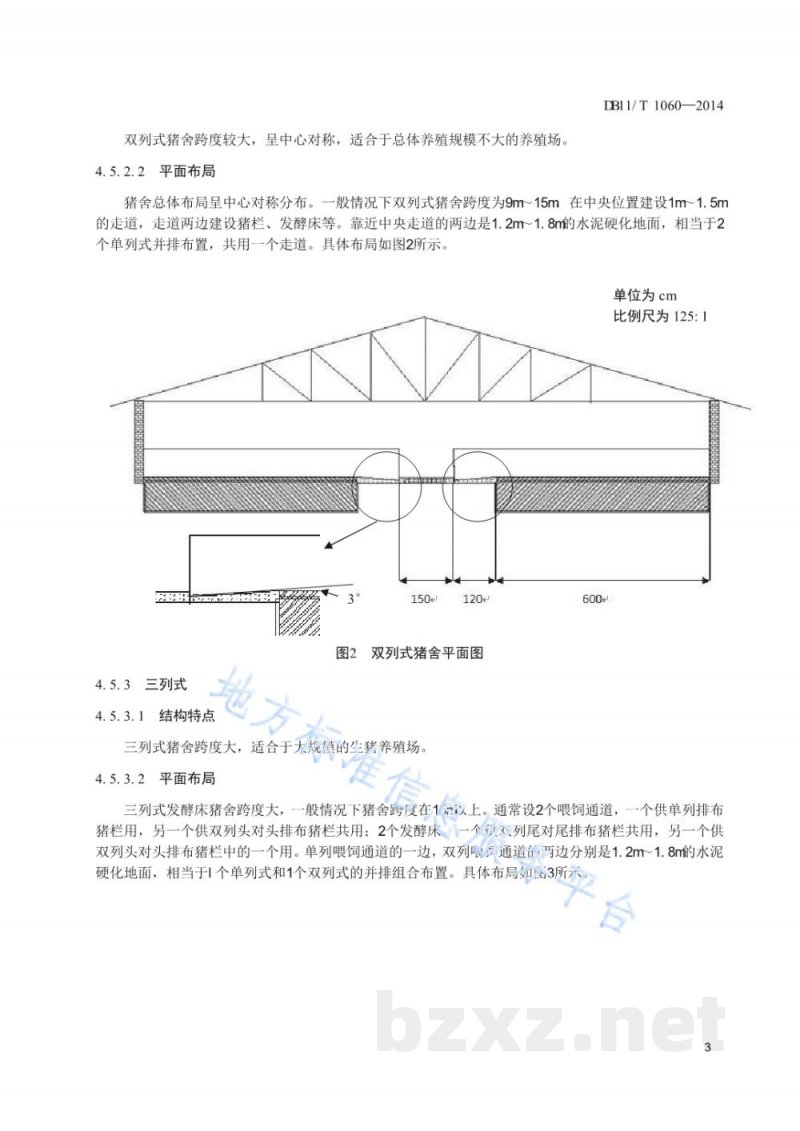

4.5.2 双列式
结构特点：跨度较大，中心对称布局，适用于中等规模养殖场。
布局方式：中央设1m～1.5m通道，两侧布置猪栏及发酵床，靠近通道两侧设置1.2m～1.8m水泥硬化地面，相当于两个单列式并列布置。

4.5.3 三列式
结构特点：跨度大，适用于大规模养猪场。
布局方式：设置两个喂饲通道，一个用于单列猪栏，另一个用于双列猪栏组合使用；发酵床与猪栏按单双列组合布置，形成大规模生产布局结构。
