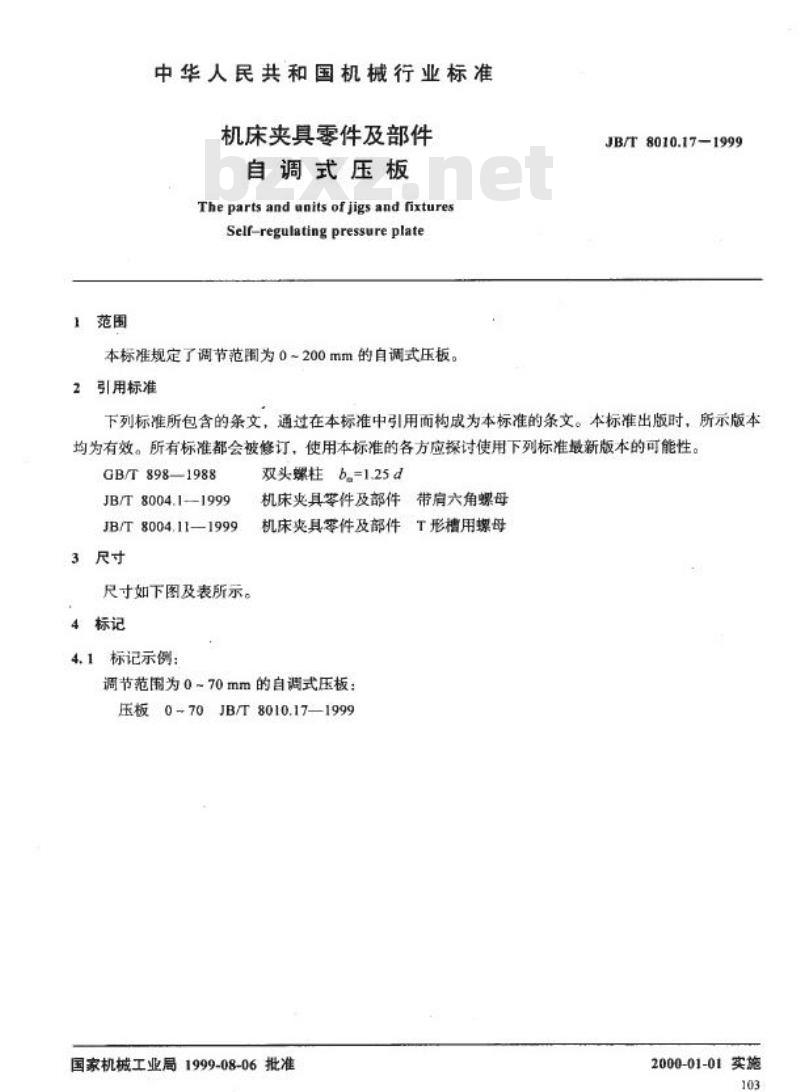

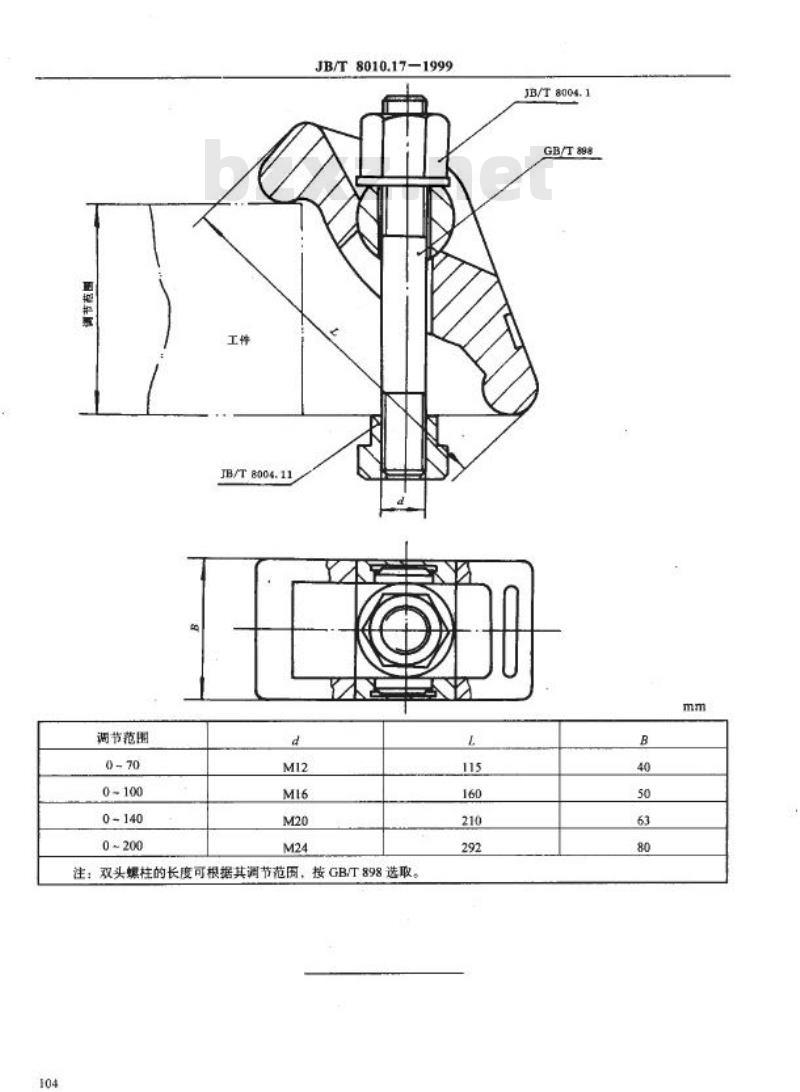

中华人民共和国机械行业标准 机床夹具零件及部件：自调式压板 (JB/T 8010.17-1999) The parts and units of jigs and fixtures 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了调节范围为0~200mm的自调式压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 898—1988 JB/T 8004.1—1999 JB/T 8004.11—1999 3 尺寸 尺寸如下表所示： | 调节范围 (mm) | 螺纹规格 | 尺寸 d (mm) | 尺寸 b (mm) | | :--- | :--- | :--- | :--- | | 0~70 | M12 | 40 | 115 | | 0~100 | M16 | 50 | 160 | | 0~140 | M20 | 63 | 210 | | 0~200 | M24 | 80 | 292 | 注：双头螺柱的长度可根据其调节范围，按GB/T 898选取。 4 标记 4.1 标记示例： 双头螺柱 b=1.25d
