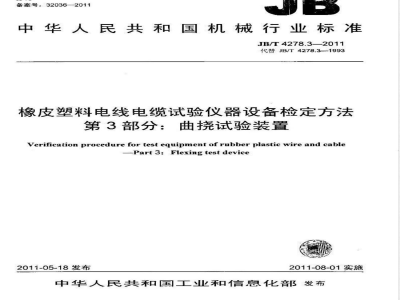

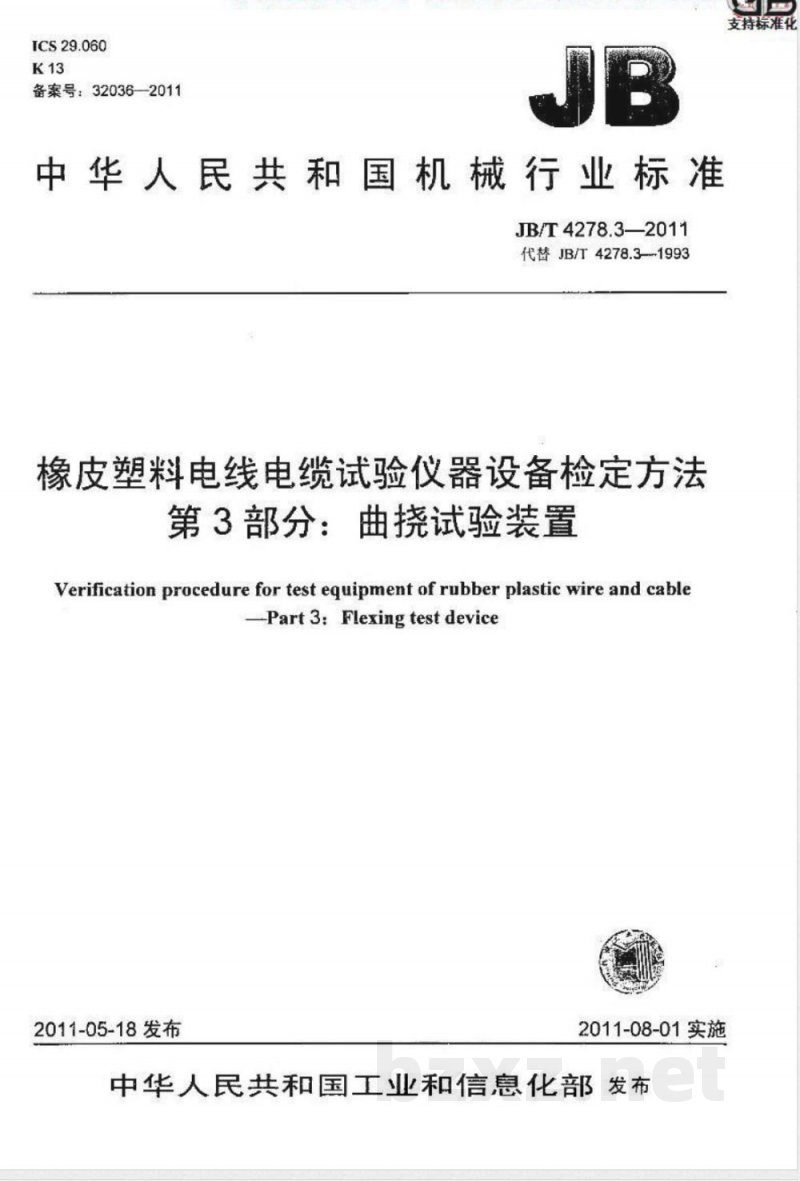

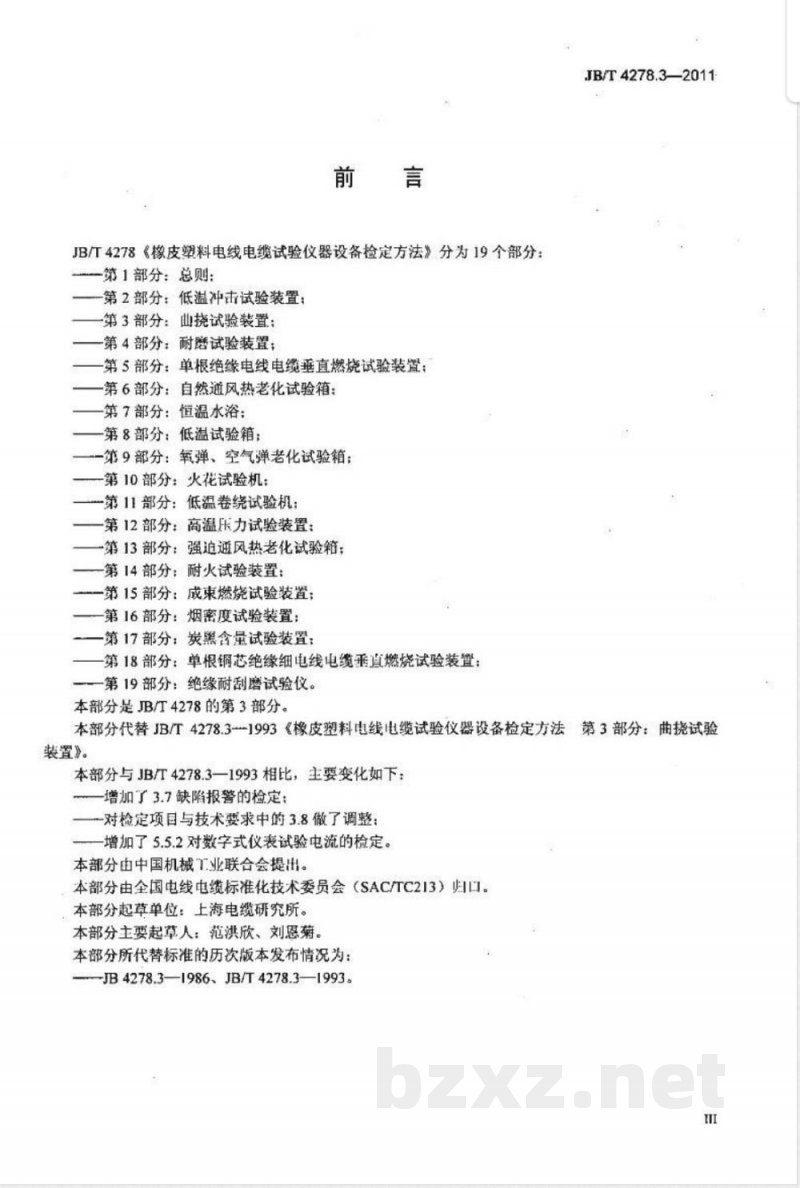

ICS29.060 K13 备案号：32036—2011 JB 中华人民共和国机械行业标准 JB/T 4278.3—2011 代替JB/T4278.3—1993 橡皮塑料电线电缆试验仪器设备检定方法 第3部分：曲挠试验装置 Verification procedure for test equipment of rubber plastic wire and cable Part 3: Flexing test device 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 4278《橡皮塑料电线电缆试验仪器设备检定方法》分为19个部分，本部分为第3部分：曲挠试验装置。 与JB/T4278.3—1993相比，本部分主要变化包括：增加缺陷报警装置检定要求；调整技术要求相关内容；增加数字式仪表试验电流检定内容。 1 范围 本部分规定了曲挠试验装置的检定项目与技术要求、检定用器具、检定方法以及检定结果及处理。 本部分适用于成品软电缆曲挠试验装置的检定。 2 规范性引用文件 JB/T 4278.1—2011 橡皮塑料电线电缆试验仪器设备检定方法 第1部分：总则 凡是不注日期的引用文件，其最新版本适用于本部分。 3 检定项目与技术要求 3.1 曲挠试验装置应符合JB/T4278.1—2011的规定。 3.2 小车往复次数计数装置应可靠，断电后应能保持计数。 3.3 小车行程不小于1000mm，运行速度为（0.33±0.05）m/s。 3.4 两滑轮轴心连线与小车滑动轨道成45°角，试样应呈水平状态。 3.5 滑轮直径分别为（60±2）mm、（80±2）mm、（120±2）mm、（160±2）mm、（200±2）mm。 3.6 试样试验电流允许误差为±2.5%，电流表量程应合理选择。 3.7 当导体发生断路或短路时，应具备缺陷报警功能，并保持计数。 3.8 应配置表1规定的成对负荷，其质量偏差应符合要求。 表1 负荷 500g ±5g 1000g ±10g 1500g ±15g 2000g ±20g 4 检定用器具 4.1 钢卷尺：0～2000mm，分度值1mm 4.2 秒表：分度值0.1s 4.3 45°角尺 4.4 游标卡尺：0～300mm，分度值0.02mm 4.5 外卡 4.6 交流电流表：1.0级 5 检定方法 5.1 一般检查 5.2 测量小车行程及运行速度 5.3 两滑轮轴心连线与小车滑动轨道角度的校验 5.4 滑轮直径的校验 5.5 试验电流的校验 5.6 缺陷报警装置的检查 5.7 负荷质量的校验 6 检定结果及处理 检定结果应记录并进行判定，合格设备方可继续使用。
