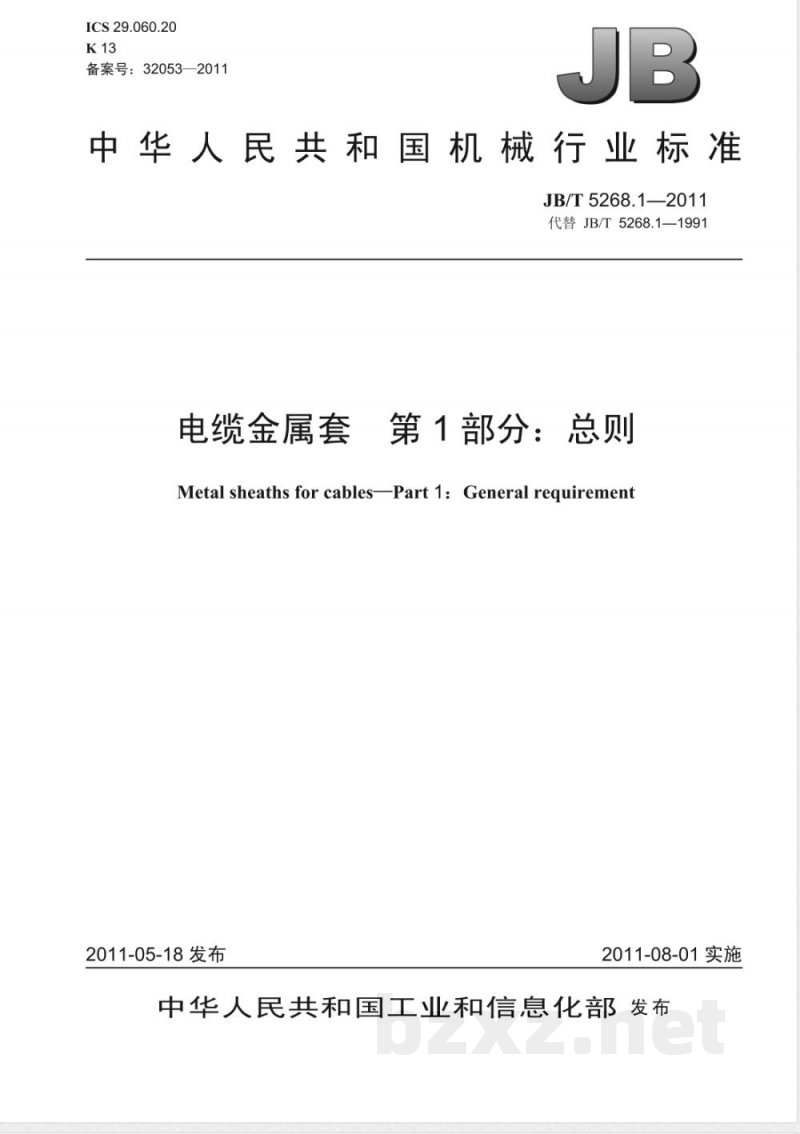

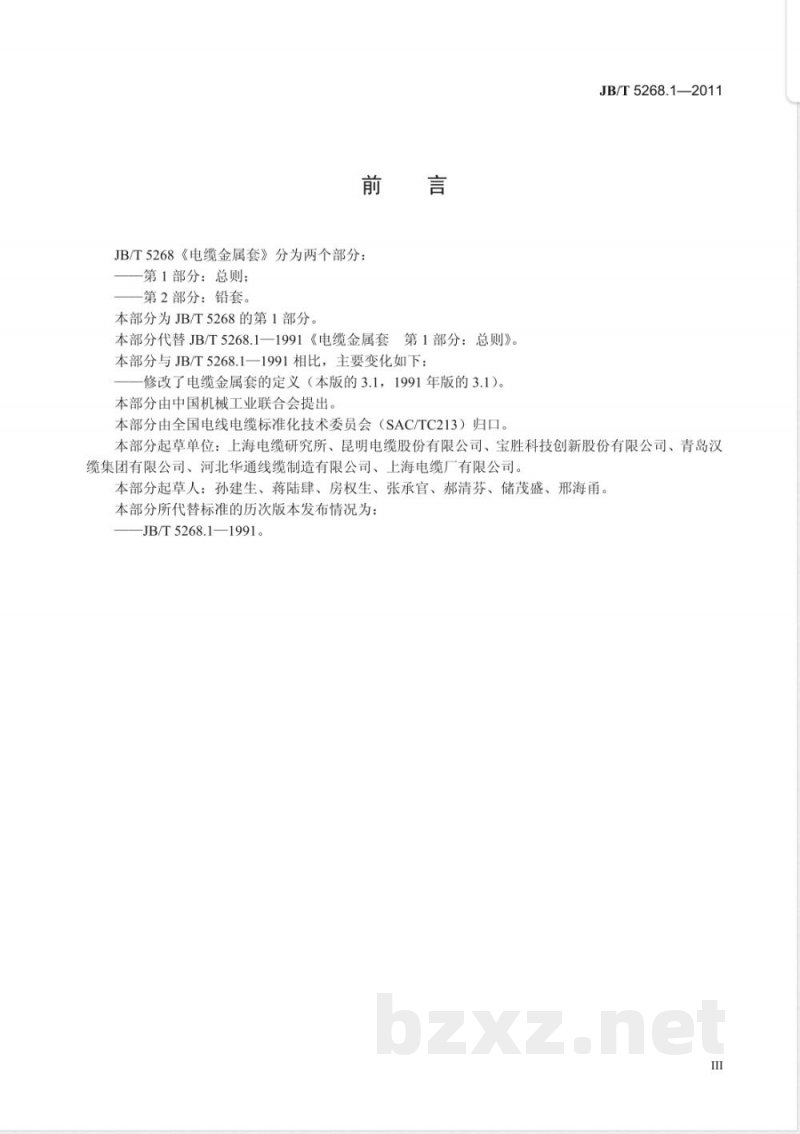

ICS 29.060.20 K13 备案号：32053—2011 JB 中华人民共和国机械行业标准 JB/T5268.1—2011 代替JB/T5268.1—1991 电缆金属套 第1部分：总则 Metal sheaths for cables Part 1: General requirements 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 JB/T5268《电缆金属套》分为两个部分：第1部分为总则，第2部分为铅套。 本部分为JB/T5268的第1部分。 本部分代替JB/T5268.1—1991。 与1991版相比，主要修改了电缆金属套的定义。 1 范围 本部分规定了电缆金属套的术语和定义、种类和代号、试验方法及检验规则。 本部分适用于电缆金属套。 2 规范性引用文件 GB/T8170—2008 数值修约规则与极限数值的表示和判定 JB/T5268.2—2011 电缆金属套 第2部分：铅套 3 术语和定义 3.1 电缆金属套 metal sheaths for cables 包覆在电缆绝缘芯或缆芯上用金属材料制成的密封套。 3.2 铅套 lead sheaths 用铅或铅合金制成的密封套。 3.3 铝套 aluminum sheaths 用铝或铝合金制成的密封套。 3.4 钢套 steel sheaths 用钢或钢合金制成的密封套。 3.5 铜套 copper sheaths 用铜或铜合金制成的密封套。 3.6 皱纹金属套 corrugation metal sheaths 具有一定波纹形状的金属套。 3.7 焊接金属套 welding metal sheaths 具有焊缝（熔焊）的金属套。 3.8 焊接皱纹金属套 welding corrugation metal sheaths 具有焊缝（熔焊）和波纹形状的金属套。 4 种类和代号 电缆金属套的种类和代号见表1： 铅套—L；铝套—Q；皱纹铝套—LW；焊接皱纹铝套—LW；焊接皱纹钢套—GW；平铜套（铜套）—T；焊接皱纹铜套—TW等。 5 试验方法 5.1 试验温度 除非另有规定，试验应在室温下进行。 5.2 外观质量 用正常目力进行检查。 5.3 厚度测量 从电缆两端各截取约50mm试样，在无机械损伤条件下进行测量。用精度为±0.01mm的千分尺沿圆周均匀测量6个点厚度，以算术平均值作为平均厚度（mm），结果修约至小数点后一位。最小测量值为最小厚度。 也可将试样纵向剖开后测量。 5.4 数值修约 测量及计算结果应按GB/T8170—2008进行修约。 6 检验规则 6.1 概述 电缆金属套应由制造厂质检部门按JB/T5268.2—2011规定进行出厂检验、抽样检验及型式检验。
