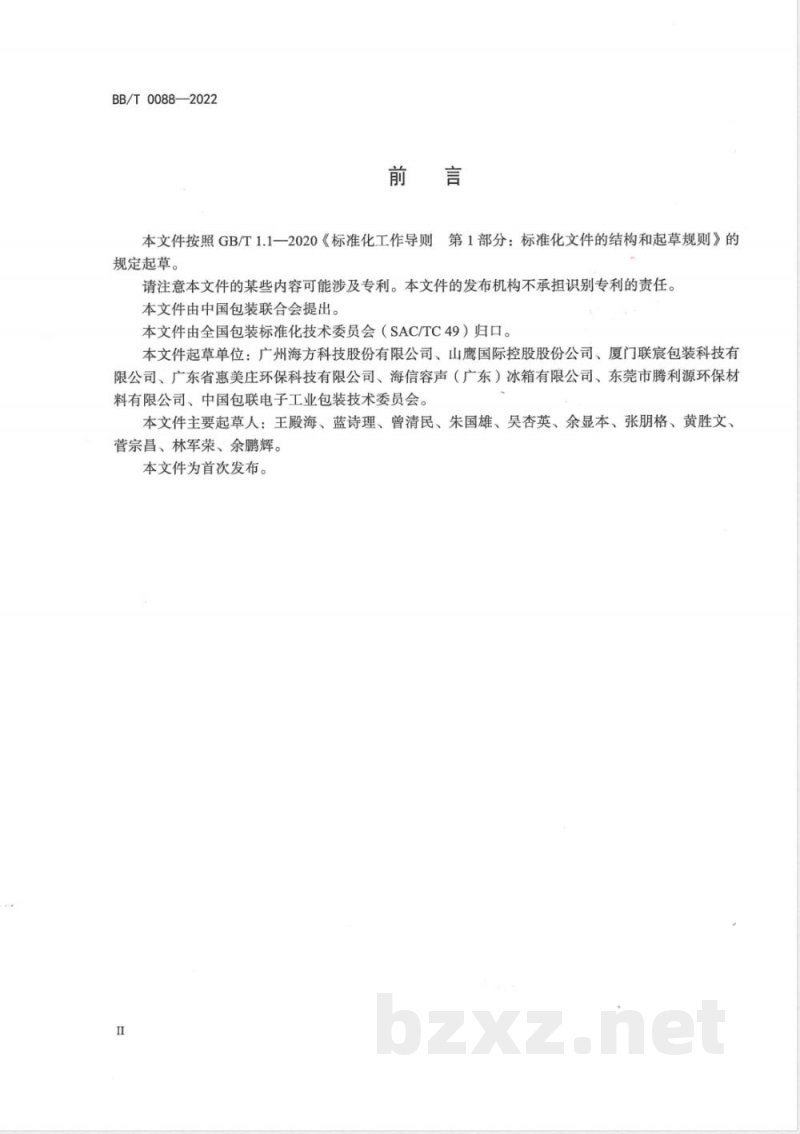

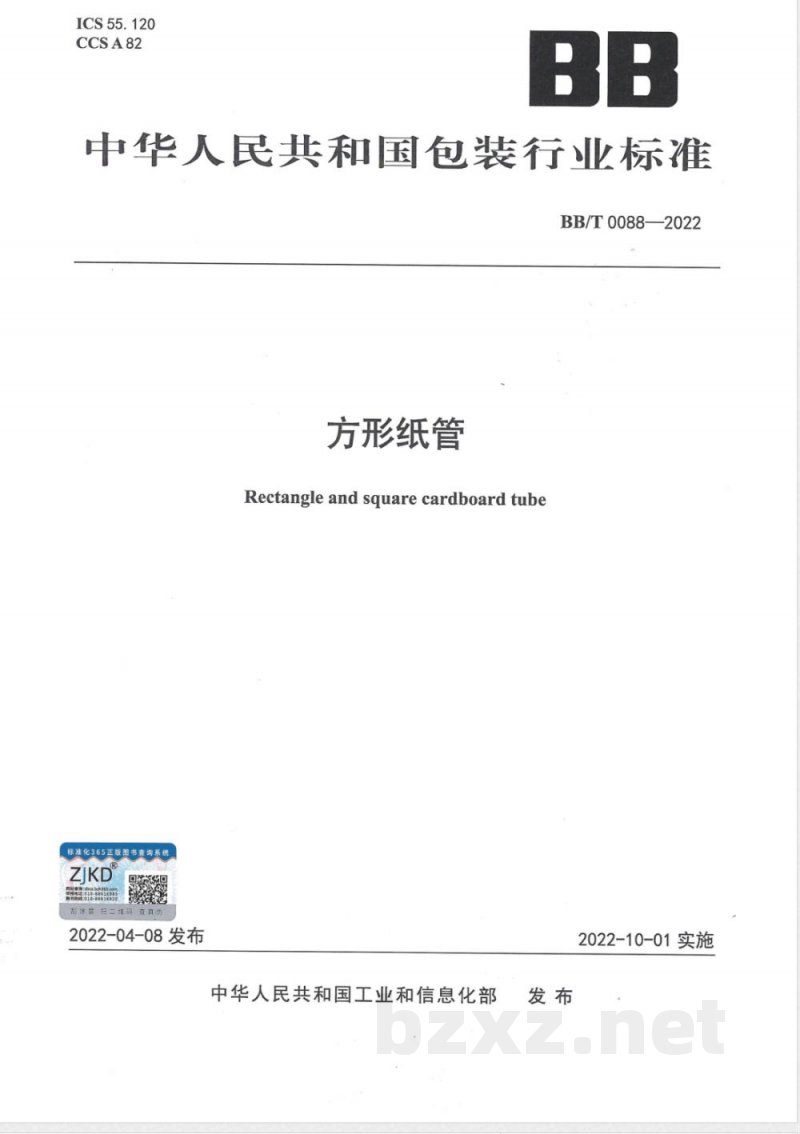

ICS 55.120 CCS A82 中华人民共和国包装行业标准 BB/T 0088—2022 方形纸管 Rectangle and square cardboard tube 2022-04-08 发布 2022-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。 本文件由中国包装联合会提出。 本文件由全国包装标准化技术委员会（SAC/TC49）归口。 本文件起草单位：广州海方科技股份有限公司、山鹰国际控股股份公司、厦门联宸包装科技有限公司、广东省惠美庄环保科技有限公司、海信容声（广东）冰箱有限公司、东莞市腾利源环保材料有限公司、中国包联电子工业包装技术委员会。 本文件主要起草人：王殿海、蓝诗理、曾清民、朱国雄、吴杏英、余显本、张朋格、黄胜文、营宗昌、林军荣、余鹏辉。 本文件为首次发布。 1 范围 本文件规定了方形纸管的分类、要求、试验方法、检验规则、标志、包装、运输和贮存。 本文件适用于以纸管原纸为原料，经螺旋碾压成型的方形纸管的生产和检验。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 462—2008 纸、纸板和纸浆分析试样水分的测定 GB/T 2828.1—2012 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 10739 纸、纸板和纸浆试样处理和试验的标准气候条件 GB/T 18455 包装回收标志 3 术语和定义 下列术语和定义适用于本文件。 3.1 方形纸管 rectangle and square cardboard tube 用纸管原纸经成型工艺制得的横截面为直角四边形的纸管。 3.2 扭曲度 torsion 将一根长度为1 m的方形纸管放在水平平面上，当其中三个角与平面接触时，另一个角呈悬空状态，此悬空角顶端到水平面的距离即为该方形纸管的扭曲度（见图1），单位为毫米。 4 分类 4.1 按力学性能分为一级方形纸管和二级方形纸管。 4.2 按截面形态分为正方形纸管和长方形纸管。 5 要求 5.1 外观 方形纸管表面及端面应平滑光洁，无污染和损伤。 制件表面纸间接缝应平整，间隙不大于1 mm。 5.2 规格尺寸 方形纸管横截面尺寸及极限偏差应符合表1规定。 截面长a或截面宽b：≤100 mm时一级偏差±0.4 mm，二级±0.6 mm；101~170 mm时一级±0.6 mm，二级±0.8 mm；>170 mm时一级±0.8 mm，二级±1.0 mm。 壁厚h：≤5 mm时一级±0.3 mm，二级±0.4 mm；>5 mm时一级±0.4 mm，二级±0.6 mm。 长度l：≤500 mm一级±1 mm，二级±1.5 mm；501~1000 mm一级±1.5 mm，二级±2.5 mm；1000~2000 mm一级±2.5 mm，二级±3.5 mm；>2000 mm一级±3 mm，二级±5 mm。 5.3 扭曲度 一级方形纸管扭曲度 t ≤ 1.5 mm；二级方形纸管 t ≤ 2 mm。 5.4 含水率 含水率应控制在 8%～13% 范围内。 5.5 纵向抗压力 方形纸管纵向抗压力应符合相应规格要求。 例如壁厚3.0 mm方形纸管常用规格： - 20×20 mm：一级 ≥3700 N - 30×30 mm：一级 ≥4600 N - 40×40 mm：一级 ≥5400 N - 50×50 mm：一级 ≥6000 N - 60×60 mm：一级 ≥6450 N - 70×70 mm：一级 ≥6950 N - 80×80 mm：一级 ≥7250 N
