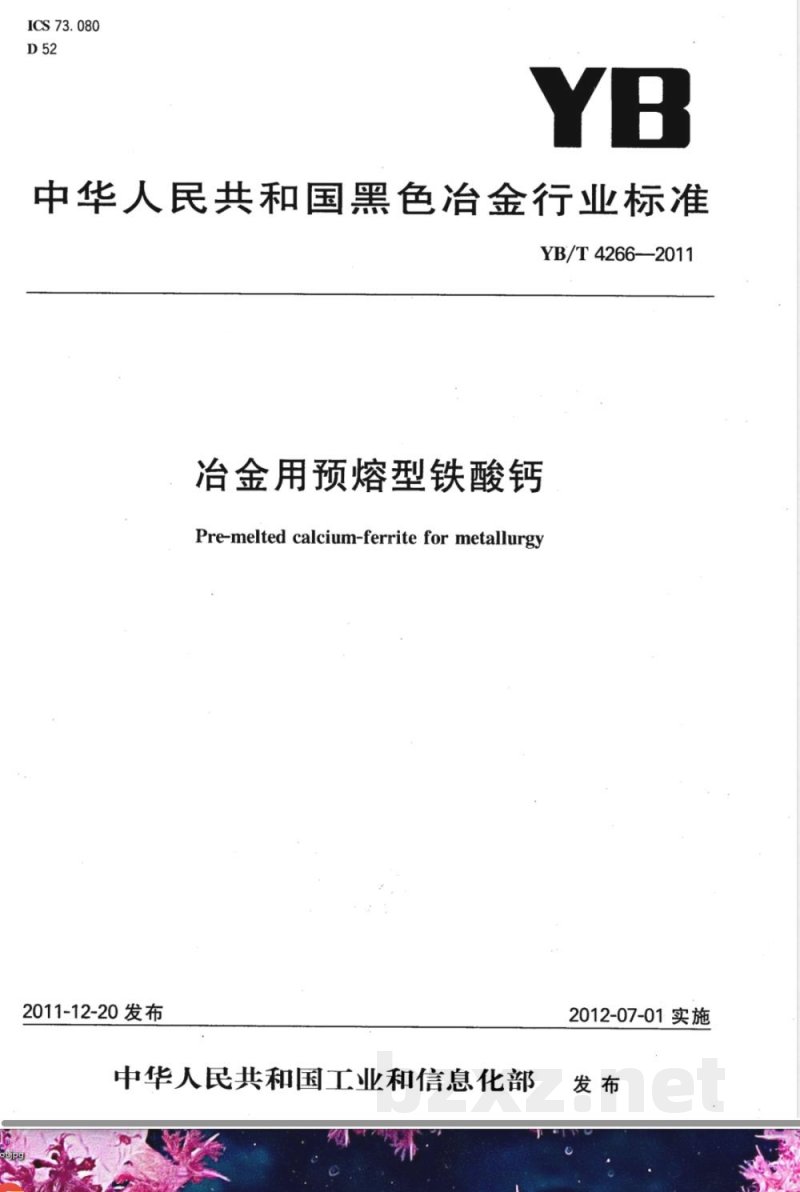

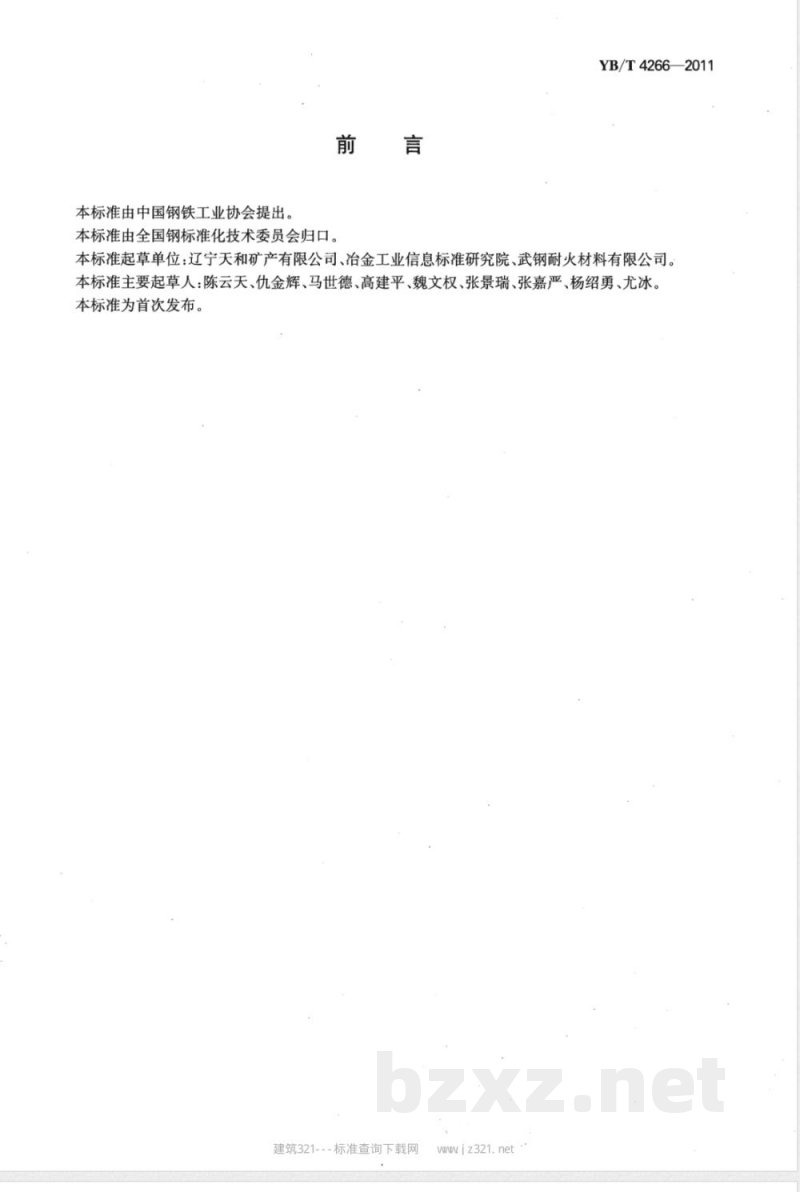

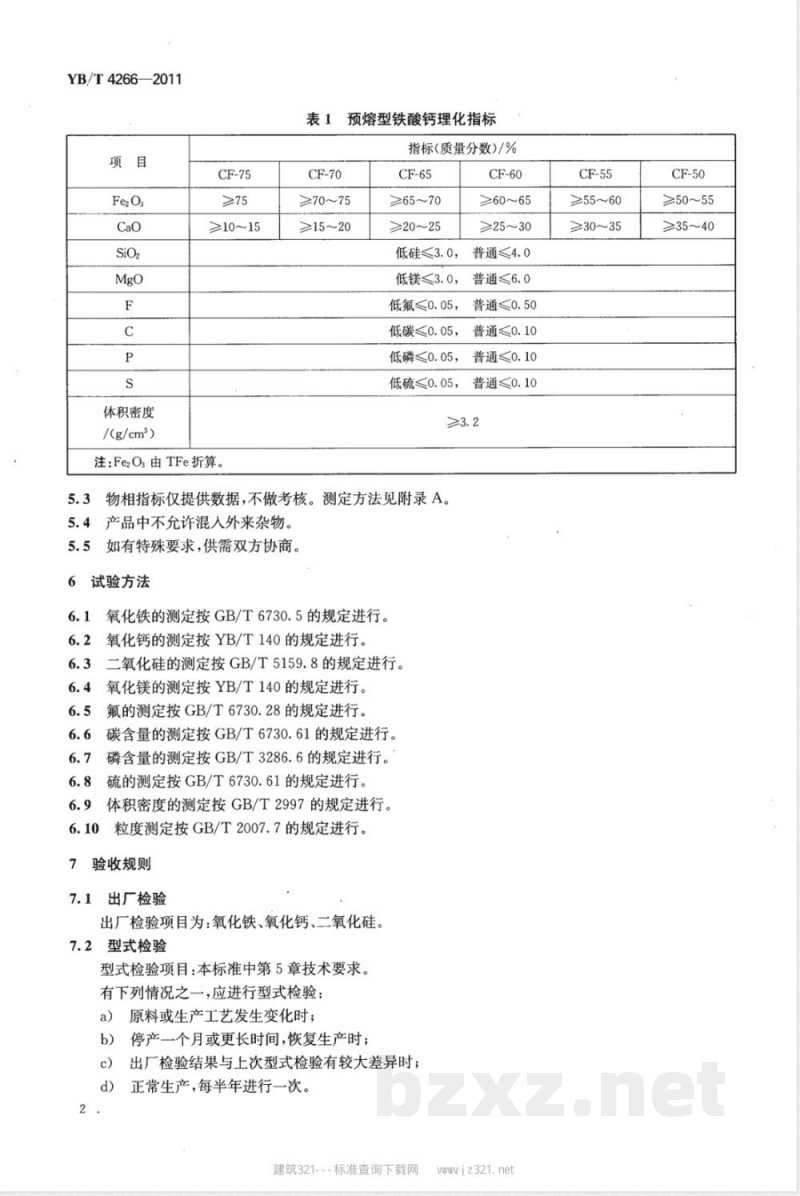

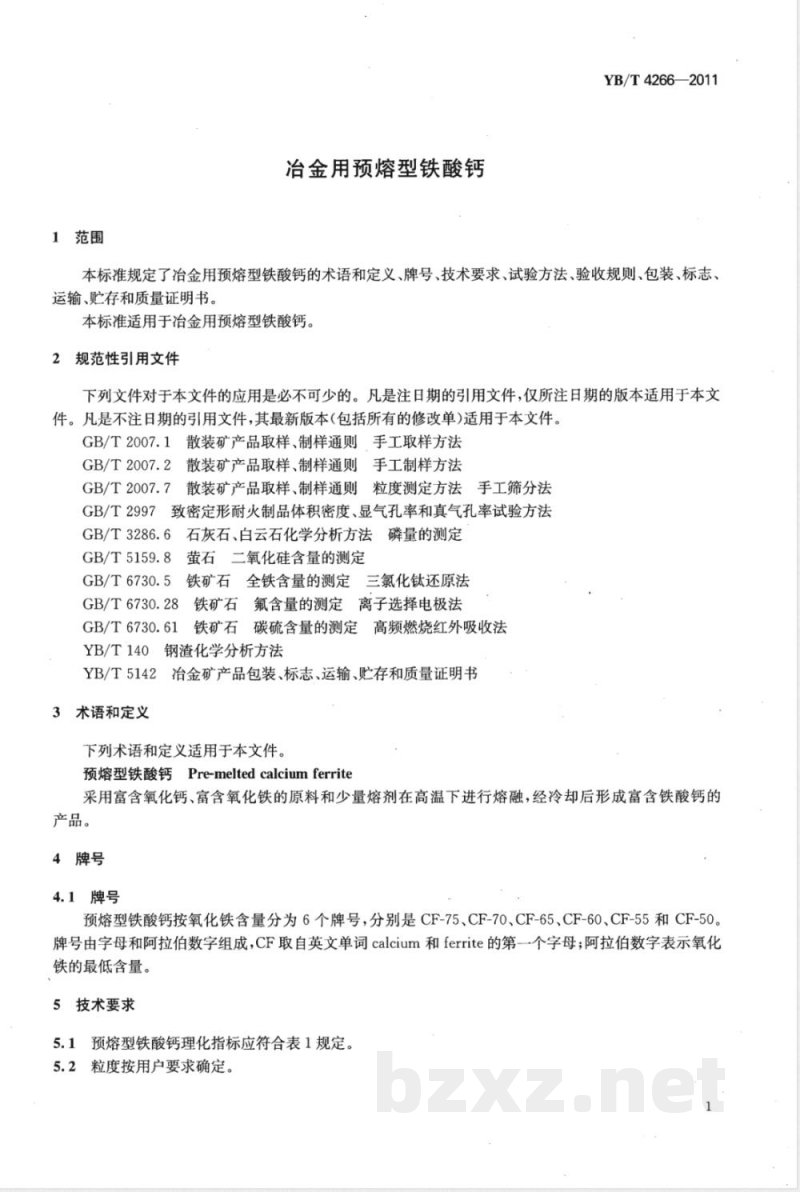

中华人民共和国黑色冶金行业标准 YB/T4266-2011 冶金用预熔型铁酸钙 发布日期：2011-12-20 实施日期：2012-07-01 前言 本标准由中国钢铁工业协会提出，全国钢标准化技术委员会归口。起草单位为辽宁天和矿产有限公司、冶金工业信息标准研究院、武钢耐火材料有限公司。主要起草人：陈云天、仇金辉、马世德、高建平、魏文权、张景瑞、张嘉严、杨绍勇、尤冰。本标准为首次发布。 1 范围 本标准规定了冶金用预熔型铁酸钙的术语和定义、牌号、技术要求、试验方法、验收规则、包装、标志、运输、储存和质量证明书。本标准适用于冶金用预熔型铁酸钙。 2 规范性引用文件 GB/T2007.1 散装矿产品取样、制样通则，手工取样方法 GB/T2007.2 散装矿产品取样、制样通则手工制样方法 GB/T2007.7 散装矿产品取样、制样通则粒度测定方法手工筛分法 GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T3286.6 石灰石、白云石化学分析方法 磷量的测定 GB/T5159.8 萤石二氧化硅含量的测定 GB/T6730.5 铁矿石全铁含量的测定 三氯化钛还原法 GB/T6730.28 铁矿石氟含量的测定 离子选择电极法 GB/T6730.61 铁矿石碳硫含量的测定 高频燃烧红外吸收法 YB/T1404 钙化学分析方法 YB/T5142 冶金矿产品包装、标志、运输、储存和质量证明书 3 术语和定义 预熔型铁酸钙 Pre-melted calcium ferrite 采用富含氧化钙、富含氧化铁的原料和少量熔剂在高温下熔融，经冷却后形成富含铁酸钙的产品。 4 牌号 4.1 预熔型铁酸钙按氧化铁含量分为6个牌号：CF-75、CF-70、CF-65、CF-60、CF-55、CF-50。牌号由 CF 字母和阿拉伯数字组成，CF 取自英文 calcium 和 ferrite 的首字母，数字表示氧化铁最低含量。 5 技术要求 5.1 理化指标应符合表1： 表1 预熔型铁酸钙理化指标 牌号 | Fe2O3/% | CaO/% | SiO2/% | MgO/% | C/% | P/% | S/% | 体积密度/(g/cm³) CF-75 | ≥75 | ≥10-15 | ≤3.0 | ≤3.0 | ≤0.05 | ≤0.05 | ≤0.05 | - CF-70 | ≥70-75 | ≥15-20 | ≤4.0 | ≤6.0 | ≤0.50 | ≤0.10 | ≤0.10 | - CF-65 | ≥65-70 | ≥20-25 | ≤4.0 | ≤6.0 | ≤0.50 | ≤0.10 | ≤0.10 | - CF-60 | ≥60-65 | ≥25-30 | ≤4.0 | ≤6.0 | ≤0.50 | ≤0.10 | ≤0.10 | ≥3.2 CF-55 | ≥55-60 | ≥30-35 | - | - | - | - | - | - CF-50 | ≥50-55 | ≥35-40 | - | - | - | - | - | - 注：Fe2O3 由 TFe 折算，物相指标仅提供数据，不做考核。5.2 粒度按用户要求确定。5.3 产品中不得混入外来杂物。5.4 特殊要求由供需双方协商。 6 试验方法 6.1 氧化铁按 GB/T6730.5 测定。 6.2 氧化钙按 YB/T140 测定。 6.3 二氧化硅按 GB/T5159.8 测定。 6.4 氧化镁按 YB/T140 测定。 6.5 氟按 GB/T6730.28 测定。 6.6 碳按 GB/T6730.61 测定。 6.7 磷按 GB/T3286.6 测定。 6.8 硫按 GB/T6730.61 测定。 6.9 体积密度按 GB/T2997 测定。 6.10 粒度按 GB/T2007.7 测定。 7 验收规则 7.1 出厂检验：项目包括氧化铁、氧化钙、二氧化硅。 7.2 型式检验：项目按第5章技术要求进行。在原料或生产工艺变化、停产超过一个月恢复生产、出厂检验结果与上次型式检验差异较大时，应进行型式检验。正常生产情况下，每半年进行一次型式检验。
