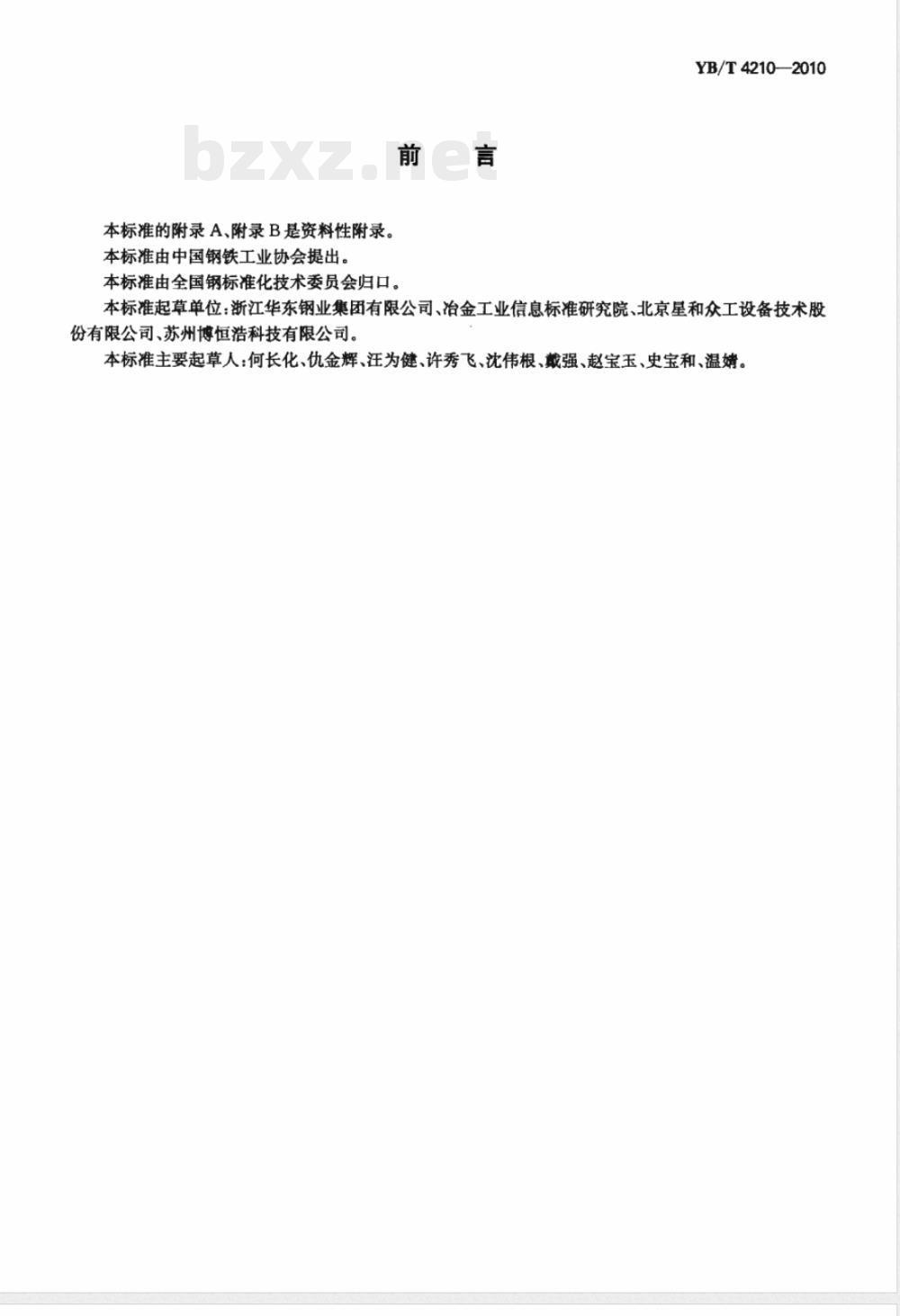

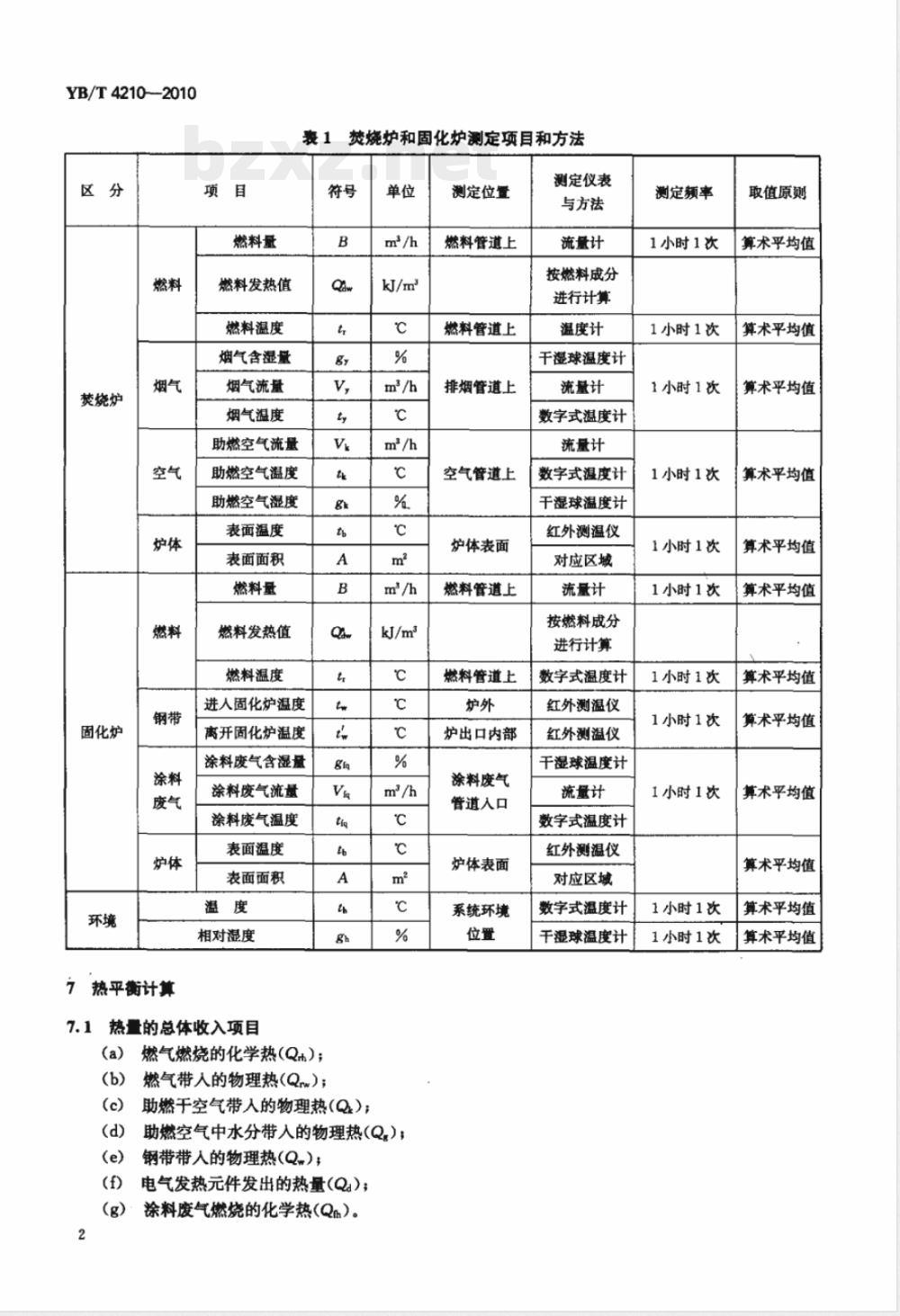

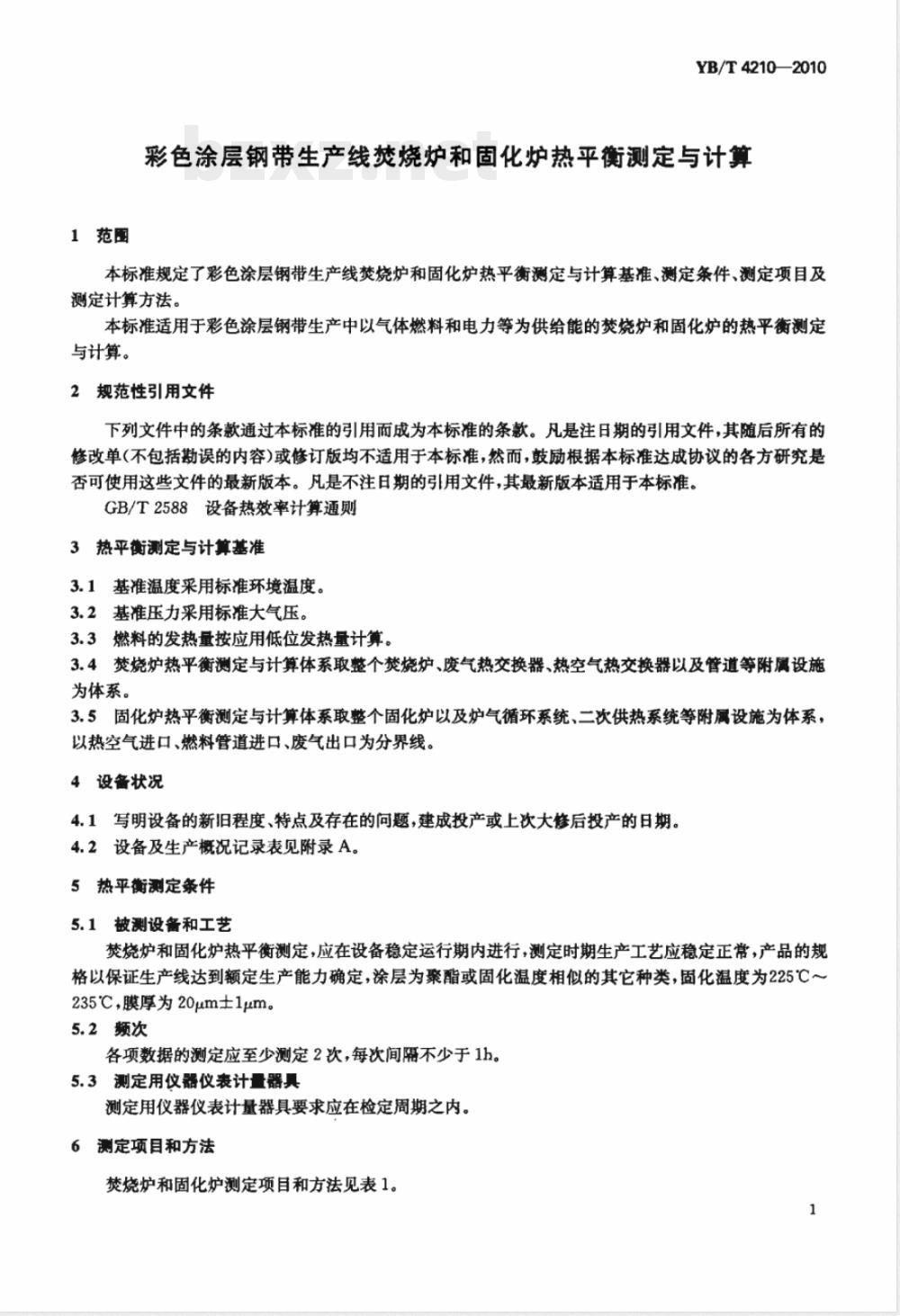

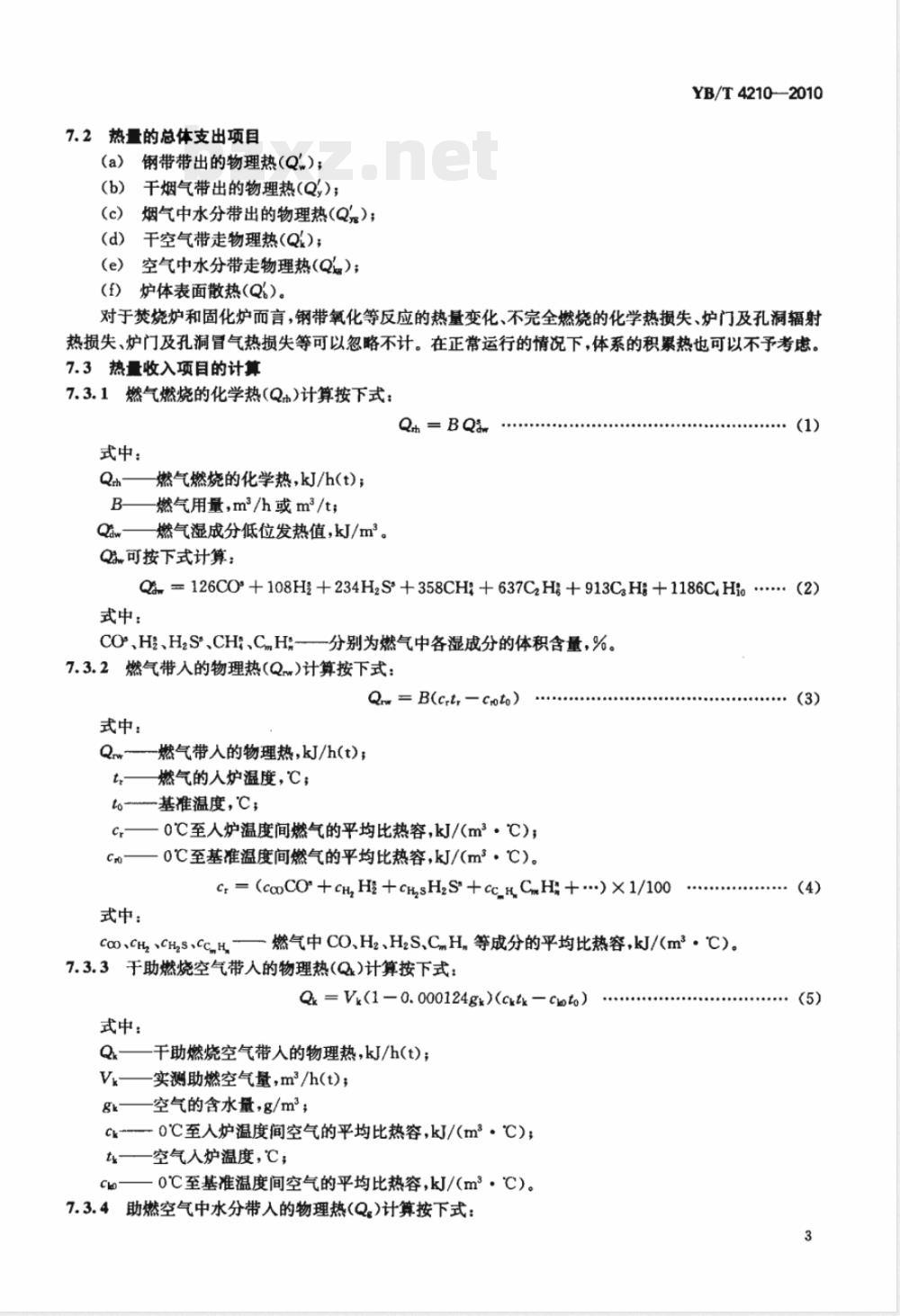

ICS 77.140.50 H46 YB 中华人民共和国黑色冶金行业标准 YB/T 4210—2010 彩色涂层钢带生产线焚烧炉和固化炉热平衡测定与计算 Determination and calculation of heat balance of incinerator and solidification furnace for CCL 2010-08-16发布 2010-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准的附录A、附录B为资料性附录。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：浙江华东钢业集团有限公司、冶金工业信息标准研究院、北京星和众工设备技术股份有限公司、苏州博恒浩科技有限公司。本标准主要起草人：何长化、仇金辉、汪为健、许秀飞、沈伟根、戴强、赵宝玉、史宝和、温婧。 1 范围 本标准规定了彩色涂层钢带生产线焚烧炉和固化炉热平衡测定与计算的基准、测定条件、测定项目及计算方法。 本标准适用于彩色涂层钢带生产过程中以气体燃料和电力等为能源的焚烧炉和固化炉热平衡测定与计算。 2 规范性引用文件 GB/T 2588 设备热效率计算通则 3 热平衡测定与计算基准 3.1 基准温度采用标准环境温度。 3.2 基准压力采用标准大气压。 3.3 燃料发热量按低位发热量计算。 3.4 焚烧炉热平衡体系包括焚烧炉本体、废气热交换器、热空气热交换器及相关管道等附属设施。 3.5 固化炉热平衡体系包括固化炉本体、炉气循环系统及二次供热系统等附属设施，以热空气进口、燃料进口及废气出口为边界。 4 设备状况 应说明设备新旧程度、特点及存在问题，并记录投产或大修时间。设备及生产概况见附录A。 5 热平衡测定条件 5.1 测定应在设备稳定运行期间进行，生产工艺必须稳定，产品规格应保证生产线达到额定能力，涂层类型为聚酯或类似材料，固化温度225℃～235℃，膜厚20μm±1μm。 5.2 各项数据至少测定2次，间隔不少于1小时。 5.3 测定仪器仪表应在检定有效期内。 6 测定项目和方法 焚烧炉和固化炉测定项目包括燃料、烟气、空气、钢带及炉体等参数。 主要测定内容： 燃料参数：燃料量、发热值、温度。 烟气参数：含湿量、流量、温度及成分分析。 空气参数：助燃空气流量、温度及湿度。 钢带参数：进炉温度及离炉温度。 炉体参数：表面温度及表面积。 涂料废气参数：流量、温度及含湿量。 测定方法包括流量计测量、温度计测量、干湿球法测湿度、红外测温、数字温度计及化学成分分析等。 7 热平衡计算 热量收入主要包括： （a）燃气燃烧的化学热Q； （b）燃气带入的物理热Q； （c）助燃空气带入的物理热Q； （d）助燃空气中水分带入的物理热Q； （e）钢带带入的物理热Q； （f）电加热元件发出的热量Qa； （g）涂料废气燃烧的化学热Q。 以上各项用于综合计算焚烧炉及固化炉热平衡。
