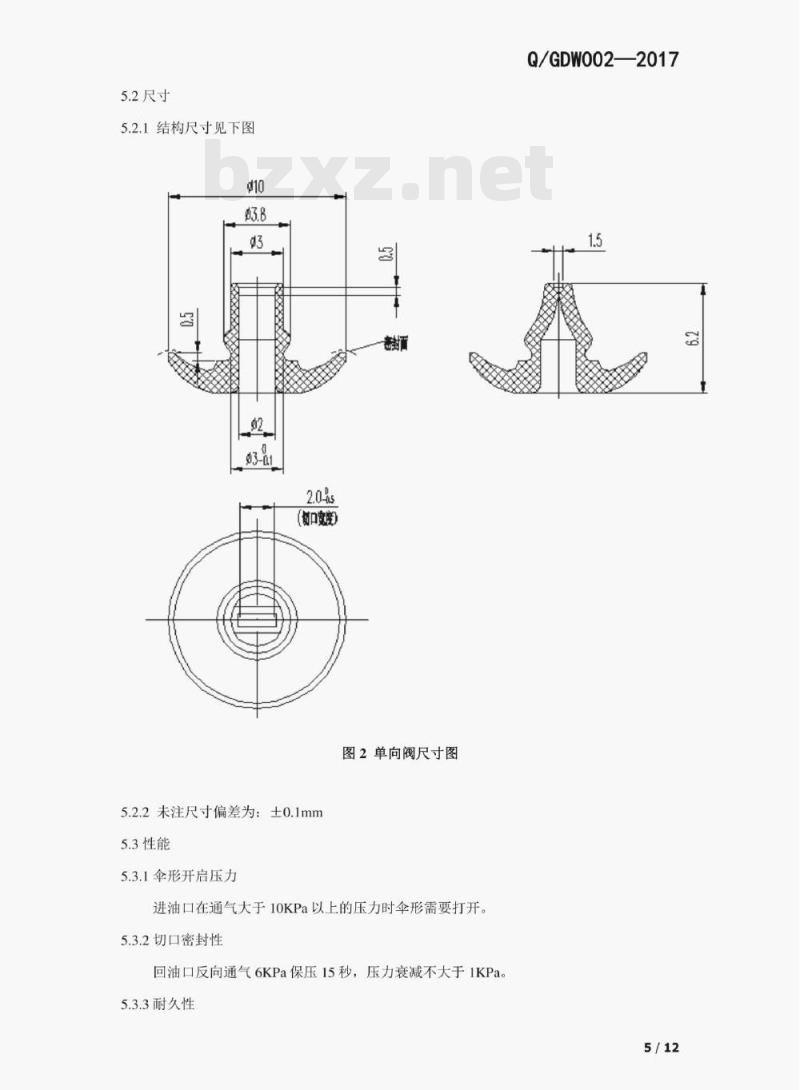

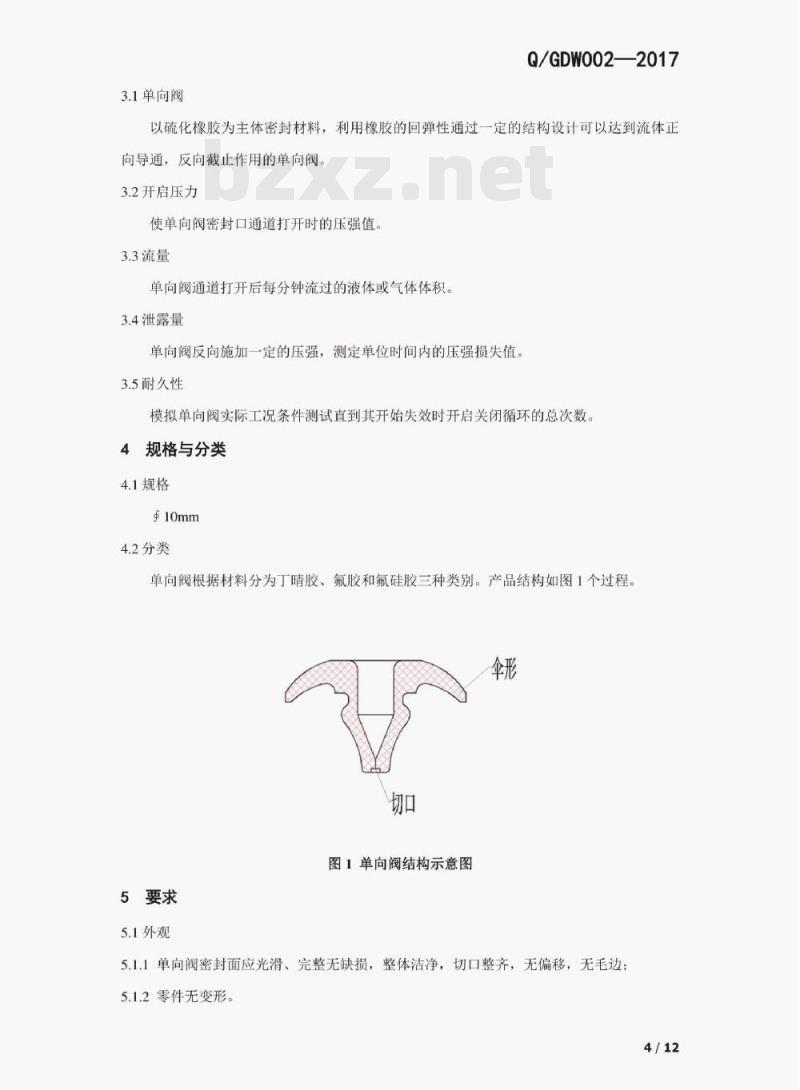

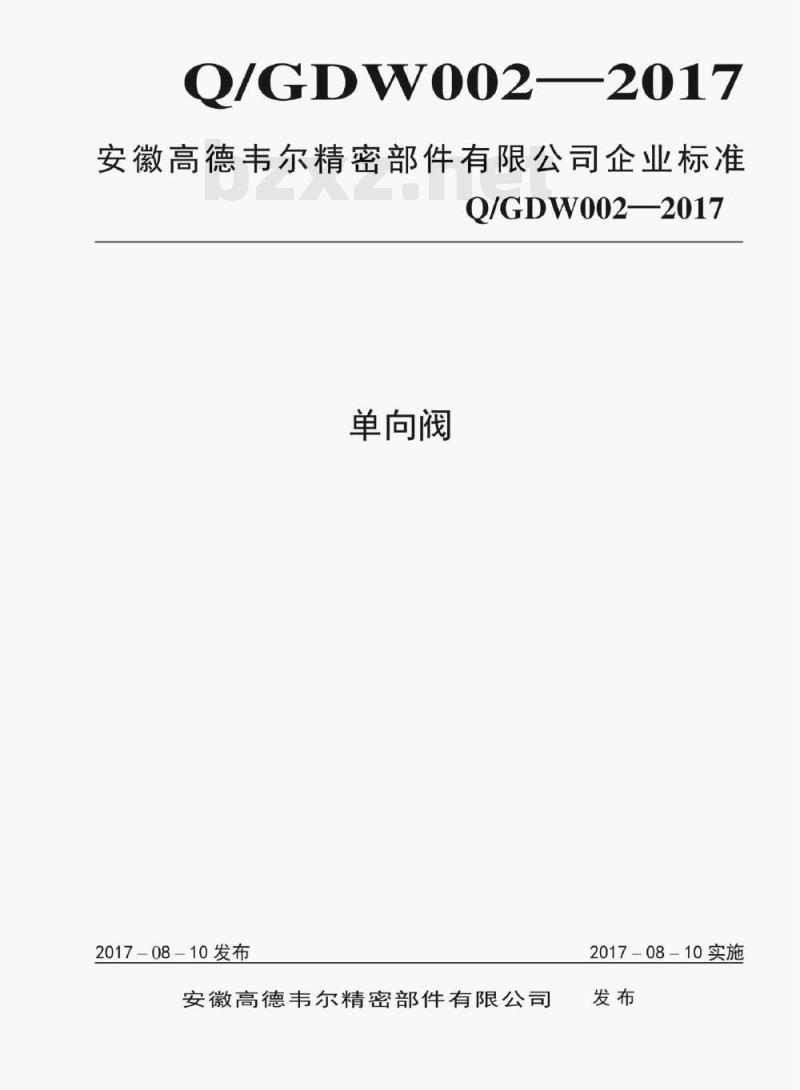

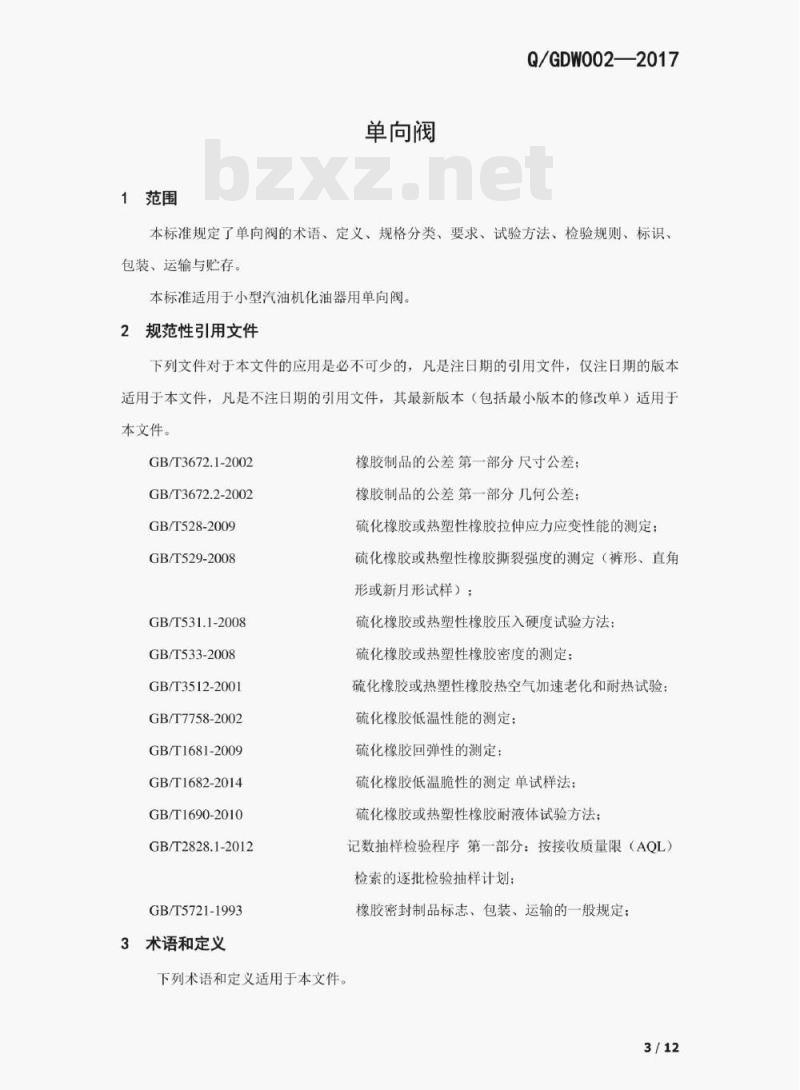

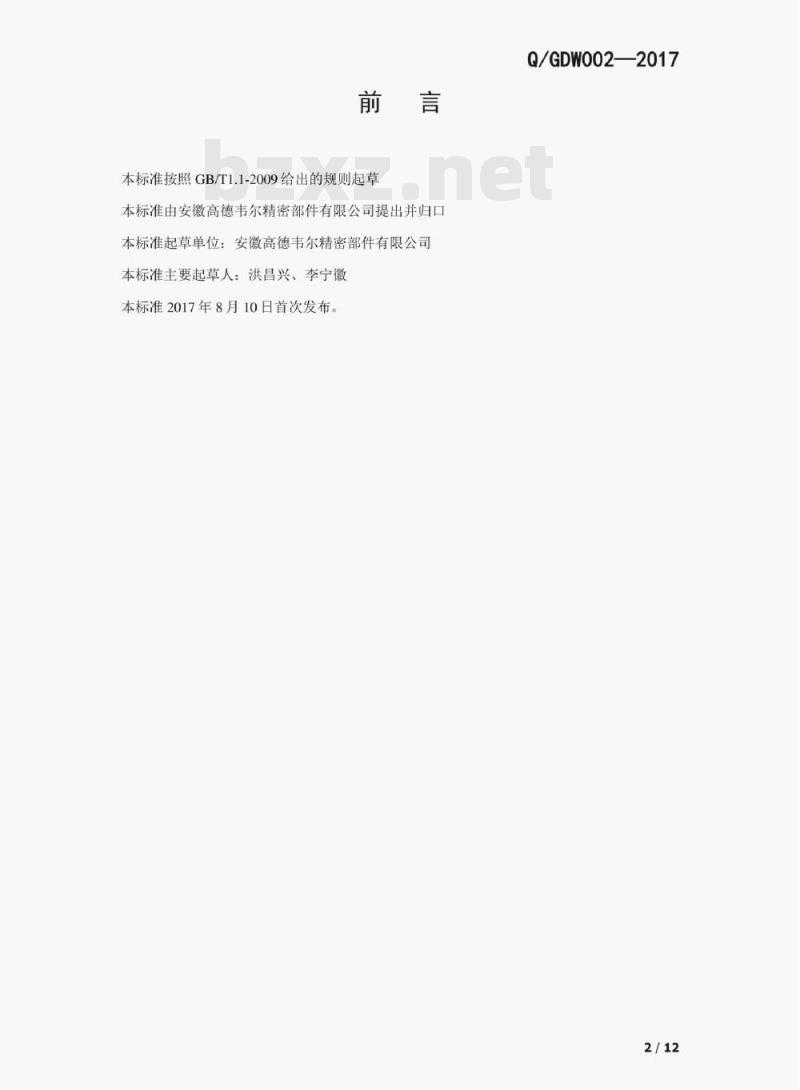

Q/GDW002-2017 安徽高德韦尔精密部件有限公司企业标准 单向阀 2017-08-10发布 安徽高德韦尔精密部件有限公司 2017-08-10实施 前言 本标准按照GB/T1.1-2009规则起草，由安徽高德韦尔精密部件有限公司提出并归口，主要起草人包括洪昌兴、李宁徽。本标准首次发布于2017年8月10日。 1 范围 本标准规定了单向阀的术语、定义、规格分类、要求、试验方法、检验规则、标识、包装、运输与贮存，适用于小型汽油机化油器用单向阀。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的，注日期的引用文件仅适用注日期版本，不注日期的引用文件其最新版本（包括修改单）适用。涉及标准包括GB/T3672.1-2002、GB/T3672.2-2002、GB/T528-2009、GB/T529-2008、GB/T531.1-2008、GB/T533-2008、GB/T3512-2001、GB/T7758-2002、GB/T1681-2009、GB/T1682-2014、GB/T1690-2010、GB/T2828.1-2012、GB/T5721-1993。 3 术语和定义 3.1 单向阀：以硫化橡胶为主体密封材料，利用橡胶回弹性通过一定结构设计实现流体正向导通、反向截止作用的阀门。 3.2 开启压力：使单向阀密封口通道打开时的压强值。 3.3 流量：单向阀通道打开后每分钟流过的液体或气体体积。 3.4 泄露量：单向阀反向施加一定压强时单位时间内的压强损失值。 3.5 耐久性：模拟单向阀实际工况条件测试，记录开启关闭循环的总次数直到阀门失效。 4 规格与分类 4.1 规格：直径10mm。 4.2 分类：按材料分为丁晴胶、氟胶和氟硅胶三类。产品结构如图1所示，为伞形结构。 5 要求 5.1 外观：密封面光滑、完整，无缺损，整体洁净，切口整齐，无偏移和毛边；零件无变形。 5.2 尺寸：结构尺寸按图2所示，未注尺寸偏差±0.1mm。 5.3 性能： 5.3.1 伞形开启压力：进油口通气压力大于10KPa时伞形需开启。 5.3.2 切口密封性：回油口反向通气6KPa保压15秒，压力衰减不大于1KPa。 5.3.3 耐久性：每分钟40±5次泵油循环，20000次以上单向阀无破裂。 6 试验方法 6.1 外观：在自然光或40W灯光下20cm距离目测。 6.2 尺寸：使用示值精度0.001mm的影像测量仪测量。 6.3 性能测试： 6.3.1 伞形开启压力测试： 6.3.1.1 仪器：压力流量测试仪（电子压力计量程0～200KPa，精度0.1KPa）、试验工装如图4所示。 6.3.1.2 方法：将试验工装接口与测试仪气管连接，正确安放样品，启动测试仪充气加压，当单向阀伞形开启时记录压力，继续加压可记录压力与流量关系并绘制曲线图。
