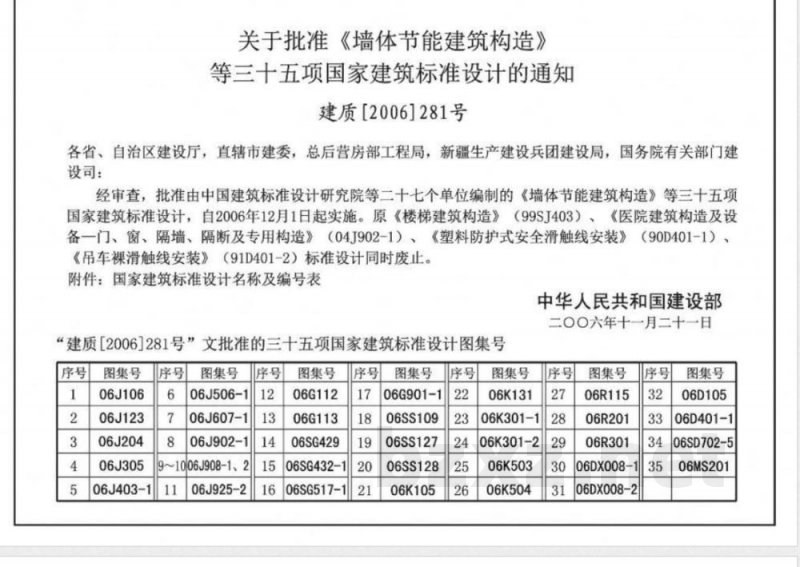

关于批准《墙体节能建筑构造》等三十五项国家建筑标准设计的通知建质【20061281号
各省、自治区建设厅，直辖市建委，总后营房部工程局，新疆生产建设兵团建设局，国务院有关部门建设司：
经审查，批准由中国建筑标准设计研究院等二十七个单位编制的《墙体节能建筑构造》等三十五项国家建筑标准设计，自2006年12月1日起实施。原《楼梯建筑构造》（99SJ403）、《医院建筑构造及设备一门、窗、隔墙、隔断及专用构造》（04J902-1）、《塑料防护式安全滑触线安装》（90D401-1）《吊车裸滑触线安装》（91D401-2）标准设计同时废止。附件：国家建筑标准设计名称及编号表中华人民共和国建设部
二O〇六年十一月二十一日
“建质[2006]281号”文批准的三十五项国家建筑标准设计图集号序号
图集号
06J106
06J123
06J204
06J305
06J403-1
图集号
06J506-1免费标准bzxz.net
06J607-1
06J902-1
1006J908-1、2
06J925-2
图集号
06G112
06G113
06SG429
06SG432-1
06SG517-1
图集号
06G901-1
06SS109
06SS127
06SS128
06K105
图集号
06K131
06K301-1
06K301-2
06K503
06K504
图集号
06R115
06R201
06R301
06DX008-
06DX008-2
图集号
06D105
06D401-1
06SD702-5
06MS201

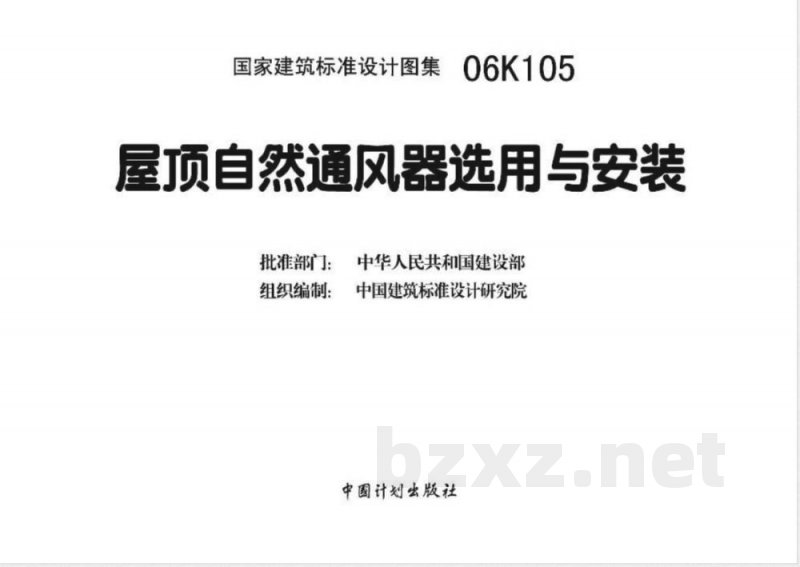

国家建筑标准设计图集
06K105
屋顶自然通风器选用与安装
批准部门：
组织编制：
中华人民共和国建设部
中国建筑标准设计研究院
中國计划出版社

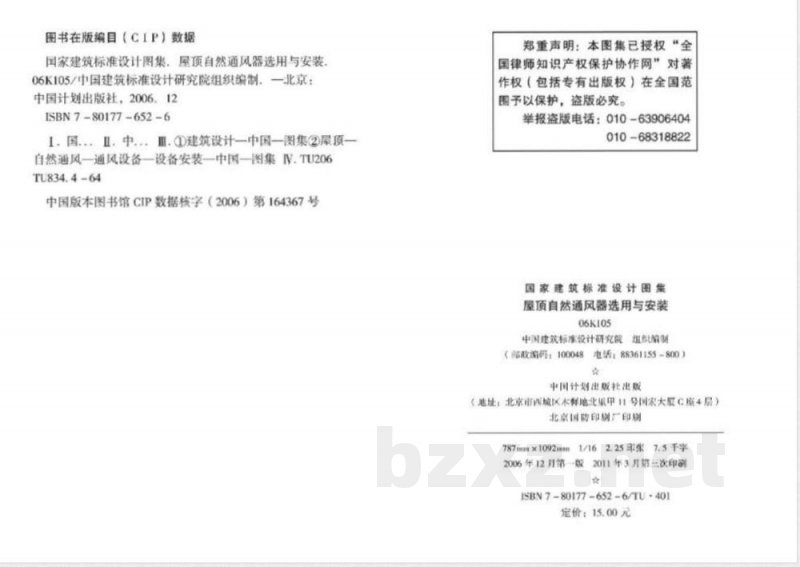

图书在版编目（CIP）数据
国家建筑标准设计图集，屋顶自然通风器选用与安装06K105/中国建筑标准设计研究院组织编制，一北京：中国计划出版社，2006.12
ISBN7-80177-652-6
1.国...，中..．Ⅲ.建筑设计一中国一图集②顶一自然通风一通风设备一设备安装一中国一图集IV.TU206TU834.4-64
中国版本图书馆CIP数据核字（2006）第164367号郑重声明：本图集已授权全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
屋顶自然通风器选用与安装
06K105
中国建筑标准设计研究院组织编制（邮政编码：100048电话：88361155-800）中国计划出版社出版
（地址：北京市西城区术辉地北里甲11号国农大厦C座4层）北京国防印刷广印制
787mmx1092mm1/162.25串账7.5千字2006年12月第一版2011年3月第三次印别ISBN7-80177-652-6/TU-401
定价：15.00元

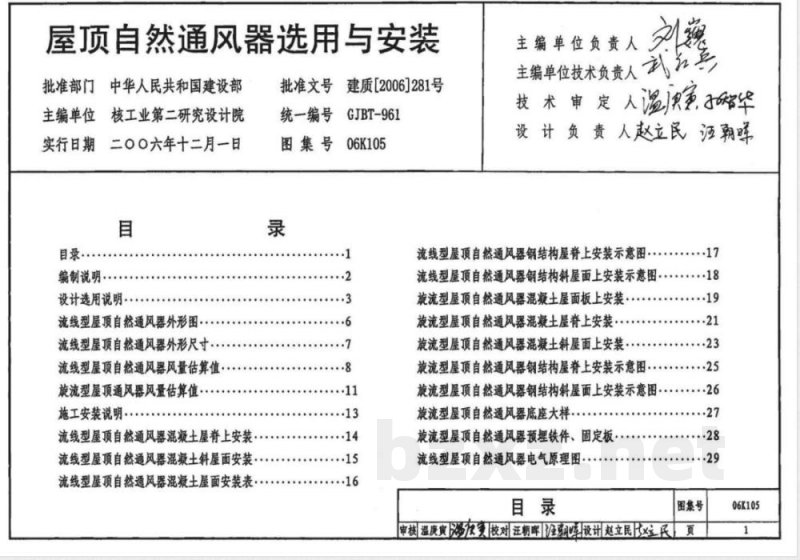

屋顶自然通风器选用与安装
批准部门中华人民共和国建设部主编单位核工业第二研究设计院实行日期二〇〇六年十二月一日目
编制说明…
设计选用说明
流线型屋顶自然通风器外形图·流线型屋顶自然通风器外形尺寸，流线型屋顶自然通风器风量估算值：旋流型屋顶通风器风量估算值
施工安装说明：
批准文号建质[2006]281号
统一编号GJBT-961
图集号06K105
主编单位负责人
主编单位技术负责人
技术审定
设计负责人赵立民朝晖
流线型屋顶自然通风器钢结构屋脊上安装示意图..·2
流线型屋顶自然通风器混凝土屋脊上安装.。流线型屋顶自然通风器混凝土斜屋面安装流线型屋顶自然通风器混凝土屋面安装表.·14
流线型屋顶自然通风器钢结构斜屋面上安装示意图..旋流型屋顶自然通风器混凝土屋面板上安装，旋流型屋顶自然通风器混凝土屋脊上安装·旋流型屋顶自然通风器混凝土斜屋面上安装..旅流型屋顶自然通风器钢结构屋脊上安装示意图·..12
..·25
旋流型屋顶自然通风器钢结构斜屋面上安装示意图...26旋流型屋顶自然通风器底座大样，旋流型屋顶自然通风器预埋铁件、固定板...流线型屋顶自然通风器电气原理图.。目录
图集号
申核温康寅多校对汪朝晖车设计赵立民民页06K105
1.设计依据
编制说明
4.2在平板型和坡型钢制屋面板上安装，需要现场配合开洞。1.1本图集是根据建质函【2006】第71号文《2006年国家建筑标准设计编制工作计划》有关要求编制的，1.2本图集引用的规范标准：
《采暖通风与空气调节设计规范》GB50019-2003《通风与空调工程施工质量验收规范》GB50243-2002《公共建筑节能设计标准》GB50189-20052.适用范围
2.1工业大型厂房和民用建筑高大空间需要采用自然通风的场所。2.2利用自然通风比较经济适用的场所。2.3采用自然通风器应充分考虑当地室外气象条件。3.自然通风器类型
自然通风器类型很多本图集仅列出以下两种类型，3.1流线型屋项自然通风器一安装在建筑物的屋项上，利用室内外空气温差形成的热压作用达到置换室内空气的装置。3.2旋流型屋项自然通风器一利用室外大气流动的风压和室内外空气温差的热压共同作用达到置换室内空气的装置。4.自然通风器的基础安装
4.1在混凝土现浇基础和预制屋面板上安装，需要建筑结构预留安装洞。
4.3屋顶自然通风器安装基础的屋面防水做法参照建筑防水做法。5.电气控制
屋顶自然通风器分为带启闭阀和不带启闭阀两种。带启闭阅的配有电动机执行器和远传控制线路装置。6.本图集列出的自然通风器不包含各类屋项排风帽。编制说明
图集号
审核温庚寅多校对汪期晖汉潮设计赵立民这主民页06K105
设计选用说明
自然通风器的用途是不消耗电能就能自动排出房间的余热，对房间进行通风换气，改善房间内的温度及卫生条件。在工程中应用自然通风器能取得一定的通风节能效果。1.自然通风器的选型的一般原则1.1自然通风器必须在明确建筑物类型、功能及其外围护结构条件下，与土建结构专业密切配合，进行合理选择，不能仅以通风量作为选择依据。
1.2自然通风器选型要基于自然通风设计计算，并在土建结构专业配合下，对选用的自然通风器进行初步布置，再根据布置情况进行自然通风校核计算，确保建筑物的通风换气要求。1.3在锅炉间、汽机间等有大量余热的车间，主要利用室内外空气温差形成的热压差进行通风。在此类大温差场合，宜选用流线型屋项自然通风器。
1.4在同时利用热压差及风压差的场合，即室内外温差相对较小，但室外常年平均风速较大的场合，宜选用屋项旋流通风器，2.自然通风器的选型
自然通风器的选型正确与否，对自然通风效果影响很大。如选用不当，会造成通风系统通风不畅，不能达到预期的设计要求。2.1流线型屋顶自然通风器选型
2.1.1排风口面积计算。自然排风口面积按下式计算（注：进、排风口面积计算公式均摘自《采暖通风与空气调节设计规范》GB50019-2003附录F）：
Fp=Gp/3600x[2gPphp(pwf-Pnp)/,J-53式中F。一自然排风口面积（m2）；Gp一排风量（kg/h）；
hp一排风口中心与中和界的高差（m），对于流线型屋顶自然通风器而言，排风口中心为其设备项部：Pp一排风温度下的空气密度（kg/m2）；Pwf-夏季通风室外计算温度下的空气密度（kg/m2）；Pnp一室内空气的平均密度（kg/m2），按作业地带和排风处空气密度的平均值采用：
专p-排风口的局部阻力系数；
g-重力加速度（9.81m/s2）。
2.1.2进风口面积计算。自然通风进风口的面积按下式计算：Fj=G;/±3600x[2gPwth;(pwf-Pnp)/,J0.5式中F：一自然进风口面积（m2）；G，一进风量（kg/h），G,应大于等于Gp；h，一进风口中心与中和界的高度差（m）；设计选用说明
图集号
审核温庚寅多校对赵立民民设计汪朝晖门朝晖页06K105
Pwf-夏季通风室外计算温度下的空气密度（kg/m2）；Pnp一室内空气的平均密度（kg/m2），按作业地带和排风处空气密度的平均值采用：
专；一进风口的局部阻力系数；g-重力加速度（9.81m/s2）。
2.1.3流线型屋顶自然通风器的选用。流线型屋顶自然通风器可以是一个完整的独立单元，也可以由两个端头单元和若干个中间单元组成。每个单元喉口处宽度（A）为系列值，每个单元长度的标准值一般为3~5m，可组合使用。在设备选型中，要根据流线型屋项自然通风器设备项部与中和界的高差（he，单位：m）、室内外温差（Tp-tw）、需要排出的风量等参数，确定喉口宽度值（A）及每米排风量，计算出总长度，最终确定单元数。所有单元长度之和应大于等于计算出的总长度。在单元数确定后，应根据2.1.1中提供的公式进行自然通风排风口面积的核算，以确定是否能满足自然通风要求，2.1.4流线型屋项自然通风器选用的注意事项：（1）根据2.1.2中提供的公式计算自然通风进风口面积，选用进风口。应确保进风口的有效通风面积不小于自然通风进风口面积计算值。
（2）流线型屋顶自然通风器屋面安装，应由土建专业密切配合，预留洞及设计安装基础，
（3）由于流线型屋顶项自然通风器体积较大，应考虑能够承受的最大风荷载。
（4）流线型屋项自然通风器一般安装于屋面较高处，应由电气专业根据当地的气候条件，必要时采取防雷接地措施。2.2屋项旋流通风器的选型
2.2.1屋顶旋流通风器特性要求：（1）屋项旋流通风器应能在室外风速0.2m/s、室内外温差0.5℃以上即能旋转，并能够不间断运行。（2）屋顶旋流通风器运行时，应平稳可靠，无噪声。（3）屋项旋流通风器应安装筒便。在坡屋面上安装时，应能方便将其旋转涡轮的轴线调整为竖直状态。2.2.2屋顶旋流通风器选用。屋顶旋流通风器一般由球形涡壳（轮）、涡轮轴、支撑轴承、排风筒及防水安装基座等主要构件组成。屋顶旋流通风器的型号确定后，通风量主要取决于室内外温差（T。一tw）及室外风速：为了设计选用方便，设备相关技术资料提供了不同室内外温差、室外风速下屋项旋流通风器的排气量，即不同工况下的旋流通风器的额定排气量（L。），其中风速通常取室外常年平均风速作为参考值。由于不同工况下的排风量是不同的，因此应根据实际计算的室设计选用说明
图集号
审核温康寅设校对赵立民女主民设计汪朝晖朝通页
06K105
内外温差、当地的室外常年平均风速，确定旋流通风器的设计运行工况，由设备相关技术资料或样本中查取额定排风量，再根据室内需要换气次数及房间容积，按下式计算选用屋顶旋流通风器的数量：n=VrxN/Lp
式中n-通风器计算数量；
Vr-房间容积；
N一室内通风换气次数，按相关的设计手册选用；L。一屋顶旋流通风器的额定排气量（m2/h）。实际选用的屋项旋流通风器数量应不小于通风器计算数量。屋项旋流通风器的实际选用数量与其额定排气量的乘积，即计算排风量Gp,应大于等于房间要求的排风量。2.2.3屋项旋流通风器选用的注意事项：（1）在选定屋预旋流通风器数量后，为保证屋项旋流通风器正常运行，应按2.1.2节中给出的计算方法，进行进风口面积的计算，选定安装合适数量的进风口。
（2）为使屋顶旋流通风器能够实现设计要求的排风量，选用时需核实室内外温差及当地的室外常年平均风速，应能满足屋项旋流通风器稳定运行的要求。如有必要，可请厂家配合进行选型设计。（3）屋顶旋流通风器的安装基础及预留洞，应与土建结构专业密切配合。
（4）根据当地的气候条件，必要时，由电气专业采取防雷接地措施。
（5）应根据屋项旋流通风器运行环境，选择合适的材料，使其不变形、不锈蚀，以保证平稳运行和较长的使用寿命。设计选用说明
审核温庚寅总校对赵立民这立民设计汪朝晖潮味图集号
06K105
泛水板
L=nx3000
L=nx3000
导流板
防雨板
注：尺寸值见本图集第7页，
泛水板
流线型屋顶自然通风器外形图
审核 温庚寅化多校对汪朝晖经熟晖设赵立民女主民图集号
06K105
HZT-15
HZT-20
HZT-25
HZT-30
HZT-35
HZT-40
HZT-45
HZT-50
HZT-55
HZT-60
HZT-80
流线（HZT）型屋顶通风器外形尺寸喉口尺寸
外形尺寸及重量
1.屋顶通风器每3m组成一个单元，完整的屋顶通风器可以是一个完整的独立单元，也可以由两个端头单元和若干个中间单元组成。2.如设置电动阀门，则每2个单元配1个电动执行机构。电动执行器电源380V、50Hz3.本表是根据江苏海门市升海空调设备有限公司提供的资料编制、重量(kg/m)
电机功率
(kw/6m)
流线型屋顶自然通风器外形尺寸审核温康寅强作多校对汪朝晖响峰设计赵立民赵主民图集号
06K105
