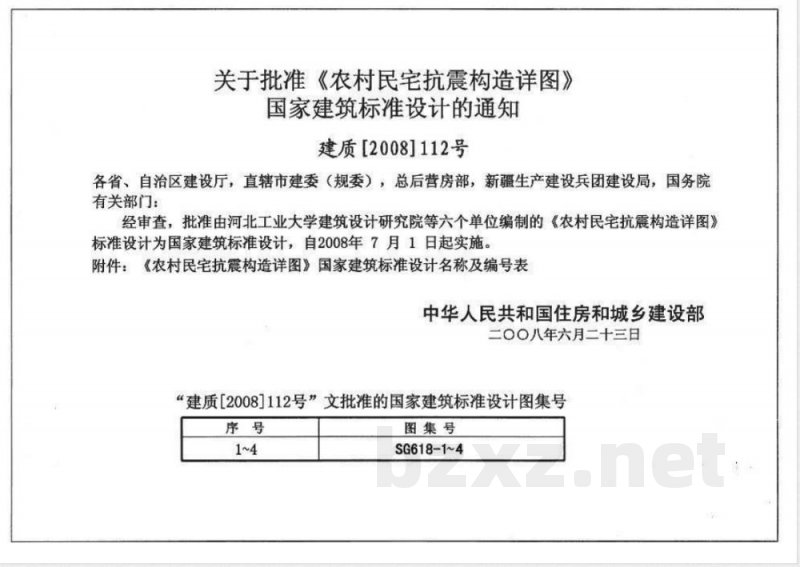

关于批准《农村民宅抗震构造详图》国家建筑标准设计的通知
建质[2008]112号
各省、自治区建设厅，直辖市建委（规委），总后营房部，新疆生产建设兵团建设局，国务院有关部门：
经审查，批准由河北工业大学建筑设计研究院等六个单位编制的《农村民宅抗震构造详图》标准设计为国家建筑标准设计，自2008年7月1日起实施。附件：《农村民宅抗震构造详图》国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇〇八年六月二十三日
“建质2008】112号”文批准的国家建筑标准设计图集号序号
图集号
SG618-1~4

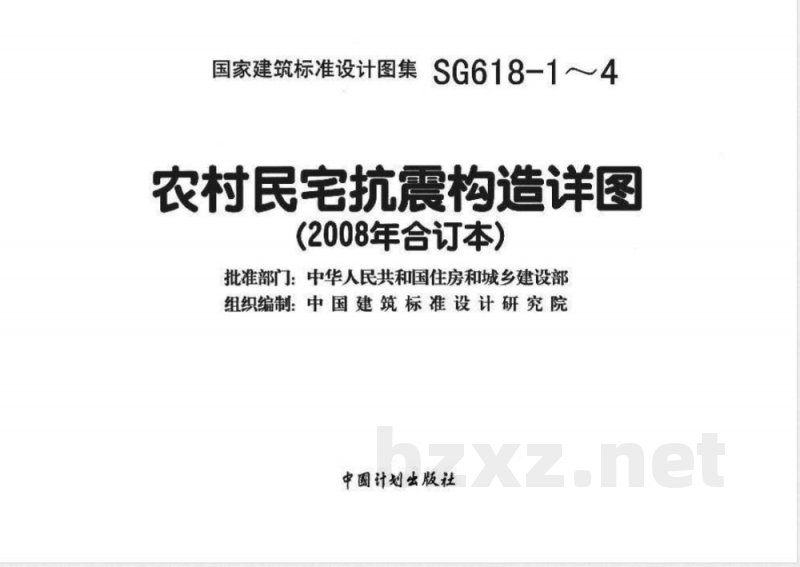

国家建筑标准设计图集SG618-1～4农村民宅抗震构造详图
2008年合订本）
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

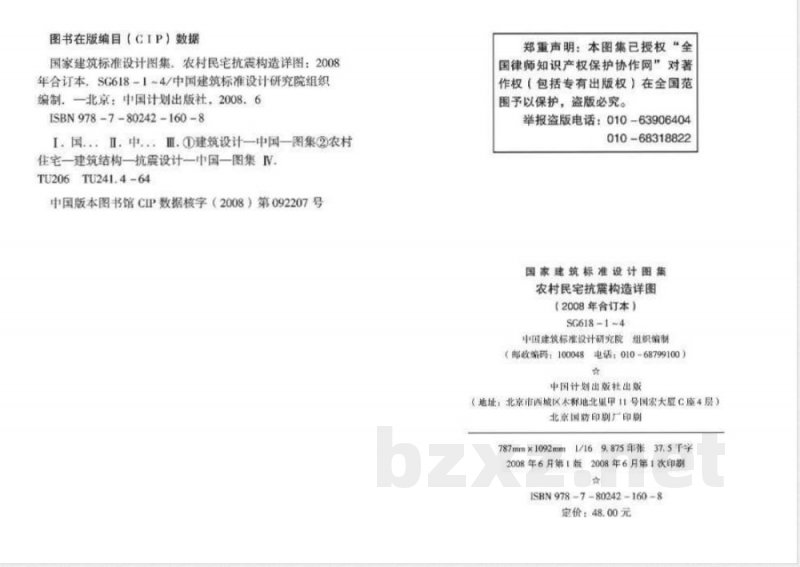

图书在版编目（CIP）数据
国家建筑标准设计图集：农村民宅抗震构造详图：2008年合订本，SG618-1~4/中国建筑标准设计研究院组织编制。一北京：中国计划出版社，2008.6ISBN978-7-80242-160-8
I：国Ⅱ：中Ⅲ.建筑设计一中国一图集2农村住宅一建筑结构一抗震设计一中国一图集VTU206TU241.4-64
中国版本图书馆CIP数据核字（2008）第092207号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822

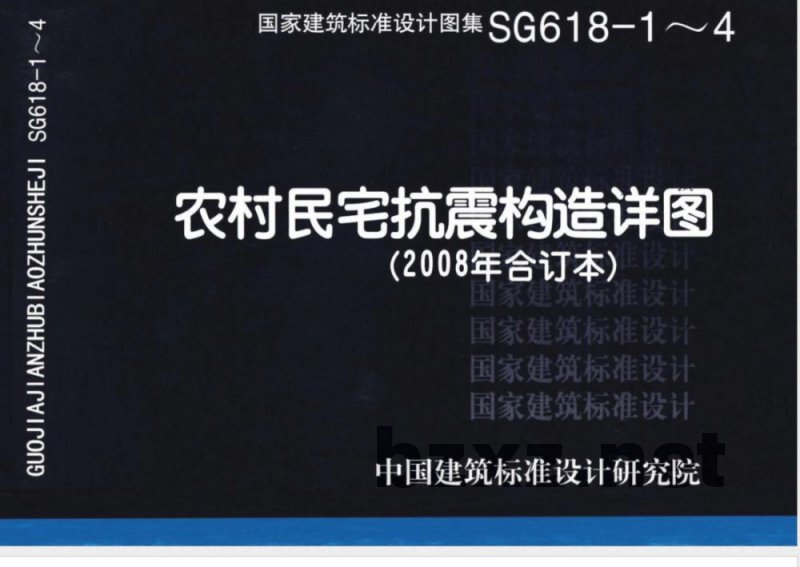

国家建筑标准设计图集
农村民宅抗震构造详图
（2008年合订本）
SG618-1~4
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版社出版
（地址：北京市西城区木桥地北里甲11号国宏大厦C座4层）北京国防印刷广印刷
787mm×1092mm1/169.875单张37.5千字2008年6月第1版2008年6月第1次印刷ISBN978780242-160-8
定价：48.00元

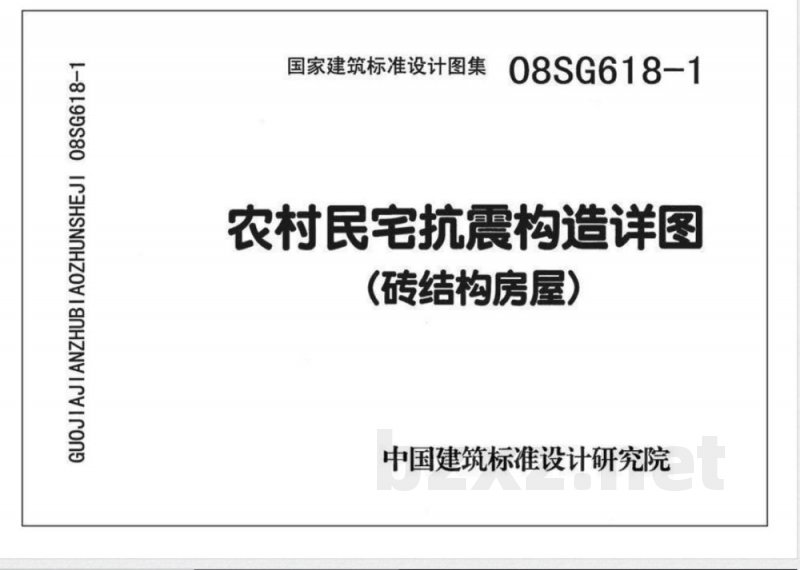

农村民宅抗震构造详图
（砖结构房屋）
批准部门中华人民共和国住房和城乡建设部批准文号建质[2008]112号主编单位河北工业大学建筑设计研究院实行日期二〇〇八年七月一日
编制说明.
不同埋深基础构造详图
无筋扩展基础构造示意图.
房屋构造示意（平屋顶）
统一编号GJBT-1064
图集号08SG618-1
结构平面节点选用示例（6、7度8度一层）..二层结构平面节点选用示例（8度）墙角拉结钢筋.
构造柱与墙体连接构造：
构造柱与墙体拉结构造详图.
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
构造柱纵筋的锚固和搭接
女儿墙构造柱
现浇板加强配筋.
悬挑板转角构造和配筋砖圈梁。板底圈梁平面节点示例详图索引.板底圈粱面.
板底圈梁平面节点..
板平圈梁平面节点示例详图索引目
刘德室
aul黄志远
图集号
审核 黄志远黄志远 校对张小鹏[设计郝春元都路08SG618-1
板平圈梁剖面
板平圈梁平面节点
预制空心板安装构造.
门、窗洞边框.
附墙烟卤出屋面抗震构造详图.
后砌非承重隔墙拉结构造
瓦木屋盖结构平面和节点（6、7度）瓦木屋盖结构平面和节点（8度）.
瓦木屋盖结构立面、剖面示意图.瓦木屋盖结构纵横墙连接示意图瓦木屋盖结构节点
钢筋混凝土过梁.
过梁钢筋选用表
配筋砖过梁
常用混凝土参考配合比.
常用砌筑砂浆参考配合比.
审核黄志远黄志远 校对张小设计帮春元都墙图集号
08SG618-1
1编制依据
《建筑抗震设计规范》GB50011-2001《混凝土结构设计规范》GB50010-2002编制说用
墙体类别
烧结普通砖墙
《木结构设计规范》GB50005-2003（2005年版）《建筑地基基础设计规范》GB50007-2002《砌体结构设计规范》GB50003-2001（2002年版）《混凝土结构工程施工质量验收规范》GB50204-2002《建筑地基基础工程施工质量验收规范》GB502022002《砌体工程施工质量验收规范》GB50203一2002《木结构工程施工质量验收规范》GB50206-2002《镇（乡）村建筑抗震技术规程》JGJ161一20082适用范围
本图集适用于抗震设防烈度为6～8度的地区，层数为一、二层的农村民居房屋，房屋的层数和总高度不应超过表2规定。不包括底层框架、内框架、单层空旷房屋和单层工业厂房。砖砌体材料包括烧结普通砖、烧结多孔砖、蒸压灰砂砖和蒸压粉煤灰砖。烧结多孔砖墙
蒸压砖墙
房屋层数和总高度限值（m）
最小墙厚
高度层数
注：房屋总高度指室外地面到主要屋面板板顶或口的高度。3一般规定
3.1砖基础和地面以下的砌体不宜采用烧结多孔砖。砖基础采用砖的强度等级不应低于MU7.5，砌筑砂浆强度等级不应低于M5。3.2砖墙宜优先采用烧结页岩砖、烧结煤研石砖、烧结粉煤灰砖、蒸压灰砂砖、蒸压粉煤灰砖和烧结多孔砖。3.3砖墙所采用砖的强度等级不应低于MU7.5，砌筑砂浆和配筋砌体的砂浆强度等级均不应低于M5。3.4钢筋混凝土采用的混凝土强度等级不应低于C20。3.5本图集采用HPB235级（Φ）和HRB335级（Φ）钢筋。编制说明
图集号
审核黄志远黄志远校对张小鹏小设计都春元都墙08SG618-1
4抗震构造措施
4.1建筑场地宜因地制宜，选择对抗震有利地段，避开不利地段。应按表4，1的规定划分对建筑抗震有利、不利和危险的地段。表4.1
地段类型
有利地段
不利地段
危险地段
有利、不利和危险的地段
地质、地形、地貌
稳定基岩，坚硬土，开阔、平坦、密实的中等硬土等软弱土，液化土，条状突出的山嘴，高耸孤立的山丘，非岩质的陡坡，河岸和边坡的边缘，平面分布上成因、岩性、状态明显不均勾的土层（如故河道、巯松的断层破碎带、暗埋的塘浜沟谷和半填半挖地基）等地晨时可能发生滑坡、期塌、地陷、地裂、泥石流及发晨断裂带上可能发生地表错位的部位4.2承重墙的厚度：烧结普通砖墙、蒸压砖墙不应小于240mm，烧结多孔砖墙不应小于190mm。烧结普通砖墙、蒸压砖墙屋架或梁跨度大于6m，烧结多孔砖墙屋架或梁跨度大于4.8m时，支承处宜加设壁柱或采取其他加强措施。4.3房屋抗震横墙间距，不应超过表4.3的规定。44，房屋中砌体墙段应有足够的局部尺寸，宜符合表44的规定表4.3
最小厚度
境体类别
（mm）
实心砖墙
多孔砖墙
多孔砖墙
蒸压砖墙
房屋抗震横墙最大间距（m）
房屋层数楼层
木楼、屋盖
6、7度
房屋的局部尺寸限值（m）
承重窗间墙最小宽度
承重外墙尽端至门窗洞边的最小距离非承重外墙尽端至门窗洞边的最小距离内墙阳角至门窗洞边的最小距商无锚固女儿墙（非出入口处）的最大高度预应力圆孔板楼、屋盖
6、7度
注：1.局部尺寸不足时可采取加构造柱等措施弥补；2.出入口上方的女儿墙应有错固。7度
4.5楼板、屋面板优先采用现浇钢筋混凝土板，也可采用预制圆孔板，但应按本图集要求做好拉结。现浇楼板、屋面板悬挑长度不编制说明
审核黄志远黄志远校对张小鹏设计郝春元都路图集号
08SG618-1
宜超过1000mm，板厚不小于悬挑长度的1/10且不小于70mm。4.6适当布置构造柱
4.6.1抗震设防烈度为8度的二层房屋，应在房屋四角、楼梯间四角、隔开间内外墙交接处、山墙与内纵墙交接处设置钢筋混凝土构造柱：抗震设防烈度为6、7度的房屋和8度一层房屋、宜在房屋四角和隔开间内外墙交接处设置钢筋混凝土构造柱。4.6.2构造柱最小截面不宜小于240mmX180mm，纵向钢筋不小于4Φ10，箍筋直径宜采用Φ6，间距不宜大于200mm。构构造柱上下端箍筋应加密。
4.6.3构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔750mm设2中6拉结钢筋，每边伸入墙内不宜小于800mm4.6.4构造柱与圈梁或楼板连接处，构造柱的纵向钢筋应穿过圈梁和楼板，保证构造柱纵向钢筋上下拉通。4.6.5构造柱可不单独设置基础，但应深入室外地面以下500mm或与埋深不小于500mm的基础图梁相连。4.7适当布置钢筋混凝土圈梁或配筋砖圈梁4.7.1现浇混凝土圈梁和配筋砖圈梁的布置原则：1）预制圆孔板砖混结构，抗震设防烈度为6、7度或抗震设防烈度为8度的一层民居，所有纵横墙的基础顶项部、每层楼、屋盖（墙顶）标高处应设置配筋砖圈梁，且屋盖处内横墙方向上圈梁间距不应大于8m。
2）抗震设防烈度为8度的二层民居及有標屋盖的所有纵横墙的基础顶部、每层楼、屋盖（墙顶）标高处应设置现浇钢筋混凝土圈梁，宜内横墙方向的圈梁间距不应大于8m，楼梯间四周也应设置现浇钢筋混凝土圈梁，有擦屋盖山墙还应设置爬山圈染梁（见本图集第35页图）。
4.7.2现浇钢筋混凝土楼盖与墙体有可靠连接的房屋，可以不另设圈梁，但楼盖沿墙体周边应加强配筋并应与相连的构造柱和墙可靠连接（见本图集第20页详图）：4.7.3圈梁的构造应符合下列要求：1）圈梁平面应闭合，当遇洞口需切断时应上下搭接，搭接长度不小于二者高差的2倍且不小于1.0m（见本图集第6页图）。2）圈梁项标高：当采用预制楼板时可来用板平或板底圈梁：当采用现浇楼板时，宜与现浇楼板板面同一标高。3）圈梁在本说明第4.7.1条要求的间距内无横墙时，应利用编制说明
图集号
审核黄志远黄志远校对张小鹏设计都春元都路页
08SG618-1
附加圈梁
梁和板缝中配筋替代圈梁。
B2K.直≤.6%
4）钢筋混凝土圈梁的截面高度不应小于120mm，基础圈染的截面高度不应小于180mm。圈梁纵向钢筋不宜小于4Φ10，箍筋直径采用Φ6间距不应大于250mm，5）配筋砖圈梁高度不少于三皮砖，中间两皮灰缝内配筋4中6。配筋砖圈染兼作过梁时，过梁部分参照本图集第41页图、表。6）钢筋混凝土圈梁兼作过梁时，过梁部分的钢筋应另行增配（增配钢筋参见本图集第40页表）：4.8加强楼、屋盖的连接
4.8.1钢筋混凝土楼、屋盖结构应符合下列要求：1）现浇钢筋混凝土楼板、屋面板伸进纵、横墙内的长度不应小于120mm。
2）预制圆孔板结构，当圈梁在板下皮时，板端伸进外墙的长度不应小于120mm，伸入内墙的长度不小于100mm，在梁上的长度不应小于80mm。
3）预制圆孔板结构，当板的跨度大于4.8m且与外墙平行时，靠外墙的预制板侧边应与墙或圈梁拉结。4.8.2有標木屋盖结构
1）硬山搁標：抗震设防烈度为6、7度时木襟条应在内墙满搭，在山墙处伸出200mm，并用圆钉、扒钉与木垫板连接。木屋盖各构件间应采用圆钉、扒钉或铅丝等相互连接：抗震设防烈度为8度时木条应与山墙、内横墙上的钢筋混凝土圈用螺栓拉结，为了增大屋面整体刚度，宜采用斜放的简支擦条，条的高宽比不宜大于2，最小宽度不小于60mm。墙揽的构造可参见本图集第宜38页图。
2）木屋架屋盖：屋架的构造措施、山墙与木屋盖及条的连接、山墙（山尖处）墙揽的设置与构造，以及屋架构件之间的连接措施等应符合08SG618一2的有关规定：中间横隔墙墙顶与屋架下弦或梁应每隔1.0m采用木夹板或铁件连接。3）橡子与木擦条搭接处应满钉，以增强屋盖的整体性。编制说明
图集号
审核黄志远黄志远校对张小鹏设计郑春元都路页
08SG618-1
