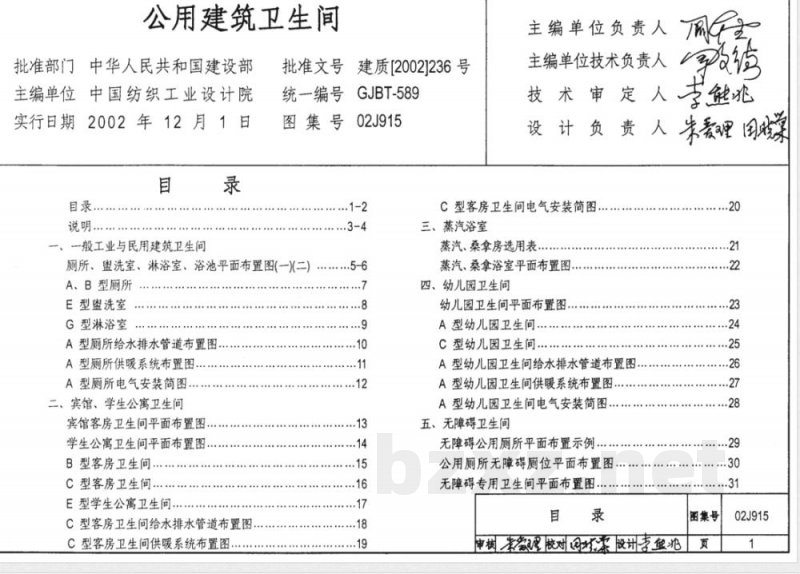

公用建筑卫生间
批准部门中华人民共和国建设部主编单位中国纺织工业设计院
实行日期2002年12月1日
一般工业与民用建筑卫生间
批准文号
统一编号
建质[2002]236号
GJBT-589
02J915
图集号
厕所、盟洗室、淋浴室、浴池平面布置图—)二）..5-6.A、B型厕所
E型盟洗室
G型淋浴室
A型厕所给水排水管道布置图，
A型厕所供暖系统布置图
A型厕所电气安装简图
二、宾馆、学生公寓卫生间
宾馆客房卫生间平面布置图，
学生公寓卫生间平面布置图。
B型客房卫生间...
C型客房卫生间..
E型学生公寓卫生间..
C型客房卫生间给水排水管道布置图C型客房卫生间供暖系统布置图
主编单位负责人
主编单位技术负责人1
技术审定人
设计负责
C型客房卫生间电气安装简图，
三、蒸汽浴室
蒸汽、桑拿房选用表
蒸汽、桑拿浴室平面布置图
四、幼儿园卫生间
幼儿园卫生间平面布置图
A型幼儿园卫生间
C型幼儿园卫生间，
A型幼儿园卫生间给水排水管道布置图.A型幼儿园卫生间供暖系统布置图.A型幼儿园卫生间电气安装简图..五、无障碍卫生间
无障碍公用厕所平面布置示例，公用厕所无障碍厕位平面布置图无障碍专用卫生间平面布置图
朱爱理国时道
图集号
申核风校对网股训古鱼心
02J915

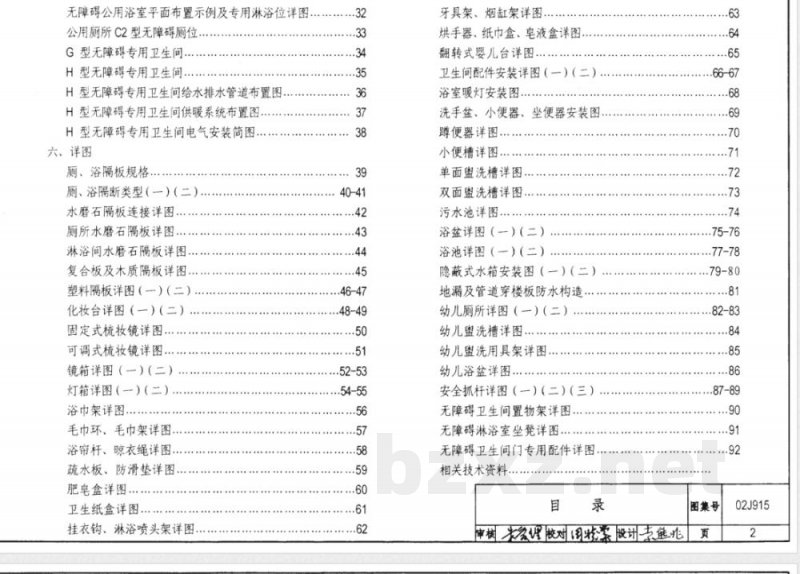

无障碍公用浴室平面布置示例及专用淋浴位详图，公用厕所C2型无障碍厕位..
G型无障碍专用卫生间...
H型无障碍专用卫生间....
H型无障碍专用卫生间给水排水管道布置图..H型无障碍专用卫生间供暖系统布置图H型无障碍专用卫生间电气安装简图.六、详图
厕、浴隔板规格，
厕、浴隔断类型（--）（二）
水磨石隔板连接详图
厕所水磨石隔板详图..
淋浴间水磨石隔板详图
复合板及木质隔板详图.
塑料隔板详图（--）（二）
化妆台详图（一）（二）
固定式梳妆镜详图..
可调式梳妆镜详图...
镜箱详图（一）（二）
灯箱详图（）（二）.
浴巾架详图...
毛巾环、毛巾架详图..
浴帘杆、晾衣绳详图.
疏水板、防滑垫详图..
肥皂盒详图
卫生纸盒详图.
挂衣钩、淋浴喷头架详图，
... 36
..4647
.48-49
...52-53
..54-55
牙具架、烟缸架详图
烘手器、纸巾盒、皂液盒详图
翻转式婴儿台详图..
卫生间配件安装详图（一）（二）..浴室暖灯安装图，
洗手盆、小便器、坐便器安装图，谭便器详图...
小便槽详图...
单面盟洗槽详图.
双面盟洗槽详图...
污水池详图..
浴盆详图（-）（二）
浴池详图（一）（二）
隐蔽式水箱安装图（一）（二）地漏及管道穿楼板防水构造
幼八厕所详图（一）（二）
幼儿盟洗槽详图..
幼儿盟洗用具架详图
幼儿浴盆详图...
安全抓杆详图（一）（二）（三）无障碍卫生间置物架详图。
无障碍淋浴室坐凳详图.
无障碍卫生间门专用配件详图，相关技术资料..
审核理胶对用物股讯支能兆
....6667
..7576
..7778
..79-80
..82-83
...8789
图集号
02J915

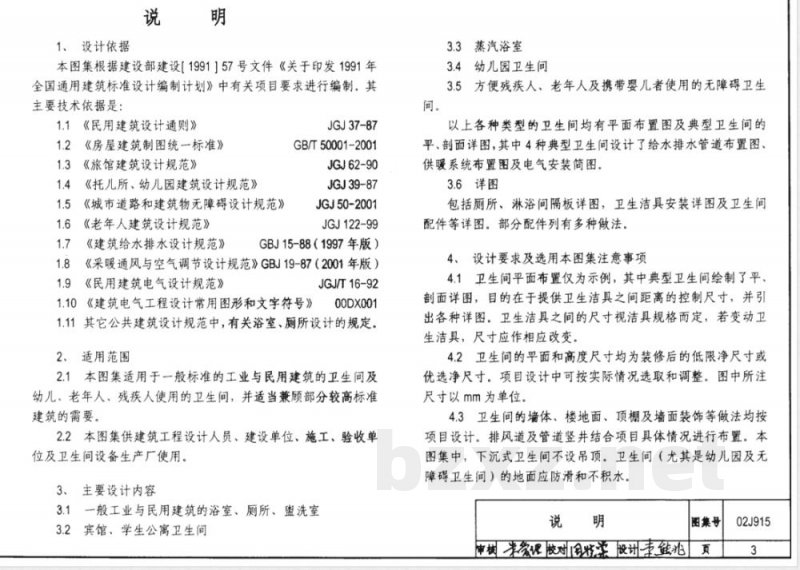

1、设计依据
本图集根据建设部建设[199157号文件《关于印发1991年全国通用建筑标准设计编制计划》中有关项目要求进行编制。其主要技术依据是：
1.1《民用建筑设计通则》
1.2《房屋建筑制图统一标准》
《旅馆建筑设计规范》
《托儿所、幼儿园建筑设计规范》1.5
《城市道路和建筑物无障碍设计规范》《老年人建筑设计规范》
《建筑给水排水设计规范》
JGJ37-87
GB/T50001-2001
JGJ62-90
JGJ39-87
JGJ50-2001
JGJ122-99
GBJ15-88（1997年版）
《采暖通风与空气调节设计规范》GBJ19-87（2001年版）1.9
《民用建筑电气设计规范》
JGJ/T16-92
1.10《建筑电气工程设计常用图形和文字符号》00DX0011.11其它公共建筑设计规范中，有关浴室、厕所设计的规定。2、适用范围
2.1本图集适用于一般标准的工业与民用建筑的卫生间及幼儿、老年人、残疾人使用的卫生间，并适当兼顾部分较高标准建筑的需要。
2.2本图集供建筑工程设计人员、建设单位、施工、验收单位及卫生间设备生产厂使用。
3、主要设计内容
3.1一般工业与民用建筑的浴室、厕所、盟洗室3.2宾馆、学生公寓卫生间
3.3蒸汽浴室
3.4幼儿园卫生间
3.5方便残疾人、老年人及携带婴儿者使用的无障碍卫生以上各种类型的卫生间均有平面布置图及典型卫生间的平、剖面详图，其中4种典型卫生间设计了给水排水管道布置图、供暖系统布置图及电气安装简图。3.6详图
包括厕所、淋浴间隔板详图，卫生洁具安装详图及卫生间配件等详图。部分配件列有多种做法。4、设计要求及选用本图集注意事项4.1卫生间平面布置仅为示例，其中典型卫生间绘制了平、剖面详图，目的在于提供卫生洁具之间距离的控制尺寸，并引出各种详图。卫生洁具之间的尺寸视洁具规格而定，若变动卫生洁具，尺寸应作相应改变，
4.2卫生间的平面和高度尺寸均为装修后的低限净尺寸或优选净尺寸。项目设计中可按实际情况选取和调整。图中所注尺寸以mm为单位。
4.3卫生间的墙体、楼地面、顶榭及墙面装饰等做法均按项目设计。排风道及管道竖并结合项目具体情况进行布置。本图集中，下沉式卫生间不设吊顶。卫生间（尤其是幼儿园及无障碍卫生间）的地面应防滑和不积水。说明
图集号
中核光便校对国特柔设主然页
02J915

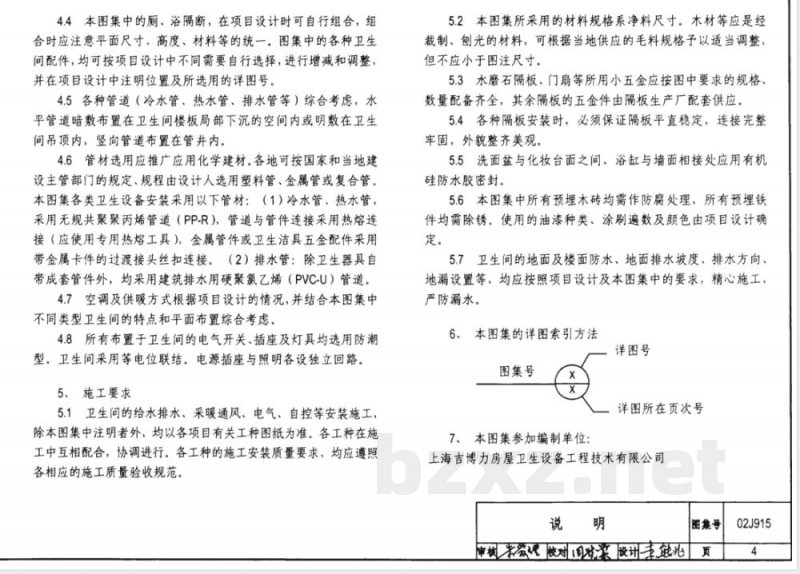

4.4本图集中的厕、浴隔断，在项目设计时可自行组合，组合时应注意平面尺寸、高度、材料等的统一。图集中的各种卫生间配件，均可按项目设计中不同需要自行选择，进行增减和调整，并在项自设计中注明位置及所选用的详图号。4.5各种管道（冷水管、热水管、排水管等）综合考虑，水平管道暗数布置在卫生间楼板局部下沉的空间内或明数在卫生间吊顶内，竖向管道布置在管井内。4.6管材选用应推广应用化学建材。各地可按国家和当地建设主管部门的规定、规程由设计人选用塑料管、金属管或复合管。本图集各类卫生设备安装采用以下管材：（1）冷水管、热水管，采用无规共聚聚丙烯管道（PP-R），管道与管件连接采用热熔连接（应使用专用热熔工具），金属管件或卫生洁具五金配件采用带金属卡件的过渡接头丝扣连接。（2）排水管：除卫生器具自带成套管件外，均采用建筑排水用硬聚氯乙烯（PVC-U）管道。4.7空调及供暖方式根据项目设计的情况，并结合本图集中不同类型卫生间的特点和平面布置综合考虑4.8所有布置于卫生间的电气开关、插座及灯具均选用防潮型。卫生问采用等电位联结。电源插座与照明各设独立回路。5、施工要求
5.1卫生问的给水排水、采暖通风、电气、自控等安装施工，除本图集中注明者外，均以各项目有关工种图纸为准。各工种在施工中互相配合，协调进行。各工种的施工安装质量要求，均应遵照各相应的施工质量验收规范
5.2本图集所采用的材料规格系净料尺寸.木材等应是经裁制、刨光的材料，可根据当地供应的毛料规格予以适当调整，但不应小于图注尺寸。
5.3水磨石隔板、门扇等所用小五金应按图中要求的规格、数量配备齐全，其余隔板的五金件由隔板生产广配套供应。5.4各种隔板安装时，必须保证隔板平直稳定，连接完整牢固，外貌整齐美观。
5.5洗面盆与化妆台面之间、浴缸与墙面相接处应用有机硅防水胶密封。
5.6本图集中所有预理木砖均需作防腐处理，所有预理铁件均需除锈。使用的油漆种类、涂刷遍数及颜色由项目设计确定。
5.7卫生间的地面及楼面防水、地面排水坡度、排水方向、地漏设置等，均应按照项目设计及本图集中的要求，精心施工，严防漏水。
6、本图集的详图素引方法
详图号
图集号
，详图所在页次号
7、本图集参加编制单位：
上海吉博力房屋卫生设备工程技术有限公司说明
图集号
中核理校对国设计主健地
02J915
≥13501200|1200≥1850
115d1400|1400|>1650
>13501200
≥2700
≥2550
02J915
图集号

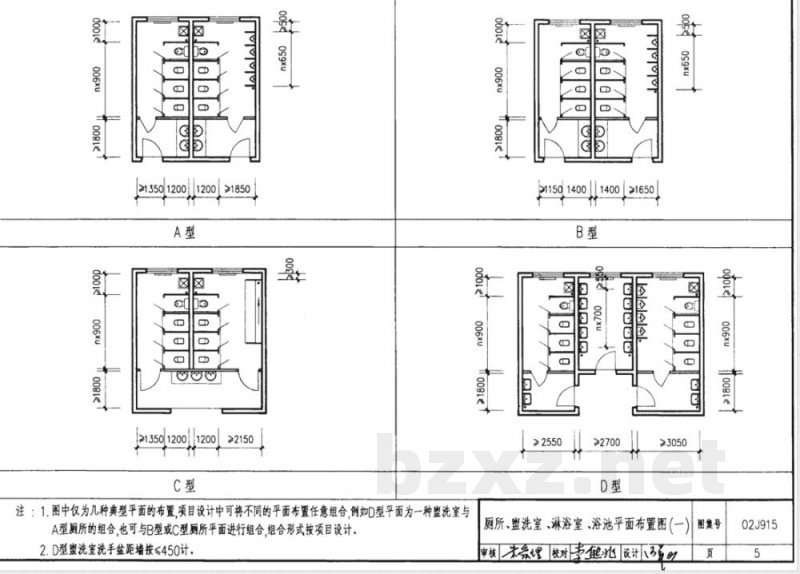

厕所、盟洗室、淋浴室、浴池平面布置图（一）审核系理校对李能池设计下
注：1.图中仅为几种典型平面的布置项目设计中可将不同的平面布置任意组合,例如D型平面为一种盟洗室与A型厕所的组合，也可与B型或C型厕所平面进行组合,组合形式按项目设计，C型
2.D型盟洗室洗手盆距墙按≤450计，00zxu
600≥1800
更衣室
1200|≥1800
注：1．更衣室进深尺寸按项目设计。2.G型、H型洗手盆距墙按450计。dok
≥1250|1100125
更衣室
1200≥14001200
更衣室
厕所、盟洗室、淋浴室、浴池平面布置图（二）审核发级理校对李献设计
图集号
02J915
ossozoss
化妆合
≥1350
≥2550
污水池
A型平面（外开门）
梳妆镜
≥3050
B型平面（内开门）
小便器
小便器隔板GB16)。
注：厕所隔断内的卫生纸盒、挂衣钩、门挡，门锁、门拉手等均为成品见P61.P62.或为隔断生产厂家的配套产品由设计选用，
olotolo
A、B型厕所
审核来观校对率必设计场
图集号
02J915
E型平面
E型盟洗室
审核吧校对触兆设计
图集号
02J915
G型平面
污水池免费标准下载网bzxz
G型淋浴室
审核紫象理校对声能心设计西
图集号
02J915
ootbotstosst
006 o tosst ooz oo
立体四通
11001po1po
A型平面
注排水横管的标高按项目设计。12
图例：
—生活给水管
—W—生活污水管
A型厕所给水排水管道布置图
给水立管
图集号
审核案级理校对设计购
02J915
A型厕所采暖平面
厕所间供暖设计计算温度应符合《采暖通风与空气调节设计规范》GBJ(19-87）的要求并不应低于12℃
散热器的类型及片数均由设计确定。散热器上宜2.
设置放气阀。
供暖系统的形式，及立支管的位置可根据项目的具体情况由设计确定，本图上的形式和位置仅供参考。
散热器及立支管的安装可根据国标《散热器系统4
安装》(K402-1~2）（2002年合订本）的要求进行施工。
管道穿楼板处应设置钢套管套管管径应比管道管5.
径大2号，钢套管的顶面应高出楼板面30mm，底面可与楼板底面平
双管系统供、回水支管上应装设阀门以方便调节与5.
检修，（阀门型式由设计确定）一
散热器
放气阀
采暖系统立管
A型厕所供暖系统布置图
图集号
审核来级校对效设计卢黑
02J915
