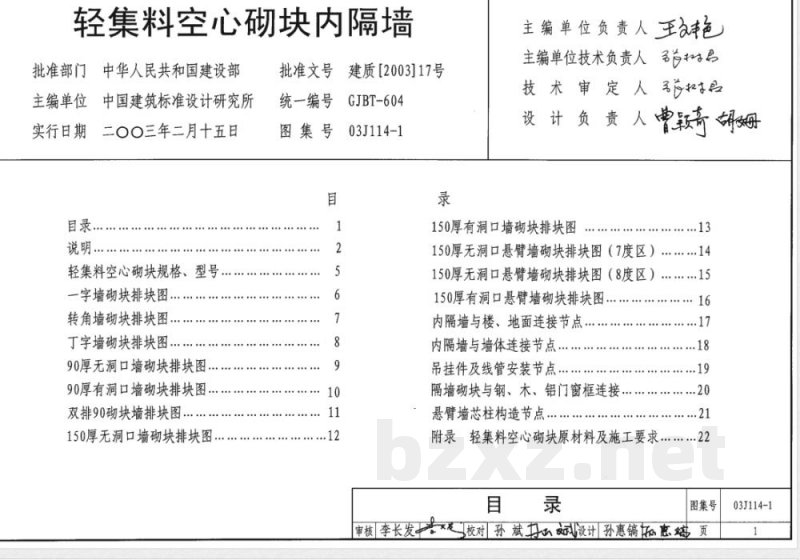

轻集料空心砌块内隔墙
批准部门中华人民共和国建设部主编单位中国建筑标准设计研究所实行日期二OO三年二月十五日

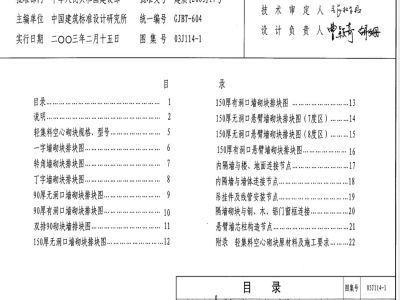

轻集料空心砌块规格、型号..
一字墙砌块排块图.
转角墙砌块排块图.
丁字墙砌块排块图.
90厚无洞口墙砌块排块图.
90厚有洞口墙砌块排块图
双排90砌块墙排块图
150厚无洞口墙砌块排块图
批准文号
建质[2003]17号
统一编号
图集号
GJBT-604
03J114-1
主编单位负责人王色
主编单位技术负责人
技 术 审 定 人
责人曹最奇胡姆
150厚有洞口墙砌块排块图
150厚无洞口悬臂墙砌块排块图（7度区）....14150厚无洞口悬臂墙砌块排块图（8度区）.…..15150厚有洞口悬臂墙砌块排块图...内隔墙与楼、地面连接节点.
内隔墙与墙体连接节点
吊挂件及线管安装节点.
隔墙砌块与钢、木、铝门窗框连接悬臂墙芯柱构造节点：
附录轻集料空心砌块原材料及施工要求..22目录
图集号
审核李长发是校对 孙斌妇设计孙惠镐惠蕴03J114-1
轻集料空心砌块内隔墙
批准部门中华人民共和国建设部主编单位中国建筑标准设计研究所实行日期二OO三年二月十五日
轻集料空心砌块规格、型号..
一字墙砌块排块图.
转角墙砌块排块图.
丁字墙砌块排块图.
90厚无洞口墙砌块排块图.
90厚有洞口墙砌块排块图
双排90砌块墙排块图
150厚无洞口墙砌块排块图
批准文号
建质[2003]17号
统一编号
图集号
GJBT-604
03J114-1
主编单位负责人王色
主编单位技术负责人
技 术 审 定 人
责人曹最奇胡姆
150厚有洞口墙砌块排块图
150厚无洞口悬臂墙砌块排块图（7度区）....14150厚无洞口悬臂墙砌块排块图（8度区）.…..15150厚有洞口悬臂墙砌块排块图...内隔墙与楼、地面连接节点.
内隔墙与墙体连接节点
吊挂件及线管安装节点.
隔墙砌块与钢、木、铝门窗框连接悬臂墙芯柱构造节点：
附录轻集料空心砌块原材料及施工要求..22目录
图集号
审核李长发是校对 孙斌妇设计孙惠镐惠蕴03J114-1

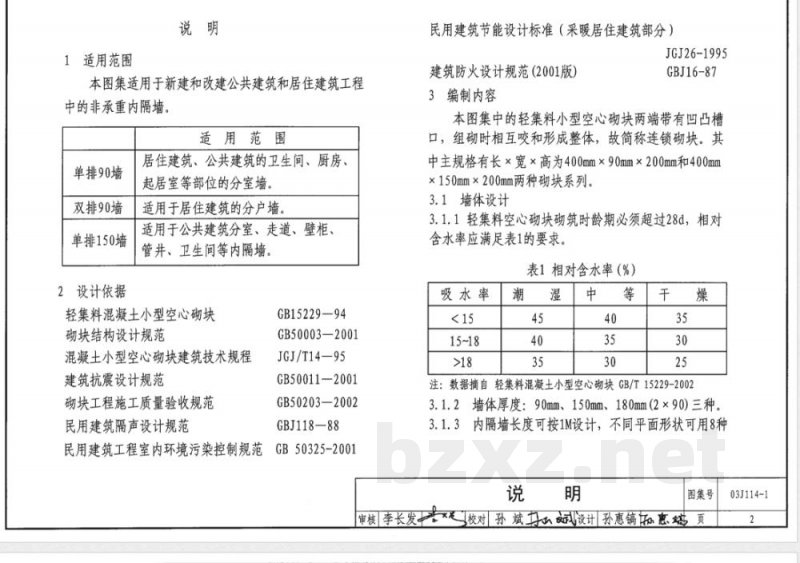

1适用范围
本图集适用于新建和改建公共建筑和居住建筑工程中的非承重内隔墙，
适用范围
单排90墙
双排90墙bzxZ.net
单排150墙
2设计依据
居住建筑、公共建筑的卫生间、厨房、起居室等部位的分室墙。
适用于居住建筑的分户墙。
适用于公共建筑分室、走道、壁柜、管井、卫生间等内隔墙。
轻集料混凝土小型空心砌块
砌块结构设计规范
混凝土小型空心砌块建筑技术规程建筑抗震设计规范
砌块工程施工质量验收规范
民用建筑隔声设计规范
民用建筑工程室内环境污染控制规范GB15229—94
GB50003—2001
JGJ/T14—95
GB50011-2001
GB50203—2002
GBJ118—88
GB50325-2001
民用建筑节能设计标准（采暖居住建筑部分）JGJ26-1995
建筑防火设计规范（2001版）
3编制内容
GBJ16-87
本图集中的轻集料小型空心砌块两端带有凹凸槽口，组砌时相互咬和形成整体，故简称连锁砌块。其中主规格有长×宽×高为400mm×90mm×200mm和400mm×150mm×200mm两种砌块系列。3.1墙体设计
3.1.1轻集料空心砌块砌筑时龄期必须超过28d，相对含水率应满足表1的要求。
表1相对含水率（%）
吸水率
注：数据摘自轻集料混凝土小型空心砌块GB/T15229-20023.1.2墙体厚度：90mm、150mm、180mm(2×90)三种3.1.3内隔墙长度可按1M设计，不同平面形状可用8种说明
图集号
审核李长发是校对孙斌如以设计孙惠镐惠始页03J114-1

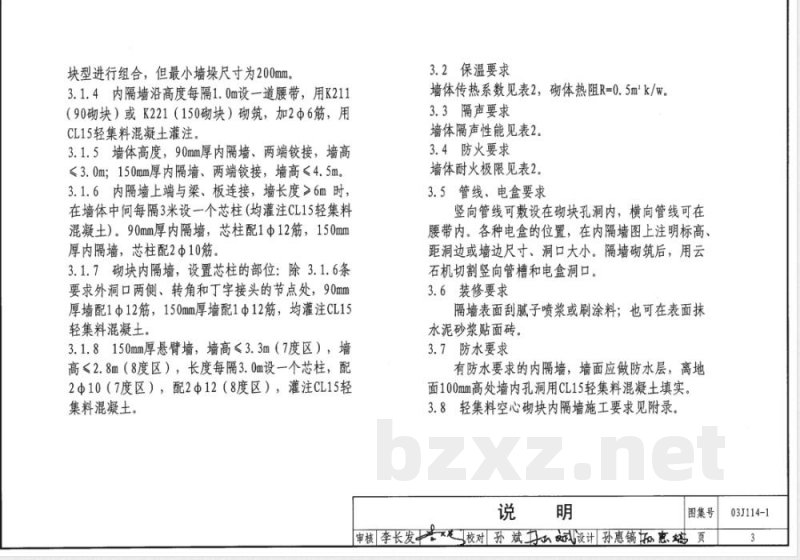

块型进行组合，但最小墙垛尺寸为200mm3.1.4内隔墙沿高度每隔1.0m设一道腰带，用K211（90砌块）或K221（150砌块）砌筑，加2Φ6筋，用CL15轻集料混凝土灌注。
3.1.5墙体高度，90mm厚内隔墙、两端铰接，墙高<3.0m；150mm厚内隔墙、两端铰接，墙高<4.5m。3.1.6内隔墙上端与梁、板连接，墙长度>6m时，在墙体中间每隔3米设一个芯柱(均灌注CL15轻集料混凝土）。90mm厚内隔墙，芯柱配1Φ12筋，150mm厚内隔墙，芯柱配2Φ10筋。
3.1.7砌块内隔墙，设置芯柱的部位：除3.1.6条要求外洞口两侧、转角和丁字接头的节点处，90mm厚墙配1Φ12筋，150mm厚墙配1中12筋，均灌注CL15轻集料混凝土。
3.1.8150mm厚悬臂墙，墙高≤3.3m（7度区），墙高≤2.8m（8度区），长度每隔3.0m设一个芯柱，配2Φ10（7度区），配2Φ12（8度区），灌注CL15轻集料混凝土。
3.2保温要求
墙体传热系数见表2，砌体热阻R=0.5mk/w3.3隔声要求
墙体隔声性能见表2。
3.4防火要求
墙体耐火极限见表2。
3.5管线、电盒要求
竖向管线可敷设在砌块孔洞内，横向管线可在腰带内。各种电盒的位置，在内隔墙图上注明标高，距洞边或墙边尺寸、洞口大小。隔墙砌筑后，用云石机切割竖向管槽和电盒洞口。3.6装修要求
隔墙表面刮腻子喷浆或刷涂料；也可在表面抹水泥砂浆贴面砖。
3.7防水要求
有防水要求的内隔墙，墙面应做防水层，离地面100mm高处墙内孔洞用CL15轻集料混凝土填实3.8轻集料空心砌块内隔墙施工要求见附录说明
图集号
审核 李长发素是校对 孙 斌心如设计孙惠镐惠够页03J114-1

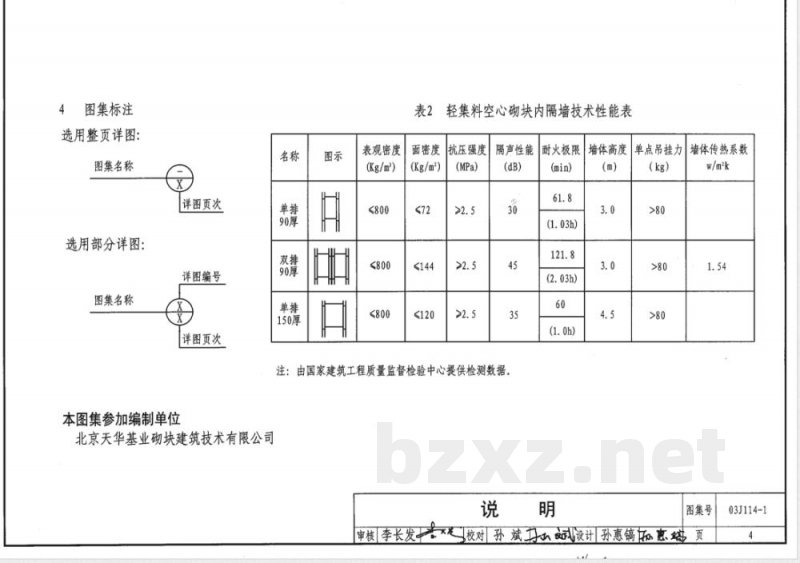

图集标注
选用整页详图：
图集名称
选用部分详图：
图集名称
本图集参加编制单位
详图页次
详图编号
详图页次
北京天华基业砌块建筑技术有限公司名称
150厚
表观密度
(Kg/m)
≤800
≤800
≤800
轻集料空心砌块内隔墙技术性能表面密度
(Kg/m*)
≤144
≤120
抗压强度
隔声性能
注：由国家建筑工程质量监督检验中心提供检测数据，耐火极限
墙体高度
单点吊挂力
墙体传热系数
图集号
是校对孙斌如设计孙惠镐惠端
审核李长发
03J114-1
长×宽×高
400×90×200
245×90×200
200×90×200
200×90×100
400×90×200
290×90×200
200×90×100
200×90×200
外型示意

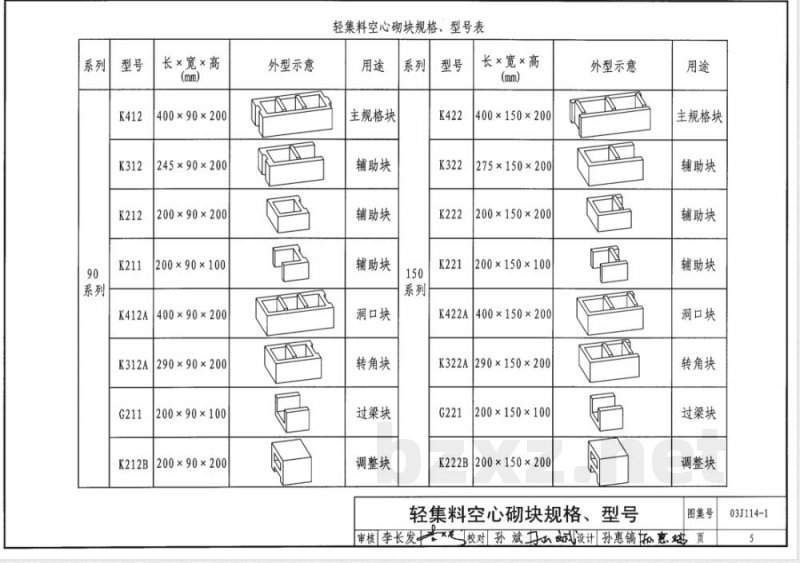

轻集料空心砌块规格、型号表
主规格块
辅助块
辅助块
辅助块
洞口块
转角块
过梁块
调整块
长×宽×高
400×150×200
275×150×200
200×150×200
200×150×100
400×150×200
290×150×200
200×150×100
K222B|200×150×200
外型示意
轻集料空心砌块规格、型号
主规格块
辅助块
辅助块
辅助块
洞口块
转角块
过梁块
调整块
图集号
审核李长发是校对孙斌设计孙惠镐惠够页03J114-1
K4区2
K4K3AK4
K43K4K2
K4kiK4k2
K4K3AK4
无洞口墙
说明：1．K1为K211或K221;
2.K2为K212或K222；
墙段长度
3.K4为K412或K422;
4.K4A为K412A或K422A;
5.K3A为K312A或K322A；
K2K3AK4A
K4K3AK2
K2K4K4A
K4K4K2
K2K43AK2
K4K3AK4A
K2K4K4K2
K2K4K3AK4A
K2K4K3AK4K2
K3AK4A
一端洞口墙
K3AK4K2
墙段长度
K3A|K2
K2K3AK2
K2K4k2
一端洞口墙
一字墙砌块排块图
墙段长度
图集号
审核| 李长发x是 校对 孙 斌 )心妇以设计|孙惠镐 患避页03J114-1
工2℃
K3AK3A
K4AK3A
K4AK3A
K2K3AK3A
K4AK4X
K2K4K3A
K2K4K3AX
K4AK3AK3A
K2K4K4
K4AK4K3A
K4AK3AK4
K2K3AK4K3Al
一端洞口墙
说明：1．K2A用K3A切割而成。
2.K3A为K312A或K322A。
3.B为砌块的宽度，
墙段长度
1000+B
1100+B
K4AK3AK4
K3AK3A
转角墙砌块排块图
审核李长发
图集号
一是校对孙斌设计孙惠镐惠够页03J114-1
K2K2K3
K2K3K2K2
K2K3AK4A
区K3K2
K3K3K3A
K4K3K4K2
K2K3AK3
K3」K4A
K3AK4A
K3|K3|K3A/K2
K2K4K3AK4K4A
K4AK3A|K3K3
K4K3K3K3AK4A
K4AK3AK4K4
K2K3AK4
立面排块图
说明：
K3为K312或K322
墙段长度
200+B+200
300+B+200
400+B+300
500+B+400
600+B+500
700+B+600
800+B+700
900+B+800
1000+B+900
1100+B+1000
200B200
K3AK3K3K2
K3AK4A
K4AK3A
丁字墙砌块排块图
图集号
审核 李长发x是校对 孙 斌 ,心妇以设计孙惠镐 患 页03J114-1
K212K412
胶粘剂填实
17大17大17大17
17人1717
K412212
干硬性砂浆填实
2中6CL15轻集料
混凝土填实
2中6CL15轻集料
混凝土填实
121314
K412K212V
18人18
胶粘剂填实
90厚无洞口墙砌块排块图
图集号
审核李长发足校对孙斌心如设计孙惠镐惠端页SI~
03J114-1
胶粘剂填实
（21）
干硬性砂浆填实
1Φ12CL15轻集料
混凝土填实
K412K312
K312lo
17大17大17大17
1Φ12CL15轻集料
混凝土填实
K412K212
干硬性砂浆填实
22中6
2Φ10CL15轻
集料混凝土填实
121314
18人18人18
胶粘剂填实
90厚有洞口墙砌块排块图
stottost
图集号
申核李长发式定校对孙斌如设计孙惠镐惠城页03J114-1
干硬性砂浆填实
K212K412K412
K412K412
17人17人17人17
说明：节点GD砌块用双层
K212K412K412
4Φ6AK412K412
胶粘剂填实
二层联锁砌块中间
抹水泥素浆2mm
K412K412
K412K412
干硬性砂浆填实
K2114Φ6CL15轻
集料混凝土填实
每隔1000加1中6
246拉结筋
4Φ6CL15轻集料
混凝土填实
每隔1000加1中6
拉结筋
七k211
K412K212
K412K412
胶粘剂填实
双排90砌块墙排块图
图集号
审核李长发是校对孙斌设计孙惠镐惠筑页K412
03J114-1
