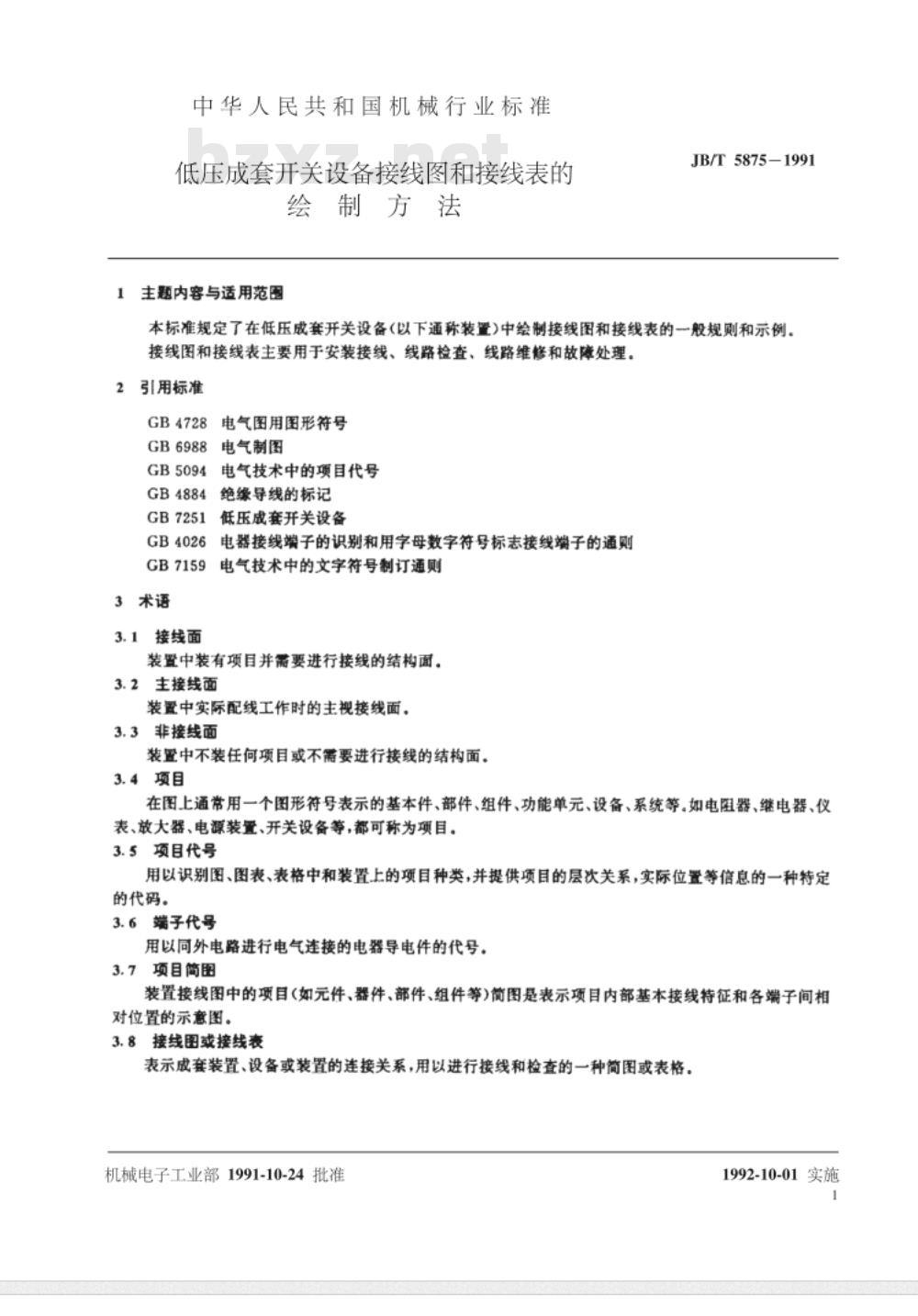

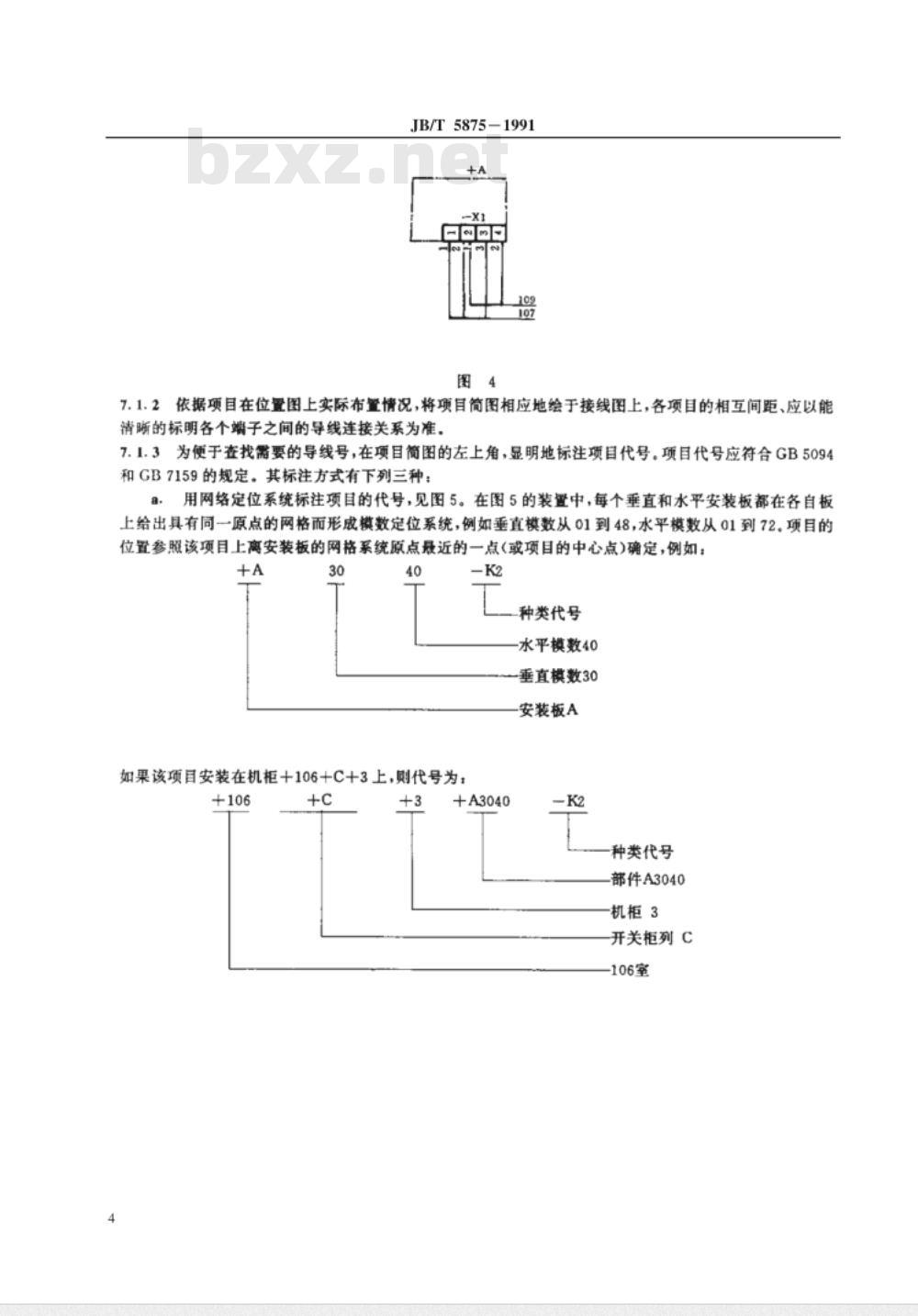

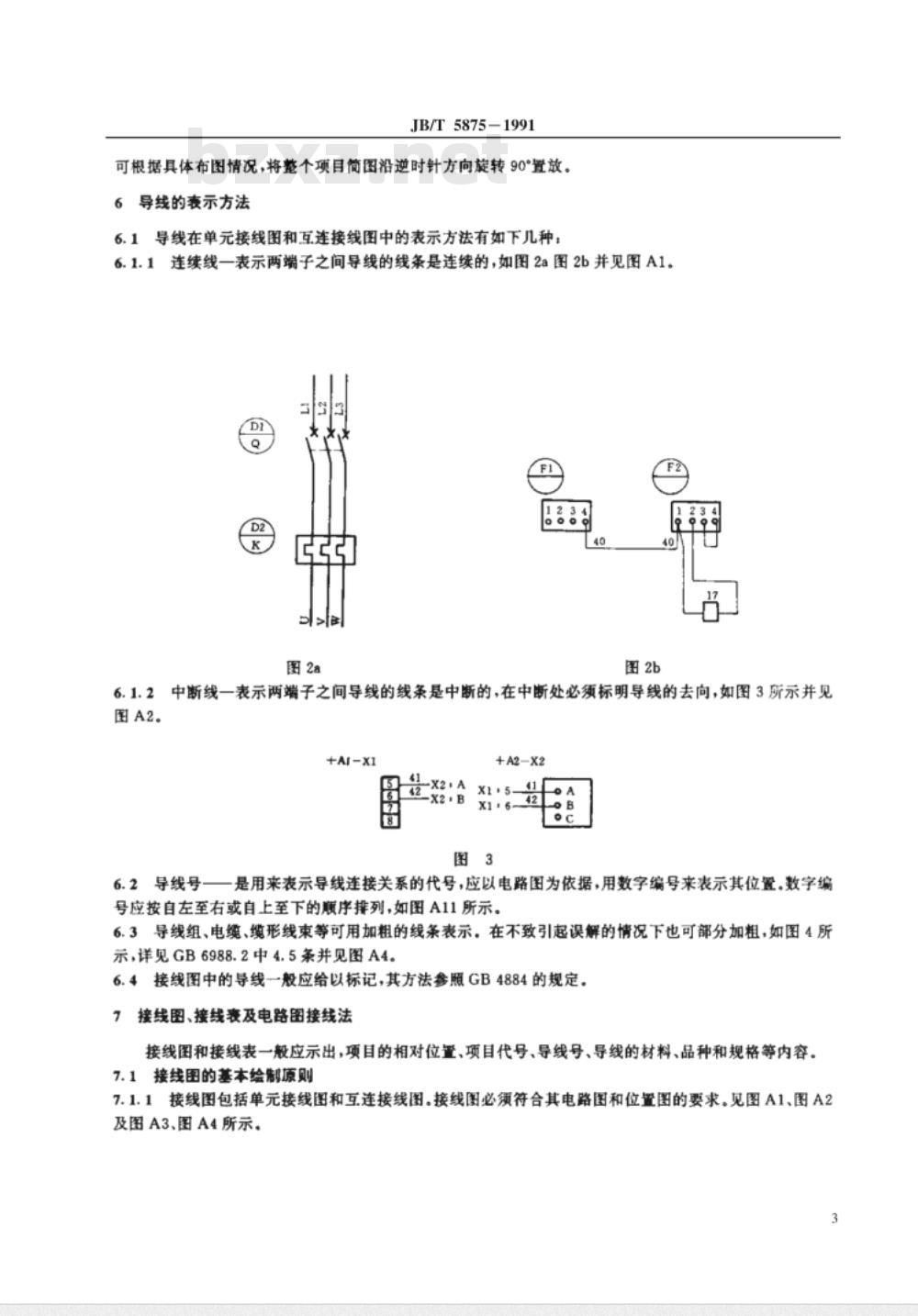

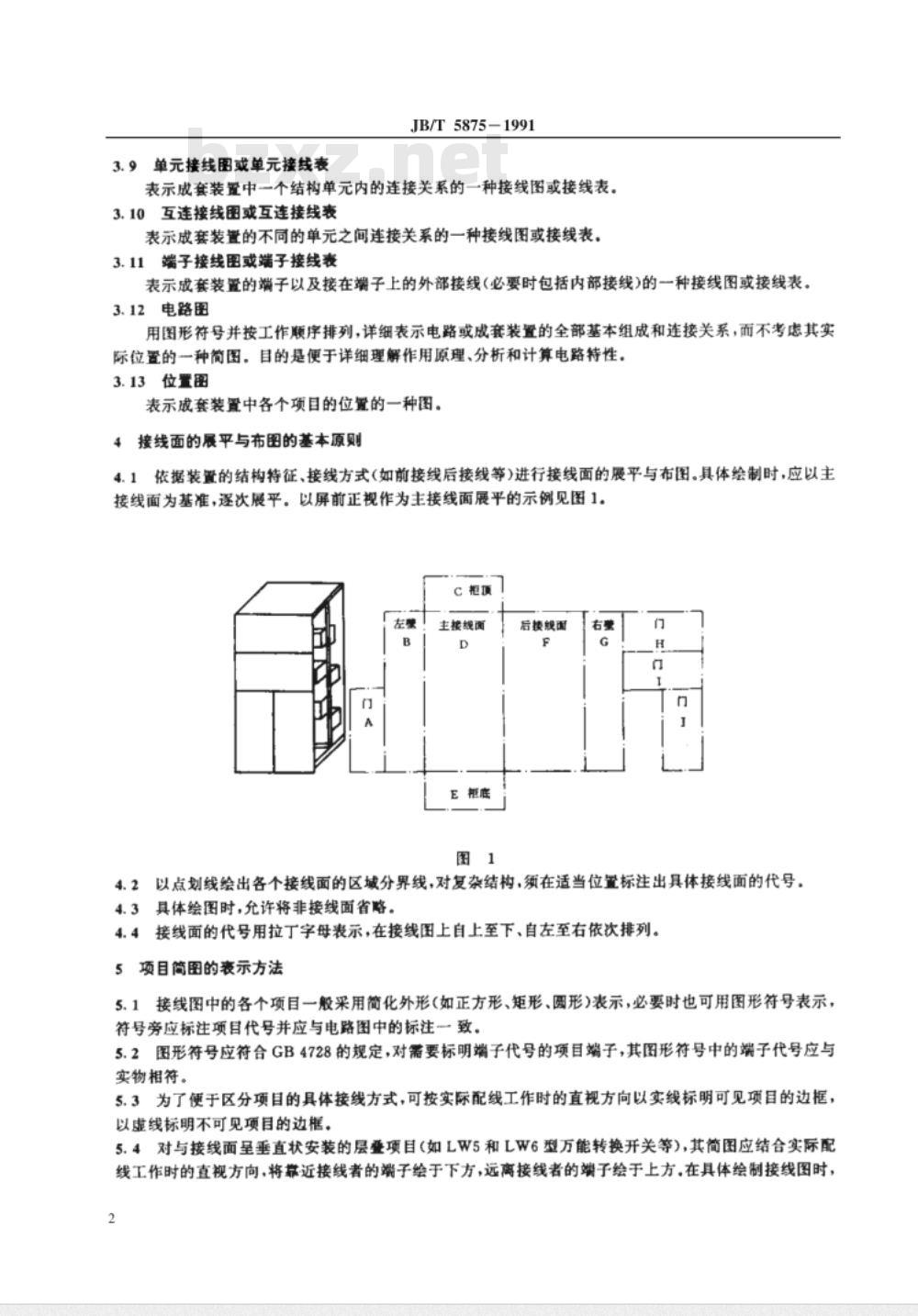

中华人民共和国机械行业标准 JB/T 5875-1991 低压成套开关设备接线图和接线表的绘制方法 发布：1991-10-24 施行：1992-10-01 主题内容与适用范围 本标准规定了低压成套开关设备（以下通称装置）中绘制接线图和接线表的一般规则和示例。接线图和接线表主要用于安装接线、线路检查、线路维修和故障处理。 2 引用标准 GB4728 电气图用图形符号 GB6988 电气制图 GB5094 电气技术中的项目代号 GB4884 绝缘导线的标记 GB7251 低压成套开关设备 GB4026 电器接线端子的识别和用字母数字符号标志接线端子的通则 GB7159 电气技术中的文字符号制订通则 3 术语 3.1 接线面 装置中装有项目并需要进行接线的结构面。 3.2 主接线面 装置中实际配线工作时的主视接线面。 3.3 非接线面 装置中不装任何项目或不需要进行接线的结构面。 3.4 项目 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。如电阻器、继电器、仪表、放大器、电源装置、开关设备等，都可称为项目。 3.5 项目代号 用以识别图、图表、表格中和装置上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。 3.6 端子代号 用以同外电路进行电气连接的电器导电件的代号。 3.7 项目简图 装置接线图中的项目（如元件、器件、部件、组件等）简图是表示项目内部基本接线特征和各端子间相对位置的示意图。 3.8 接线图或接线表 表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。 3.9 单元接线图或单元接线表 表示成套装置中一个结构单元内的连接关系的一种接线图或接线表。 3.10 互连接线图或互连接线表 表示成套装置的不同的单元之间连接关系的一种接线图或接线表。 3.11 端子接线图或端子接线表 表示成套装置的端子以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。 3.12 电路图 用图形符号并按工作顺序排列，详细表示电路或成套装置的全部基本组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3.13 位置图 表示成套装置中各个项目的位置的一种图。 4 接线面的展平与布图的基本原则 4.1 依据装置的结构待征、接线方式（如前接线后接线等）进行接线面的展平与布图。具体绘制时，应以主接线面为基准，逐次展平。以屏前正视作为主接线面展平的示例见图1。 4.2 以点划线绘出各个接线面的区域分界线，对复杂结构，须在适当位置标注出具体接线面的代号。 4.3 具体绘图时，允许将非接线面省略。 4.4 接线面的代号用拉丁字母表示，在接线图上自上至下、自左至右依次排列。 5 项目简图的表示方法 5.1 接线图中的各个项目一般采用简化外形（如正方形、矩形、圆形）表示，必要时也可用图形符号表示，符号旁应标注项目代号并应与电路图中的标注一致。 5.2 图形符号应符合GB4728的规定，对需要标明端子代号的项目端子，其图形符号中的端子代号应与实物相符。 5.3 为了便于区分项目的具体接线方式，可按实际配线工作时的直视方向以实线标明可见项目的边框，以虚线标明不可见项目的边框。 5.4 对与接线面呈垂直状安装的层叠项目（如LW5和LW6型万能转换开关等），其简图应结合实际配线工作时的直视方向，将靠近接线者的端子绘于下方，远离接线者的端子绘于上方。在具体绘制接线图时，可根据具体布图情况，将整个项目简图沿逆时针方向旋转90°置放。 6 导线的表示方法 6.1 导线在单元接线图和互连接线图中的表示方法有如下几种： 6.1.1 连续线——表示两端子之间导线的线条是连续的，如图2a、图2b并见图A1。 6.1.2 中断线——表示两端子之间导线的线条是中断的，在中断处必须标明导线的去向，如图3所示并见图A2。 6.2 导线号——是用来表示导线连接关系的代号，应以电路图为依据，用数字编号来表示其位置，数字编号应按自左至右或自上至下的顺序排列，如图A11所示。 6.3 导线组、电缆、缆形线束等可用加粗的线条表示。在不致引起误解的情况下也可部分加粗，如图4所示。
