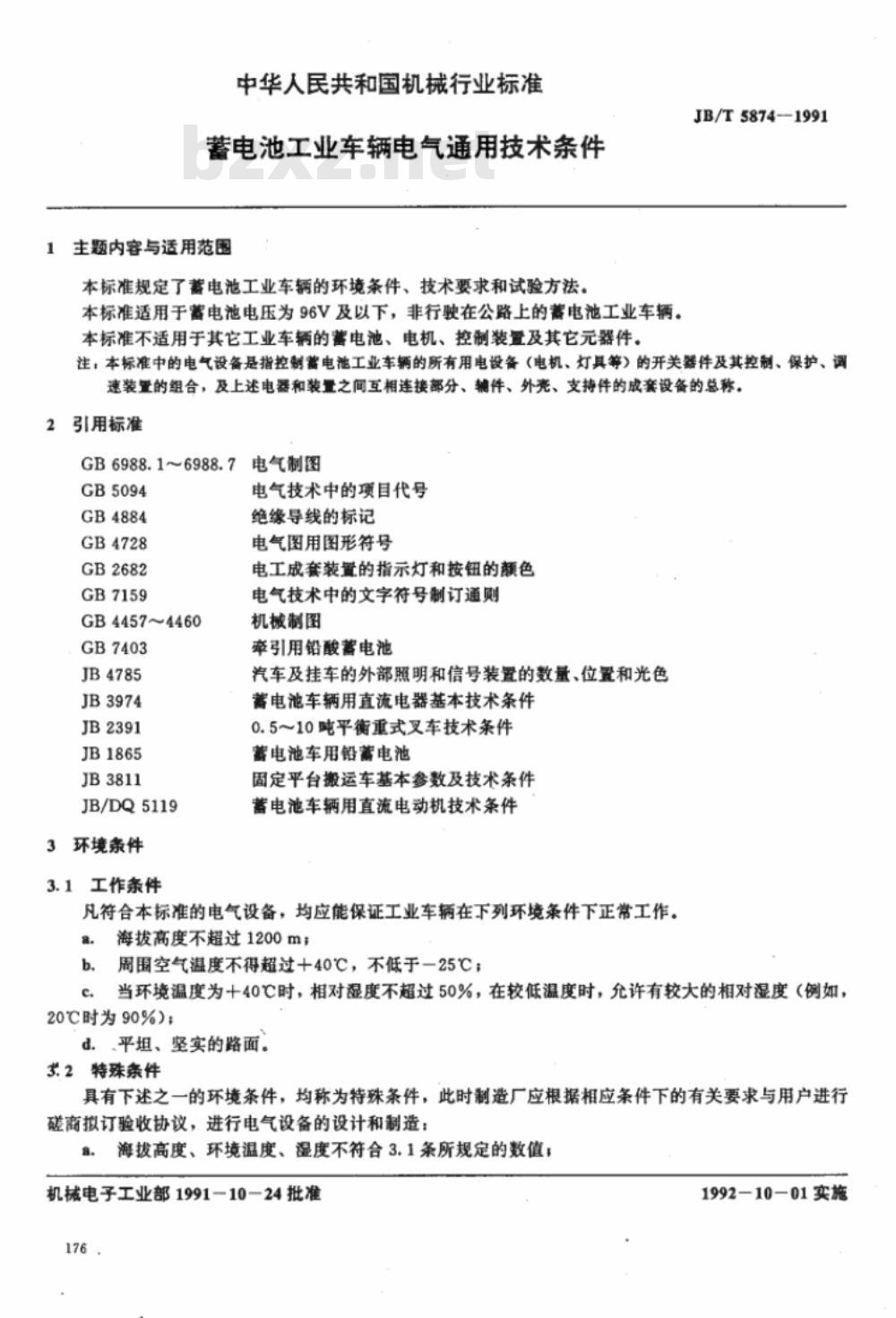

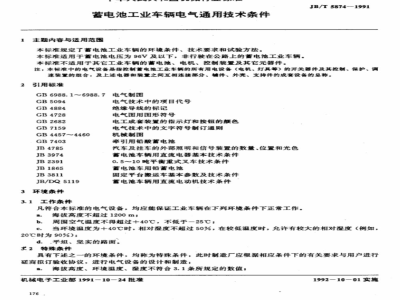

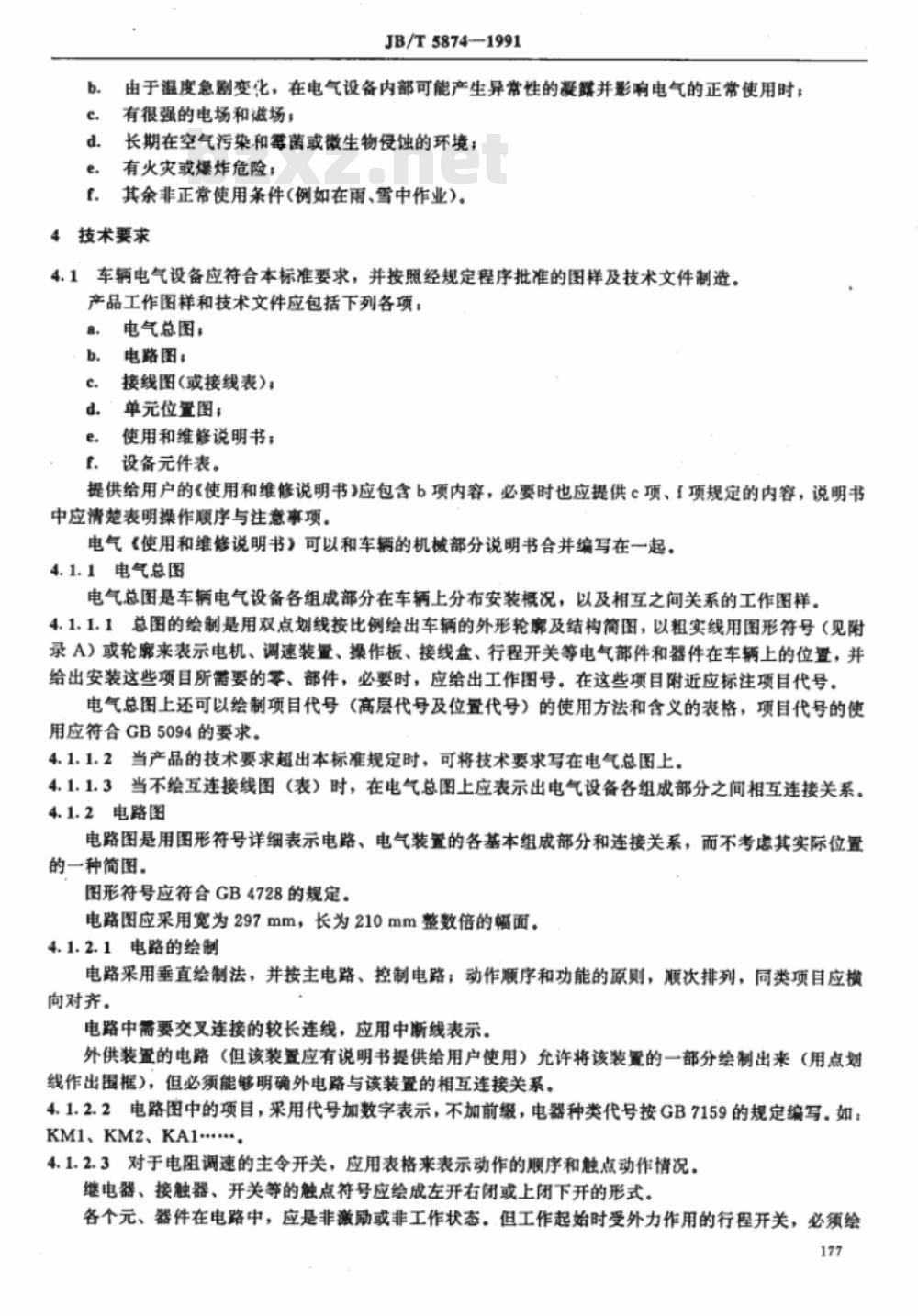

中华人民共和国机械行业标准 蓄电池工业车辆电气通用技术条件 JB/T5874-1991 1 主题内容与适用范围 本标准规定了蓄电池工业车辆的环境条件、技术要求和试验方法。本标准适用于蓄电池电压为96V及以下，非行驶在公路上的蓄电池工业车辆。本标准不适用于其它工业车辆的蓄电池、电机、控制装置及其它元器件。注：本标准中的电气设备是指控制蓄电池工业车辆的所有用电设备（电机、灯具等）的开关器件及其控制、保护、调速装置的组合，及上述电器和装配件之间的互相连接部分、辅件、外壳、支持件的成套设备的总称。 2 引用标准 GB6988.1 GB6988.7 电气制图 GB5094 GB4884 GB4728 GB2682 GB7159 GB4457~4460 GB7403 JB4785 JB3974 JB2391 JB1865 JB3811 JB/DQ5119 3 环境条件 3.1 工作条件 凡符合本标准的电气设备，均应能保证工业车辆在下列环境条件下正常工作：海拔高度不超过1200m；周围空气温度不得超过+40℃，不低于-25℃；当环境温度为+40℃时，相对湿度不超过50%，在较低温度时，允许有较大的相对湿度（例如，20℃时为90%）；平坦、坚实的路面。 3.2 特殊条件 具有下述之一的环境条件，均称为特殊条件，此时制造厂应根据相应条件下的有关要求与用户进行商议，并拟订验收协议，进行电气设备的设计和制造：a. 海拔高度、环境温度、湿度不符合3.1条所规定的数值；b. 由于温度急剧变化，在电气设备内部可能产生异常性的凝露并影响电气的正常使用；c. 有很强的电场和场；d. 长期在空气污染和霉菌或微生物侵蚀的环境；e. 有火灾或爆炸危险；f. 其余非正常使用条件（例如在雨、雪中作业）。 4 技术要求 4.1 车辆电气设备应符合本标准要求，并按照经规定程序批准的图样及技术文件制造。产品工作图样和技术文件应包括下列各项：电气总图；电路图；接线图（或接线表）；单元位置图；使用和维修说明书；设备元件表。 提供给用户的《使用和维修说明书》应包含电气总图、接线图内容，必要时也应提供单元位置图、设备元件表等规定的内容，说明书中应清楚表明操作顺序与注意事项。电气《使用和维修说明书》可以和车辆的机核部分说明书合并编写在一起。 4.1.1 电气总图 电气总图是车辆电气设备各组成部分在车辆上分布安装概况，以及相互之间关系的工作图样。总图的绘制是用双点划线按比例绘出车辆的外形轮廓及结构简图，以粗实线用图形符号（见附录A）或轮廓来表示电机、调速装置、操作板、接线盒、行程开关等电气部件和器件在车辆上的位置，并给出安装这些项目所需要的零、部件，必要时，应给出工作图号。在这些项目附近应标注项目代号。电气总图上还可以绘制项目代号（高层代号及位置代号）的使用方法和含义的表格，项目代号的使用应符合GB5094的要求。 4.1.1.2 当产品的技术要求超出本标准规定时，可将技术要求写在电气总图上。 4.1.1.3 当不绘互连接线图时，在电气总图上应表示出电气设备各组成部分之间相互连接关系。 4.1.2 电路图 电路图是用图形符号详细表示电路、电气装置的各基本组成部分和连接关系，而不考虑其实际位置的一种简图。图形符号应符合GB4728的规定。电路图应采用宽为297mm，长为210mm整数倍的幅面。 4.1.2.1 电路的绘制 电路采用垂直绘制法，并按主电路、控制电路、动作顺序和功能的原则，顺次排列，同类项目应横向对齐。电路中需要交叉连接的较长连线，应用中断线表示。外供装置的电路（但该装置应有说明书提供给用户使用）允许将该装置的一部分绘制出来（用点划线作出围框），但必须能够明确外电路与该装置的相互连接关系。 4.1.2.2 电路图中的项目，采用代号加数字表示，不加前缀，电器种类代号按GB7159的规定编写。如：KM1、KM2、KA1等。
