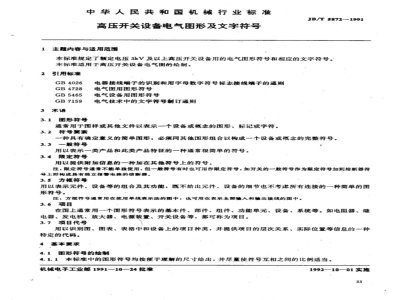

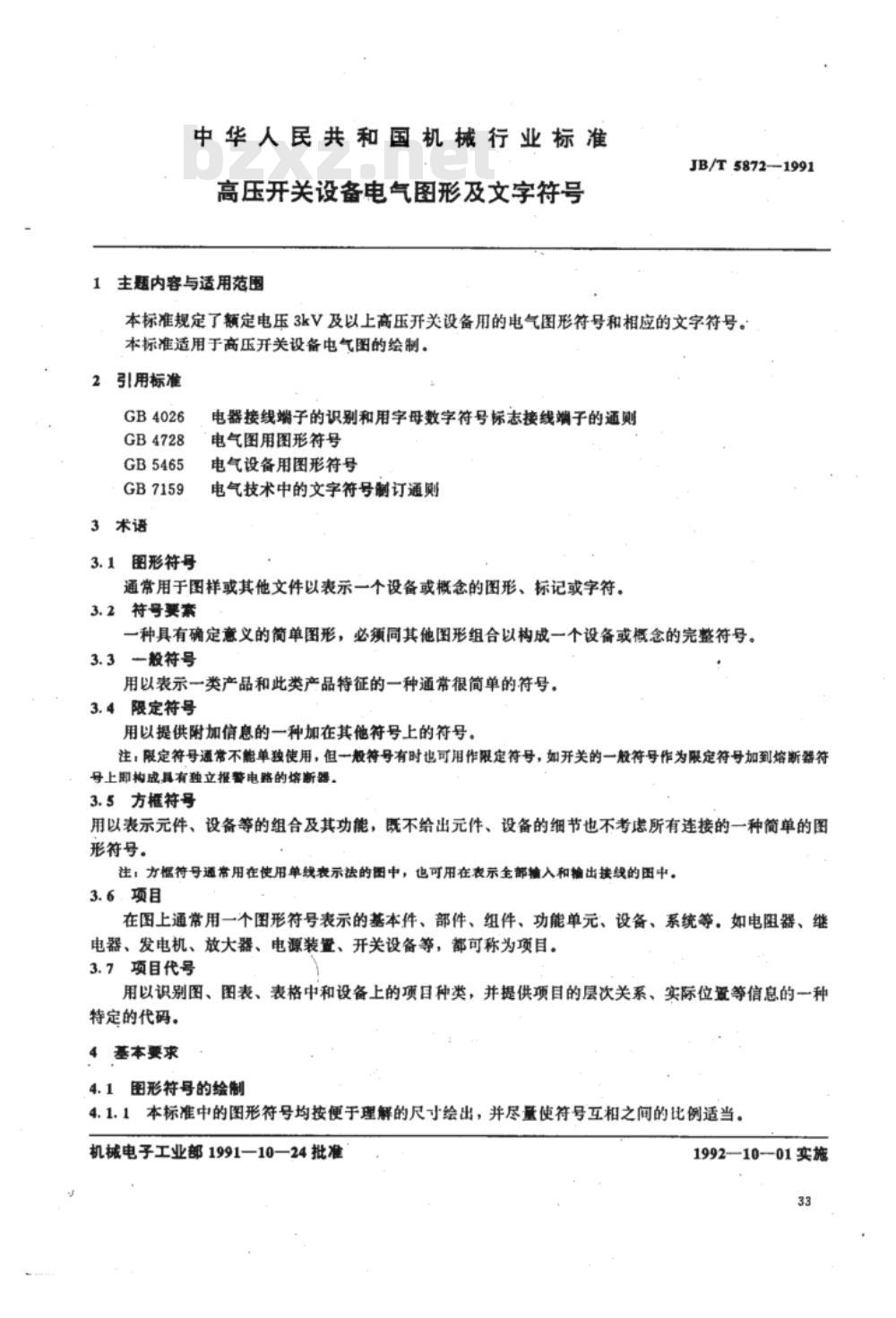

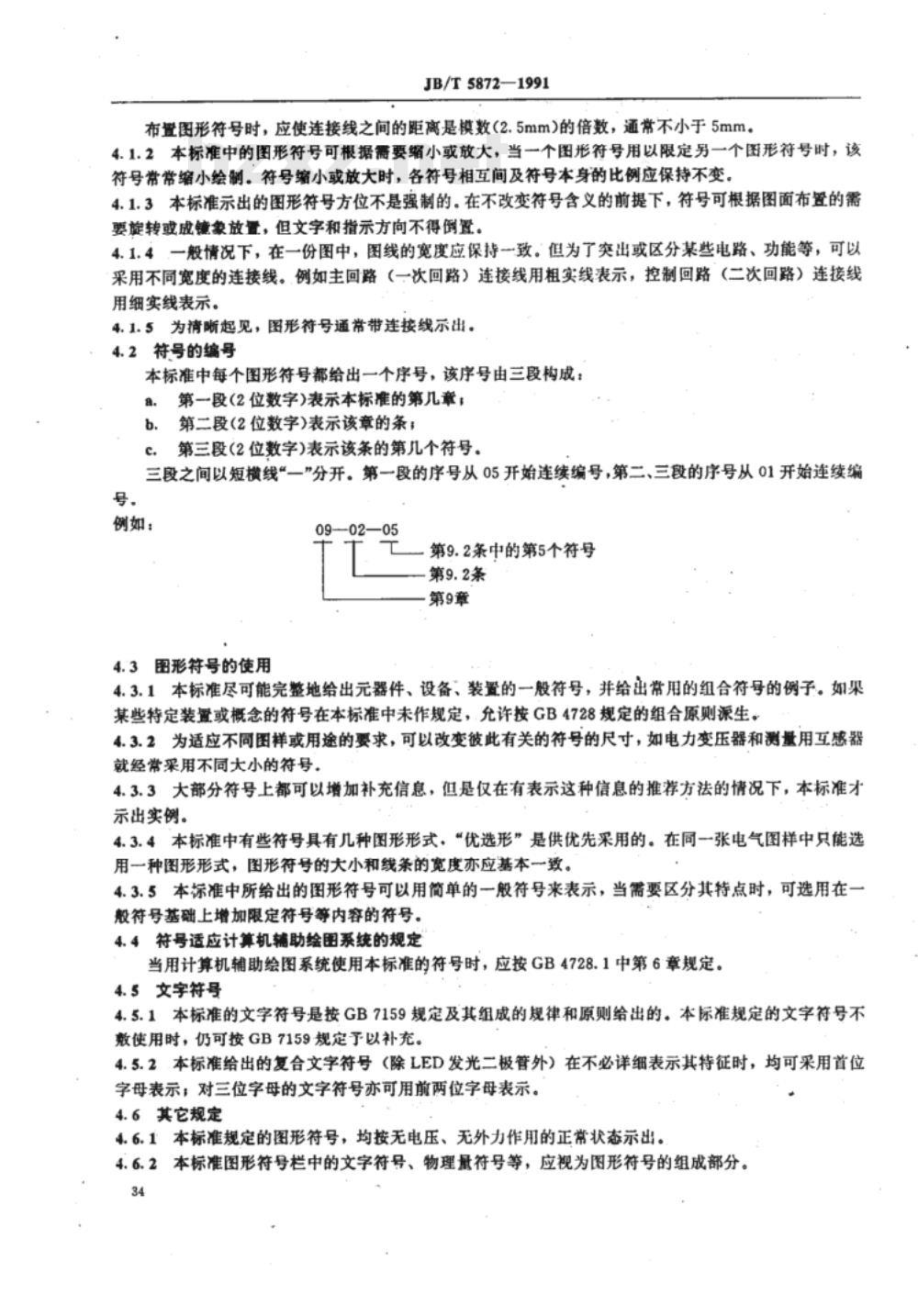

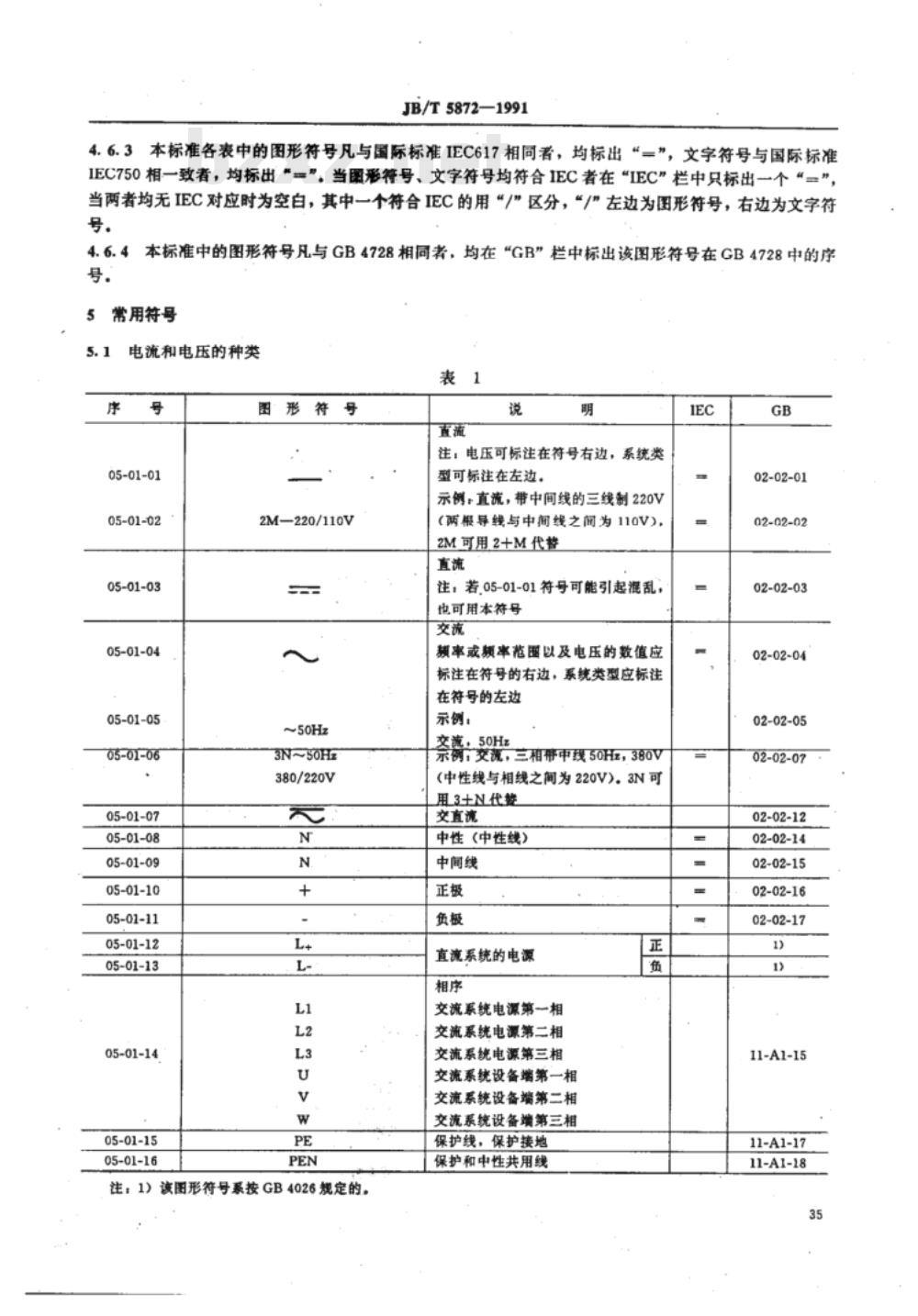

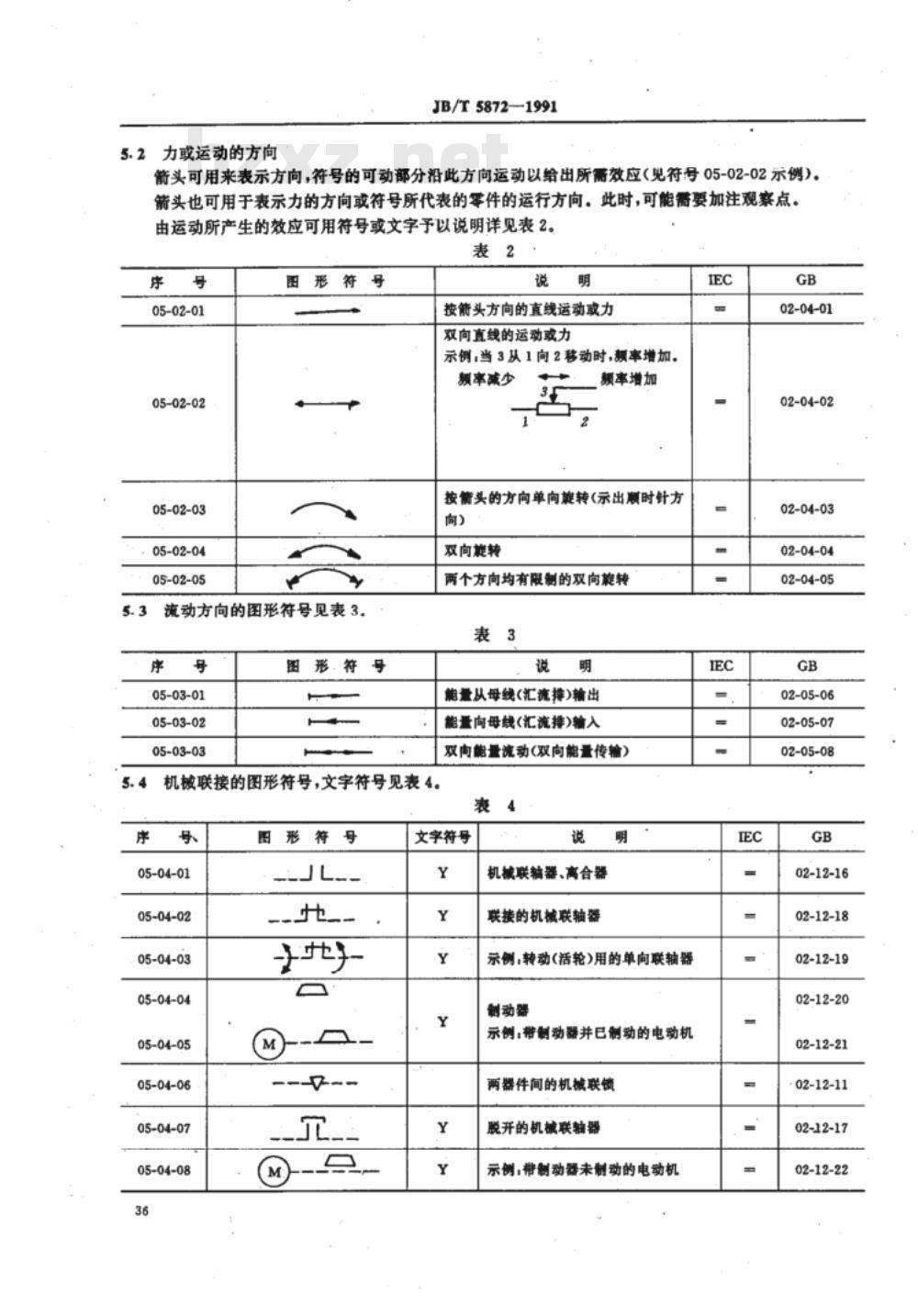

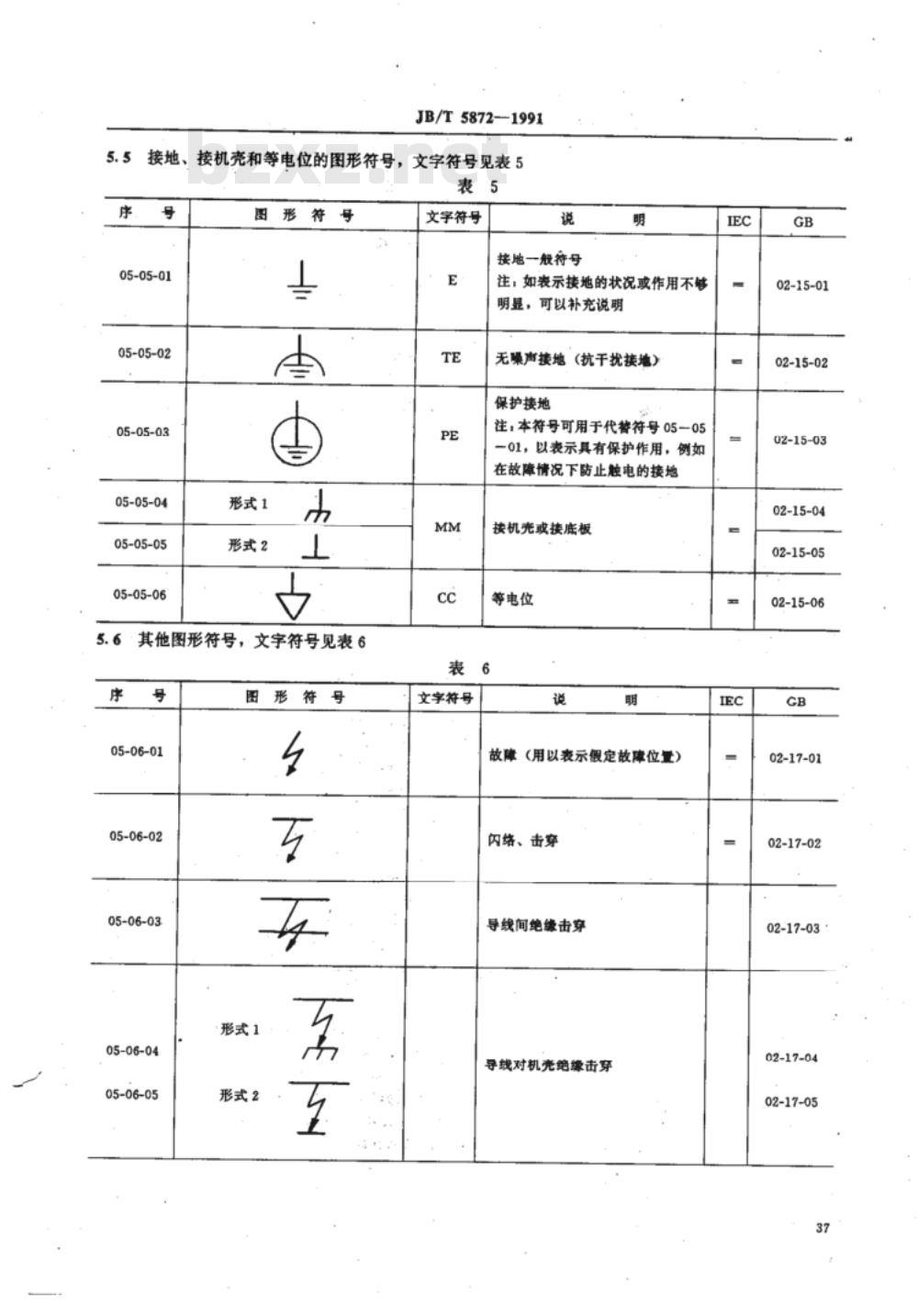

中华人民共和国机械行业标准 高压开关设备电气图形及文字符号 JB/T5872—1991 本标准规定了额定电压3kV及以上高压开关设备用的电气图形符号和相应的文字符号。本标准适用于高压开关设备电气图的绘制。 1 主题内容与适用范围 本标准规定了额定电压3kV及以上高压开关设备用的电气图形符号和相应的文字符号。本标准适用于高压开关设备电气图的绘制。 2 引用标准 GB4026 高压开关设备通用技术条件 GB4728 电工名词术语基本名词术语 GB5465 电气设备用图形符号 GB7159 电工名词术语高压开关设备 3 术语 3.1 图形符号 电器接线端子的识别和用字母数字符号标志接线端子的通则电气图用图形符号。电气设备用图形符号。电气技术中的文字符号制订通则通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。 3.2 符号要素 一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。 3.3 一般符号 用以表示一类产品和此类产品特征的一种通常很简单的符号。 3.4 限定符号 用以提供附加信息的一种加在其他符号上的符号。注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。 3.5 方框符号 用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。 注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。 3.6 项目 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。如电阻器、继电器、发电机、放大器、电源装置、开关设备等，部可称为项目。 3.7 项目代号 用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。 4 基本要求 4.1 图形符号的绘制 4.1.1 本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。机械电子工业部1991-10-24批准，1992-10-01实施。布置图形符号时，应使连接线之间的距离是模数（2.5mm）的倍数，通常不小于5mm。 4.1.2 本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。 4.1.3 本标准示出的图形符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜像放置，但文字和指示方向不得更改。 4.1.4 一般情况下，在一份图中，图线的宽度应保持一致。但为了突出或区分某些电路、功能等，可以采用不同宽度的连接线。例如主回路（一次回路）连接线用粗实线表示，控制回路（二次回路）连接线用细实线表示。 4.1.5 为清晰起见，图形符号通常带连线示出。 4.2 符号的编号 本标准中每个图形符号都给出一个序号，该序号由三段构成：第一段（2位数字）表示本标准的第几章，第二段（2位数字）表示该章的条，第三段（2位数字）表示该条的第几个符号。三段之间以短横线“-”分开。第一段的序号从05开始连续编号，第二、三段的序号从01开始连续编号。例如： 09-02-05 一第9.2条中的第5个符号 4.3 图形符号的使用 4.3.1 本标准尽可能完整地给出元器件、设备、装置的一般符号，并给出常用的组合符号的例子。如果某些特定装置或概念的符号在本标准中未作规定，允许按GB4728规定的组合原则生成。 4.3.2 为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如电力变压器和测量用互感器就经常采用不同大小的符号。 4.3.3 大部分符号上都可以增加补充信息，但是仅在有表示这种信息的推荐方法的情况下，本标准才示出实例。 4.3.4 本标准中有些符号具有几种图形形式，“优选形”是供优先采用的。在同一张电气图样中只能选用一种图形形式，图形符号的大小和线条的宽度亦应基本一致。 4.3.5 本标准中所给出的图形符号可以用简单的一般符号来表示，当需要区分其特点时，可选用在一般符号基础上增加限定符号等内容的符号。 4.4 符号适应计算机辅助绘图系统的规定 当用计算机辅助绘图系统使用本标准的符号时，应按GB4728.1中第6章规定。 4.5 文字符号 4.5.1 本标准的文字符号是按GB7159规定及其组成的规律和原则给出的。本标准规定的文字符号在使用时，仍可按GB7159规定予以补充。 4.5.2 本标准给出的复合文字符号（除LED发光二极管外）在不必详细表示其特征时，均可采用首位字母表示；对三位字母的文字符号亦可用前两位字母表示。 4.6 其它规定 4.6.1 本标准规定的图形符号，均按无电压、无外力作用的正常状态示出。 4.6.2 本标准图形符号栏中的文字符号、物理量符号等，应视为图形符号的组成部分。
