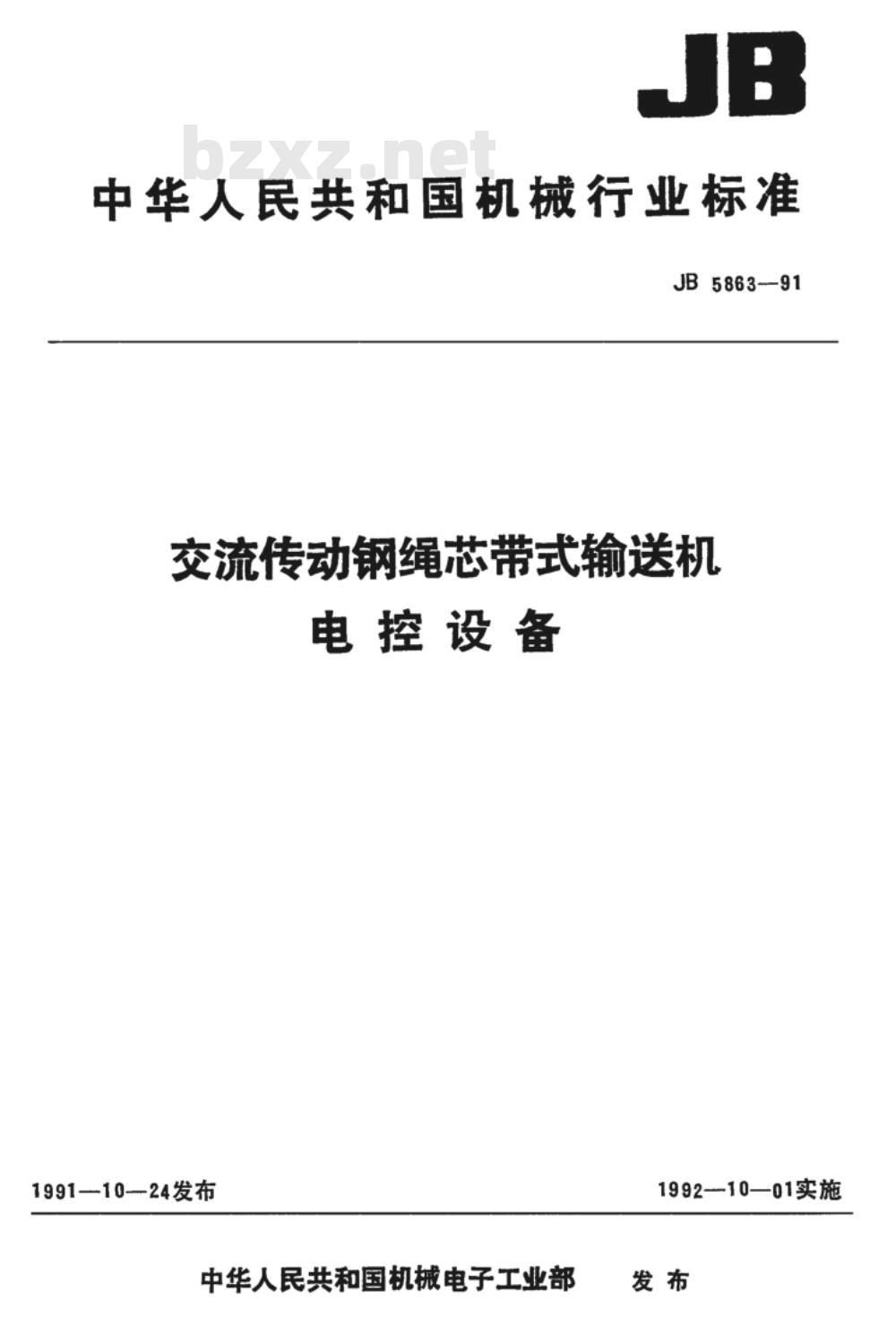

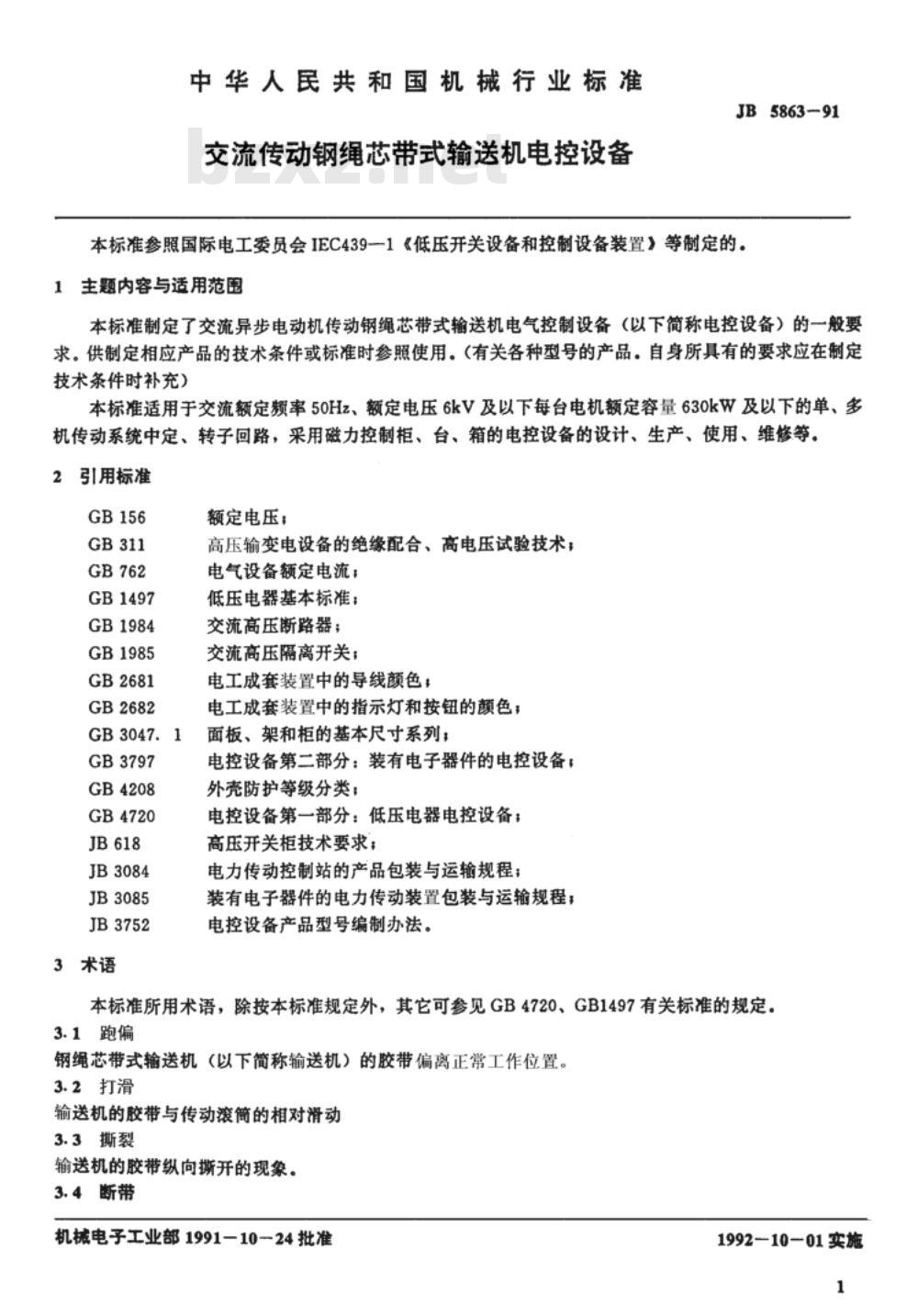

中华人民共和国机械行业标准 JB5863-91 交流传动钢绳芯带式输送机电控设备 1 主题内容与适用范围 本标准制定了交流异步电动机传动钢绳芯带式输送机电气控制设备（以下简称电控设备）的一般要求，供制定相应产品的技术条件或标准时参照使用。 本标准适用于交流额定频率50Hz、额定电压6kV及以下每台电机额定容量630kW及以下的单、多机传动系统中定、转子回路，采用磁力控制柜、台、箱的电控设备的设计、生产、使用、维修等。 2 引用标准 GB156 GB311 GB762 GB1497 GB1984 GB1985 GB2681 GB2682 GB3047.1 GB3797 GB4208 GB4720 JB618 JB3084 JB3085 JB3752 3 术语 3.1 跑偏：钢绳芯带式输送机（以下简称输送机）的胶带偏离正常工作位置。 3.2 打滑：输送机的胶带与传动滚筒的相对滑动。 3.3 撕裂：输送机的胶带纵向撕开的现象。 3.4 断带：输送机的胶带横向断开的现象。 3.5 逆转：输送机向规定方向反向运转的现象。 4 产品分类 4.1 按主拖动电动机的额定电压分类： a. 高压电动机电控设备； b. 低压电动机电控设备。 4.2 按主拖动电动机数量分类： a. 单机拖动电控设备； b. 双机拖动电控设备； c. 三机拖动电控设备； d. 四机拖动电控设备。 4.3 按主拖动电动机型式分类： a. 绕线式电动机拖动电控设备； b. 鼠笼式电动机拖动电控设备。 4.4 按电控设备的结构分类： a. 台式电控设备； b. 箱式电控设备； c. 一般柜式电控设备； d. 防滴式电控设备； e. 防尘防滴式电控设备。 4.5 其他分类： 产品的其他分类可由制造厂和用户协商，依据控制方式、主拖动电动机容量、拉紧方式等分类。 4.6 产品型号的命名 产品的型号由类别代表A、系列代号K、品种号、规格号及附加代号五部分组成。其含义如下： 类别代号，表示交流传动钢绳芯带式输送机规格代号。 A 代表型号类别。 K 为系列代号。 附加代号：G 固定拉紧，Z 自动拉紧。 规格代号：见表1。 品种号：A-n 不带电气制动，B 带电气制动。 系列设计序号：如 1、2、3，表示第1、2、3次设计。 系列特征代号，表示电控设备的类别。 5 技术要求 5.1 使用条件 5.1.1 环境条件不得超过如下规定：周围空气最高温度不得超过40℃，且在24小时内平均温度不得超过35℃。最低温度不得低于-10℃； 安装地点海拔高度不超过2000米。对于海拔高度超过1000米而低于2000米的使用环境，应考虑介电强度的降低和空气冷却效果的减弱，需满足制造厂与用户之间的协议与要求。 空气相对湿度在使用条件下应符合标准要求。 6 检验和验收 详见相应的检验与验收标准，确保电控设备符合规定的质量标准和安全要求。
