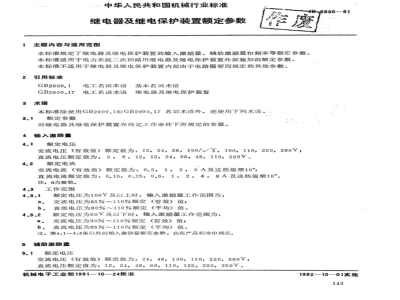

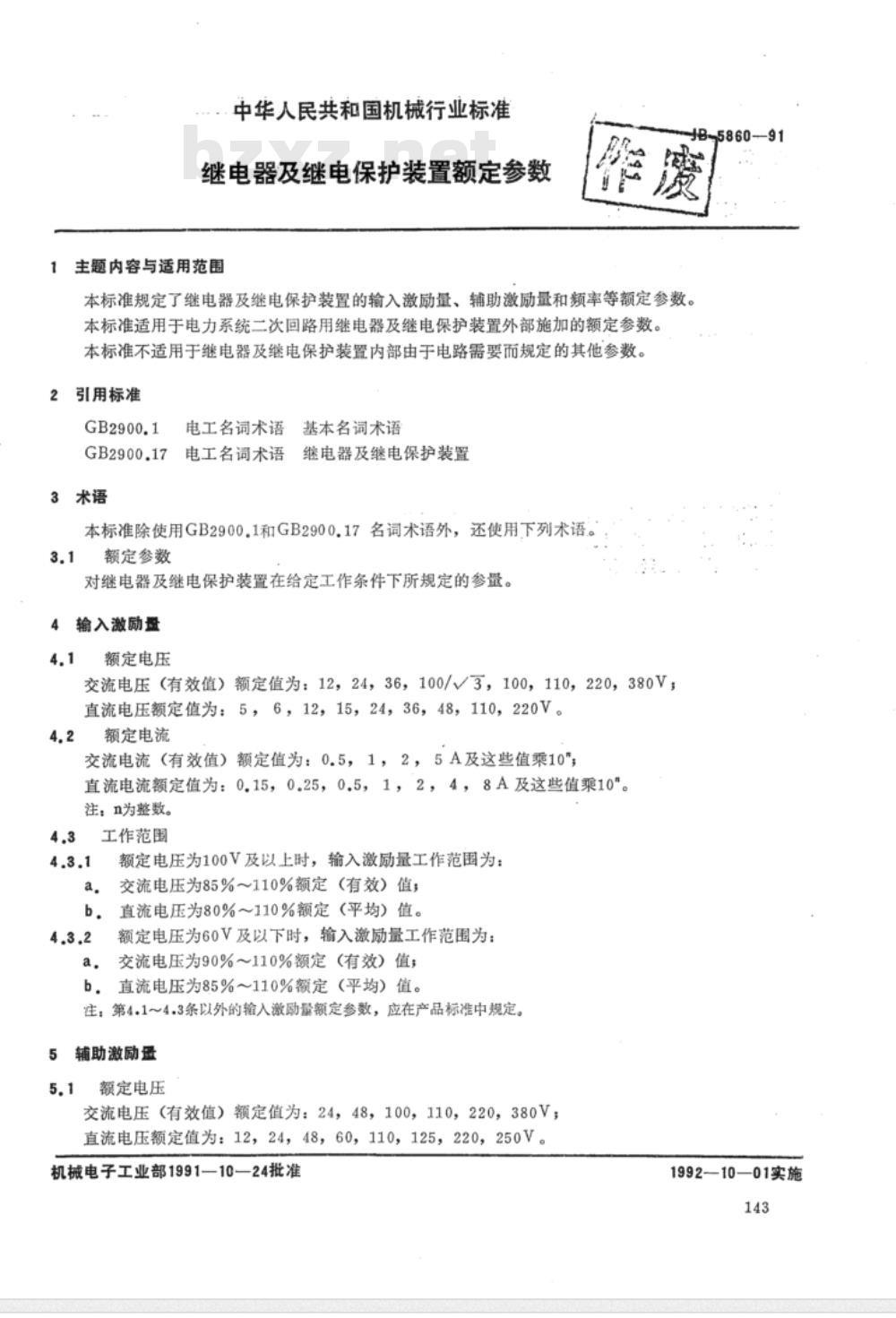

中华人民共和国机械行业标准 继电器及继电保护装置额定参数 1 主题内容与适用范围 本标准规定了继电器及继电保护装置的输入激励量、辅助激励量和频率等额定参数。本标准适用于电力系统二次回路用继电器及继电保护装置外部施加的额定参数。该标准不适用于继电器及继电保护装置内部由于电路需要而规定的其他参数。 2 引用标准 GB2900.1 电工名词术语 GB2900.17 电工名词术语 3 术语 3.1 额定参数 对继电器及继电保护装置在给定工作条件下所规定的参量。 4 额定电压 4.1 交流电压（有效值）额定值为：12V、24V、36V、100/√3V、100V、110V、220V、380V；直流电压额定值为：5V、6V、12V、15V、24V、36V、48V、110V、220V。 4.2 额定电流 交流电流（有效值）额定值为：0.5A、1A、2A、5A及这些值的倍数；直流电流额定值为：0.15A、0.25A、0.5A、1A、2A、4A、8A及这些值的倍数。 4.3 工作范围 4.3.1 额定电压为100V及以上时，输入激励量工作范围为：交流电压为85%～110%额定（有效）值；直流电压为80%～110%额定（平均）值。 4.3.2 额定电压为60V及以下时，输入激励量工作范围为：交流电压为90%～110%额定（有效）值；直流电压为85%～110%额定（平均）值。 注：第4.1～4.3条以外的输入激励量额定参数，应在产品标准中规定。 5 辅助激励量 5.1 额定电压 交流电压（有效值）额定值为：24V、48V、100V、110V、220V、380V；直流电压额定值为：12V、24V、48V、60V、110V、125V、220V、250V。 5.2 额定电流 暂不推荐额定电流值。 5.3 工作范围 辅助激励量电压工作范围为： 5.3.1 100V及以上时，为额定值的80%～110%； 5.3.2 60V及以下时，为额定值的90%～110%。 6 频率 频率的额定值为50Hz或60Hz。 附加说明： 本标准由机械电子工业部许昌继电器研究所提出并归口，由机械电子工业部阿城继电器厂负责起草。本标准起草人：周世贤、李殿发。
