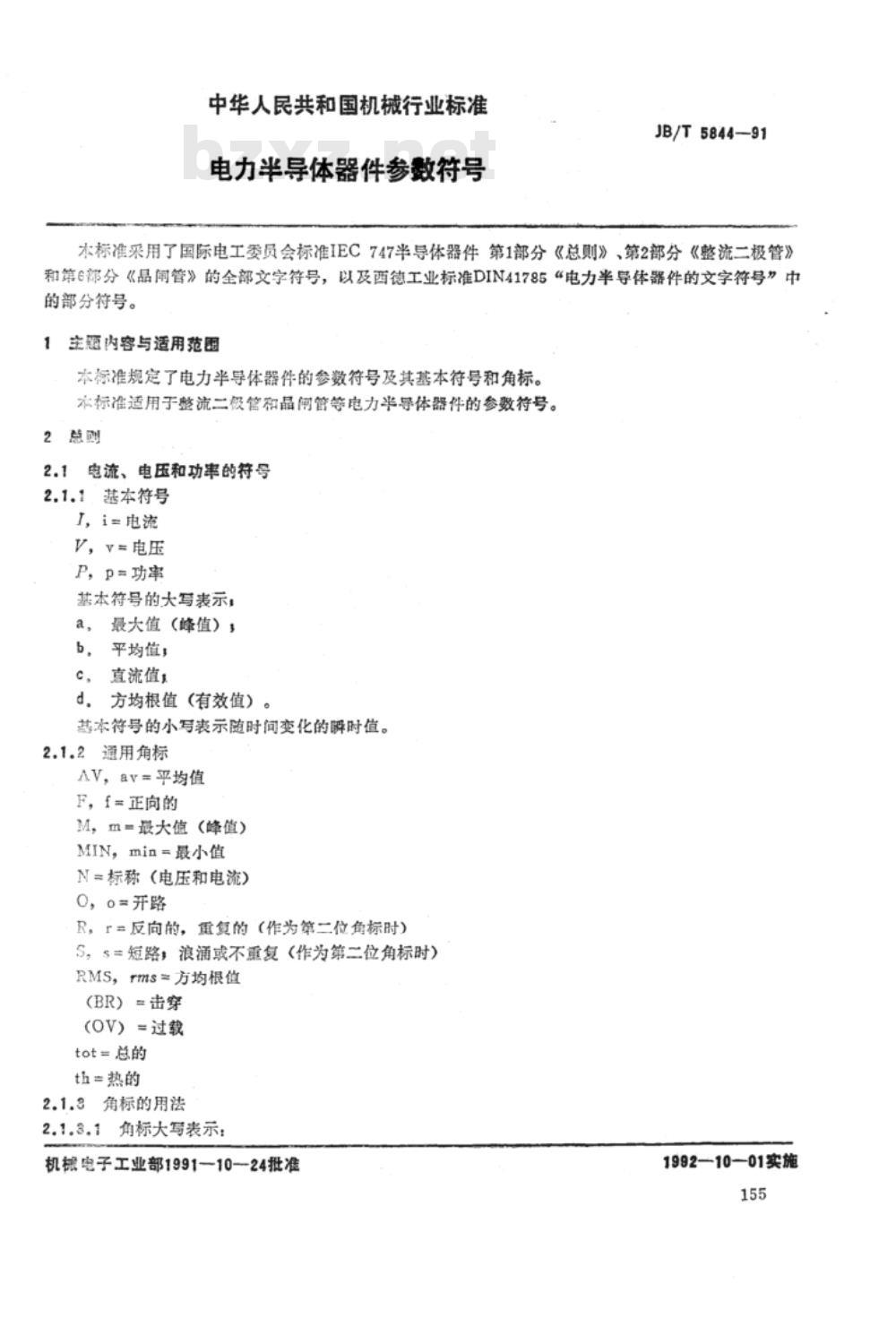

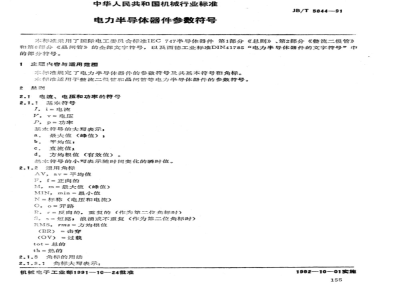

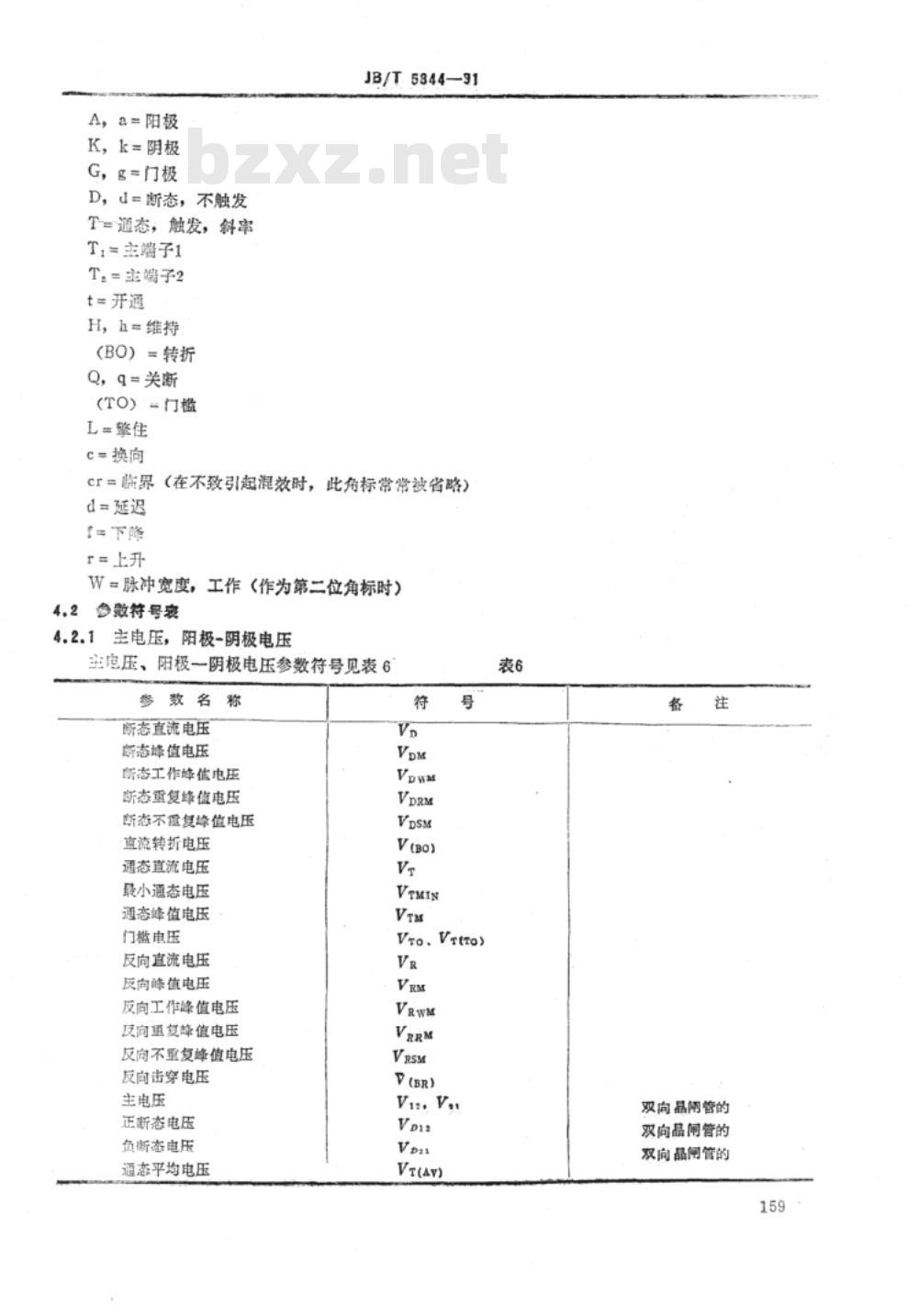

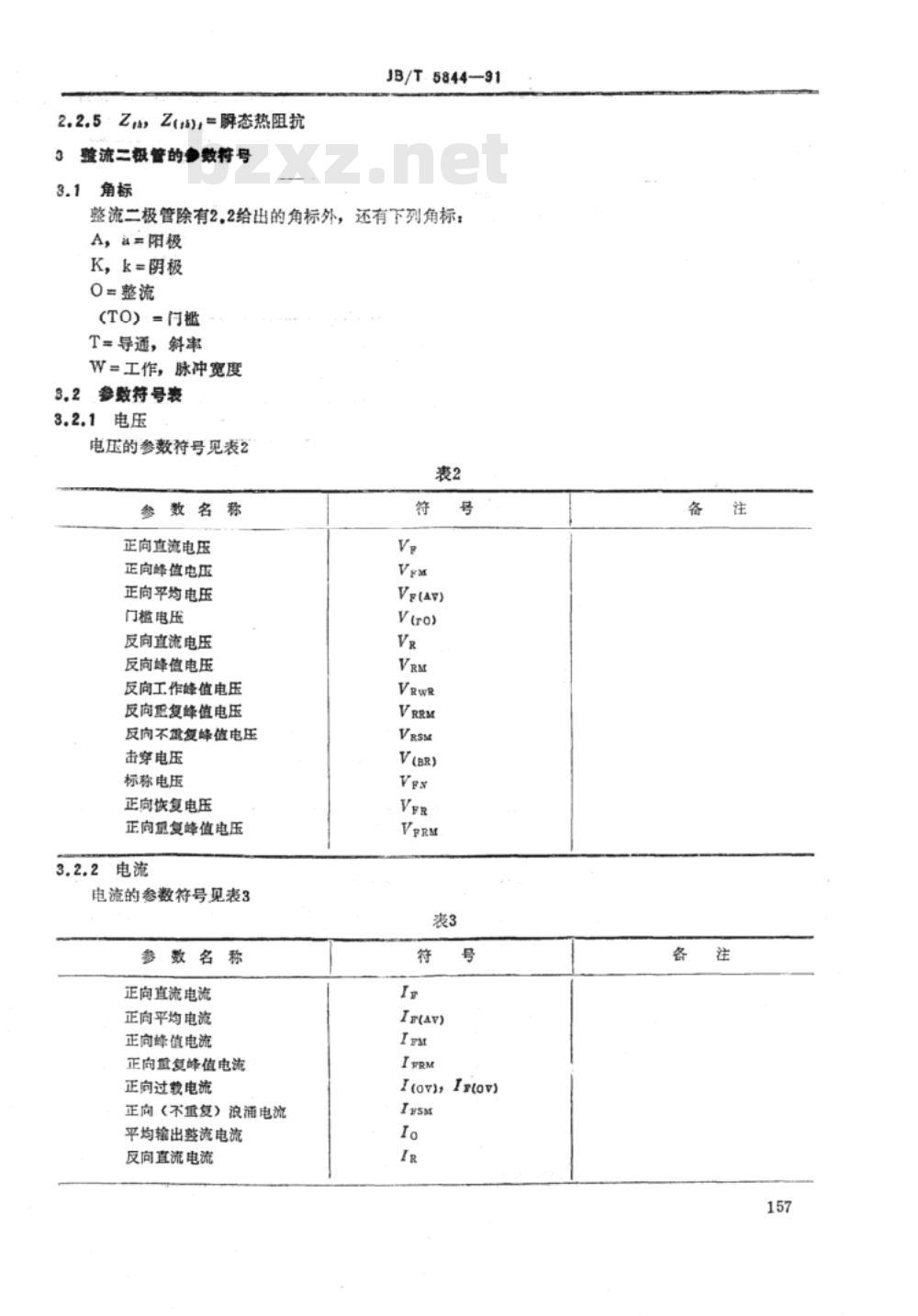

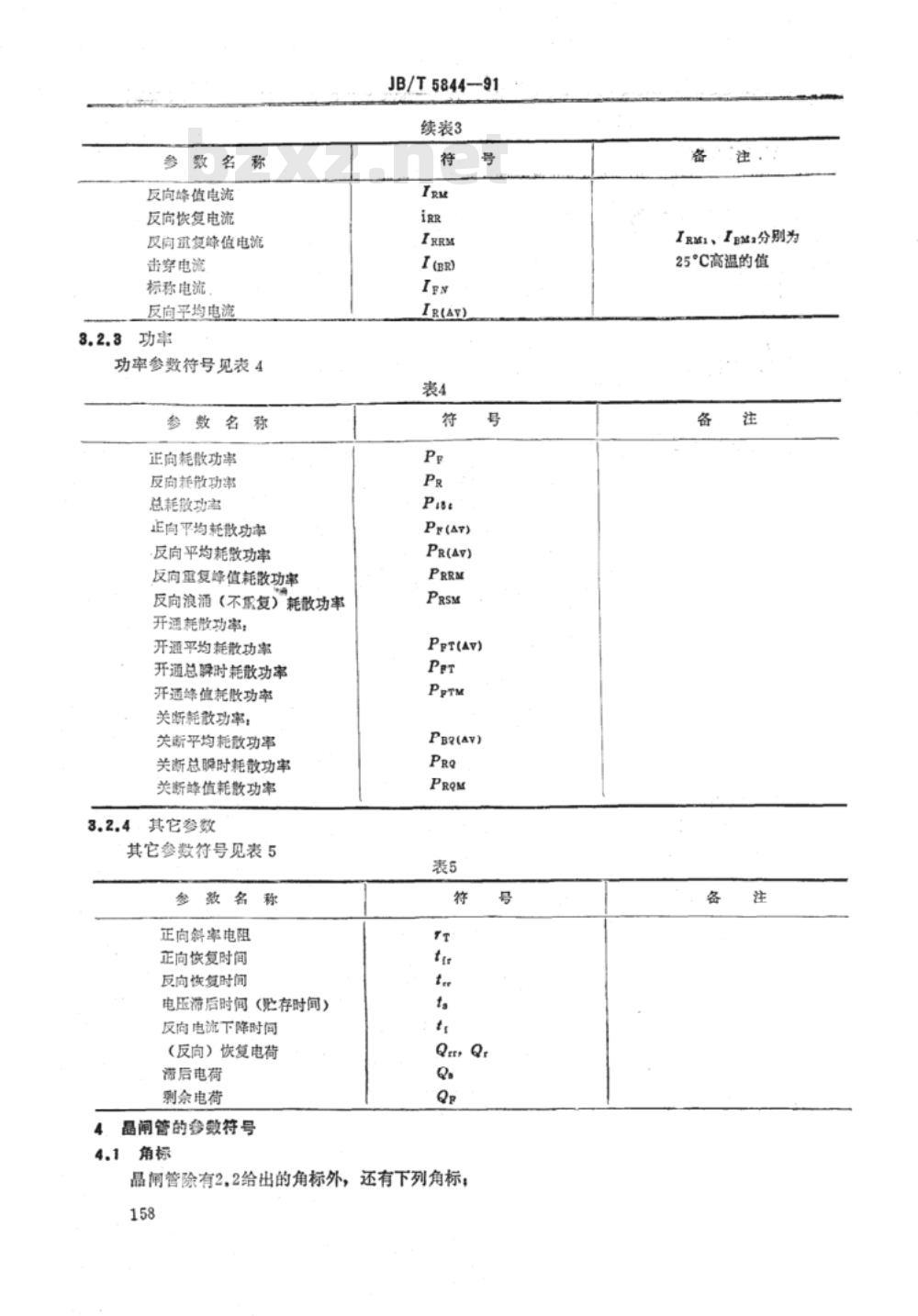

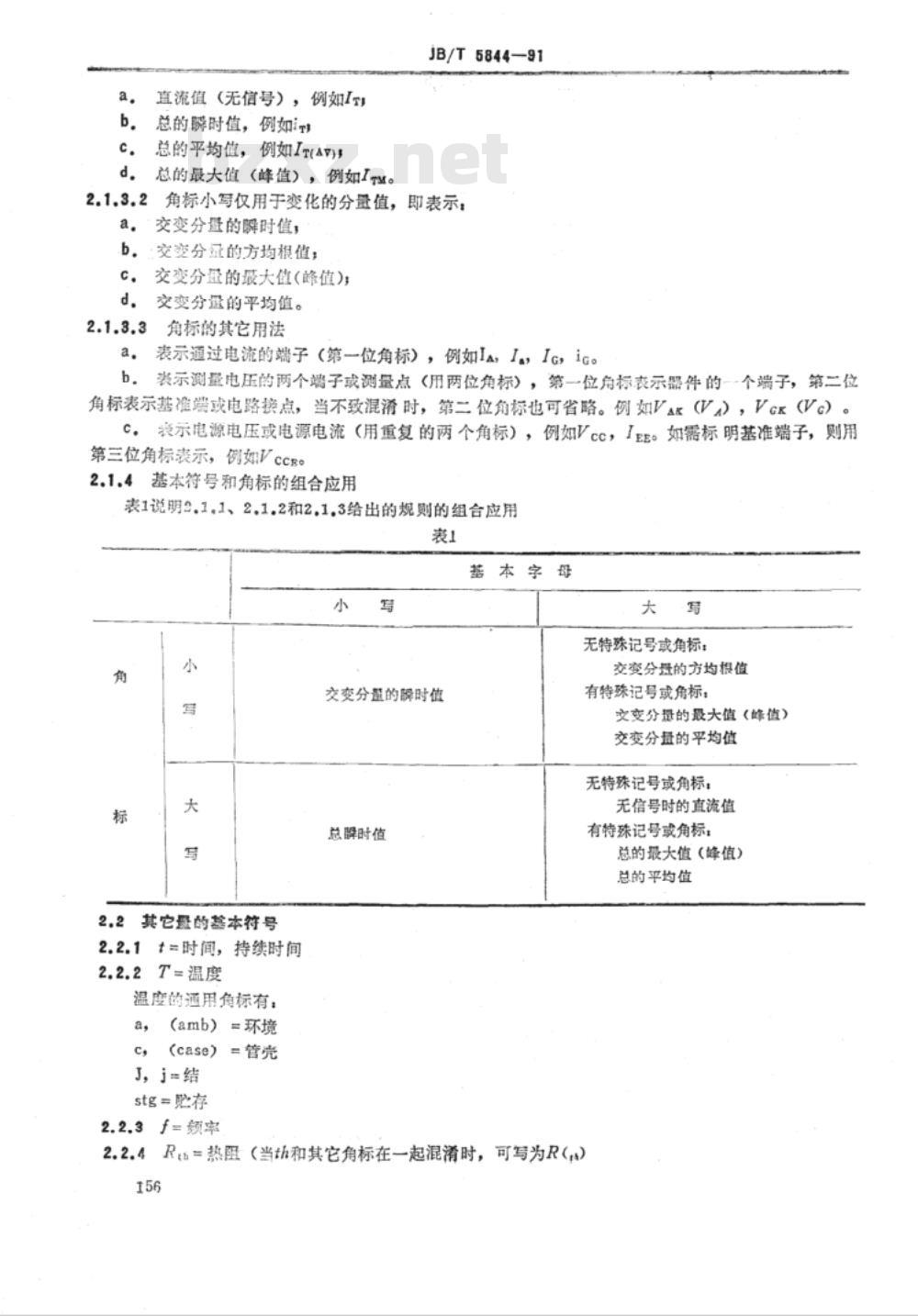

中华人民共和国机械行业标准 电力半导体器件参数符号 JB/T 5844-91 本标准采用了国际电工委员会标准IEC 747半导体器件第1部分《总则》、第2部分《整流二极管》和第6部分《晶闸管》的全部文字符号，以及西德工业标准DIN 41785“电力半导体器件的文字符号”中的部分符号。 1 主题内容与适用范围 本标准规定了电力半导体器件的参数符号及其基本符号和角标。标准适用于整流二极管和晶闸管等电力半导体器件的参数符号。 2 总则 2.1 电流、电压和功率的符号 2.1.1 基本符号： I, i = 电流 V, v = 电压 P, p = 功率 大写符号表示最大值（峰值），小写符号表示随时间变化的值。 2.1.2 通用角标： AV, av = 平均值 F, f = 正向的 M, m = 最大值（峰值） MIN, min = 最小值 N = 标称（电压和电流） R, r = 反向的，重复的（作为第二位角标时） S, s = 短路，浪涌或不重复（作为第二位角标时） RMS, rms = 方均根值 (BR) = 击穿 (OV) = 过载 tot = 总的 th = 热的 2.1.3 角标的用法 2.1.3.1 大写角标： 大写角标表示直流值、总的瞬时值、总的平均值等。 2.1.3.2 小写角标： 小写角标仅用于变化的分量值，表示交变分量的瞬时值、方均根值、最大值、平均值。 2.1.3.3 其他角标用法： 角标可以表示通过电流的端子、测量电压的两个端子、衰减电源电压或电源电流等。 2.2 其他量的基本符号 2.2.1 t = 时间，持续时间 2.2.2 T = 温度 2.2.3 f = 频率 2.2.4 Rs = 热阻 2.2.5 Z = 瞬态热阻抗 3 整流二极管的参数符号 3.1 角标： 整流二极管除了有上述符号外，还包括以下角标： A, a = 阳极 K, k = 阴极 O = 整流 (TO) = 门槛 T = 导通，斜率 W = 工作，脉冲宽度 3.2 参数符号表 3.2.1 电压的参数符号： | 参数名称 | 符号 | | --- | --- | | 正向直流电压 | Vp | | 正向峰值电压 | Vrm | | 正向平均电压 | Vg(AV) | | 门槛电压 | V(ro) | | 反向直流电压 | VR | | 反向峰值电压 | VRM | | 反向工作峰值电压 | VRwR | | 反向重复峰值电压 | VRRM | | 反向不重复峰值电压 | VRSM | | 击穿电压 | V(aR) | | 标称电压 | Ven | | 正向恢复电压 | VeR | | 正向重复峰值电压 | VpRM | 3.2.2 电流的参数符号： | 参数名称 | 符号 | | --- | --- | | 正向直流电流 | Ir | | 正向平均电流 | Im(4V) | | 正向峰值电流 | Irar | | 正向重复峰值电流 | IPRM | | 正向过载电流 | I(v,Ino) | | 正向（不重复）浪涌电流 | Ivsor | | 平均输出整流电流 | Io | | 反向直流电流 | IR | | 反向峰值电流 | IRM | | 反向恢复电流 | IRwR | | 反向重复峰值电流 | IRRM | | 击穿电流 | IRSM | 3.2.3 功率的参数符号： | 参数名称 | 符号 | | --- | --- | | 正向耗散功率 | Vp | | 反向耗散功率 | Vr | | 总耗散功率 | VrSM | | 正向平均耗散功率 | Pavg | | 反向平均耗散功率 | PavgR | | 反向重复峰值耗散功率 | Prr | | 反向浪涌（不复）耗散功率 | Psm | | 开通耗散功率 | Pth | | 开通平均耗散功率 | Pavgth |
