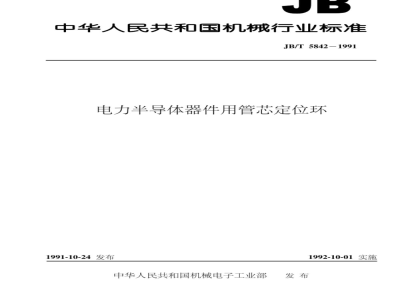

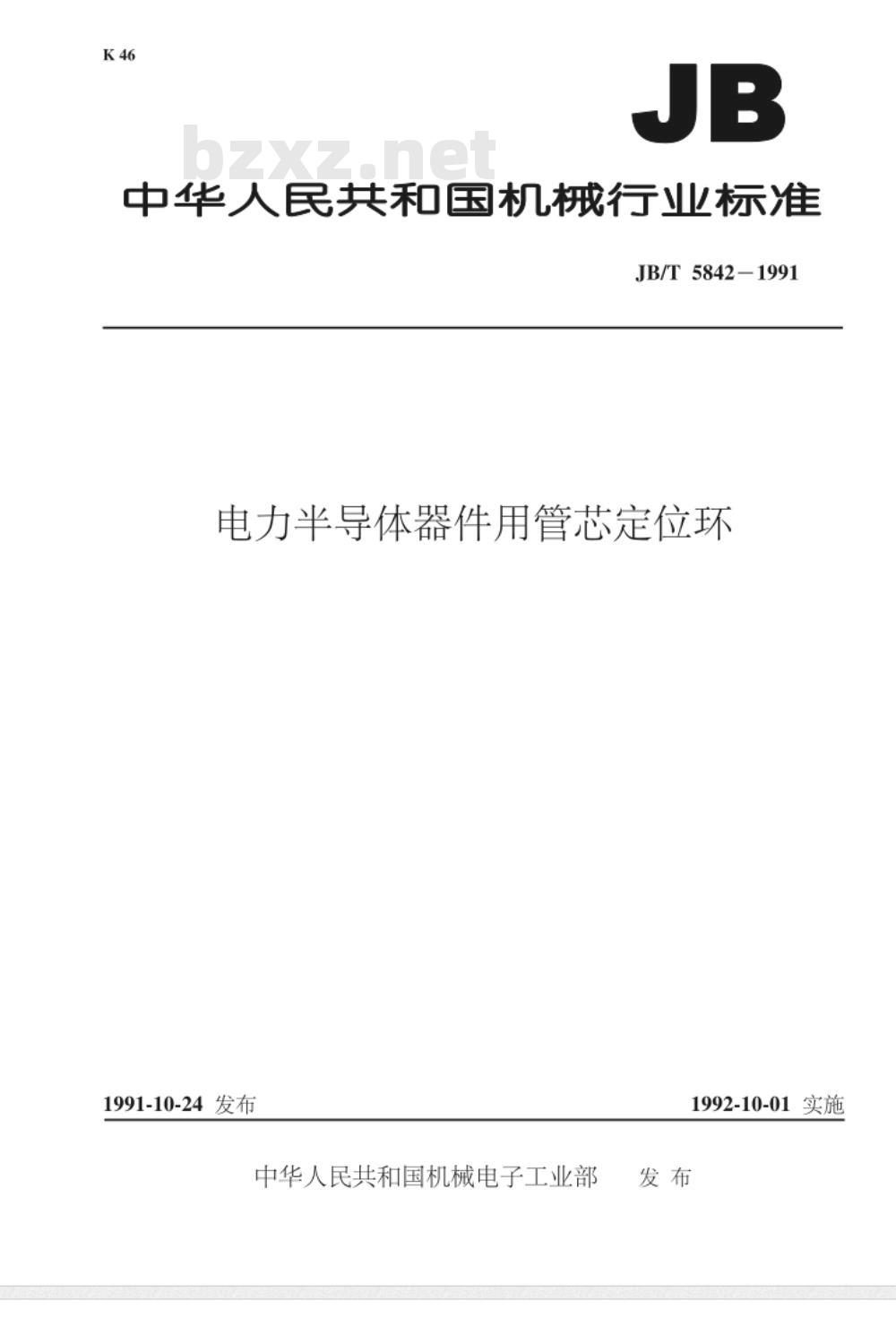

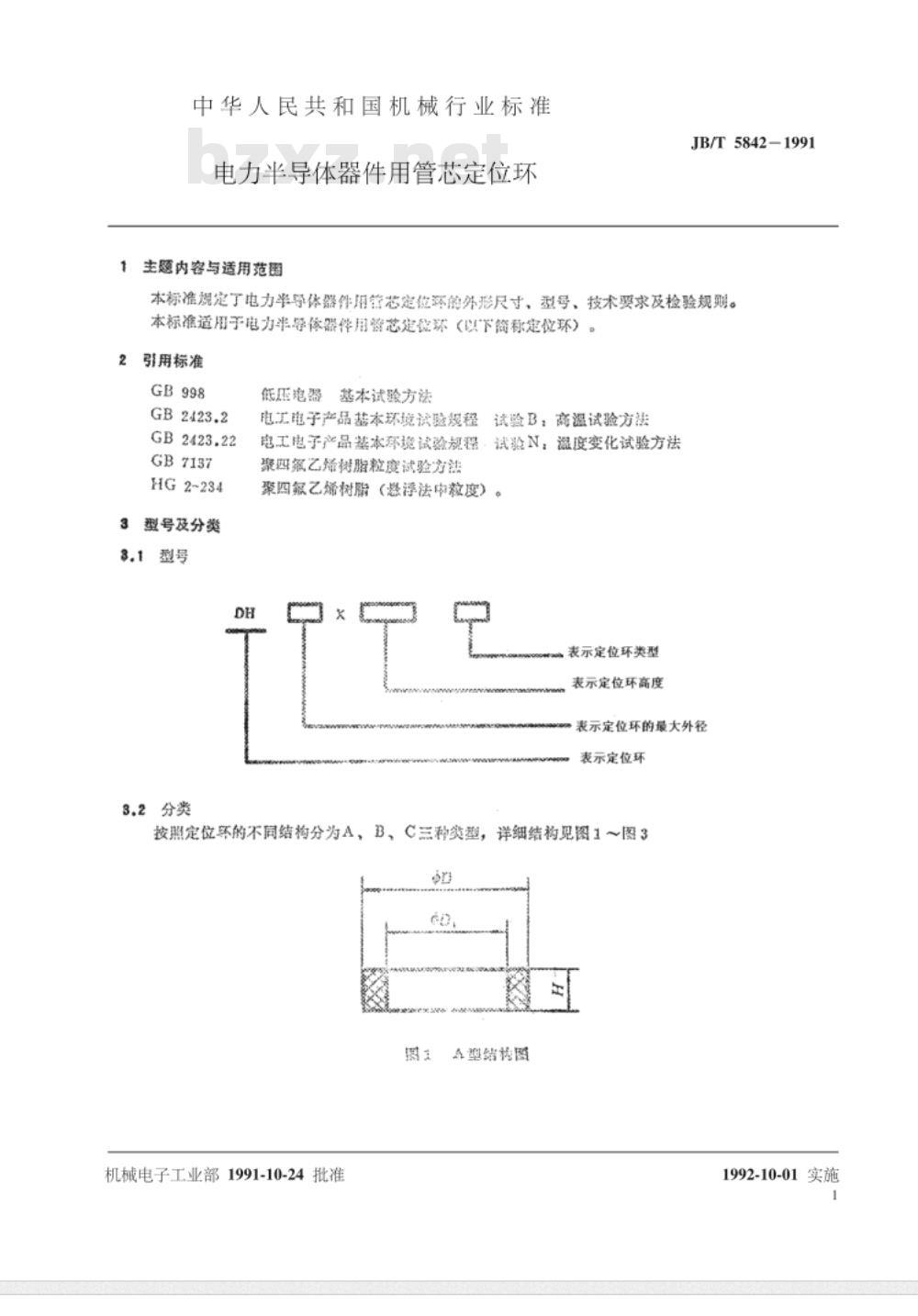

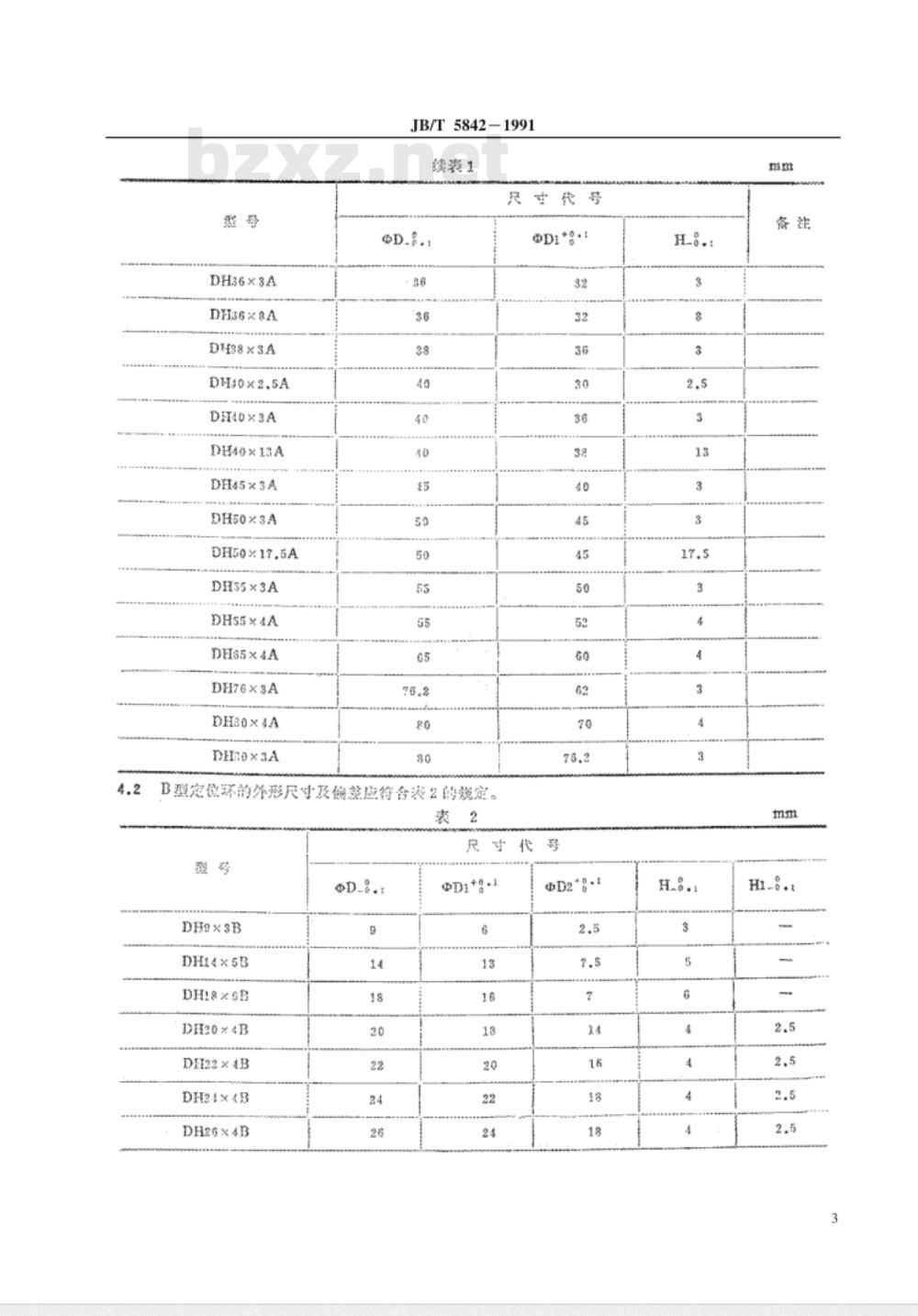

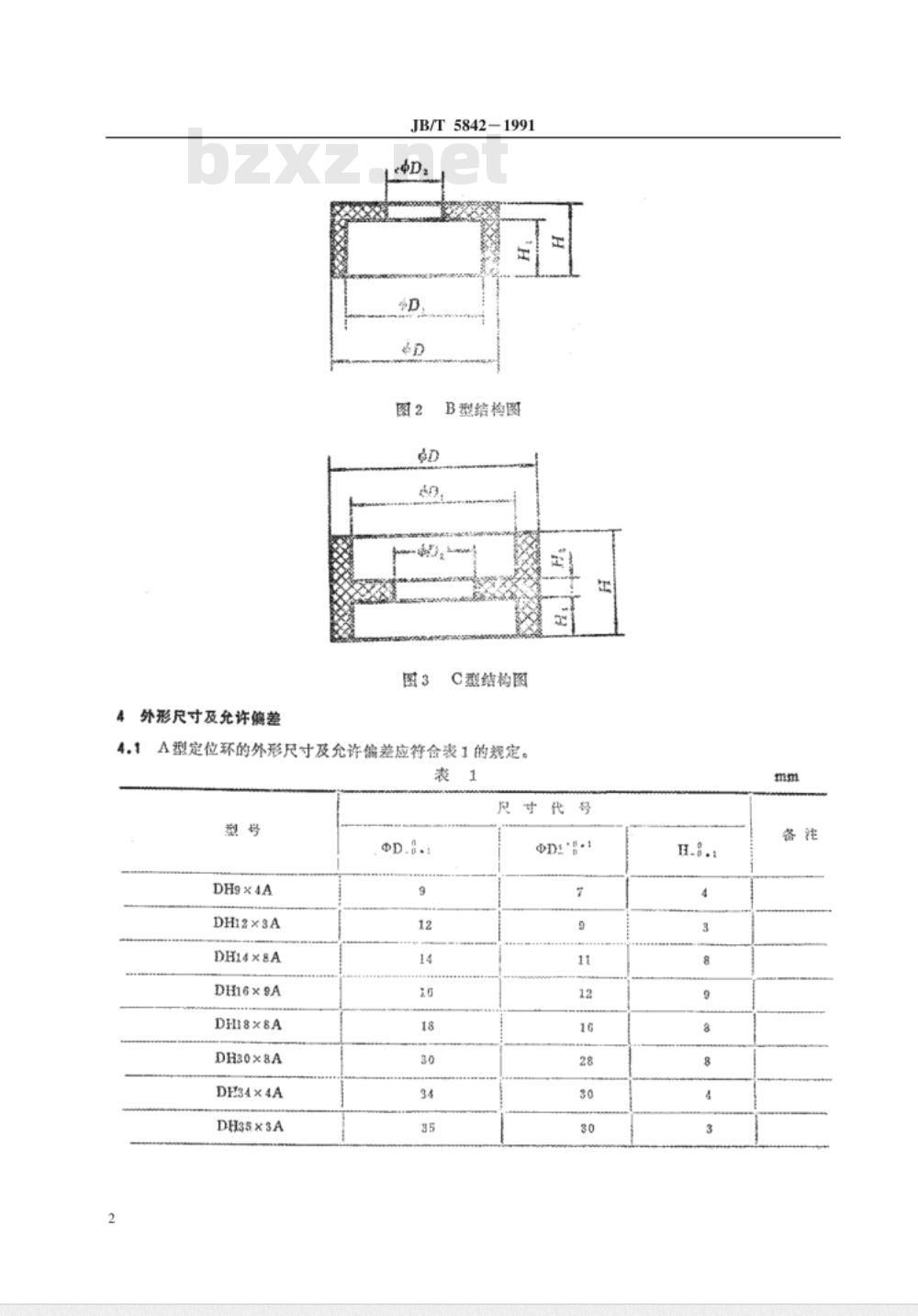

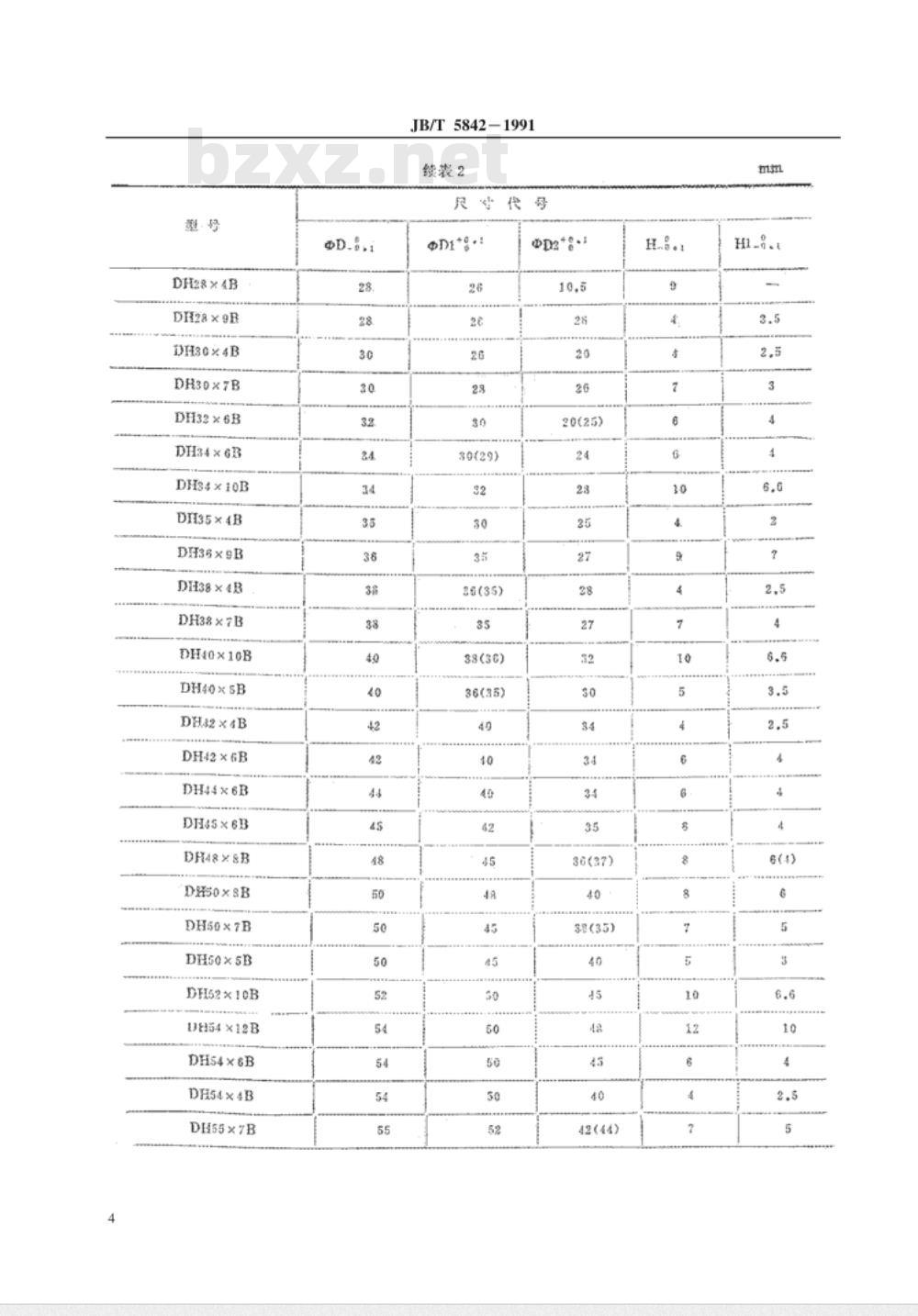

中华人民共和国机械行业标准 JB/T 5842-1991 电力半导体器件用管芯定位环 1991-10-24发布 中华人民共和国机械电子工业部1992-10-01实施 1 范围 本标准规定了电力半导体器件用管芯定位环的外形尺寸、型号、技术要求及检验规则。本标准适用于电力半导体器件用管芯定位环（以下简称定定位环）。 2 规范性引用文件 本标准引用了以下文件： GB998 GB2423.2 GB2423.22 GB7137 HG2~234 3 技术要求 3.1 型号 定位环的型号由以下部分组成： - DH表示定位环类型 - 数字表示定位环的高度 - 数字表示定位环的最大外径 3.2 分类 根据不同的结构，定位环分为A型、B型、C型三种，具体结构见图1～图3。 4 外形尺寸及允许差 4.1 A型定位环的外形尺寸及允许偏差应符合表1的规定。 表1 A型定位环外形尺寸及允许偏差 | 尺寸代号 | 型号 | 外径OD (mm) | 高度H (mm) | 备注 | | --- | --- | --- | --- | --- | | DH9×4A | 9 | 7 | 4 | - | | DH12×3A | 12 | 9 | 3 | - | | DH14×8A | 14 | 11 | 8 | - | | DH16×9A | 16 | 12 | 9 | - | | DH18×8A | 18 | 16 | 8 | - | | DH30×8A | 30 | 28 | 8 | - | | DH34×4A | 34 | 30 | 4 | - | | DH35×3A | 35 | 30 | 3 | - | 4.2 B型定定位环的外形尺寸及偏差应符合表2的规定。 表2 B型定位环外形尺寸及允许偏差 | 尺寸代号 | 型号 | 外径OD (mm) | 高度H (mm) | 备注 | | --- | --- | --- | --- | --- | | DH9×5B | 9 | 7.5 | 5 | - | | DH12×4B | 12 | 10 | 4 | - | | DH14×5B | 14 | 12 | 5 | - | | DH16×6B | 16 | 14 | 6 | - | | DH18×7B | 18 | 16 | 7 | - | | DH22×6B | 22 | 20 | 6 | - | | DH26×6B | 26 | 24 | 6 | - | 4.3 C型定位环的外形尺寸及偏差应符合表3的规定。 表3 C型定位环外形尺寸及允许偏差 | 尺寸代号 | 型号 | 外径OD (mm) | 高度H (mm) | 备注 | | --- | --- | --- | --- | --- | | DH9×7C | 9 | 8 | 7 | - | | DH14×9C | 14 | 12 | 9 | - | | DH18×10C | 18 | 16 | 10 | - | | DH30×9C | 30 | 28 | 9 | - | | DH40×10C | 40 | 36 | 10 | - | 5 附录 附录中提供了GB标准和相关技术参考文件的详细信息。
