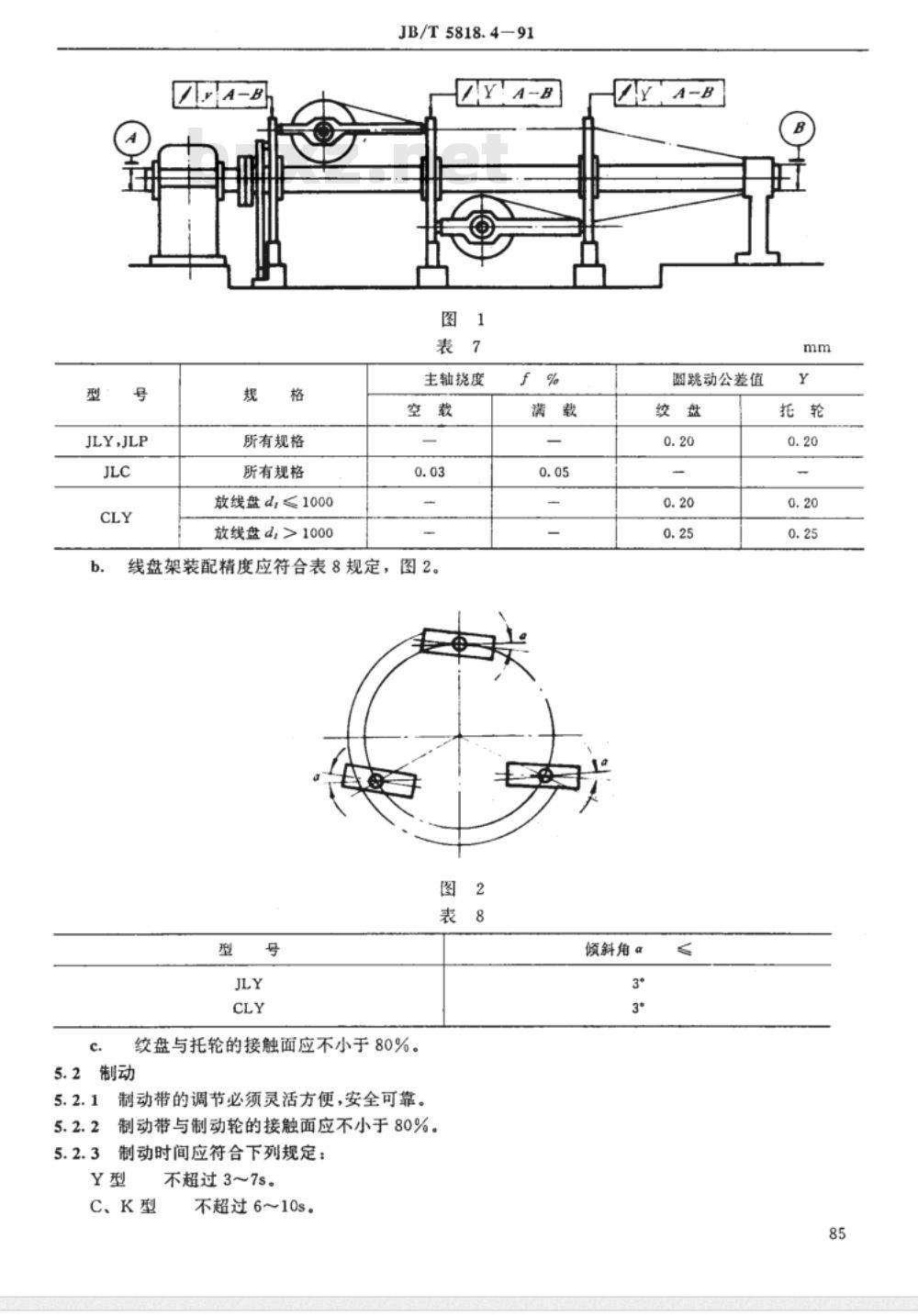

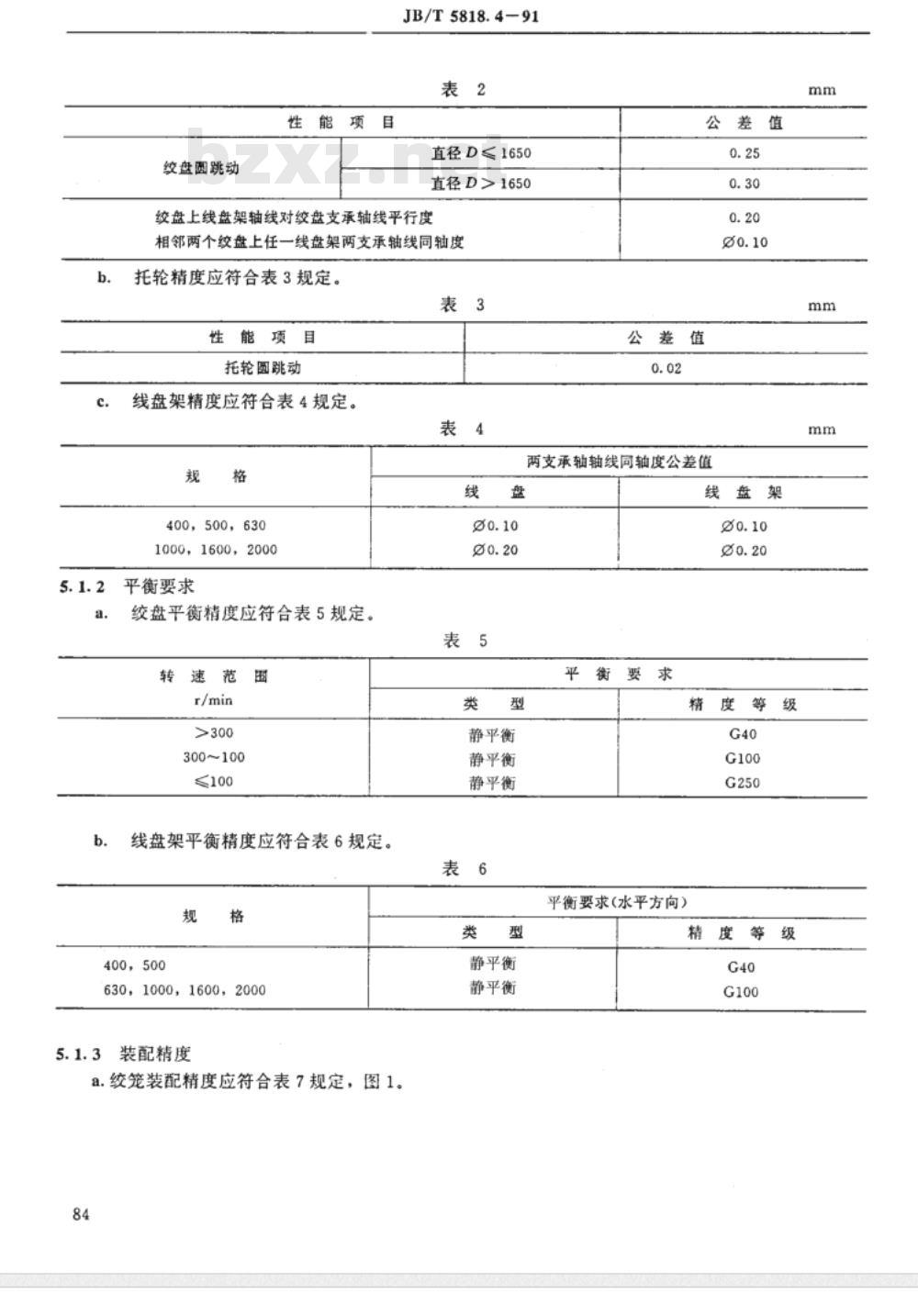

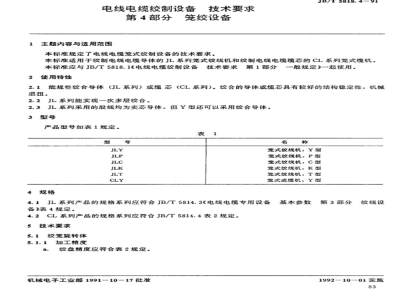

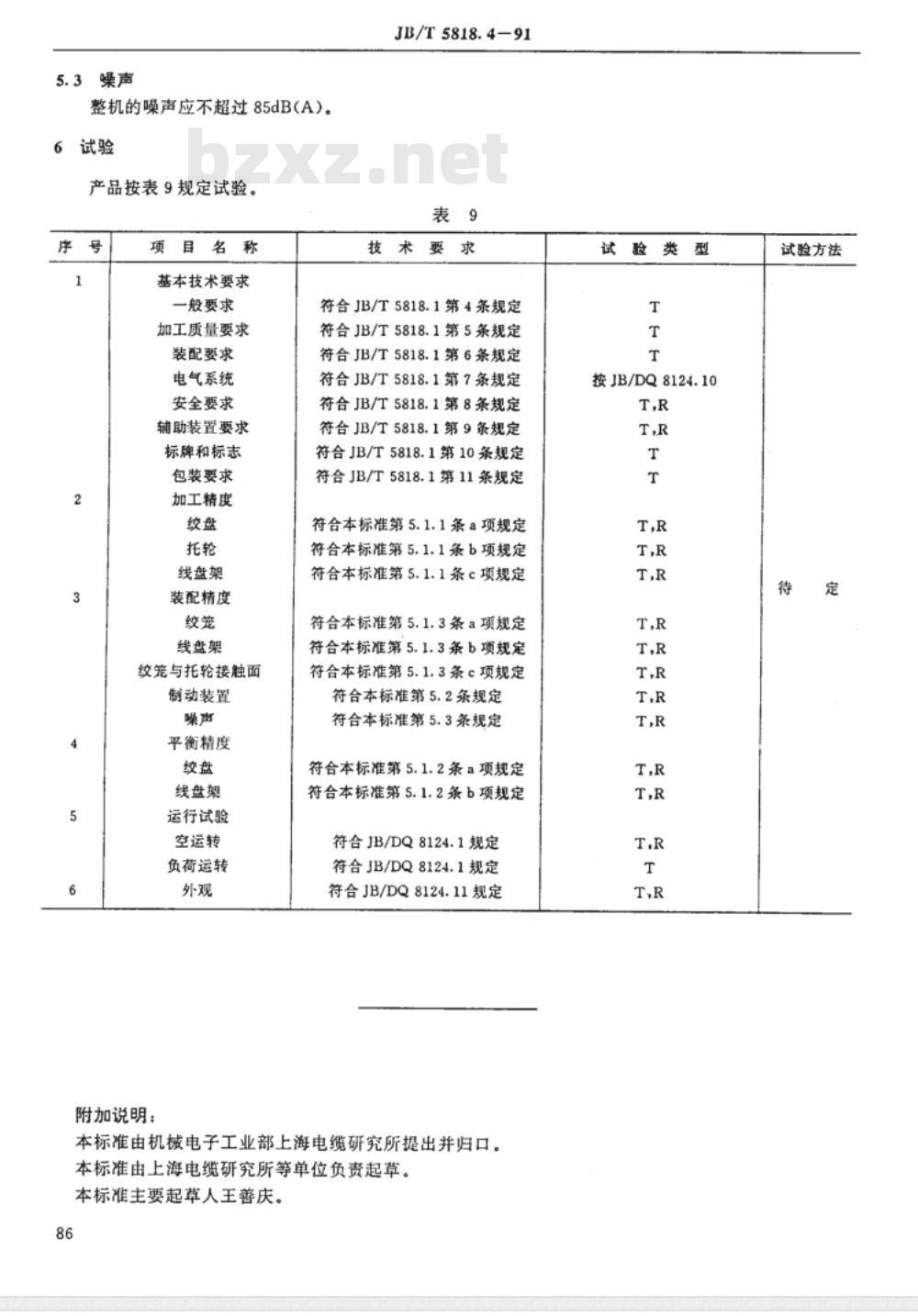

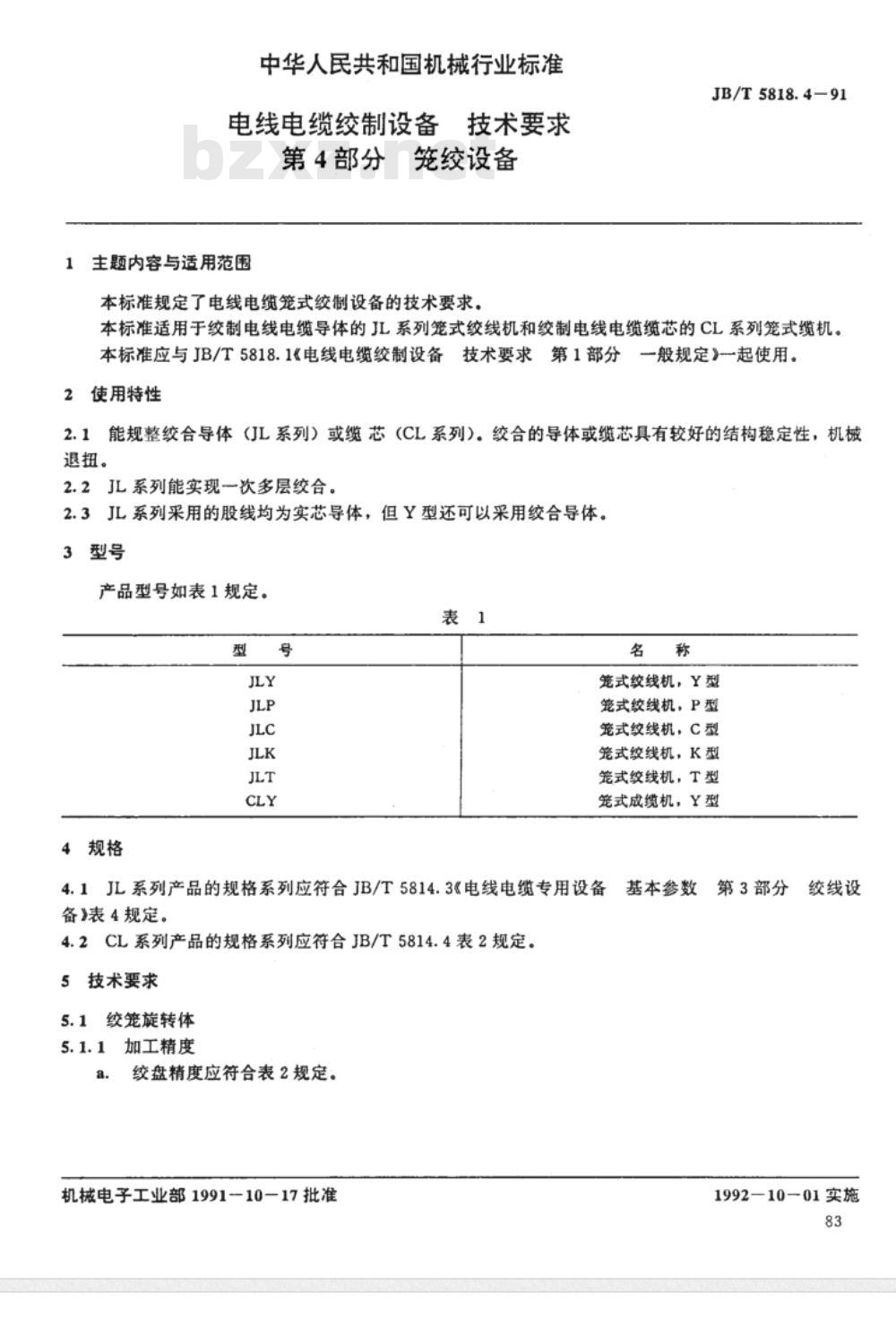

中华人民共和国机械行业标准 电线电缆绞制设备技术要求 第4部分 笼绞设备 1 主题内容与适用范围 本标准规定了电线电缆笼式绞制设备的技术要求。JB/T5818.4-91 本标准适用于绞制电线电缆导体的JL系列笼式绞线机和绞制电线电缆缆芯的CL系列笼式缆机。本标准应与JB/T5818.1《电线电缆绞制设备技术要求 第1部分 一般规定》一起使用。 2 使用特性 2.1 能规整绞合导体（JL系列）或缆芯（CL系列）。绞合的导体或缆芯具有较好的结构稳定性，机械退扭。 2.2 JL系列能实现一次多层绞合。 2.3 JL系列采用的股线均为实芯导体，但Y型还可以采用绞合导体。 3 型号 产品型号如表1所示。 表1 型号 笼式绞线机 规格 笼式绞线机 Y型 笼式绞线机 P型 笼式绞线机 C型 笼式绞线机 K型 笼式绞线机 T型 笼式成缆机 Y型 4 规格 4.1 JL系列产品的规格系列应符合JB/T5814.3《电线电缆专用设备基本参数 第3部分 绞线设备》表4规定。 4.2 CL系列产品的规格系列应符合JB/T5814.4表2规定。 5 技术要求 5.1 绞笼旋转体加工精度 5.1.1 绞盘精度应符合表2规定。 5.1.2 绞盘圆跳动、托轮精度应符合表3规定。 5.1.3 装配精度 绞笼装配精度应符合表7规定。 5.2 制动 5.2.1 制动带的调节必须灵活方便，安全可靠。 5.2.2 制动带与制动轮的接触面应不小于80%。 5.2.3 制动时间应符合下列规定：Y型不超过3～7s；C、K型不超过6～10s。 5.3 噪声 整机的噪声应不超过85dB（A）。 6 试验 产品按表9规定试验。 表9 技术要求 符合JB/T5818.1第4条规定 符合JB/T5818.1第5条规定 符合JB/T5818.1第6条规定 符合JB/T5818.1第7条规定 符合JB/T5818.1第8条规定 符合JB/T5818.1第9条规定 符合JB/T5818.1第10条规定 符合JB/T5818.1第11条规定 符合本标准第5.1.1条a项规定 符合本标准第5.1.1条b项规定 符合本标准第5.1.1条c项规定
