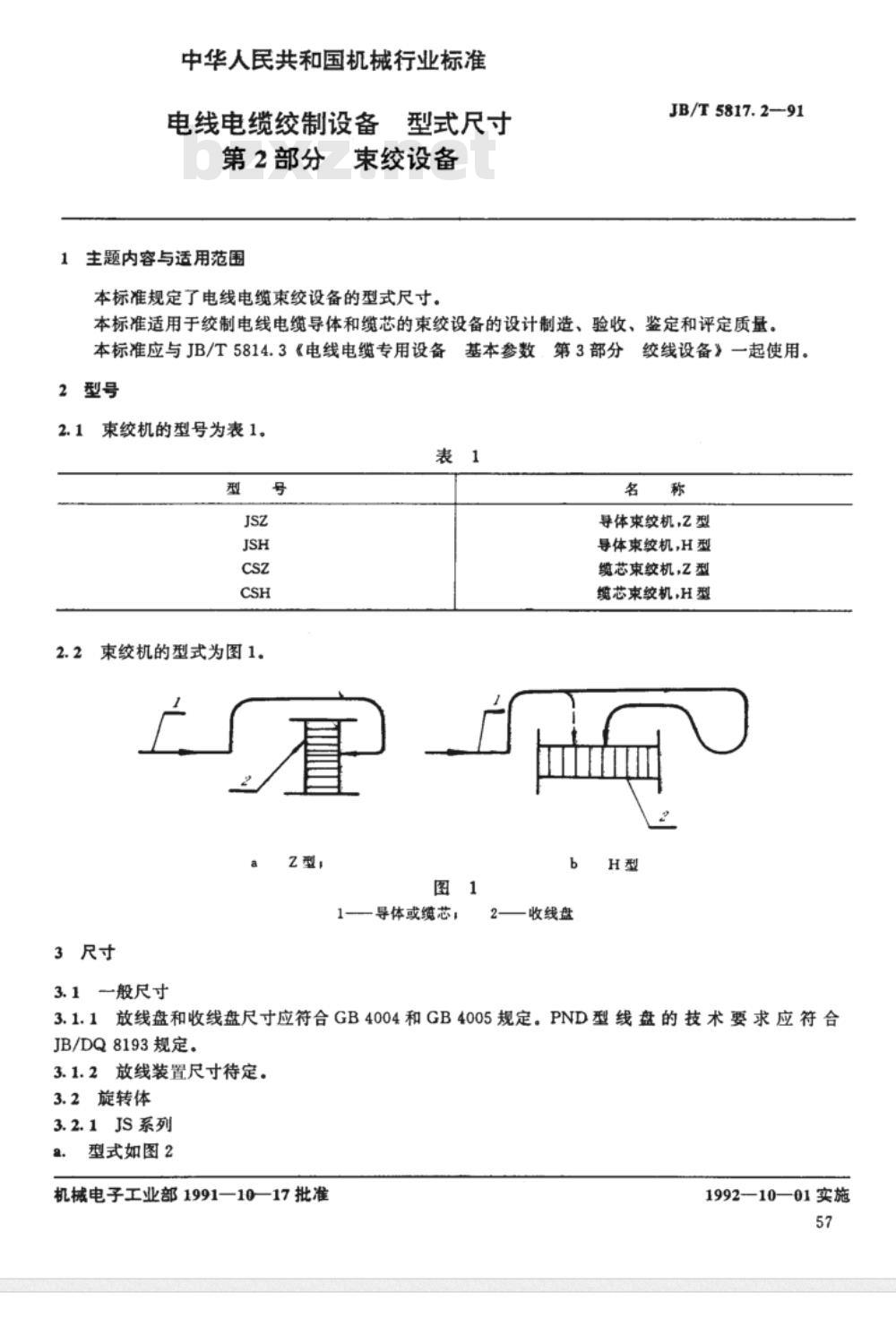

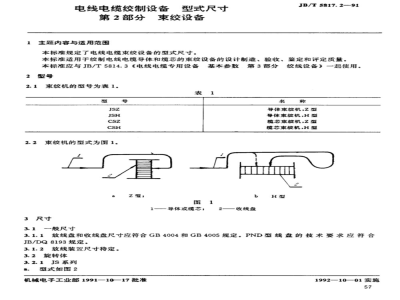

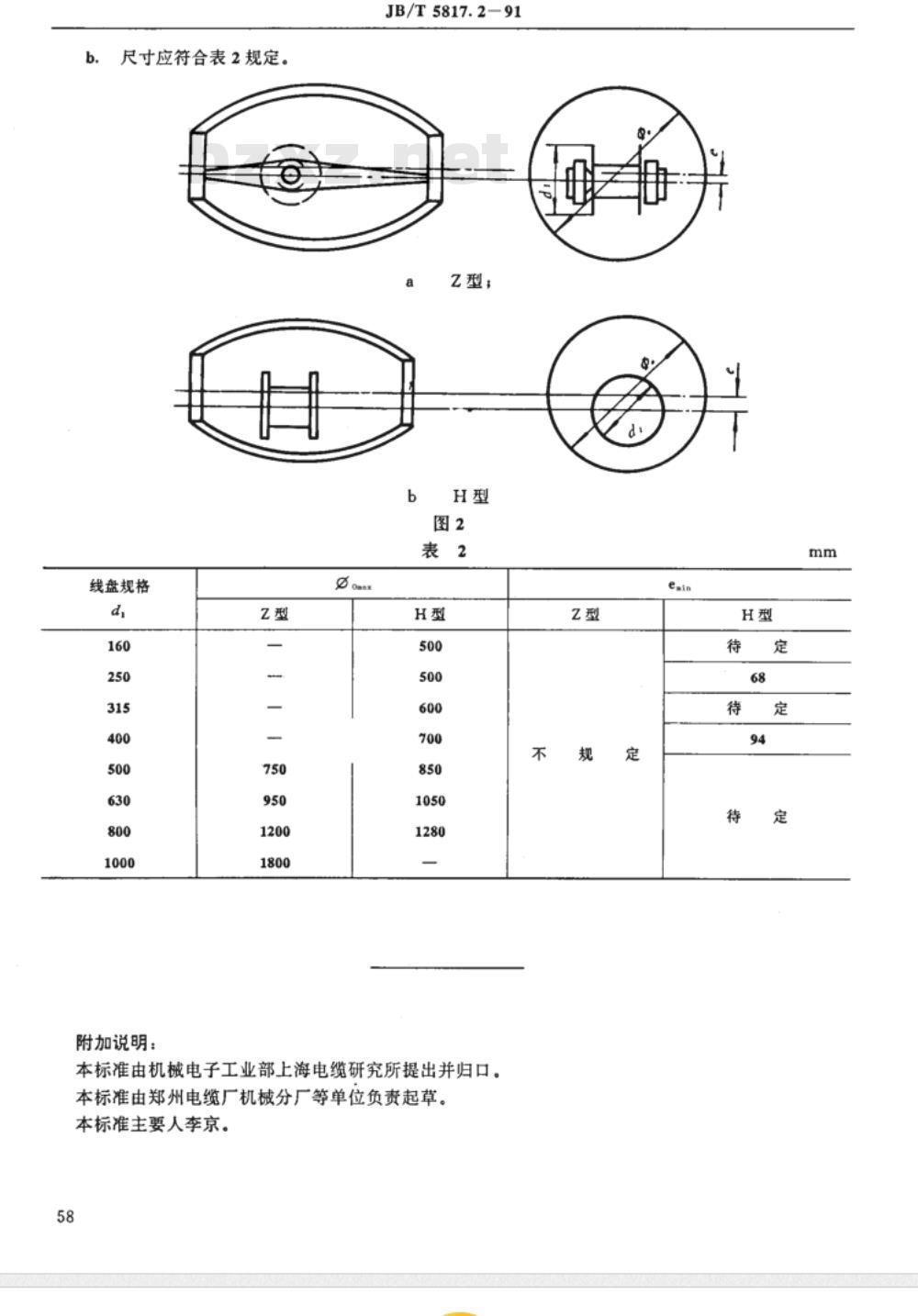

中华人民共和国机械行业标准 电线电缆绞制设备 型式尺寸 第2部分 束绞设备 1 主题内容与适用范围 本标准规定了电线电缆束绞设备的型式尺寸，适用于绞制电线电缆导体和缆芯的束绞设备的设计、制造、验收、鉴定和评定质量。 本标准应与JB/T5814.3《电线电缆专用设备基本参数 第3部分》一起使用。 2 束绞机型式 2.1 束绞机的型号见表1。 表1 型号 JSZ JSH CSZ CSH 2.2 束绞机的型式如图1。 图1 绞机类型示意图 Z型 H型 3 尺寸 3.1 一般尺寸 3.1.1 放线盘和收线盘尺寸应符合GB4004和GB4005规定。PND型线盘的技术要求应符合JB/DQ8193规定。 3.1.2 放线装置尺寸待定。 3.2 旋转体 3.2.1 JS系列 a. 型式如图2所示 b. 尺寸应符合表2规定。 表2 旋转体尺寸 线盘规格：160mm、250mm、315mm、400mm、500mm、630mm、800mm、1000mm、1200mm、1800mm 附加说明：本标准由机械电子工业部上海电缆研究所提出并归口，由郑州电缆厂机械分厂等单位负责起草，主要起草人李京。
