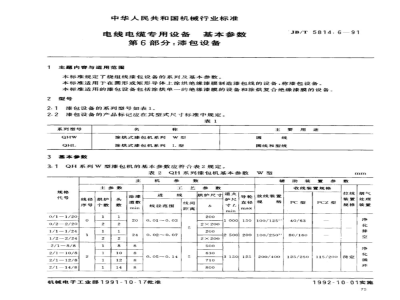

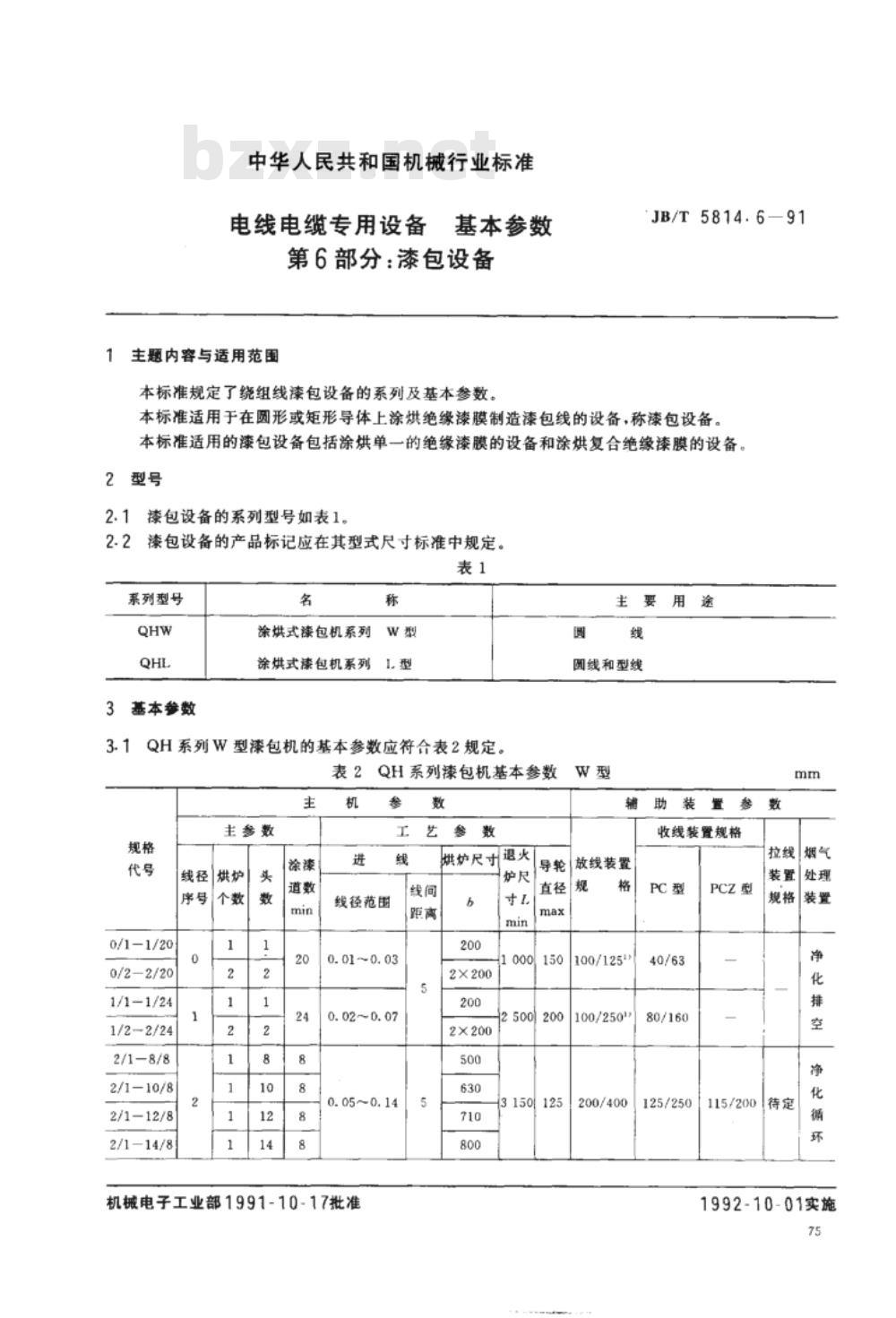

中华人民共和国机械行业标准
电线电缆专用设备
基本参数
第6部分：漆包设备

1 主题内容与适用范围
本标准规定了绕组线漆包设备的系列及基本参数。本标准适用于在圆形或矩形导体上涂烘绝缘漆膜制造漆包线的设备，称漆包设备。适用于涂烘单一和复合绝缘漆膜的设备。wwW.bzxz.Net

2 型号
2.1 漆包设备的系列型号如表1所示。
2.2 漆包设备的产品标记应在其型式尺寸标准中规定。

表1 系列型号
系列型号 | 名称
QHW | 涂烘式漆包机系列W型
QHL | 涂烘式漆包机系列L型

3 基本参数
QH系列W型漆包机的基本参数应符合表2规定。
QH系列L型漆包机的基本参数应符合表3规定。

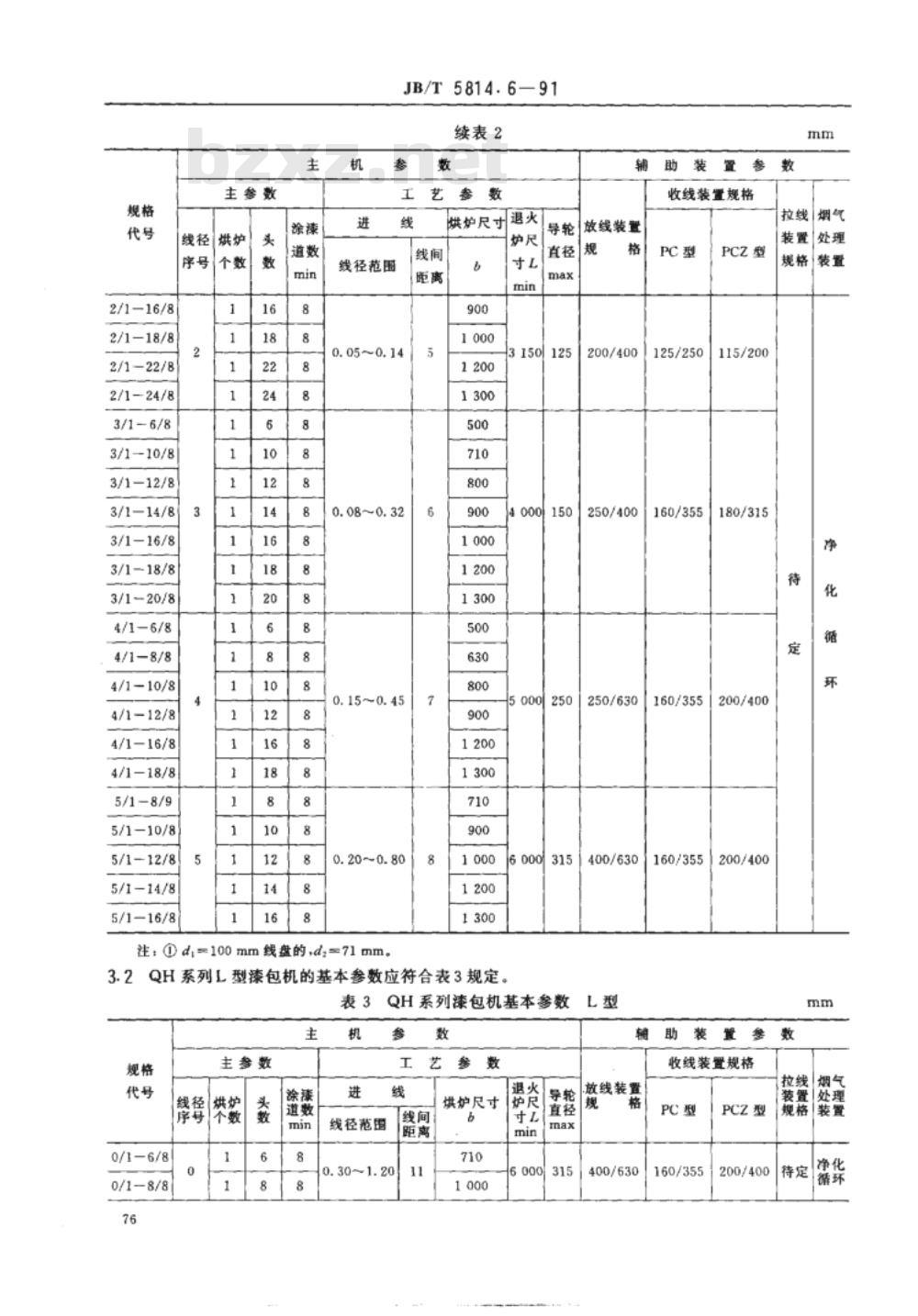

表2 QH系列W型漆包机基本参数
规格代号 | 线径范围 (mm) | 烘炉个数 | 头数 | 涂漆道数 | 烘炉尺寸 (mm) | 线间距离 (mm) | 导轮直径 (mm)
0/1-1/20 | 0.01~0.03 | 1 | 2 | 20 | 200 | 200 | 100
0/2-2/20 | 0.02~0.07 | 2 | 1 | 24 | 2×200 | 500 | 150
1/1-1/24 | 0.05~0.14 | 1 | 2 | 8 | 500 | 630 | 200

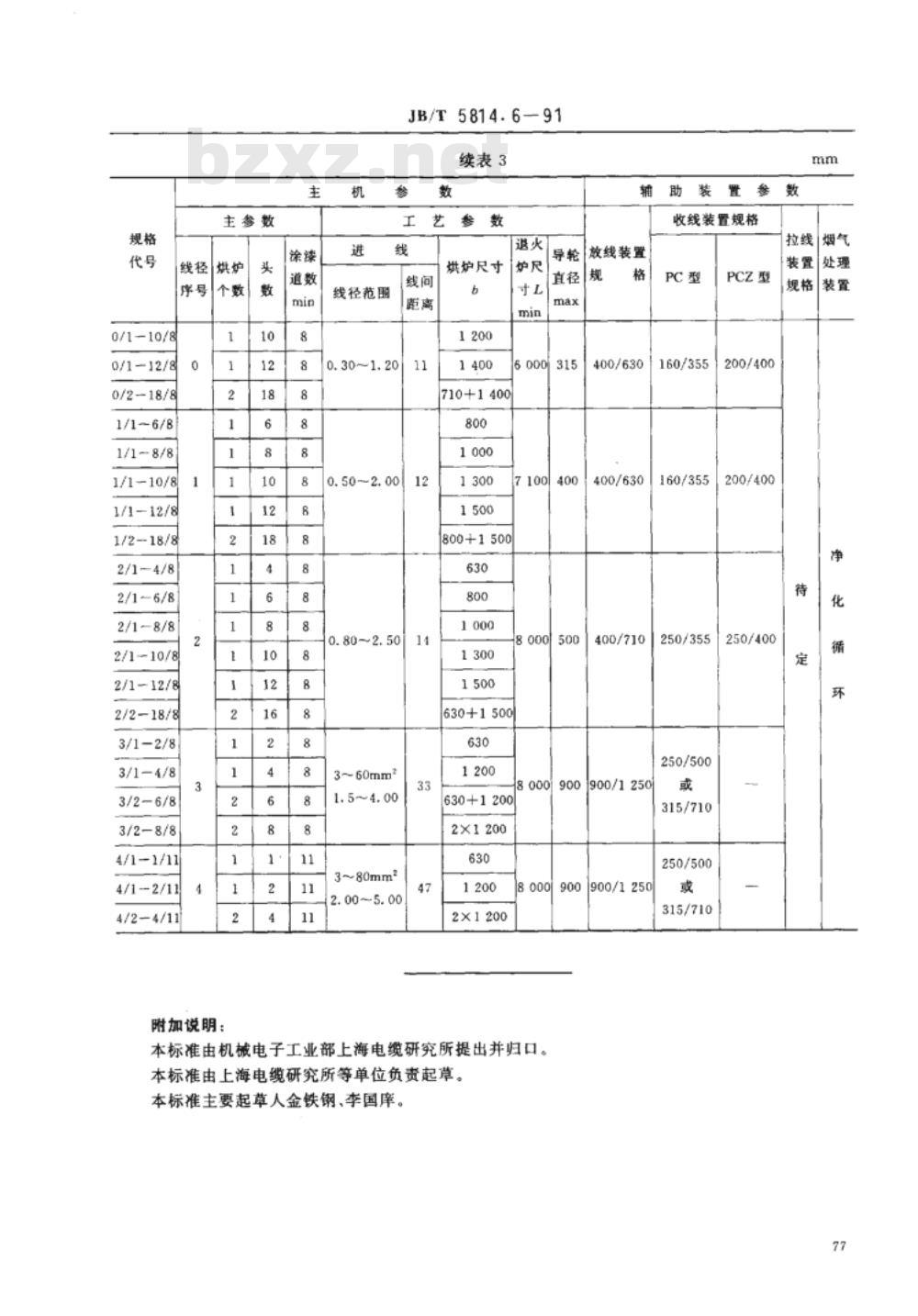

表3 QH系列L型漆包机基本参数
规格代号 | 线径范围 (mm) | 烘炉个数 | 头数 | 涂漆道数 | 烘炉尺寸 (mm) | 线间距离 (mm) | 导轮直径 (mm)
0/1-6/8 | 0.30~1.20 | 1 | 6 | 8 | 710 | 1000 | 250
0/1-8/8 | 0.30~1.20 | 1 | 8 | 8 | 800 | 1200 | 315

主要用途：用于涂烘圆线和型线的漆包处理。

辅助装置参数：
收线装置规格：PC型，直径最大1000mm；放线装置规格：200/400, 250/500等；拉线烟气处理装置规格：净化排空。

本标准自1992年10月1日起实施，由机械电子工业部批准。
