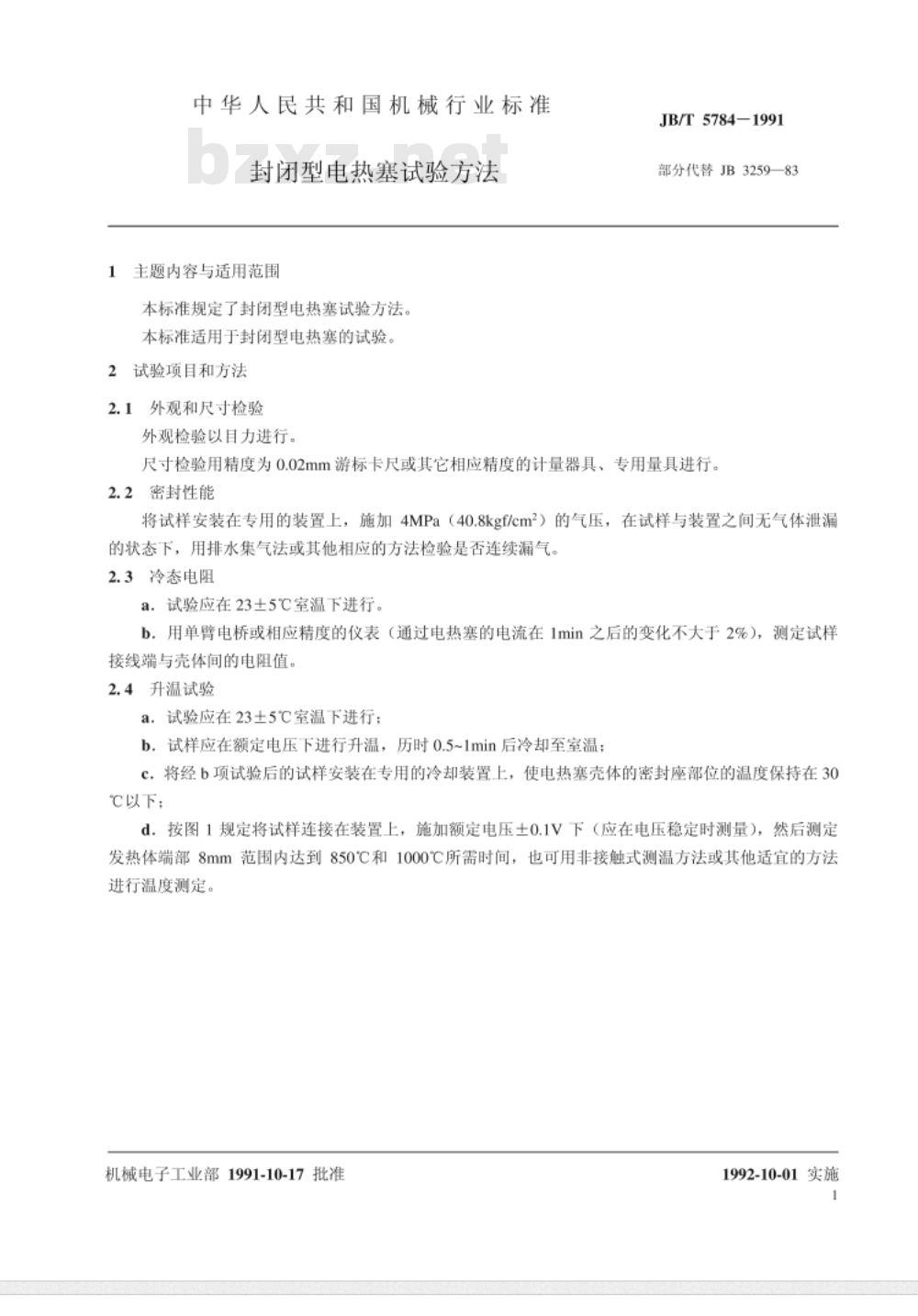

中华人民共和国机械行业标准 JB/T 5784-1991 封闭型电热塞试验方法 1 主题内容与适用范围 本标准规定了封闭型电热塞的试验方法。本标准适用于封闭型电热塞的性能试验。 2 试验项目和方法 2.1 外观和尺寸检验 外观检验采用目测方法进行。尺寸检验应使用精度为0.02mm的游标卡尺或其他具有相应精度的计量器具及专用量具进行测量。 2.2 密封性能试验 将试样安装在专用装置上，施加4MPa的气压。在试样与装置之间无气体泄漏的条件下，采用排水集气法或其他适当方法检测是否存在连续漏气现象。 2.3 冷态电阻试验 试验应在23±5℃室温下进行。采用单臂电桥或其他具有相应精度的仪表测量试样接线端与壳体之间的电阻值。在测试过程中，通过电热塞的电流在1分钟后的变化不应超过2%。 2.4 升温试验 试验应在23±5℃室温下进行。试样在额定电压下通电0.5～1分钟后，冷却至室温。随后将试样安装在专用冷却装置上，使电热塞壳体密封座部位温度保持在30℃以下。 在额定电压±0.1V条件下，测定发热体端部8mm范围内达到850℃和1000℃所需时间。温度测量可采用热电偶或非接触式测温方法。 试验装置主要包括：直流稳压电源、电流表（0.5级）、电压表（0.5级）、试样、热电偶（直径不大于0.3mm）及温度记录仪。 2.5 工作电流试验 试验应在23±5℃室温下进行。将试样安装在规定装置上，在额定电压±0.1V条件下（电压稳定后），按规定时间读取电流表指示值。 2.6 过电压试验 将试样安装在规定装置上，施加125%额定电压，持续15秒后切断电源，使试样冷却至室温。随后按升温试验和工作电流试验方法再次进行检测。 2.7 过负荷试验 将试样安装在试验装置上，分别施加额定电压、110%额定电压及115%额定电压进行试验。每次试验后切断电源并冷却至室温，再按升温试验和工作电流试验方法进行检测。 2.8 断、通电试验 将试样安装在专用冷却装置上，使电热塞壳体密封座部位温度保持在30℃以下。在试验装置上施加比额定电压高10%的电压，按规定时间进行周期性的通电与断电试验。 附加说明 本标准由机械电子工业部提出并归口，由南京火花塞研究所负责起草。主要起草人包括高凤岗、章民生、倪玲臻。 本标准规定了封闭型电热塞的统一试验方法，为产品性能检测和质量控制提供依据。
