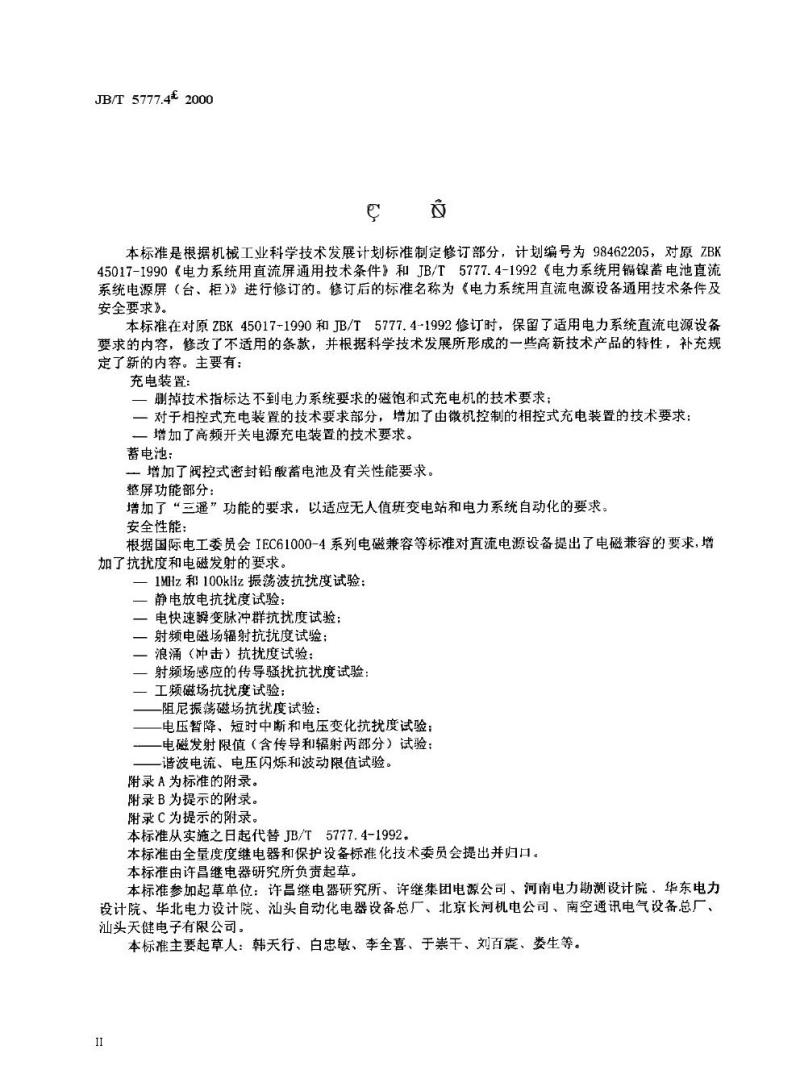

中华人民共和国机械行业标准 JB/T5777.4-2000 电力系统用直流电源设备通用技术条件及安全要求 前言 本标准是根据机械工业科学技术发展计划，对ZBK45017-1990《电力系统用直流屏通用技术条件》和JB/T5777.4-1992《电力系统用镉镍蓄电池直流系统电源屏（柜、台）》进行修订形成的。 修订过程中保留了原标准中适用于电力系统直流电源设备的内容，删除了不适用条款，并结合技术发展补充了新内容。主要包括： 1）充电装置方面： 删除了不满足电力系统要求的磁饱和式充电机技术要求； 增加了微机控制相控式充电装置技术要求； 增加了高频开关电源充电装置技术要求。 2）蓄电池方面： 增加了阀控式密封铅酸蓄电池及其性能要求。 3）整屏功能方面： 增加了“三遥”（遥测、遥信、遥控）功能要求，以适应无人值班变电站和电力系统自动化的发展。 4）安全与电磁兼容方面： 根据IEC61000-4系列标准，增加了电磁兼容要求，包括抗扰度和电磁发射要求，具体包括： 静电放电抗扰度试验； 电快速瞬变脉冲群抗扰度试验； 射频电磁场辐射抗扰度试验； 浪涌（冲击）抗扰度试验； 射频场感应传导骚扰抗扰度试验； 工频磁场抗扰度试验； 阻尼振荡磁场抗扰度试验； 电压暂降、短时中断及电压变化抗扰度试验； 电磁发射限值试验（含传导与辐射）； 谐波电流、电压波动及闪烁限值试验。 附录A为标准的附录，附录B和附录C为提示性附录。 本标准自实施之日起代替JB/T5777.4-1992。 本标准由全国量度继电器和保护设备标准化技术委员会提出并归口。 1 范围 本标准规定了电力系统直流电源设备的分类、通用技术条件、安全要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于电力系统中的直流电源设备（以下简称产品），包括发电厂、变电站中的电气设备、安全自动装置及通信系统所用的直流电源。 该类设备主要用于控制、信号、通信、保护、事故照明及动力装置等。 本标准亦适用于冶金、化工、铁路等行业中类似用途的直流电源设备。 本标准仅适用于新产品。 2 引用标准 下列标准所包含的条文通过引用构成本标准的条文。使用时应优先采用最新版本。 GB/T2900.1-1992 电工术语 基本术语 GB/T2900.11-1988 蓄电池名词术语 GB/T2900.17-1994 电工术语 电气继电器 GB/T2900.32-1992 电工术语 电力半导体器件 GB/T2900.33-1993 电工术语 电力电子技术 GB/T6113.1-1995 无线电干扰和抗扰度测量设备规范 GB/T7261-1987 继电器及继电保护装置基本试验方法 GB/T7266-1987 电力系统二次回路电气控制台基本尺寸 GB/T7267-1987 电力系统二次回路控制、保护屏及柜基本尺寸系列
