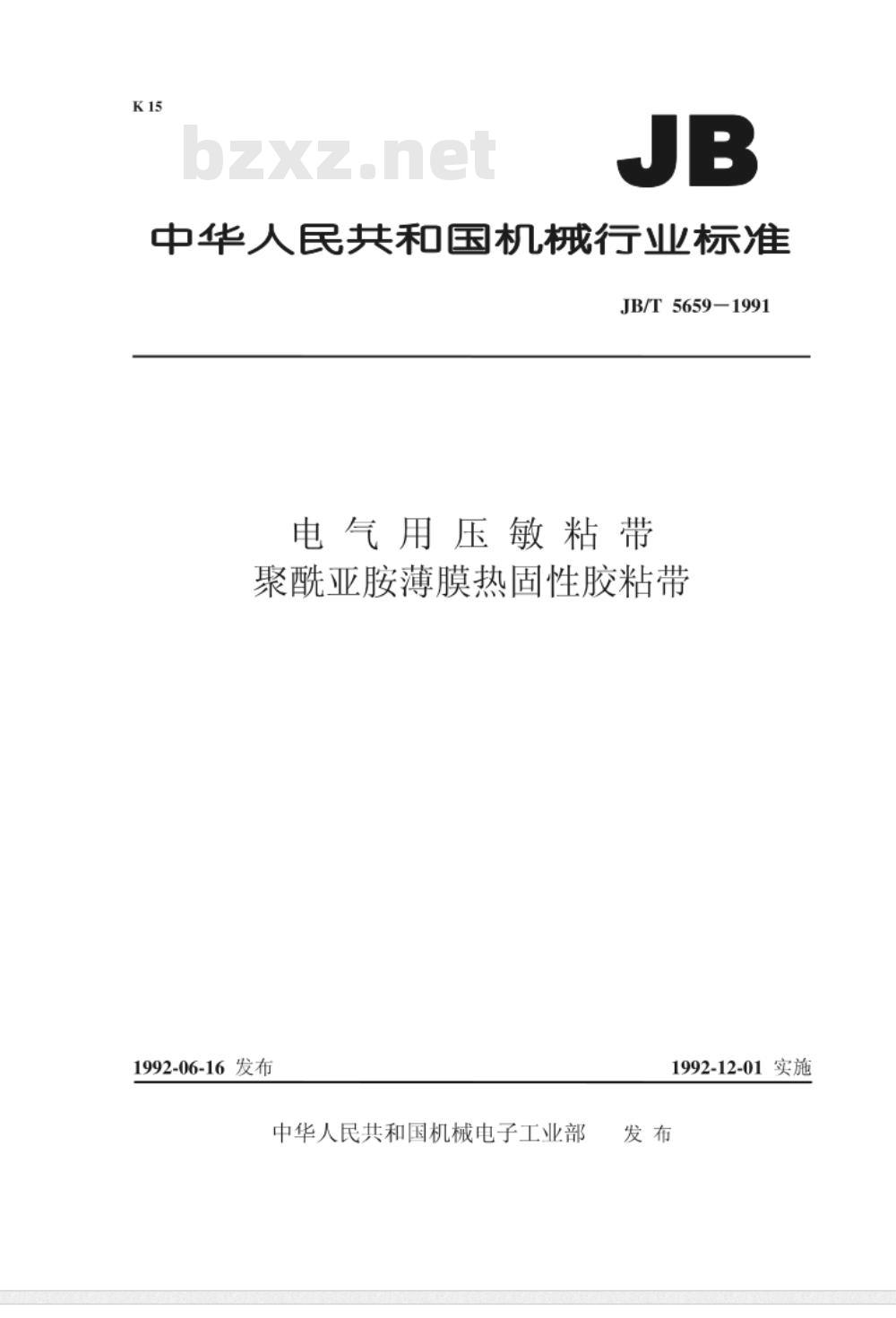

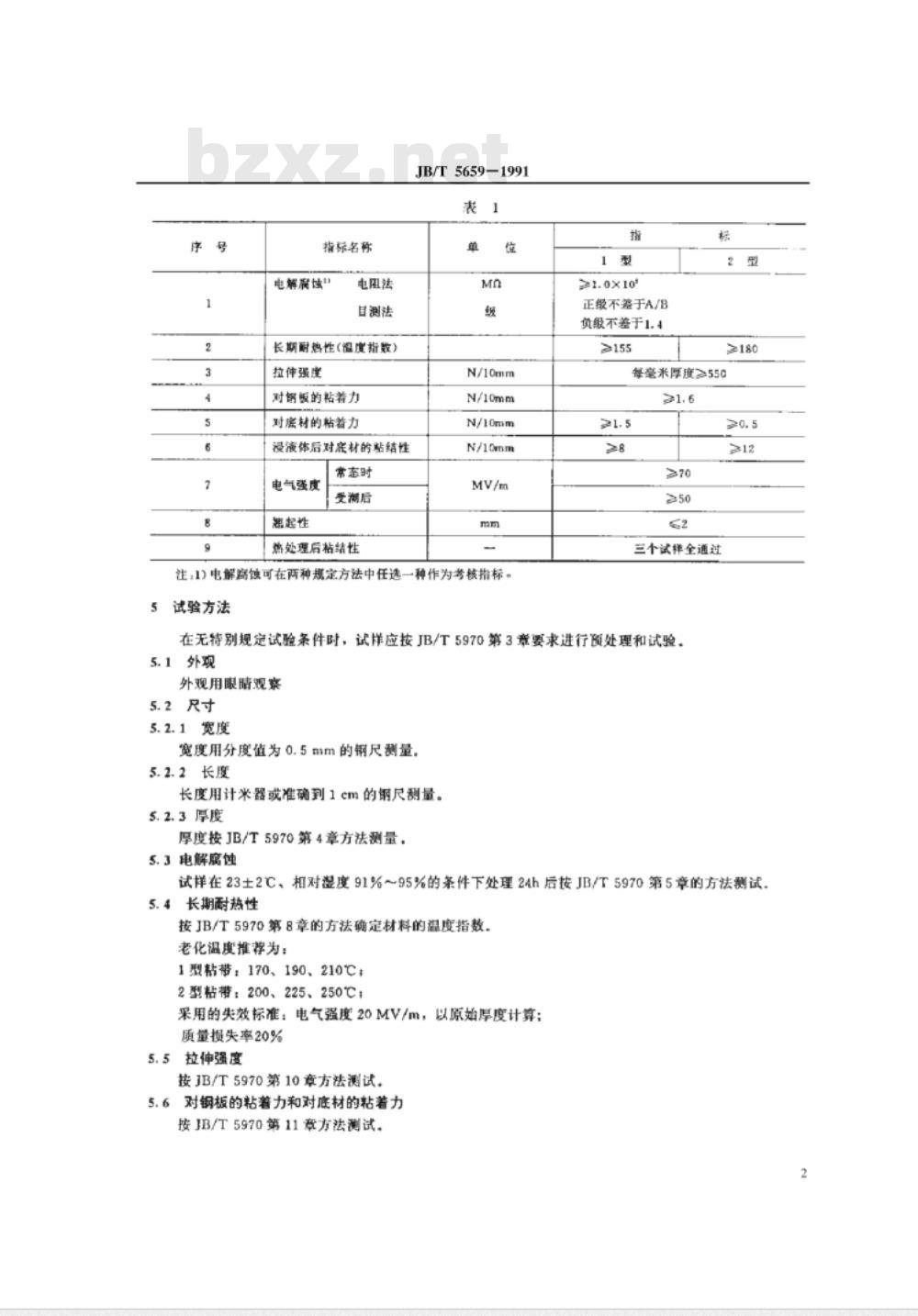

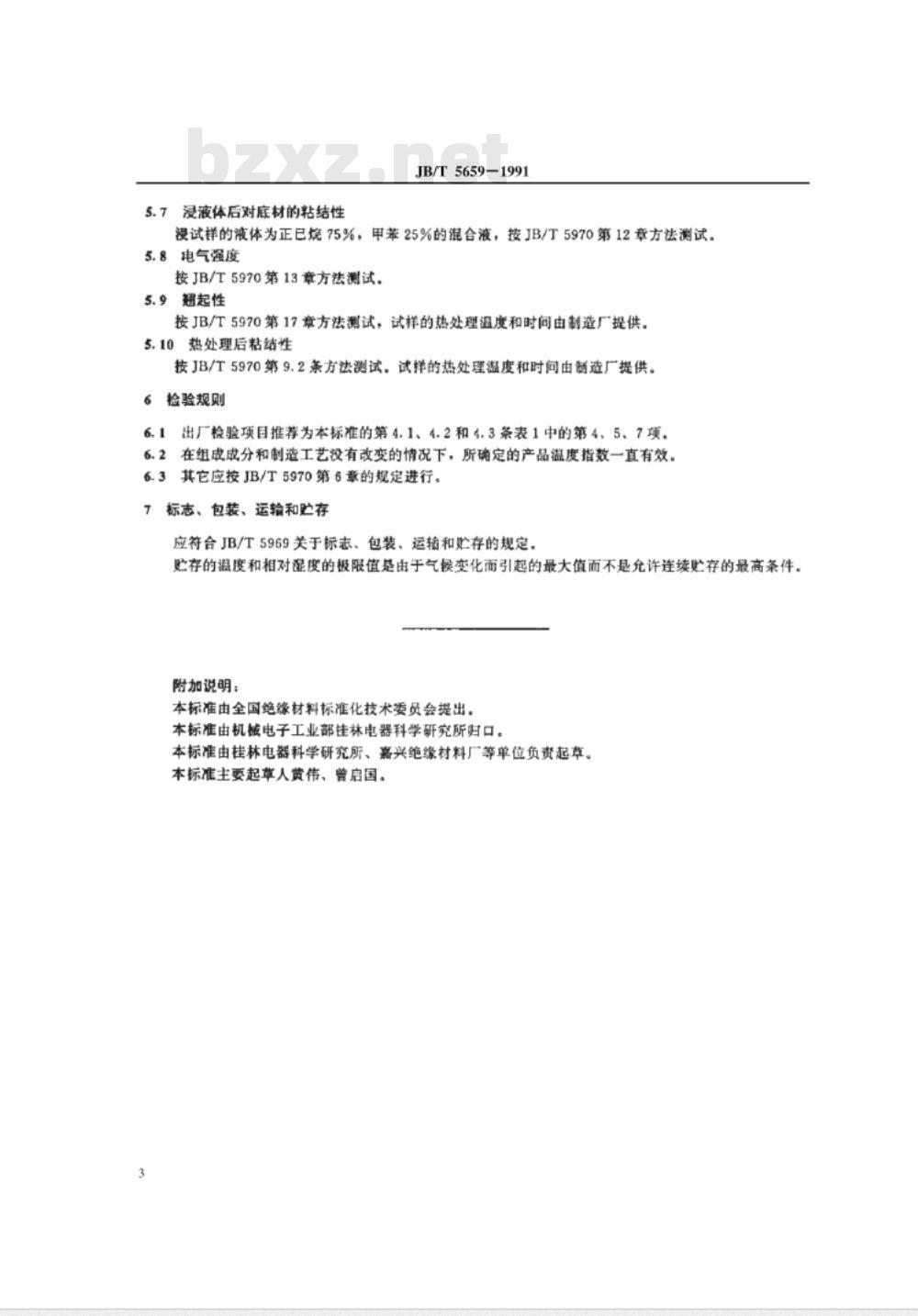

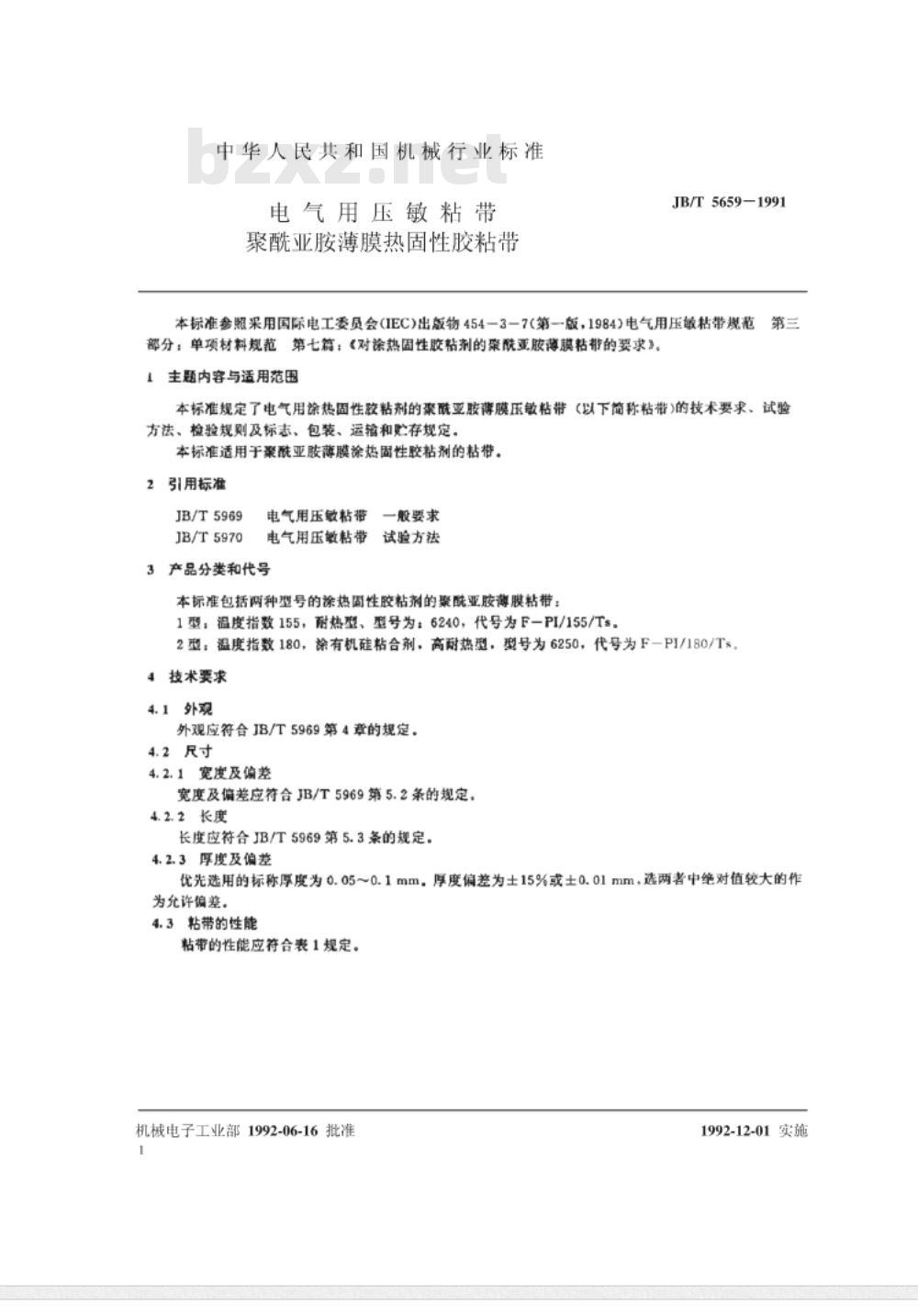

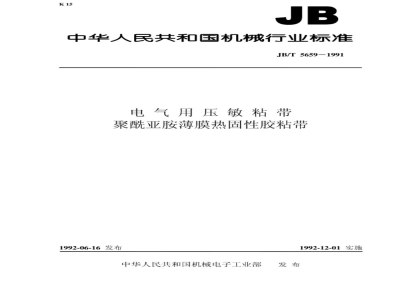

中华人民共和国机械行业标准 JB/T5659-1991 电气用压敏粘带——聚酰亚胺薄膜热固性胶粘带 本标准参照国际电工委员会（IEC）出版物454-3-7（第一版，1984）《电气用压敏粘带规范 第三部分：单项材料规范 第七篇：涂热固性胶粘剂的聚酰亚胺薄膜粘带的要求》。 1 范围 本标准规定了电气用途聚酰亚胺薄膜涂热固性胶粘剂压敏粘带（以下简称粘带）的技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。本标准适用于聚酰亚胺薄膜涂热固性胶粘剂的粘带。 2 引用标准 JB/T5969 电气用压敏粘带 JB/T5970 电气用压敏粘带试验方法 3 产品分类和代号 本标准包括两种型号的聚酰亚胺薄膜热固性胶粘带： 1型：温度指数155，耐热型，型号为6240，代号为F-PI/155/Ts； 2型：温度指数180，采用有机硅粘合剂，高耐热型，型号为6250，代号为F-PI/180/Ts。 4 技术要求 4.1 外观 外观应符合JB/T5969第4章规定。 4.2 尺寸 4.2.1 宽度及偏差 应符合JB/T5969第5.2条规定。 4.2.2 长度 应符合JB/T5969第5.3条规定。 4.2.3 厚度及偏差 优先选用标称厚度为0.05～0.10 mm，厚度偏差为±15%或±0.01 mm，取两者中绝对值较大的作为允许偏差。 4.3 性能要求 粘带性能应符合下列要求： - 电解腐蚀：可采用规定的两种方法之一进行评价； - 长期耐热性：1型为155级，2型为180级； - 拉伸强度：每毫米厚度不小于550 N； - 对钢板的粘着力：≥1.6 N/10mm； - 对底材的粘着力：≥1.5 N/10mm； - 浸液体后对底材的粘结性：≥8 N/10mm； - 电气强度：≥70 MV/m； - 翘起性：≤0.5 mm； - 热处理后粘结性：≥12 N/10mm，三个试样应全部通过。 5 试验方法 在无特殊规定时，试样应按JB/T5970第3章规定进行预处理和试验。 5.1 外观 采用目测法检查。 5.2 尺寸测量 5.2.1 宽度：用分度值为0.5 mm的钢尺测量； 5.2.2 长度：用计米器或精度为1 cm的钢尺测量； 5.2.3 厚度：按JB/T5970第4章方法测量。 5.3 电解腐蚀 试样在23±2℃、相对湿度91%～95%条件下处理24 h后，按JB/T5970第5章方法测试。 5.4 长期耐热性 按JB/T5970第8章方法测定温度指数。推荐老化温度： 1型：170℃、190℃、210℃； 2型：200℃、225℃、250℃。 失效判据为：电气强度20 MV/m（按原始厚度计算）或质量损失率20%。 5.5 拉伸强度 按JB/T5970第10章方法测试。 5.6 粘着力 对钢板及对底材的粘着力按JB/T5970第11章方法测试。 5.7 浸液体后粘结性 试样浸于正己烷75%与甲苯25%的混合液中，按JB/T5970第12章方法测试。 5.8 电气强度 按JB/T5970第13章方法测试。 5.9 翘起性 按JB/T5970第17章方法测试，热处理条件由制造厂提供。 5.10 热处理后粘结性 按JB/T5970第9.2条方法测试，热处理条件由制造厂提供。 6 检验规则 6.1 出厂检验项目推荐包括第4.1、4.2及4.3中部分关键性能项目。 6.2 在原材料及制造工艺不变的情况下，产品温度指数保持有效，其它要求按JB/T5970第6章执行。 7 标志、包装、运输和贮存 应符合JB/T5969的相关规定。贮存温度和相对湿度为气候变化可能出现的极限值，而非允许长期贮存的最高条件。 附加说明 本标准由全国绝缘材料标准化技术委员会提出，由机械电子工业部桂林电器科学研究所归口。标准由桂林电器科学研究所、嘉兴绝缘材料厂等单位负责起草。
