中华人民共和国国家标准
矿用橡套软电缆
第10部分：矿工帽灯电线
Flexible rubber-sheathed cables for mining purposes Part 10: Miner's cap lamp cords

本标准规定了矿工帽灯电线产品的品种、技术要求、试验方法和检验规则，适用于矿用铜芯橡皮绝缘橡皮护套帽灯电线。本标准应与GB12972.1配合使用。

2 使用特性
2.1 工作电压为直流5V。
2.2 电线导体的长期允许工作温度为+65℃。

3 型号
3.1 电缆型号见表1。
表1 型号与用途
型号 | 名称 | 代替标准 | 用途
UM | 矿工帽灯电线 | GB12972.10-91 | 用于各种酸、碱性矿灯，护套不具有耐燃烧性能
UM-1 | 矿工帽灯电线 | GB1170-74 | 用于各种酸、碱性矿灯，护套具有耐燃烧性能Www.bzxZ.net

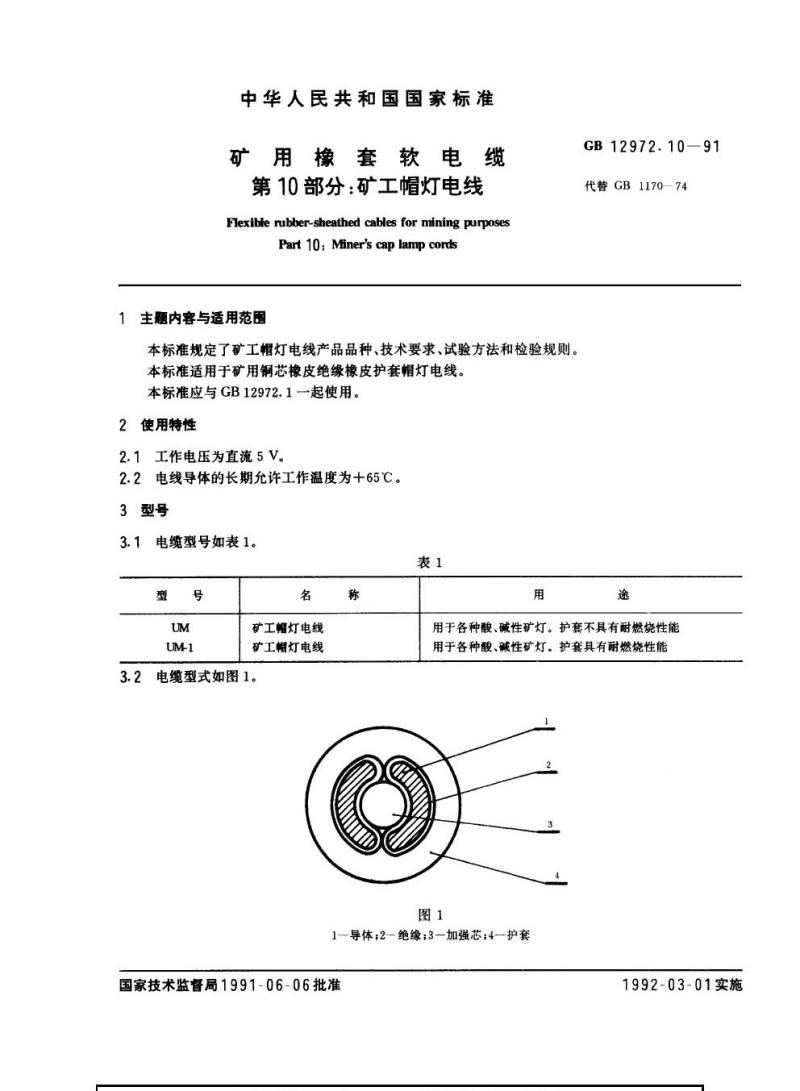

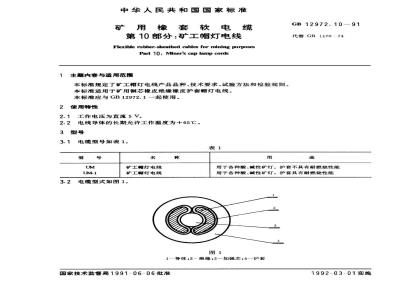

电缆结构如图1：1—导体；2—绝缘；3—加强芯；4—护套

国家技术监督局1991-06-06批准，1992-03-01实施

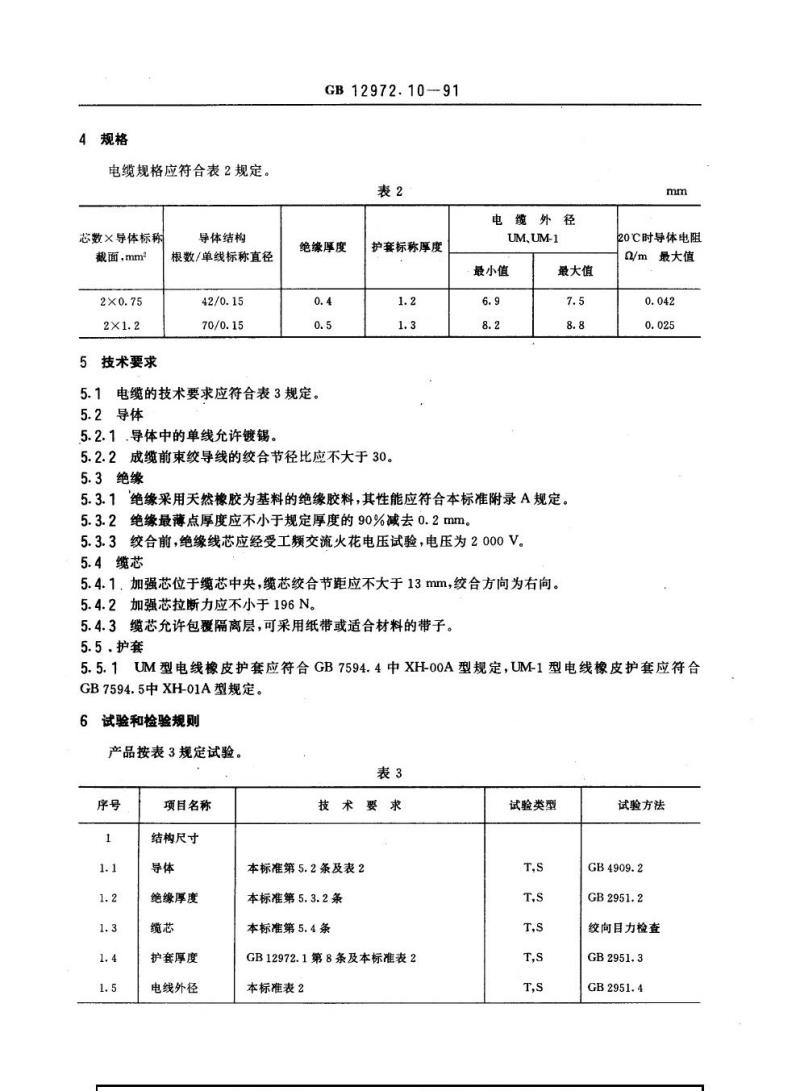

4 规格
电缆规格应符合表2规定。
表2 芯数与导体截面及技术参数
芯数×导体截面(mm²) | 导体结构(根数/单线直径) | 绝缘厚度(mm) | 护套厚度(mm) | 20℃导体电阻(Ω/km)
2×0.75 | 42/0.15 | 0.4 | 1.2 | 0.042
2×1.2 | 70/0.15 | 0.5 | 1.3 | 0.025

5 技术要求
5.1 电缆技术要求符合表3规定。
5.2 导体
5.2.1 单线允许镀锡。
5.2.2 成缆前绞合节径比不大于30。
5.3 绝缘
5.3.1 绝缘采用天然橡胶基料，性能符合附录A。
5.3.2 最薄点厚度不小于规定厚度的90%-0.2mm。
5.3.3 绞合前，绝缘线芯经工频交流火花电压试验，电压2000V。
5.4 缆芯
5.4.1 加强芯位于缆芯中央，绞合节距不大于13mm，方向为右向。
5.4.2 加强芯拉断力不小于196N。
5.4.3 缆芯允许包覆隔离层，可采用纸带或适用材料。
5.5 护套
UM型护套符合GB7594.4 XH-00A型，UM-1型护套符合GB7594.5 XH-01A型。

6 试验和检验规则
产品按表3规定试验。
表3 技术要求与试验方法
序号 | 项目名称 | 技术要求 | 试验类型 | 试验方法
1.1 | 结构尺寸 | 本标准第5.2条及表2 | T,s | GB4909.2
1.2 | 导体 | 本标准第5.3.2条 | T,s | GB2951.2
1.3 | 绝缘厚度 | 本标准第5.4条 | T,s | 绞向目力检查
1.4 | 缆芯 | GB12972.1第8条及本标准表2 | T,s | GB2951.3
1.5 | 护套厚度、电线外径 | 本标准表2 | T,s | GB2951.4

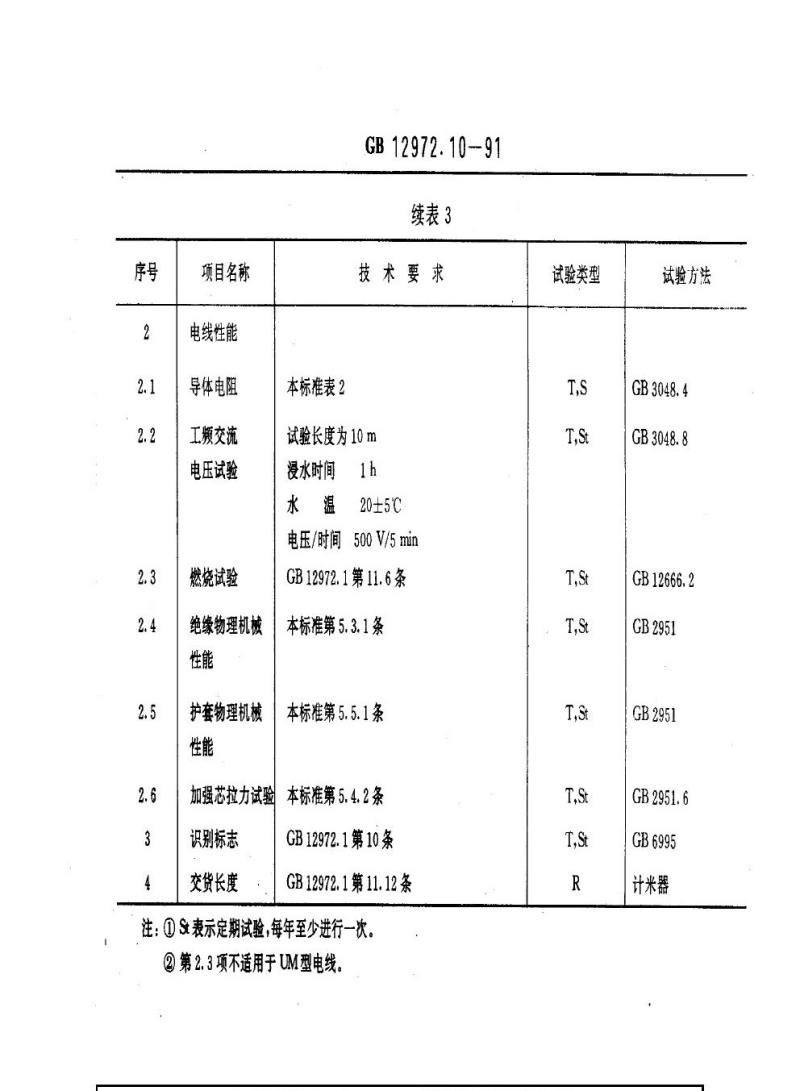

2 系列性能试验包括导体电阻、工频交流电压试验、燃烧试验、绝缘物理机械性能、护套物理机械性能、加强芯拉力试验、识别标志、交货长度等，试验方法见表3续表。

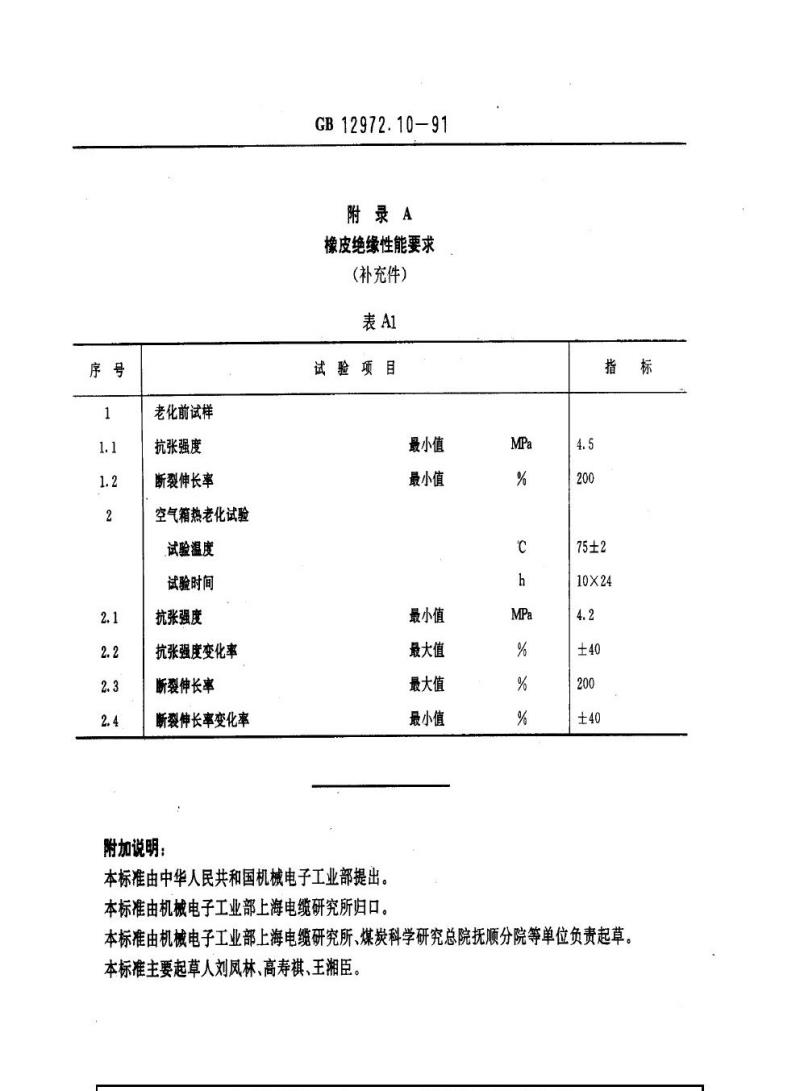

附录A 橡皮绝缘性能要求（补充件）
表A1 试验项目及最小值/最大值
试验项目包括老化前试样抗张强度、断裂伸长率、空气箱热老化试验等，详细指标按GB12972.10-91附录A规定。

本标准由中华人民共和国机械电子工业部提出，由机械电子工业部上海电缆研究所归口。
