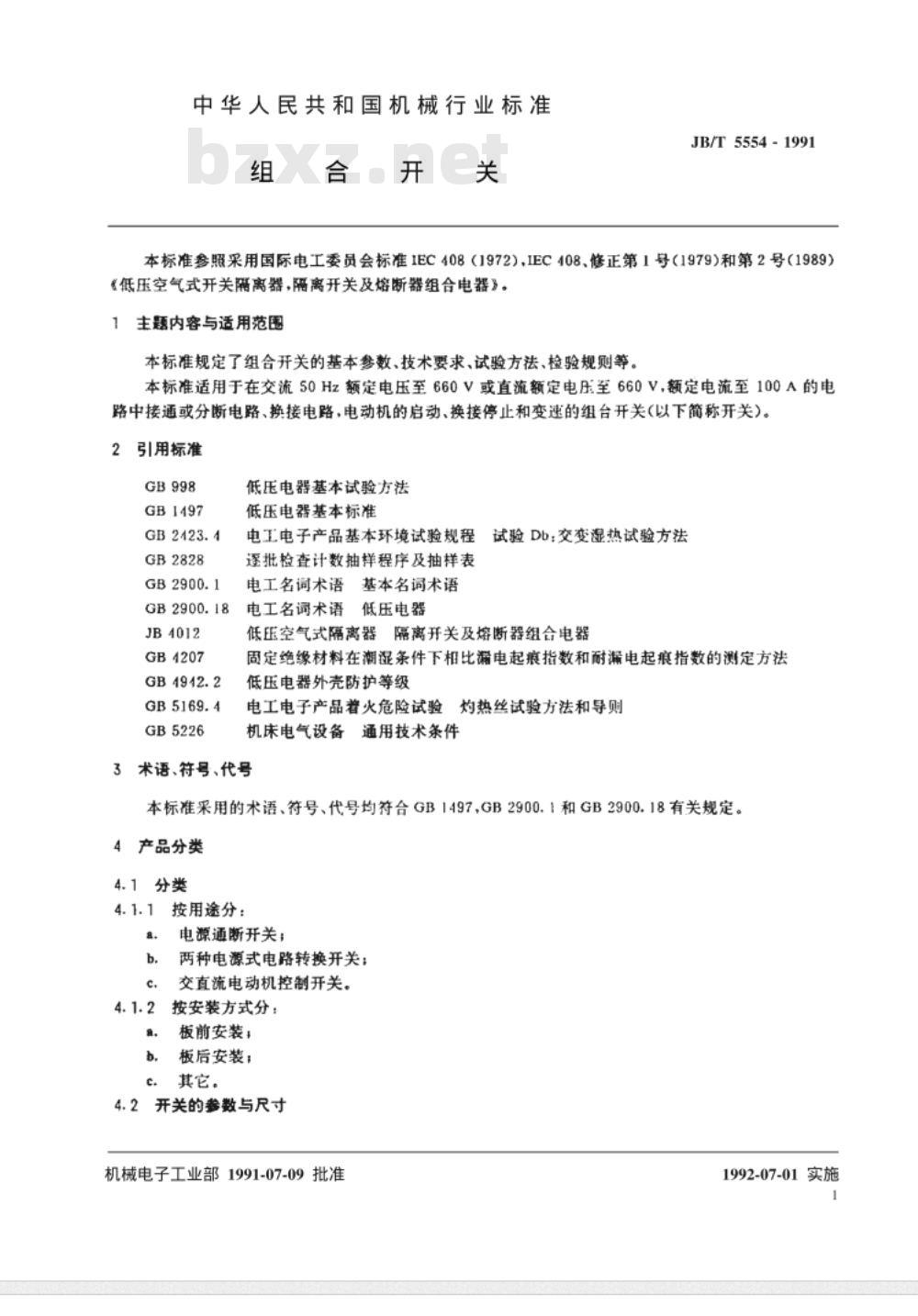

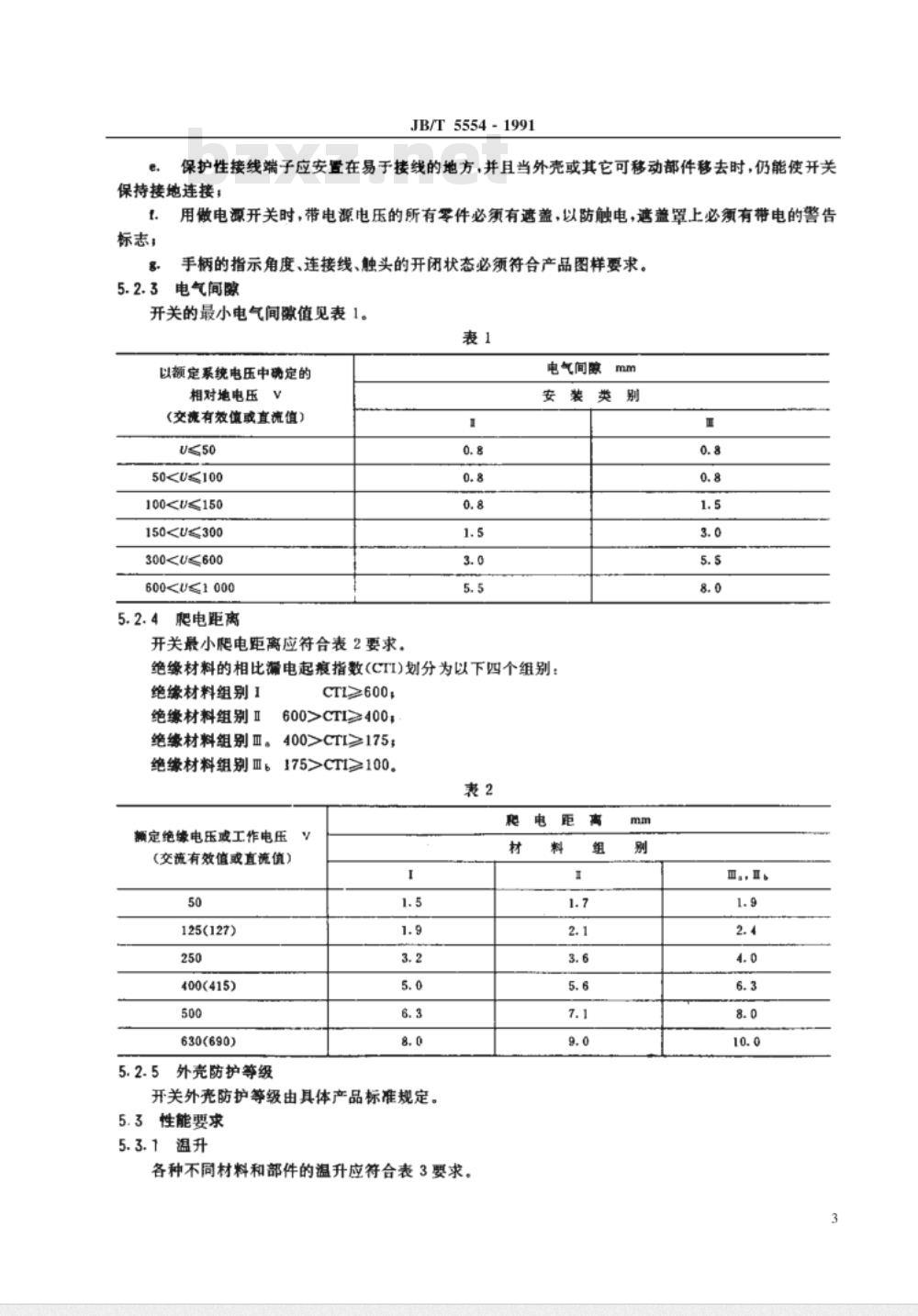

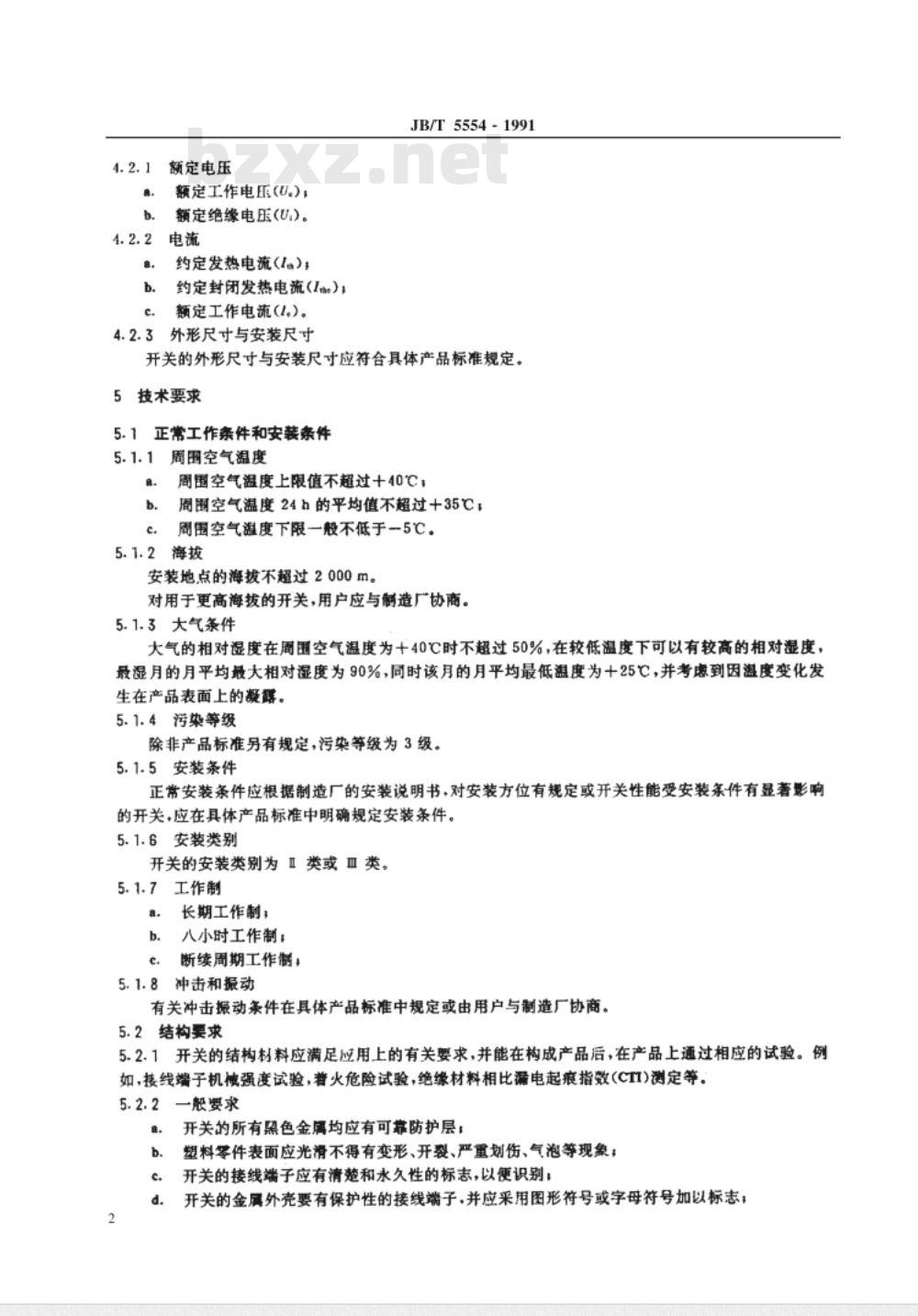

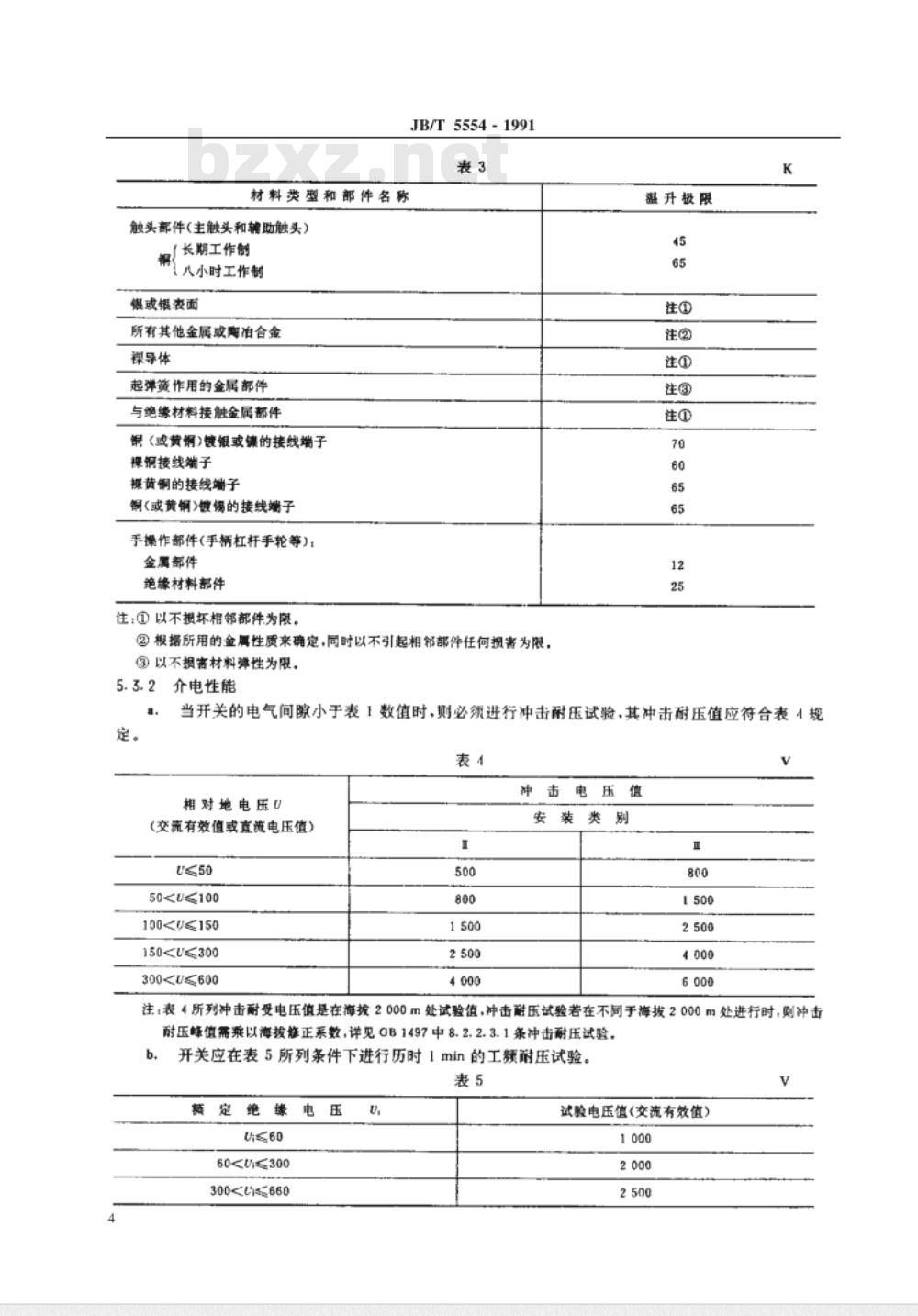

中华人民共和国机械行业标准 JB/T5554-1991 组合开关 1991-07-09发布 中华人民共和国机械电子工业部1992-07-01实施 本标准参照采用国际电工委员会标准IEC408（1972），IEC408修正第1号（1979）和第2号（1989）《低压空气式开关离器，隔离开关及熔断器组合电器》。 本标准规定了组合开关的基本参数、技术要求、试验方法、检验规则等。本标准适用于在交流50Hz额定电压至660V或直流额定电压至660V，额定电流至100A的电路中接通或分断电路、换接电路，电动机的启动、换接停止和变速的组合开关（以下简称开关）。 2 引用标准 GB998, GB1497, GB2423.4, GB2828, GB2900.1, GB2900.18, JB4012, GB4207, GB4942.2, GB5169.4, GB5226 3 术语、符号、代号 本标准采用的术语、符号、代号均符合GB1497，GB2900.1和GB2900.18有关规定。 4 产品分类 4.1 按用途分： a. 电源通断开关； b. 两种电源式电路转换开关； c. 交直流电动机控制开关。 按安装方式分： 4.1.2 a. 板前安装； b. 板后安装； c. 其它。 4.2 开关的参数与尺寸 4.2.1 额定电压 a. 额定工作电压（U）； b. 额定绝缘电压（U）。 4.2.2 电流 a. 约定发热电流（I）； b. 约定封闭发热电流（I）； c. 额定工作电流（I）。 4.2.3 外形尺寸与安装尺寸 开关的外形尺寸与安装尺寸应符合具体产品标准规定。 5 技术要求 5.1 正常工作条件和安装条件 5.1.1 周围空气温度 周围空气温度上限值不超过40℃， a. 周围空气温度24小时的平均值不超过+35℃； b. 周围空气温度下限一般不低于-5℃。 5.1.2 海拔 安装地点的海拔不超过2000m。对于用于更高海拔的开关，用户应与制造厂协商。 5.1.3 大气条件 大气的相对湿度在周围空气温度为40℃时不超过50%，在较低温度下可以有较高的相对湿度。最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为-25℃，并考虑到因温度变化发生在产品表面上的凝露。 5.1.4 污染等级 除非产品标准另有规定，污染等级为3级。 5.1.5 安装条件 正常安装条件应根据制造厂的安装说明书，对安装方位有规定或开关性能受安装条件有显著影响的开关，应在具体产品标准中明确规定安装条件。 5.1.6 安装类别 开关的安装类别为Ⅱ类或Ⅲ类。 5.1.7 工作制 a. 长期工作制； b. 八小时工作制； c. 断续周期工作制。 5.1.8 冲击和振动 有关冲击振动条件在具体产品标准中规定或由用户与制造厂协商。 5.2 结构要求 5.2.1 开关的结构材料应满足应用上的有关要求，并能在构成产品后，通过相应的试验。例如，接线端子机强度试验，着火危险试验，绝缘材料相比滞电起痕指数(CTI)测定等。 5.2.2 一般要求 a. 开关的所有黑色金属均应有可靠防护层；塑料零件表面应光滑不得有变形、开裂、严重划伤、气泡等现象； b. 开关的接线端子应有清楚和耐久性的标志，以便识别； c. 开关的金属外壳要有保护性的接线端子，并应采用图形符号或字母符号加以标志； d. 保护性接线端子应安置在易于接线的地方，并且当外壳或其它可移动部件移去时，仍能使开关保持接地连接； t. 用做电源开关时，带电源电压的所有零件必须有遮盖，以防触电，遮盖罩上必须有带电的警告。 5.2.3 电气间隙 开关的最小电气间隙值见表1： 表1 以额定系统电压中确定的相对地电压 V（交流有效值或直流值） 50V, 50-100V, 100-150V, 150
