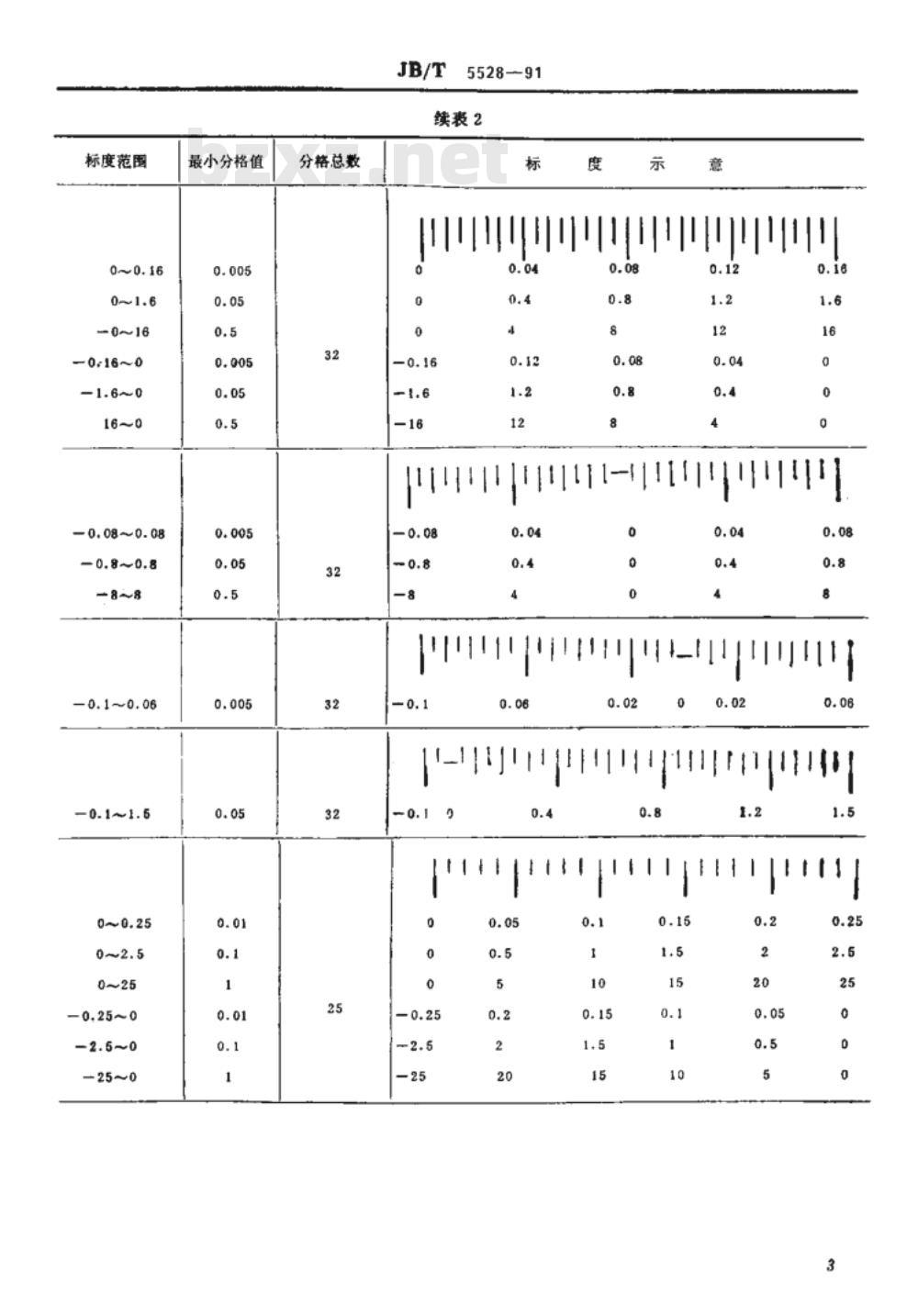

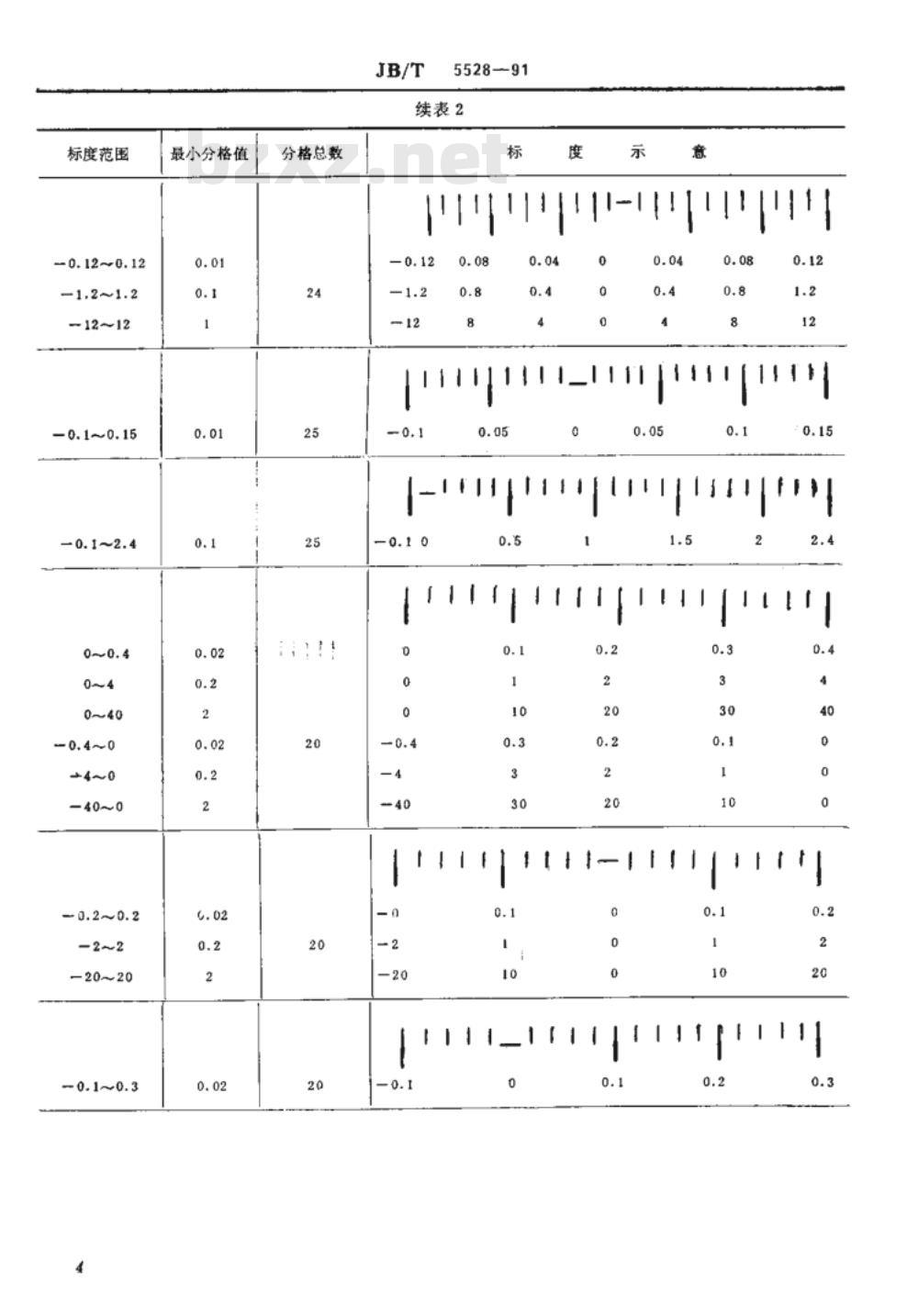

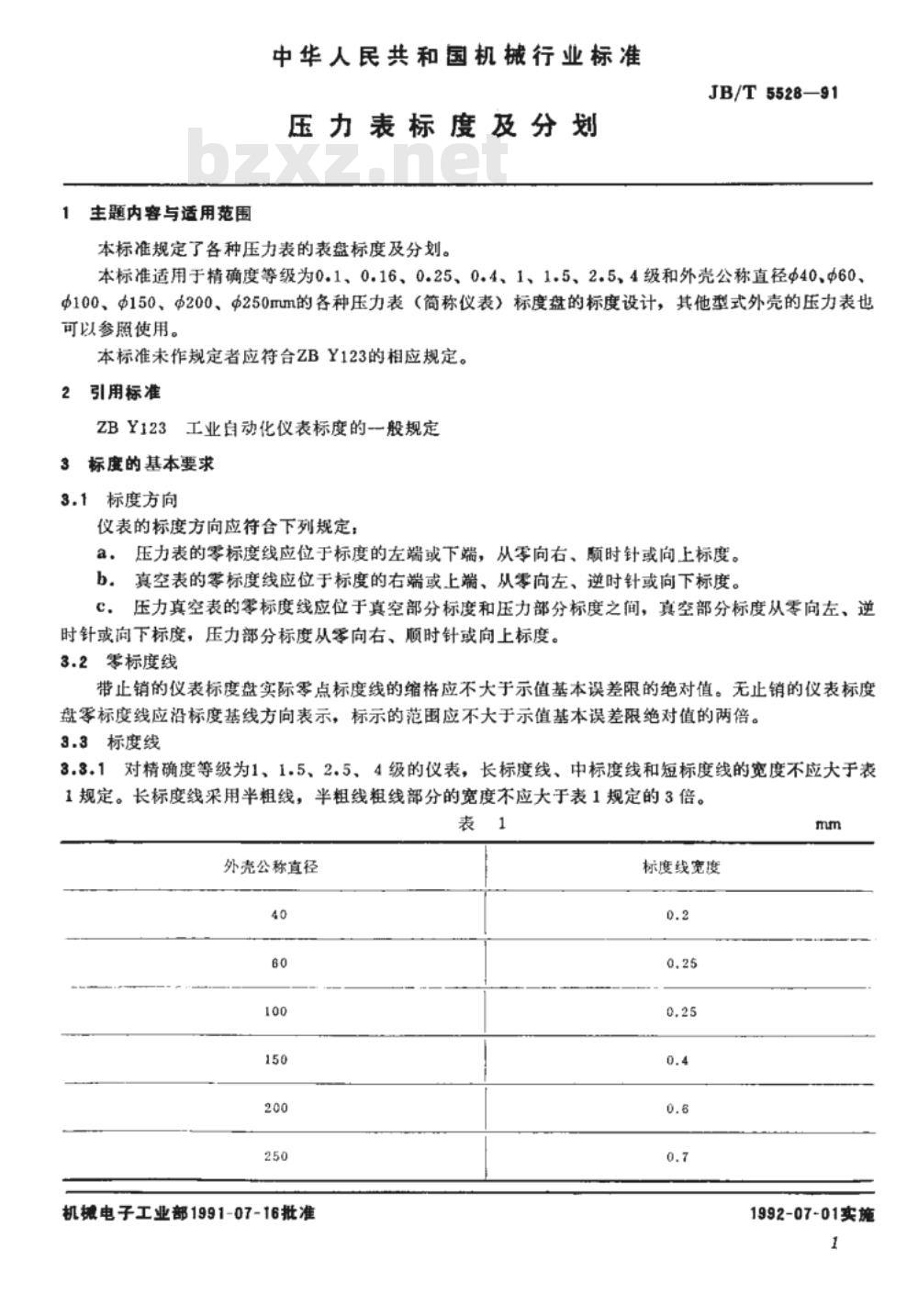

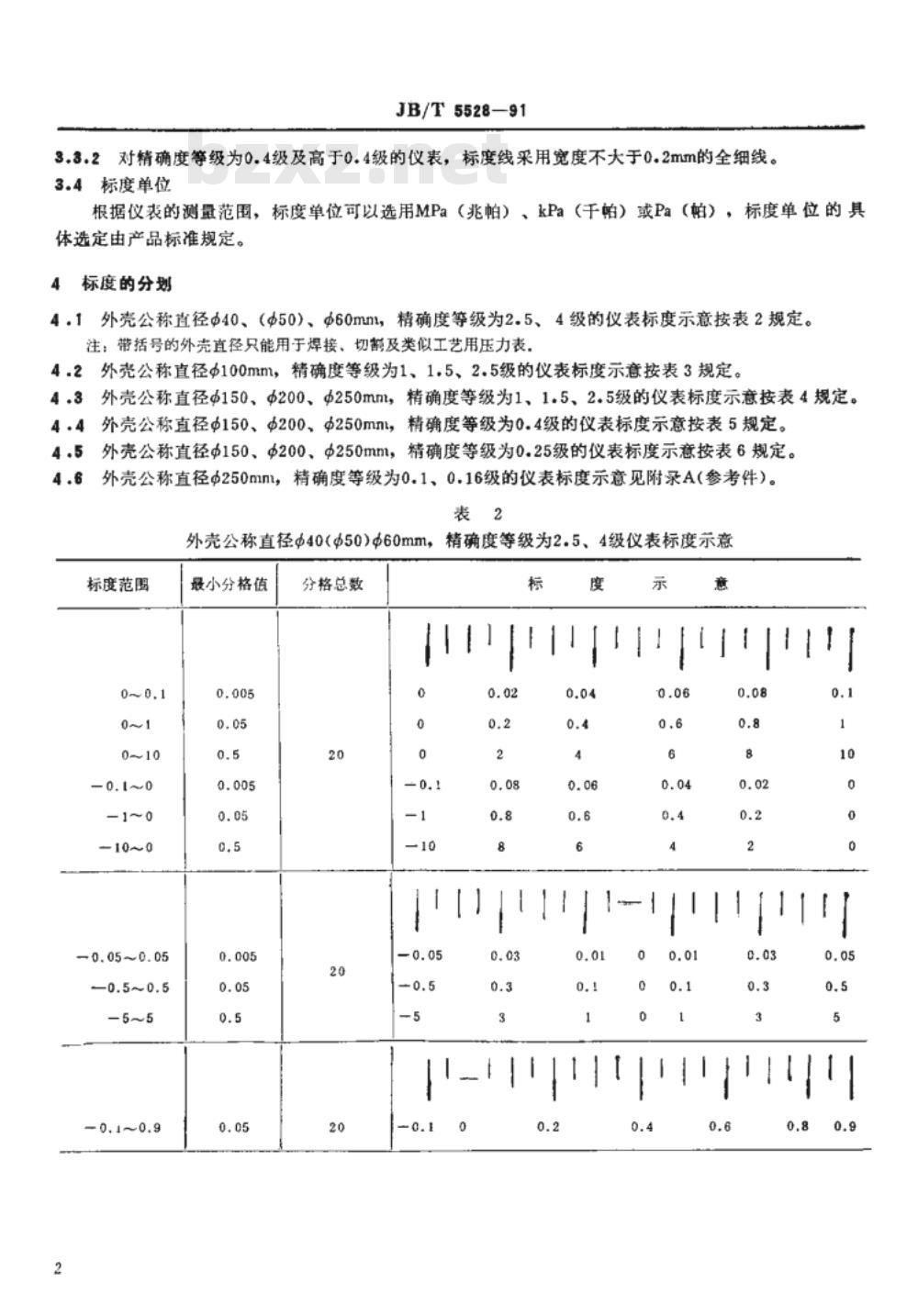

中华人民共和国机械行业标准 JB/T5528-91 压力表标度及划分 发布：1991-07-16，实施：1992-07-01 1 主题内容与适用范围 本标准规定了各种压力表的表盘标度及分划。JB/T5528—91适用于精确度等级为0.1、0.16、0.25、0.4、1、1.5、2.5、4级和外壳公称直径Φ40、60、100、150、200、250mm的各种压力表（简称仪表）标度盘的标度设计，其他型式外壳的压力表也可以参照使用。本标准未作规定者应符合ZBY123的相应规定。 2 引用标准 本标准引用了以下标准： ZBY123：工业自动化仪表标度的一般规定。 3 标度的基本要求 3.1 标度方向 仪表的标度方向应符合下列规定： - a. 压力表的零标度线应位于标度的左端或下端，从零向右、顺时针或向上标度。 - b. 真空表的零标度线应位于标度的右端或上端，从零向左、逆时针或向下标度。 - c. 压力真空表的零标度线应位于真空部分标度和压力部分标度之间，真空部分标度从零向左、逆时针或向下标度，压力部分标度从零向右、顺时针或向上标度。 3.2 零标度线 带止销的仪表标度盘实际零点标度线的缩格应不大于示值基本误差限的绝对值。无止销的仪表标度盘零标度线应沿标度基线方向表示，标示的范围应不大于示值基本误差限绝对值的两倍。 3.3 标度线 3.3.1 对精确度等级为1、1.5、2.5、4级的仪表，长标度线、中标度线和短标度线的宽度不应大于表1规定。长标度线采用半粗线，半粗线粗线部分的宽度不应大于表1规定的3倍。 表1 外壳公称直径与标度线宽度 外壳公称直径 (mm) 40 60 100 150 200 250 标度线宽度 (mm) 0.2 0.25 0.25 0.4 0.6 0.7 3.3.2 对精确度等级为0.4级及高于0.4级的仪表，标度线采用宽度不大于0.2mm的全细线。 3.4 标度单位 根据仪表的测量范围，标度单位可以选用MPa（兆帕）、kPa（千帕）或Pa（帕），标度单位的具体选定由产品标准规定。 4 标度的分划 4.1 外壳公称直径Φ40、（50）、Φ60mm，精确度等级为2.5、4级的仪表标度示意按表2规定。注：带括号的外壳直径只能用于焊接、切及类似工艺用压力表。 4.2 外壳公称直径Φ100mm，精确度等级为1、1.5、2.5级的仪表标度示意按表3规定。 4.3 外壳公称直径Φ150、Φ200、Φ250mm，精确度等级为1、1.5、2.5级的仪表标度示意按表4规定。 4.4 外壳公称直径Φ150、200、Φ250mm，精确度等级为0.4级的仪表标度示意按表5规定。 4.5 外壳公称直径Φ150、Φ200、Φ250mm，精确度等级为0.25级的仪表标度示意按表6规定。 4.6 外壳公称直径Φ250mm，精确度等级为0.1、0.16级的仪表标度示意见附录A（参考件）。 表2 外壳公称直径Φ40（50）、Φ60mm，精确度等级为2.5、4级仪表标度示意 标度范围 0~0.1 0~1 0~10 -0.1~0 1~0 -10~0 最小分格值 0.005 0.05 0.5 0.005 0.05 0.5 分格总数 20 20 20 20 20 20 标度 0.1 1 10 0.1 1 10 以上标度示意和分划应根据具体仪表型号进行调整，以确保符合所需精度和标准要求。
