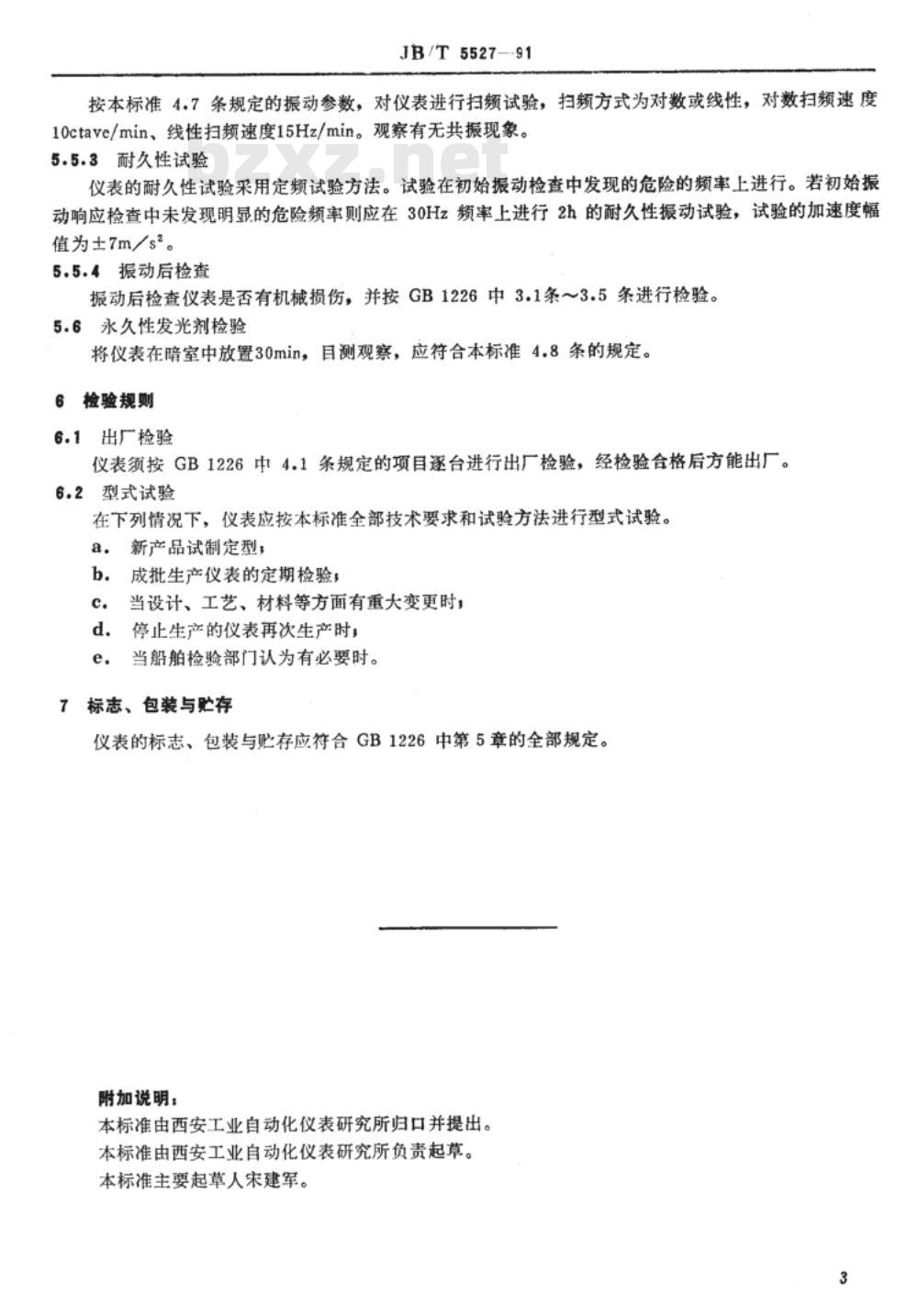

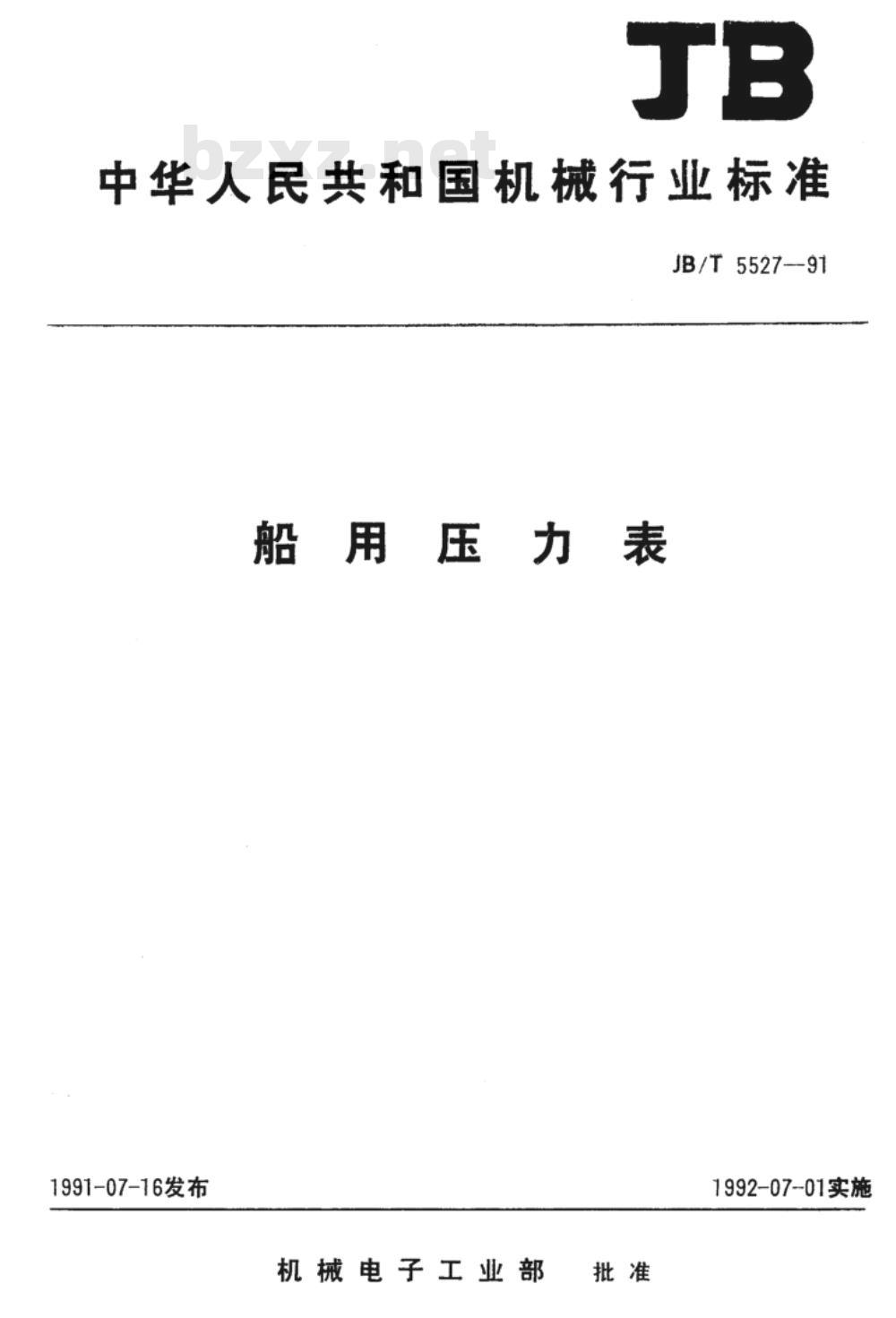

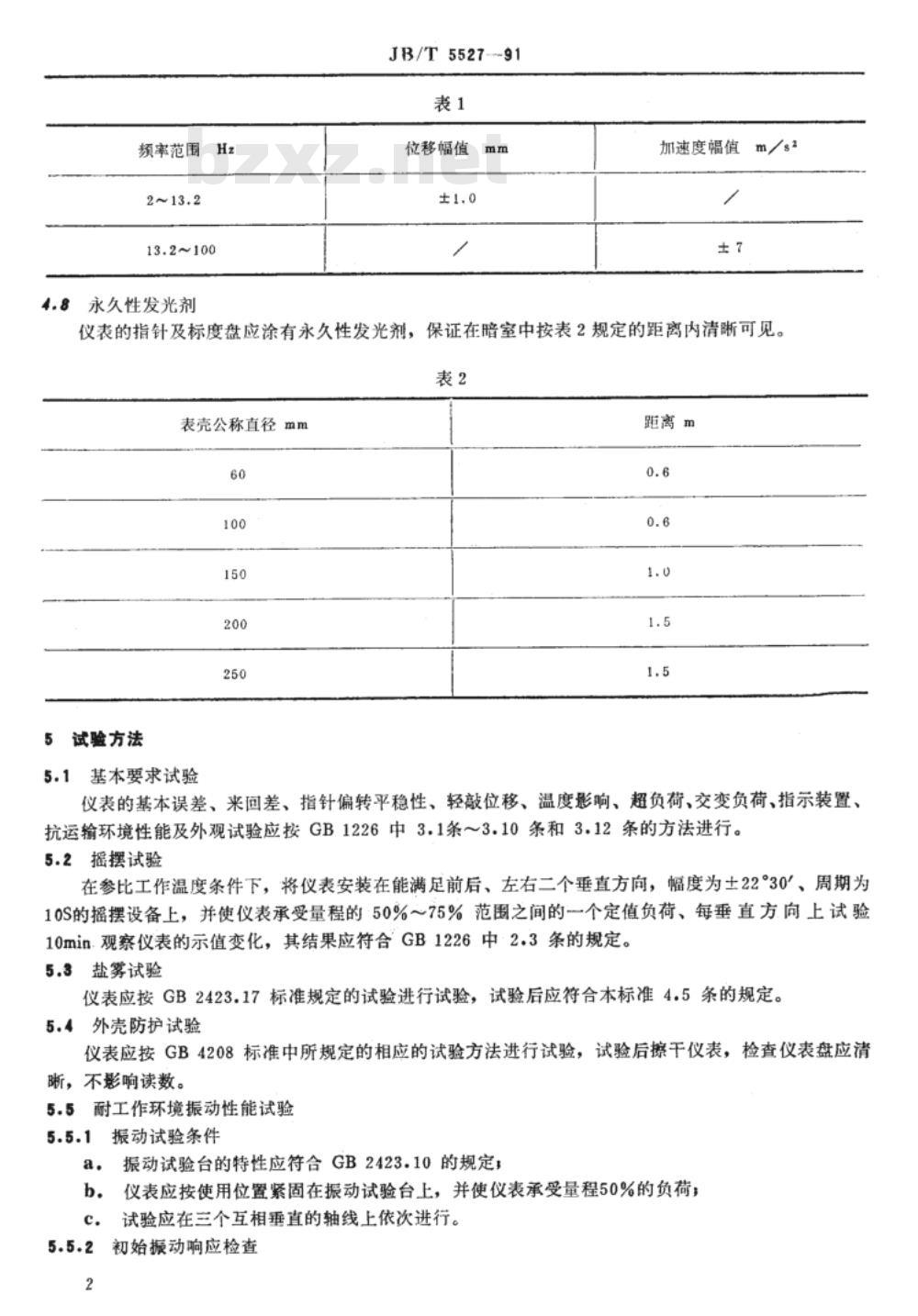

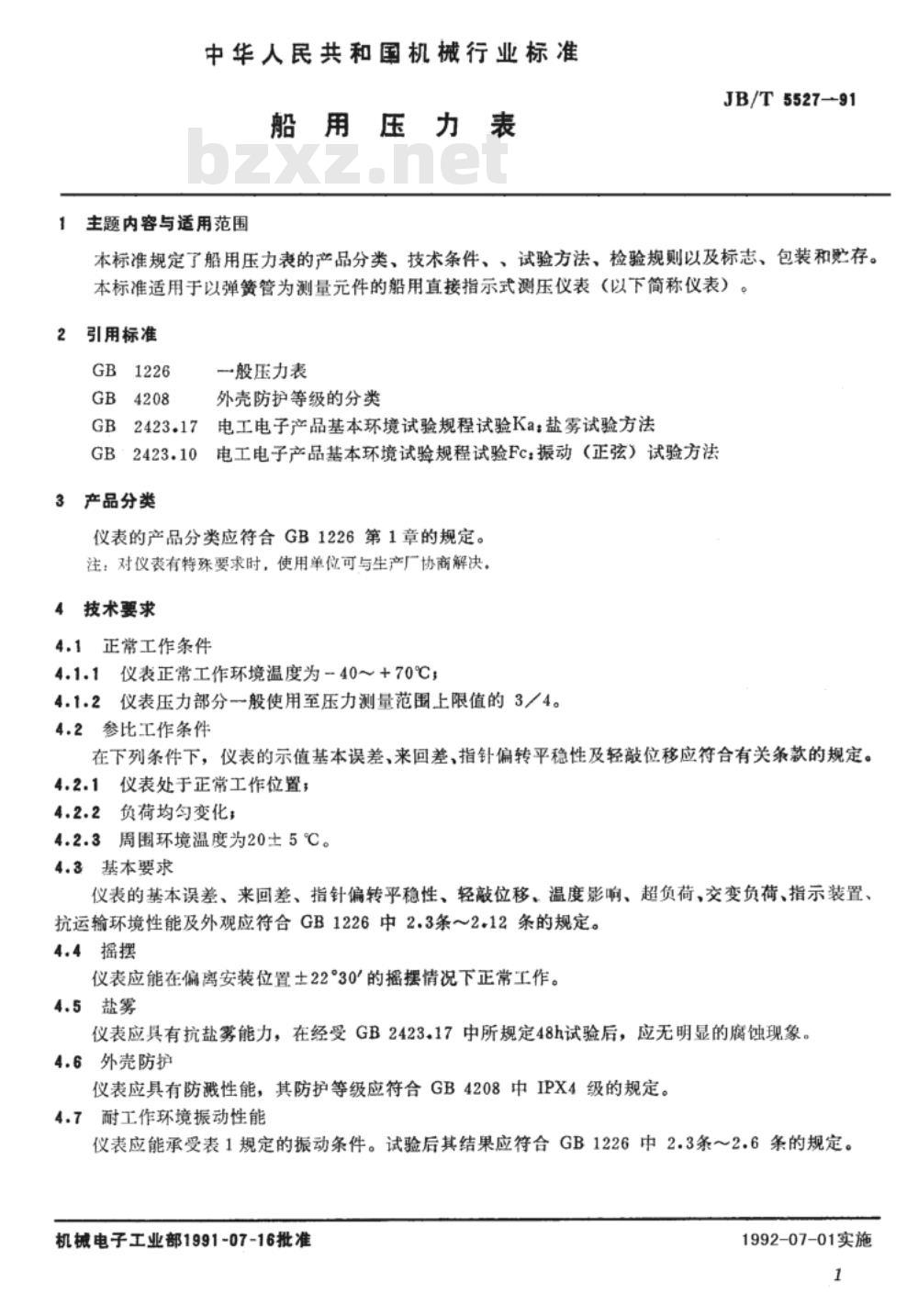

中华人民共和国机械行业标准 JB/T5527-91 船用压力表 发布：1991-07-16，实施：1992-07-01 1 主题内容与适用范围 本标准规定了船用压力表的产品分类、技术条件、试验方法、检验规则以及标志、包装等要求。本标准适用于以弹簧管为测量元件的船用直接指示式测压仪表（以下简称仪表）。 2 引用标准 本标准引用了以下标准： GB1226：一般压力表 GB4208：外壳防护等级的分类 GB2423.17：电工电子产品基本环境试验规程，试验Ka：盐雾试验方法 GB2423.10：电工电子产品基本环境试验规程，试验Fc：振动（正弦）试验方法 3 产品分类 仪表的产品分类应符合GB1226第1章的规定。注：对仪表有特殊要求时，使用单位可与生产厂协商解决。 4 技术要求 4.1 正常工作条件 4.1.1 仪表正常工作环境温度为40～+70℃； 4.1.2 仪表压力部分一般使用至压力测量范围上限值的3/4。 4.2 参比工作条件 在下列条件下，仪表的示值基本误差、来回差、指针偏转平稳性及轻敲位移应符合有关条款的规定： 4.2.1 仪表处于正常工作位置； 4.2.2 负荷均匀变化； 4.2.3 周围环境温度为20±5℃。 4.3 基本要求 仪表的基本误差、来回差、指针偏转平稳性、轻敲位移、温度影响、超负荷、交变负荷、指示装置、抗运输环境性能及外观应符合GB1226中2.3条～2.12条的规定。 4.4 摇摆 仪表应能在偏离安装位置±22°30°的摇摆情况下正常工作。 4.5 盐雾 仪表应具有抗盐雾能力，在经受GB2423.17中所规定48h试验后，应无明显的腐蚀现象。 4.6 外壳防护 仪表应具有防溅性能，其防护等级应符合GB4208中IPX4级的规定。 4.7 耐工作环境振动性能 仪表应能承受表1规定的振动条件，试验后其结果应符合GB1226中2.3条～2.6条的规定。 4.8 永久性发光剂 仪表的指针及标度盘应涂有永久性发光剂，保证在暗室中按表2规定的距离内清晰可见。 5 试验方法 5.1 基本要求试验 仪表的基本误差、来回差、指针偏转平稳性、轻敲位移、温度影响、超负荷、交变负荷、指示装置、抗运输环境性能及外观试验应按GB1226中3.1条～3.10条和3.12条的方法进行。 5.2 摇摆试验 在参比工作温度条件下，将仪表安装在能满足前后、左右两个垂直方向，幅度为±22°30°、周期为10S的摇摆设备上，并使仪表承受量程的50%～75%范围之间的一个定值负荷，每垂直方向上试验10分钟，观察仪表的示值变化，其结果应符合GB1226中2.3条的规定。 5.3 盐雾试验 仪表应按GB2423.17标准规定的试验进行试验，试验后应符合本标准4.5条的规定。 5.4 外壳防护试验 仪表应按GB4208标准中所规定的相应试验方法进行试验，试验后擦干仪表，检查仪表盘应清晰，不影响读数。 5.5 耐工作环境振动性能试验 5.5.1 振动试验条件 振动试验台的特性应符合GB2423.10的规定，仪表应按使用位置紧固在振动试验台上，并使仪表承受量程50%的负荷；试验应在三个互相垂直的轴线上依次进行。 5.5.2 初始振动响应检查 按本标准4.7条规定的振动参数，对仪表进行扫频试验，扫频方式为对数或线性，观察是否有共振现象。 5.5.3 耐久性试验 仪表的耐久性试验采用定频试验方法。试验在初始振动检查中发现的危险频率上进行，若未发现明显的危险频率，则应在30Hz频率上进行2小时的耐久性振动试验。 5.5.4 振动后检查 振动后检查仪表是否有机械损伤，并按GB1226中3.1条～3.5条进行检验。 5.6 永久性发光剂检验 将仪表在暗室中放置30分钟，目测观察，应符合本标准4.8条的规定。 6 检验规则 6.1 出厂检验 仪表须按GB1226中4.1条规定的项目逐台进行出厂检验，经检验合格后方能出厂。 6.2 型式试验 在下列情况下，仪表应按本标准全部技术要求和试验方法进行型式试验： a. 新产品试制定型； b. 成批生产仪表的定期检验； c. 当设计、工艺、材料等方面有变动时，应进行型式试验。
