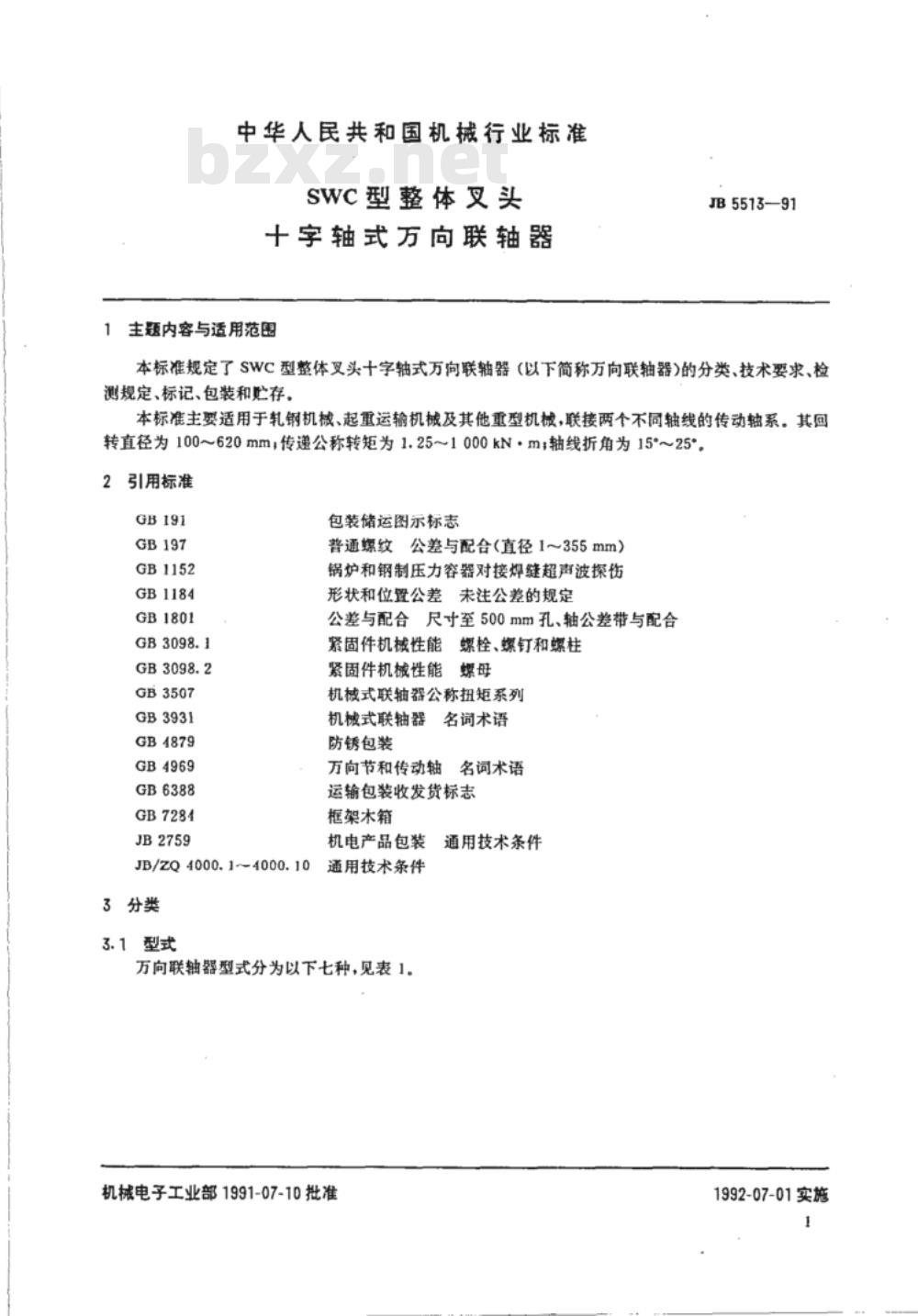

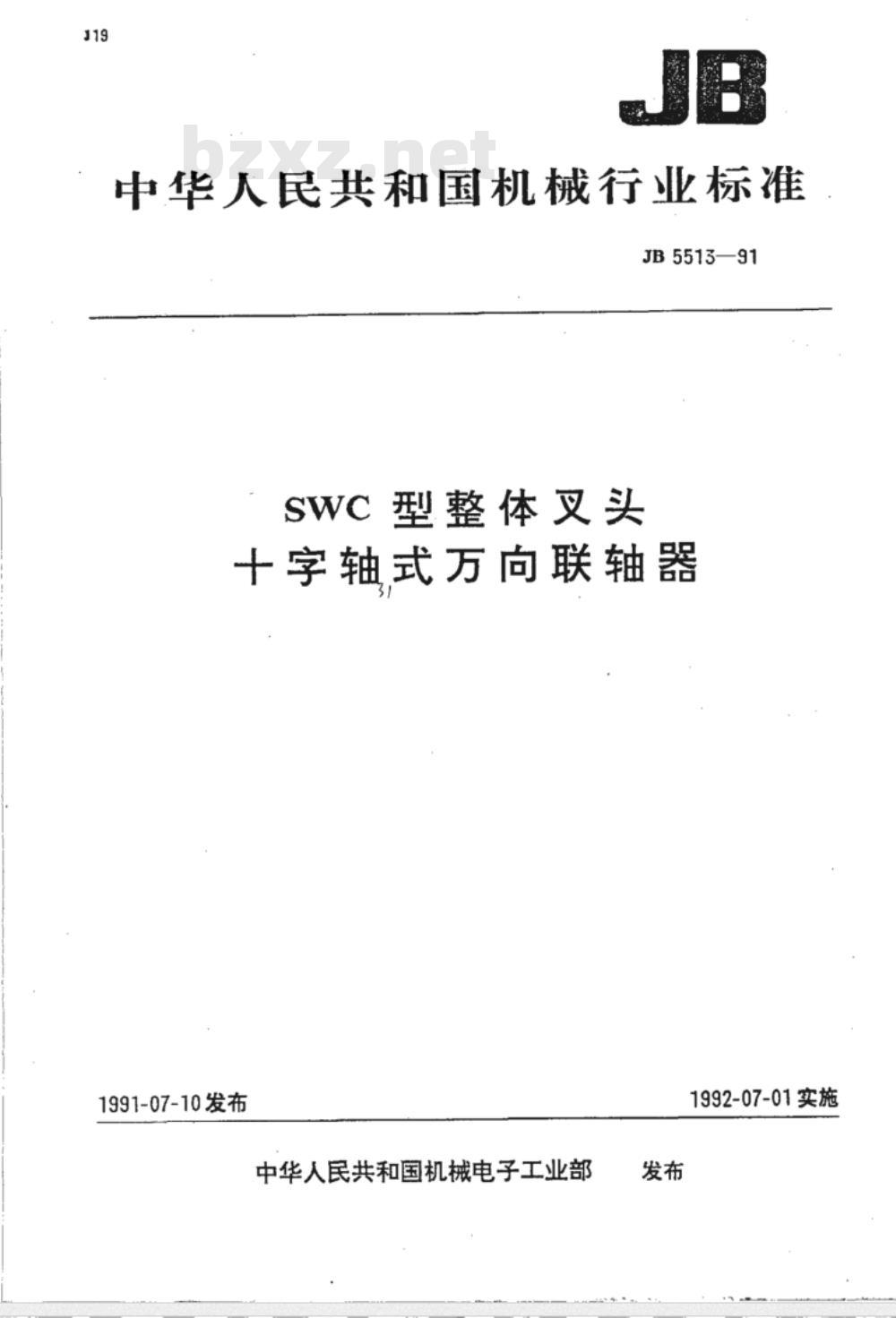

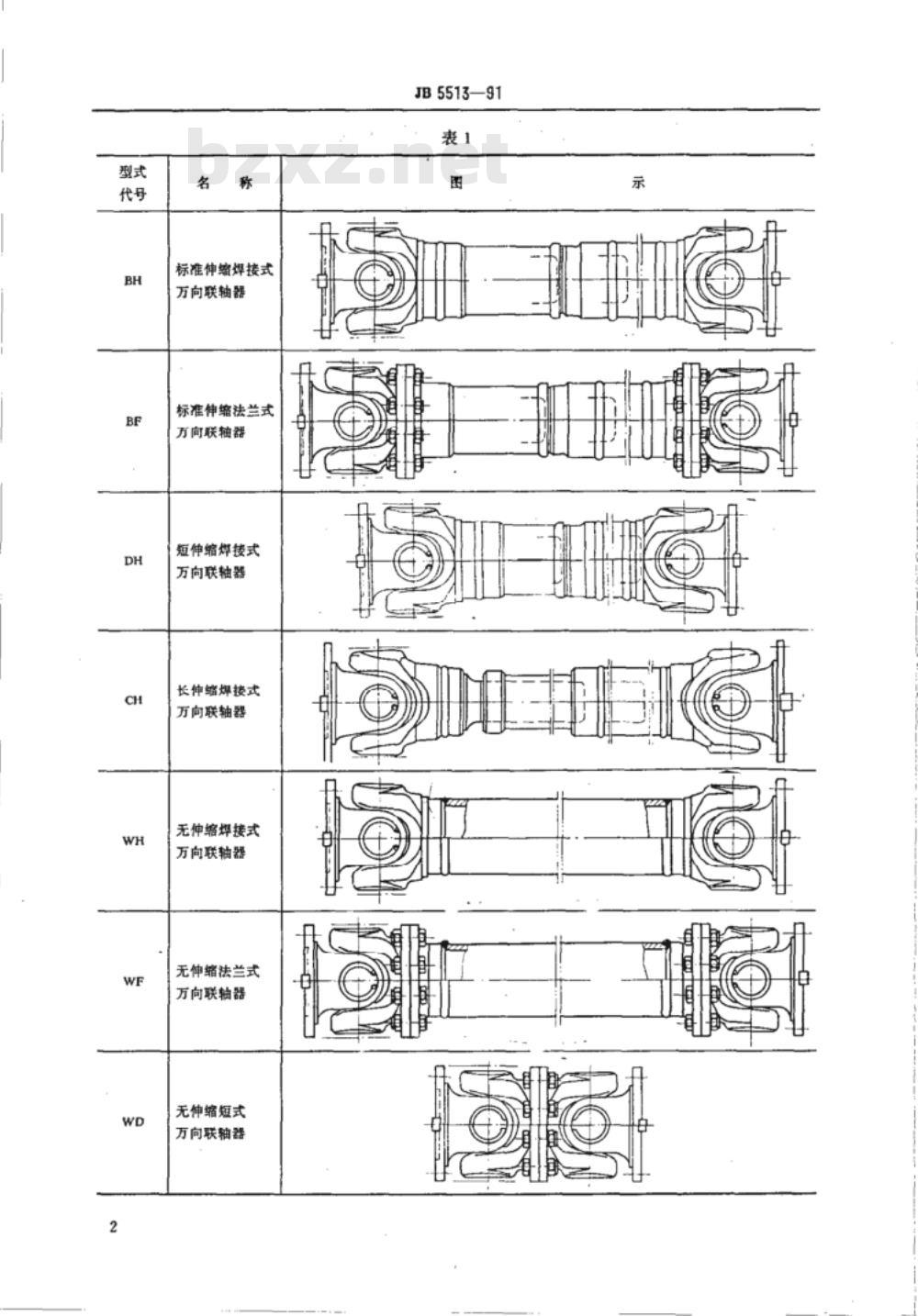

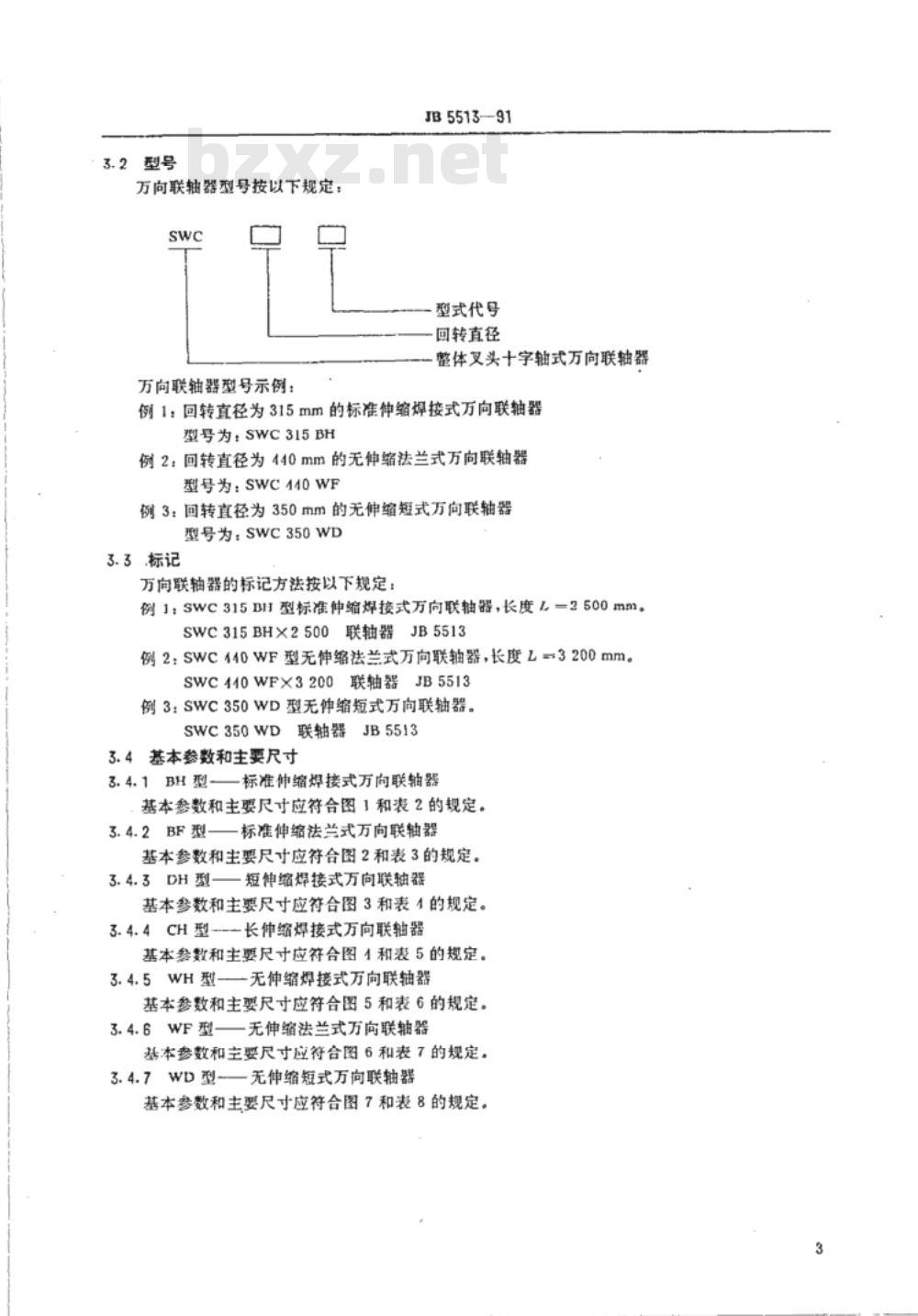

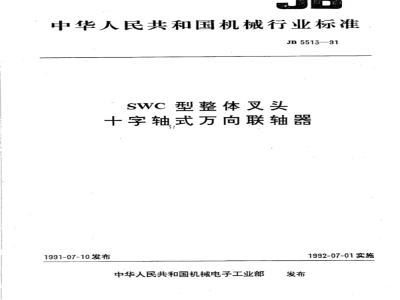

中华人民共和国机械行业标准 SWC型整体叉头十字轴式万向联轴器 1 主题内容与适用范围 本标准规定了SWC型整体叉头十字轴式万向联轴器（以下简称万向联轴器）的分类、技术要求、检测规定、标记、包装和贮存。本标准适用于轧钢机械、起重运输机械及其他重型机械，联接两个不同轴线的传动轴系。其回转直径为100～620mm；传递公称转矩为1.25～1000kN·m；轴线折角为15°～25°。 2 引用标准 GB191、GB197、GB1152、GB1184、GB1801、GB3098.1、GB3098.2、GB3507、GB3931、GB4879、GB4969、GB6388、GB7284、JB2759、JB/ZQ4000.1~4000.10等相关标准。 3 分类 3.1 型式 万向联轴器型式分为以下七种，见表1： - 标准伸缩焊接式万向联轴器（BH型） - 标准伸缩法兰式万向联轴器（BF型） - 短伸缩焊接式万向联轴器（DH型） - 长伸缩焊接式万向联轴器（CH型） - 无伸缩焊接式万向联轴器（WH型） - 无伸缩法兰式万向联轴器（WF型） - 无伸缩短式万向联轴器（WD型） 3.2 型号 万向联轴器的型号由以下部分组成： - 型式代号（如BH、BF、DH等） - 回转直径 例如，SWC315BH表示回转直径为315mm的标准伸缩焊接式万向联轴器，SWC440WF表示回转直径为440mm的无伸缩法兰式万向联轴器。 3.3 标记 万向联轴器的标记方法如下： - 例1：SWC315BH型标准伸缩焊接式万向联轴器，长度L=2500mm，标记为SWC315BH×2500联轴器JB5513。 - 例2：SWC440WF型无伸缩法兰式万向联轴器，长度Z=3200mm，标记为SWC440WF×3200联轴器JB5513。 3.4 基本参数和主要尺寸 3.4.1 标准伸缩焊接式万向联轴器（BH型）的基本参数和主要尺寸应符合图1和表2的规定。 3.4.2 标准伸缩法兰式万向联轴器（BF型）的基本参数和主要尺寸应符合图2和表3的规定。 3.4.3 短伸缩焊接式万向联轴器（DH型）的基本参数和主要尺寸应符合图3和表4的规定。 3.4.4 长伸缩焊接式万向联轴器（CH型）的基本参数和主要尺寸应符合图1和表5的规定。 3.4.5 无伸缩焊接式万向联轴器（WH型）的基本参数和主要尺寸应符合图5和表6的规定。 3.4.6 无伸缩法兰式万向联轴器（WF型）的基本参数和主要尺寸应符合图6和表7的规定。 3.4.7 无伸缩短式万向联轴器（WD型）的基本参数和主要尺寸应符合图7和表8的规定。 附：表格包含了不同类型万向联轴器的详细尺寸和技术参数。
