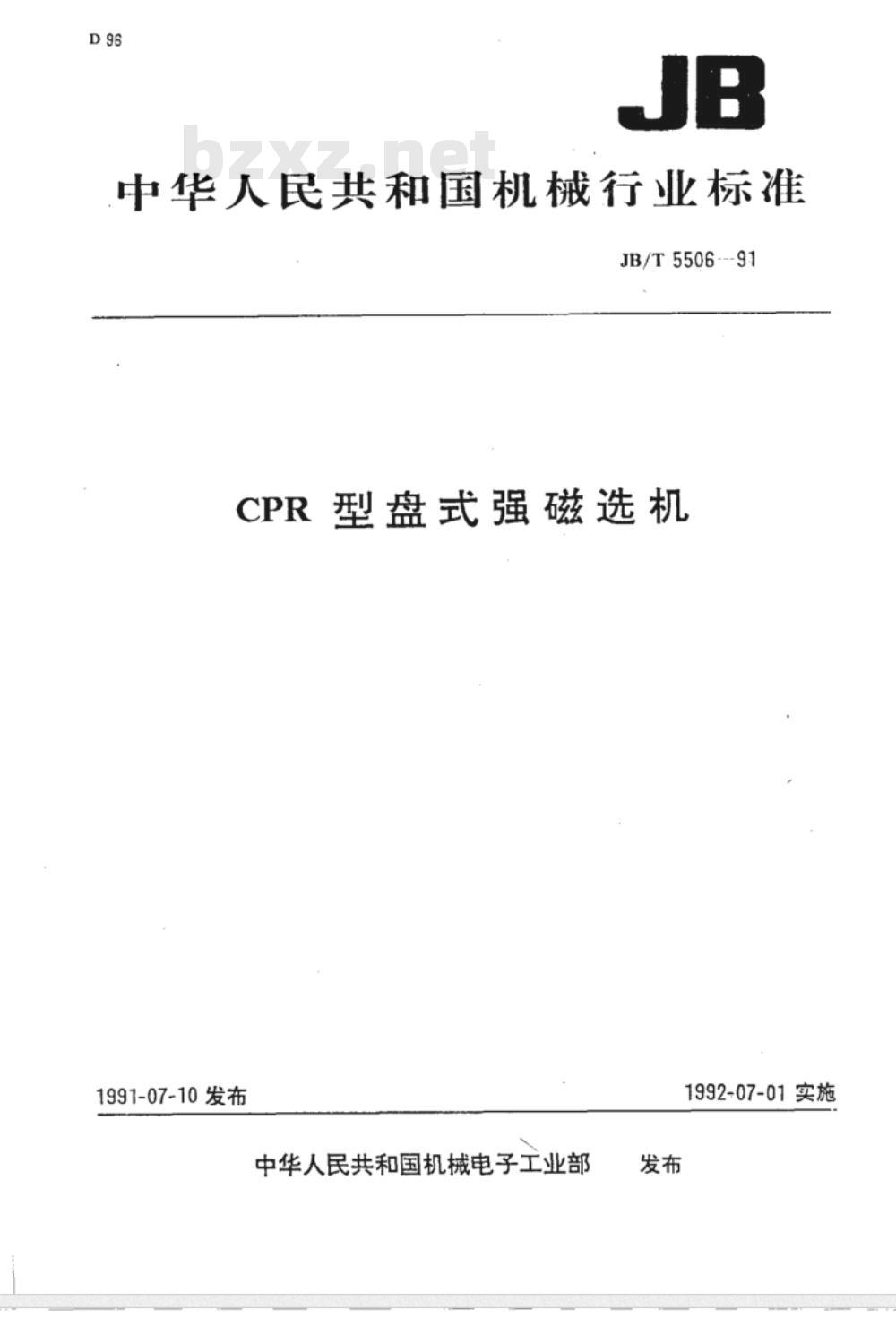

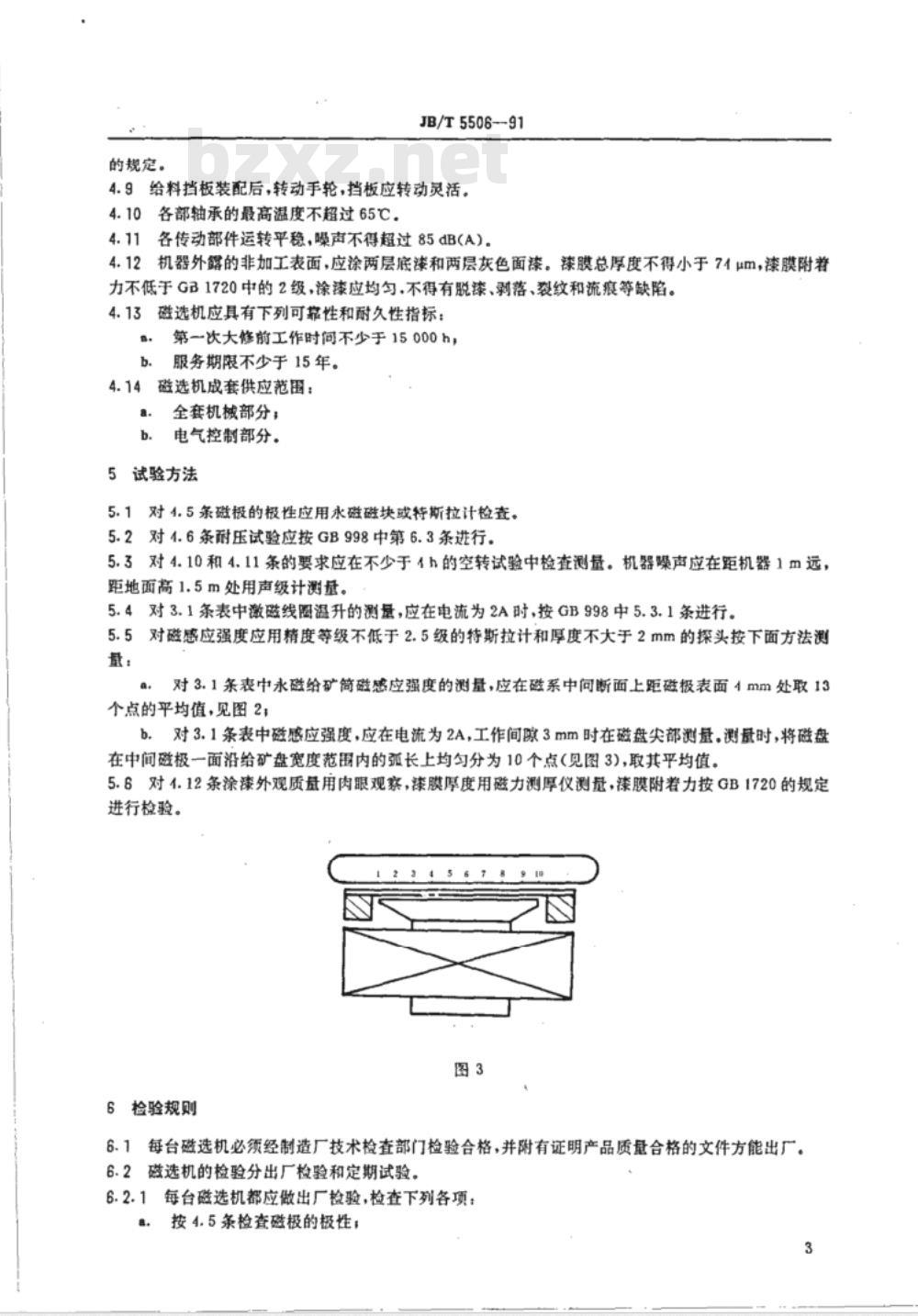

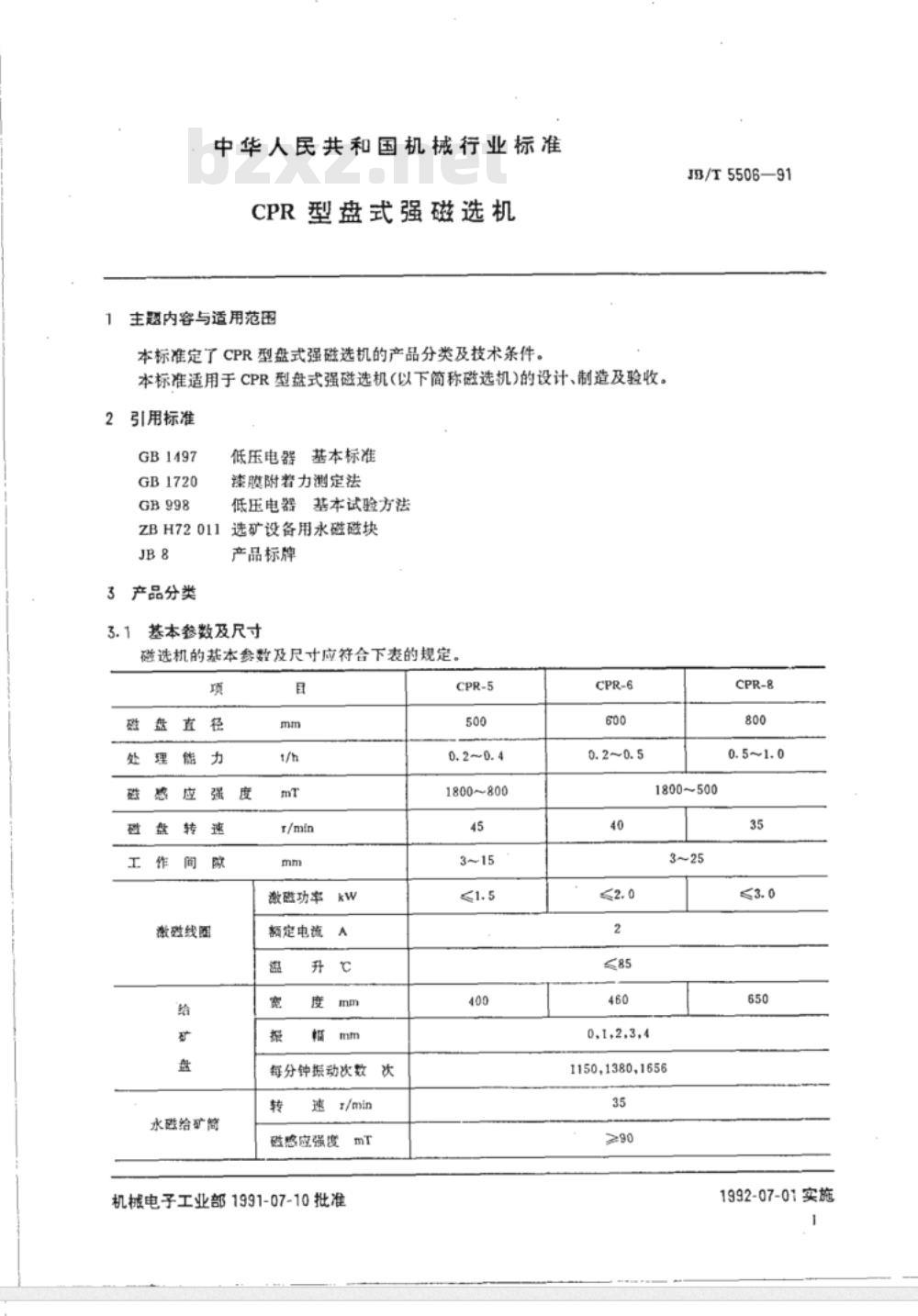

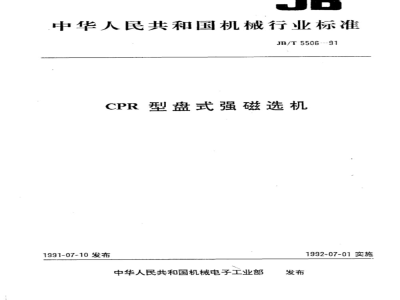

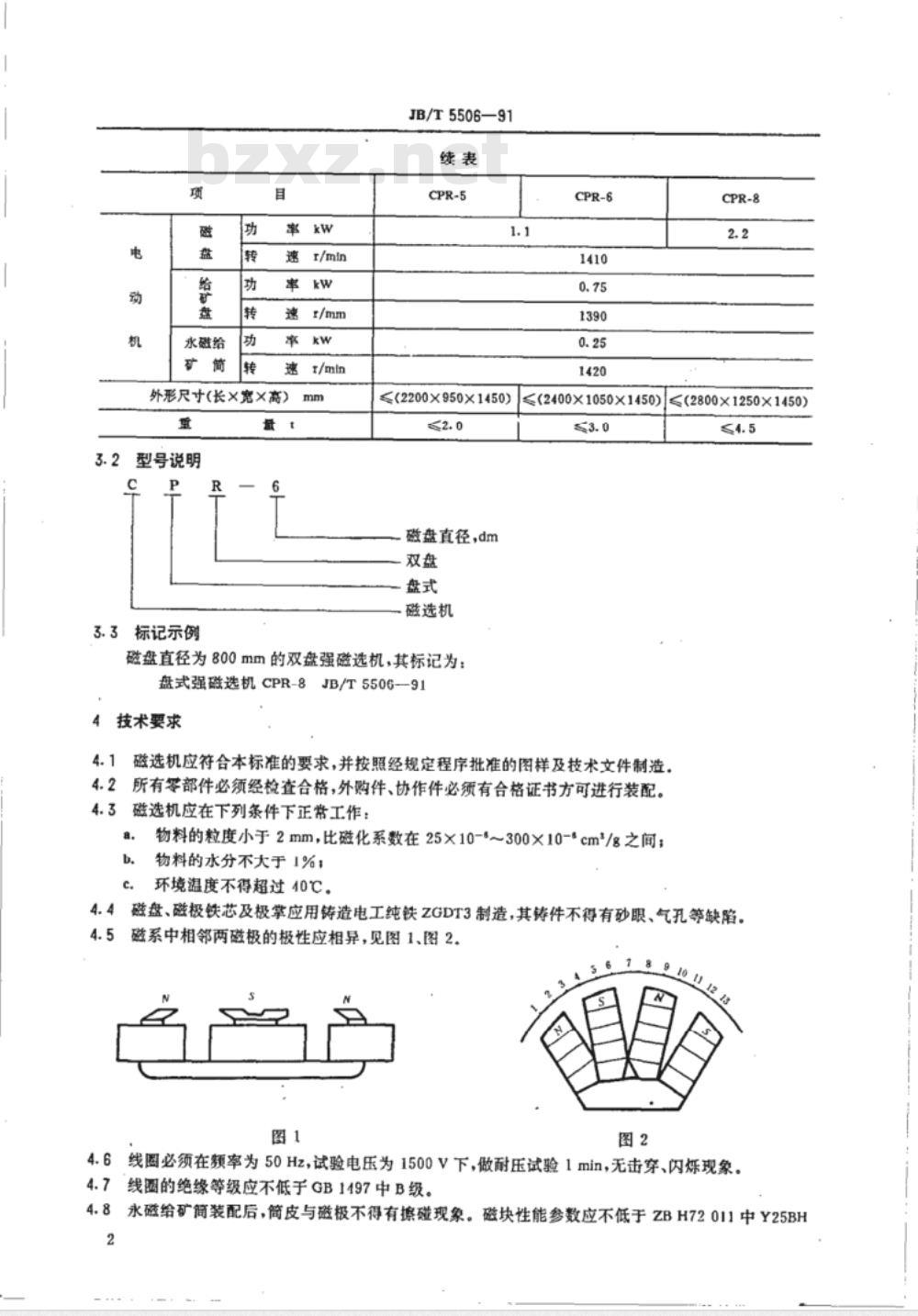

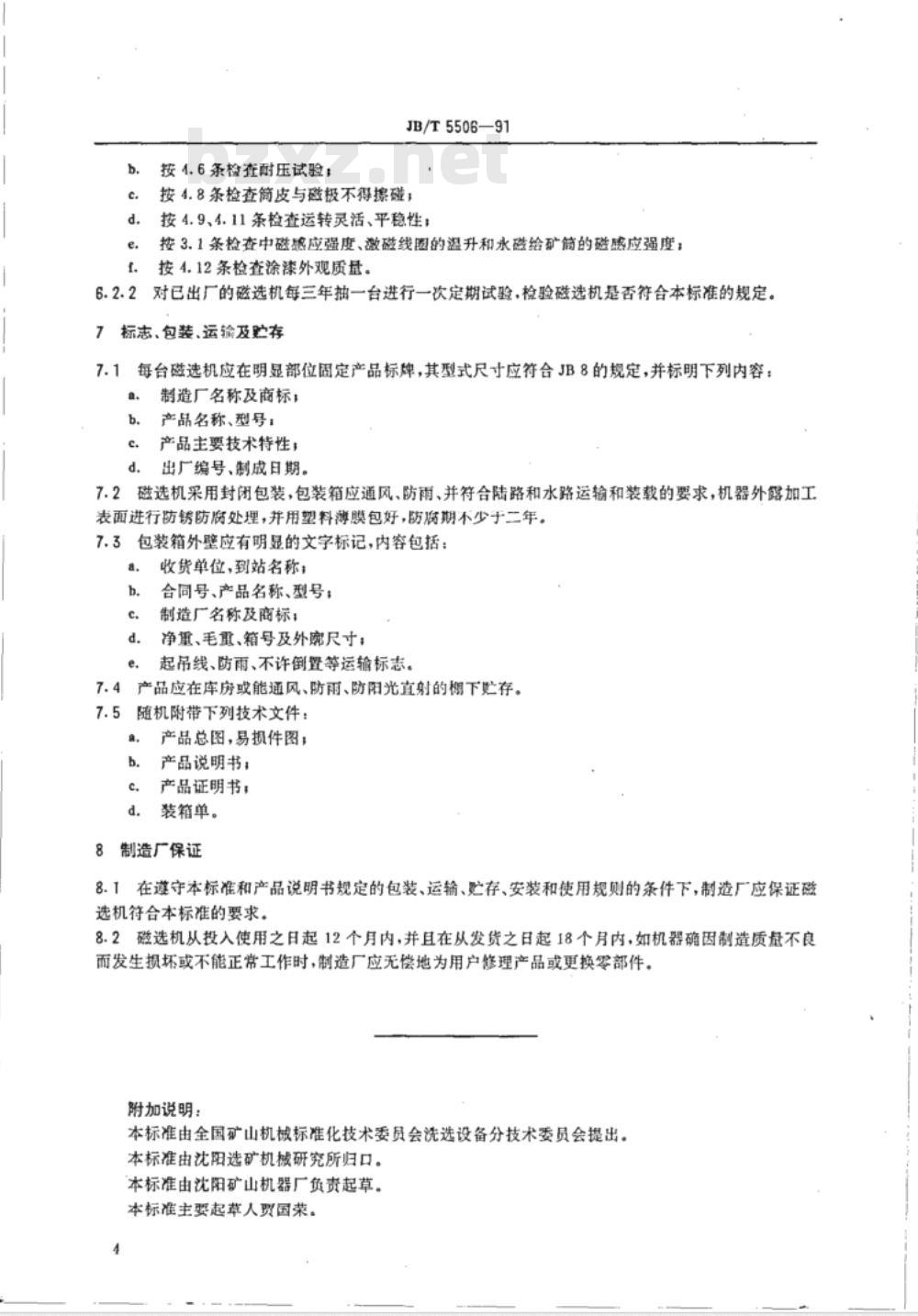

中华人民共和国机械行业标准 JB/T 5506—91 CPR型盘式强磁选机 1991年07月10日发布 中华人民共和国机械电子工业部发布 1992年07月01日实施 1 范围 本标准规定了CPR型盘式强磁选机的产品分类及技术条件，适用于CPR型盘式强磁选机（以下简称磁选机）的设计、制造及验收。 2 规范性引用文件 本标准引用了以下文件： - GB1497 - GB1720 - GB998 - 低压电器基本标准 - 漆膜附着力测定法 - 低压电器基本试验方法 - 选矿设备用水磁磁块 - ZBH72011 - JB8 3 产品分类 3.1 磁选机的基本参数及尺寸应符合下表的规定： | 项目 | CPR-5 | CPR-6 | CPR-8 | |------------------|-------------|-------------|--------------| | 磁盘直径 (mm) | 500 | 600 | 800 | | 磁感应强度 (mT) | 0.2-0.4 | 0.2-0.5 | 0.5-1.0 | | 激磁功率 (kw) | 3 | 4 | 6 | | 给矿盘转速 (r/min) | 1800-800 | 1800-500 | 1800-500 | | 每分钟振动次数 (次) | 3-15 | 3-25 | 3-25 | | 外形尺寸 (mm) | 2200×950×1450| 2400×1050×1450| 2800×1250×1450| 3.2 型号说明 CPR型盘式强磁选机型号的标记方式：如CPR-8为磁盘直径800mm的强磁选机，其标记为：盘式强磁选机 CPR-8 JB/T5506-91。 4 技术要求 4.1 磁选机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 所有零部件必须经检查合格，外购件、协作件必须有合格证书方可进行装配。 4.3 磁选机应在下列条件下正常工作： a. 物料粒度小于2mm，比磁化系数在25×10⁻³~300×10⁻³ cm³/g之间； b. 物料水分不大于1%； c. 环境温度不得超过40℃。 4.4 磁盘、磁极铁芯及极掌应采用铸造电工纯铁ZGDT3制造，其铸件不得有砂眼、气孔等缺陷。 4.5 磁系中相邻两磁极的极性应相异。 4.6 线圈必须在额定频率50Hz，试验电压1500V下进行耐压试验，持续1分钟，无击穿、闪烁现象。 4.7 线圈的绝缘等级应不低于GB1497中的B级。 4.8 永磁给矿简装配后，筒皮与磁极不得有擦碰现象。磁块性能参数应符合ZBH72011中Y25BH2的规定。 4.9 给料挡板装配后，转动手轮，挡板应转动灵活。 4.10 各部轴承的最高温度不得超过65℃。 4.11 各传动部件应运转平稳，噪声不得超过85 dB(A)。 4.12 机器外露的非加工表面，应涂两层底漆和两层灰色面漆，漆膜总厚度不得小于74μm，漆膜附着力不低于GB1720中的2级，涂漆应均匀，且不得有脱漆、剥落、裂纹等缺陷。 4.13 磁选机应具有以下可靠性和耐久性指标： a. 第一次大修前工作时间不少于15000小时， b. 服务期限不少于15年。 4.14 磁选机成套供应范围： a. 全套机械部分； b. 电气控制部分。 5 试验方法 5.1 对4.5条磁极的极性应用永磁磁块或待斯拉计检查。 5.2 对4.6条耐压试验应按GB998中第6.3条进行。 5.3 对4.10和4.11条的要求应在不少于4小时的空转试验中检查测量，机器噪声应在距机器1m远，距地面高1.5m处用声级计测量。 5.4 对3.1条表中激磁线圈温升的测量，应在电流为2A时，按GB998中5.3.1条进行。 5.5 对磁感应强度应使用精度等级不低于2.5级的特斯拉计，探头厚度不大于2mm进行测量。
