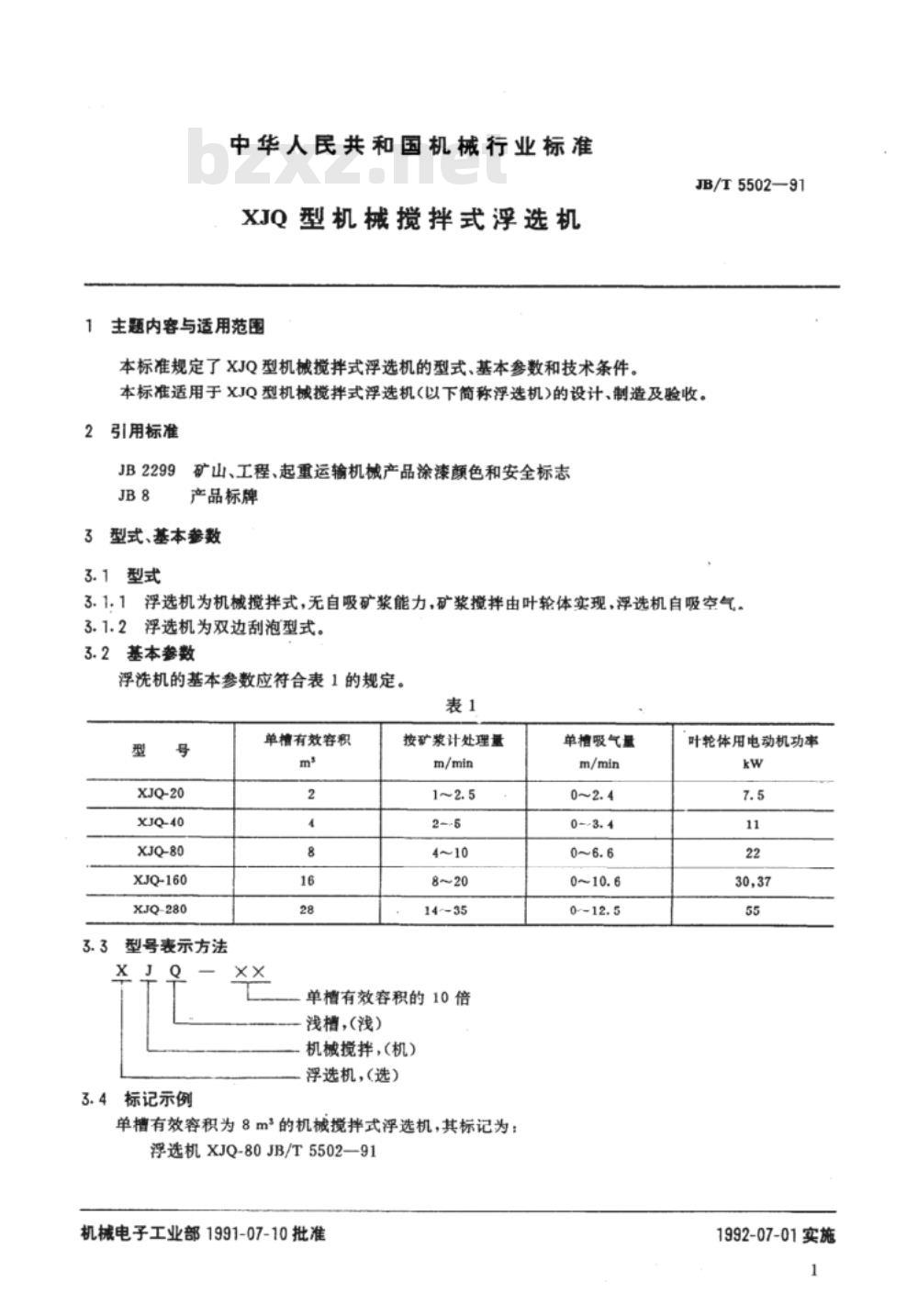

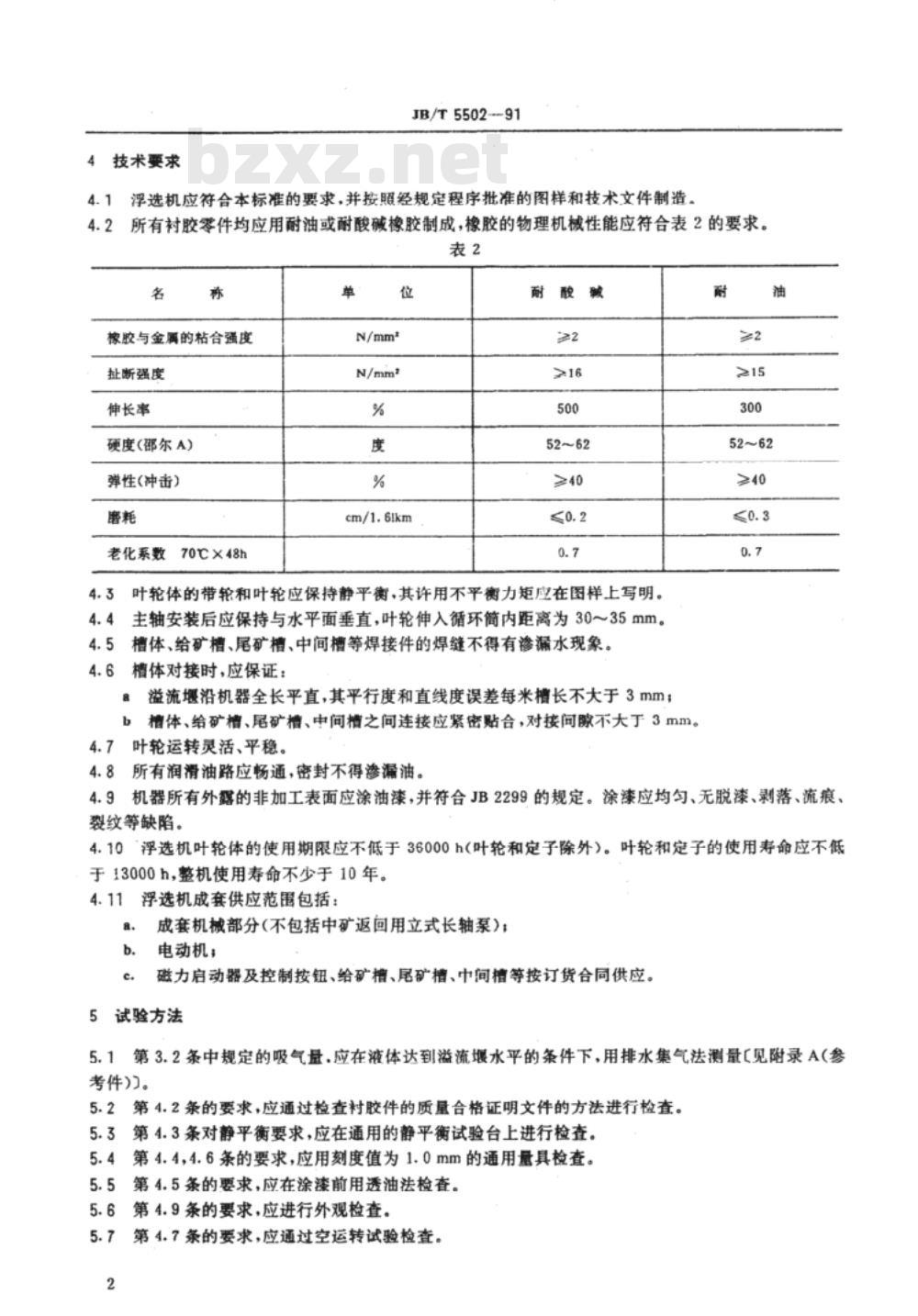

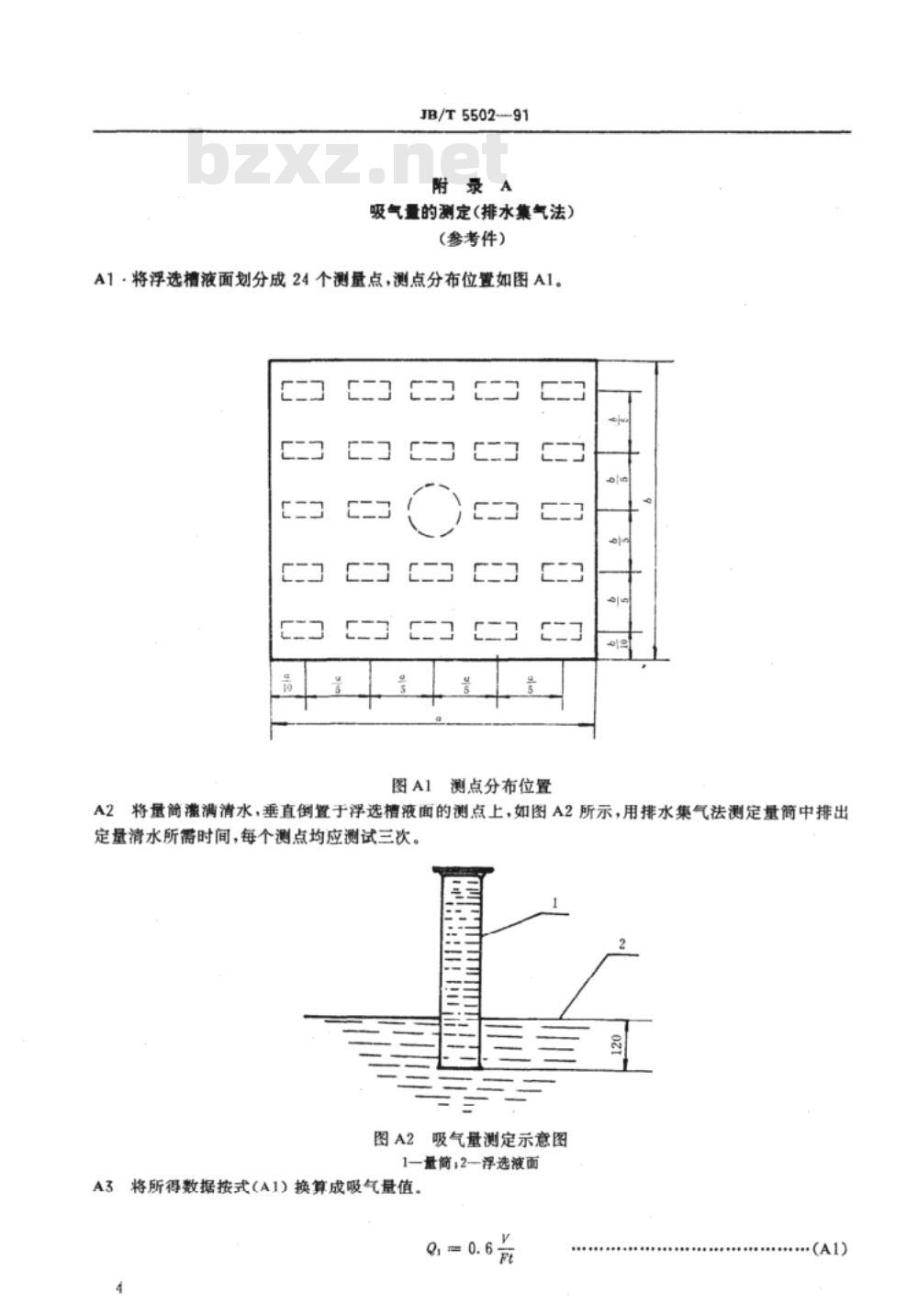

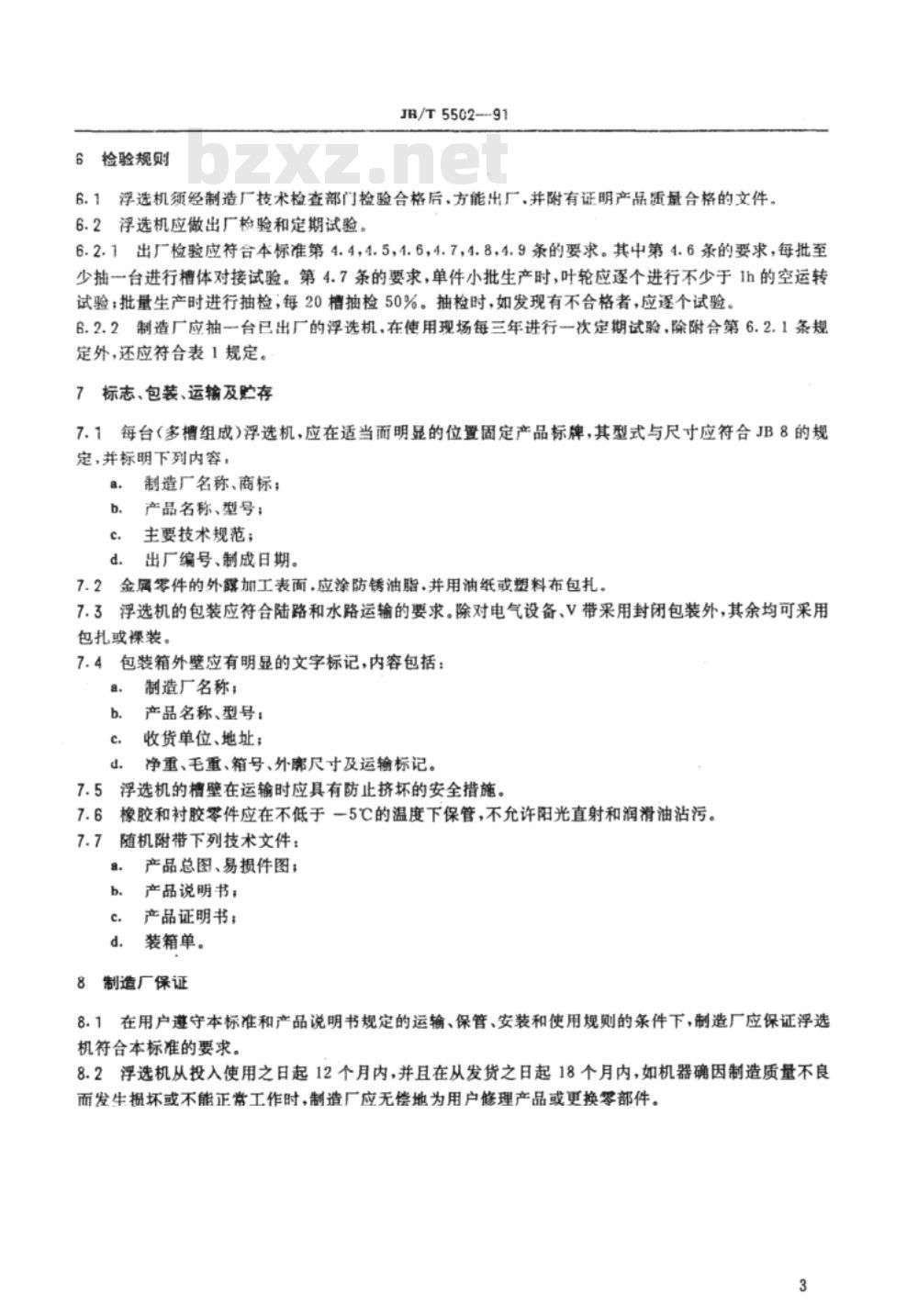

中华人民共和国机械行业标准 XJQ型机械搅拌式浮选机 1. 范围 本标准规定了XJQ型机械搅拌式浮选机的型式、基本参数和技术条件。适用于XJQ型机械搅拌式浮选机（以下简称浮选机）的设计、制造及验收。 2. 规范性引用文件 本标准引用了以下标准： JB2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志JB8 3. 型式、基本参数 3.1 型式 3.1.1 浮选机为机械搅拌式，无自吸矿浆能力，矿浆搅拌由叶轮体实现，浮选机自吸空气。 3.1.2 浮选机为双边刮泡型式。 3.2 基本参数 浮选机的基本参数应符合下表的规定。 型号 单槽有效容积 m³ 按矿浆计处理量 m/min 单槽有效容积的10倍 吸气量 m/min 叶轮体用电动机功率 kw XJQ-20 2 1~2.5 10 0~2.4 7.5 XJQ-40 4 2~5 10 0~3.4 11 XJQ-80 8 4~10 10 0~6.6 22 XJQ-160 16 8~20 10 0~10.6 30,37 XJQ-280 28 14~35 10 0~12.5 55 3.3 型号表示方法 单槽有效容积为8m³的机械搅拌式浮选机，其标记为：浮选机XJQ-80JB/T5502—91。 4. 技术要求 4.1 浮选机应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。 4.2 所有衬胶零件均应用耐油或耐酸碱橡胶制成，橡胶的物理机械性能应符合下表的要求。 表2 名称 橡胶与金属的粘合强度 N/mm 扯断强度 N/mm² 伸长率 % 硬度 (邵尔A) 弹性(冲击) 磨耗 cm/1.61km 耐酸碱 ≥2 >16 500 52~62 ≥40 ≤0.2 耐油 ≥2 ≥15 300 ≥40 0.3 0.7 4.3 叶轮体的带轮和叶轮应保持静平衡，其许用不平衡力矩应在图样上写明。 4.4 主轴安装后应保持与水平面垂直，叶轮伸入循环筒内距离为30～35mm。 4.5 槽体、给矿槽、尾矿槽、中间槽等焊接件的焊缝不得有渗漏水现象。 4.6 槽体对接时，应保证溢流堰沿机器全长平直，其平行度和直线度误差每米槽长不大于3mm；槽体、给矿槽、尾矿槽、中间槽之间连接应紧密贴合，对接间隙不大于3mm。 4.7 叶轮运转灵活、平稳。 4.8 所有润滑油路应畅通，密封不得渗漏油。 4.9 机器所有外露的非加工表面应涂油漆，并符合JB2299的规定。涂漆应均匀、无脱漆、剥落、流痕、裂纹等缺陷。 4.10 浮选机叶轮体的使用期限应不低于36000小时（叶轮和定子除外）。叶轮和定子的使用寿命应不低于13000小时，整机使用寿命不少于10年。 4.11 浮选机成套供应范围包括：成套机械部分（不包括中矿返回用立式长轴泵）；电动机；磁力启动器及控制按钮、给矿槽、尾矿槽、中间槽等按订货合同供应。 5. 试验方法 5.1 第3.2条中规定的吸气量，应在液体达到溢流堰水平的条件下，用排水集气法测量（见附录A）。 5.2 第4.2条的要求，应通过检查衬胶件的质量合格证明文件的方法进行检查。 5.3 第4.3条对静平衡要求，应在通用的静平衡试验台上进行检查。 5.4 第4.4，4.6条的要求，应应用刻度值为1.0mm的通用量具检查。 5.5 第4.5条的要求，应在涂漆前用透油法检查。 5.6 第4.9条的要求，应进行外观检查。 5.7 第4.7条的要求，应通过空运转试验检查。 6. 检验规则 6.1 浮选机须经制造厂技术检查部门检验合格后，方能出厂，并附有证明产品质量合格的文件。 6.2 浮选机应做出厂检验和定期试验。 6.2.1 出厂检验应符合本标准第4.4，4.5，4.6，4.7，4.8，4.9条的要求。 6.2.2 制造厂应抽一台已出厂的浮选机，在使用现场每三年进行一次定期试验，除附合第6.2.1条规定外，还应符合表1规定。 7. 标志、包装
