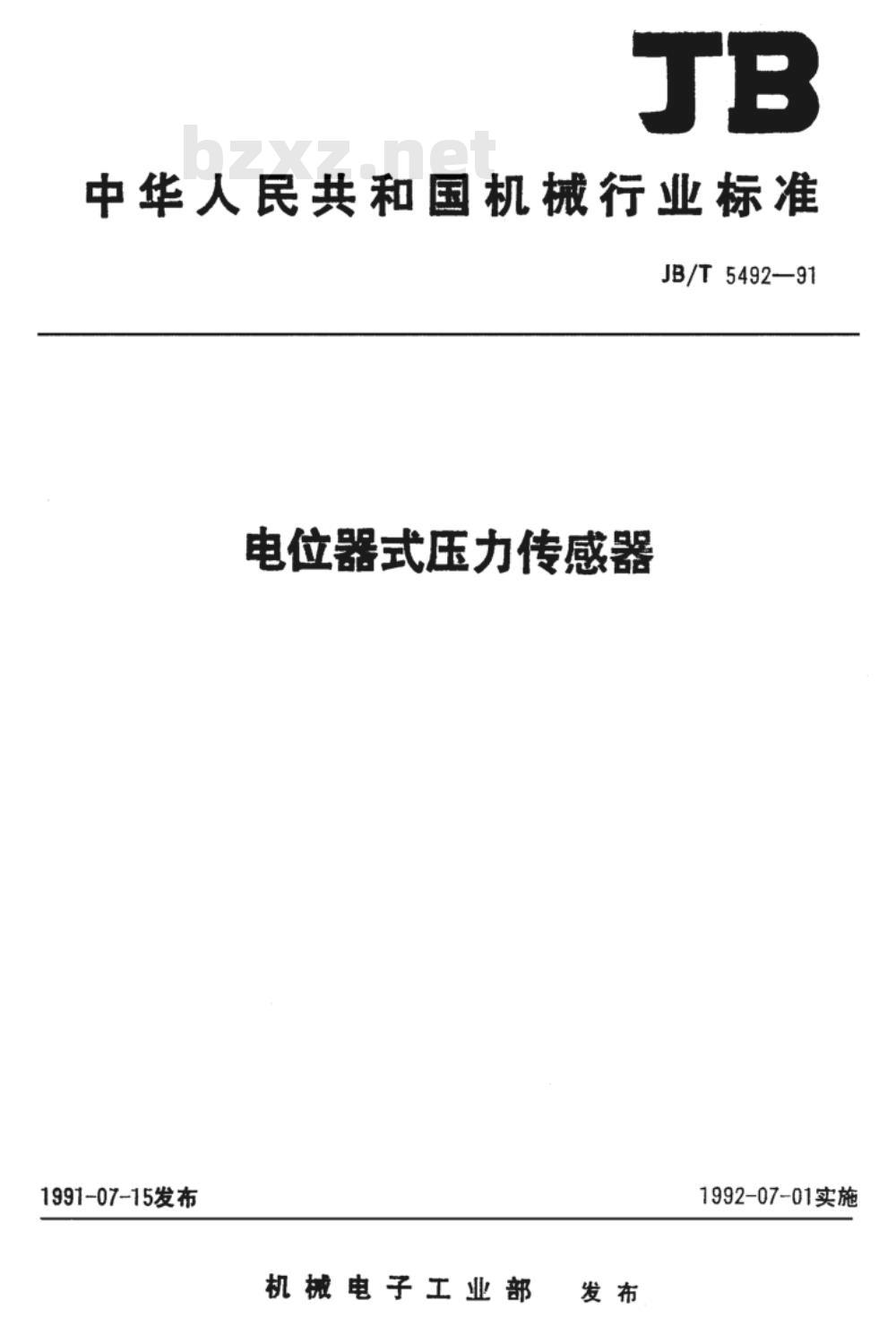

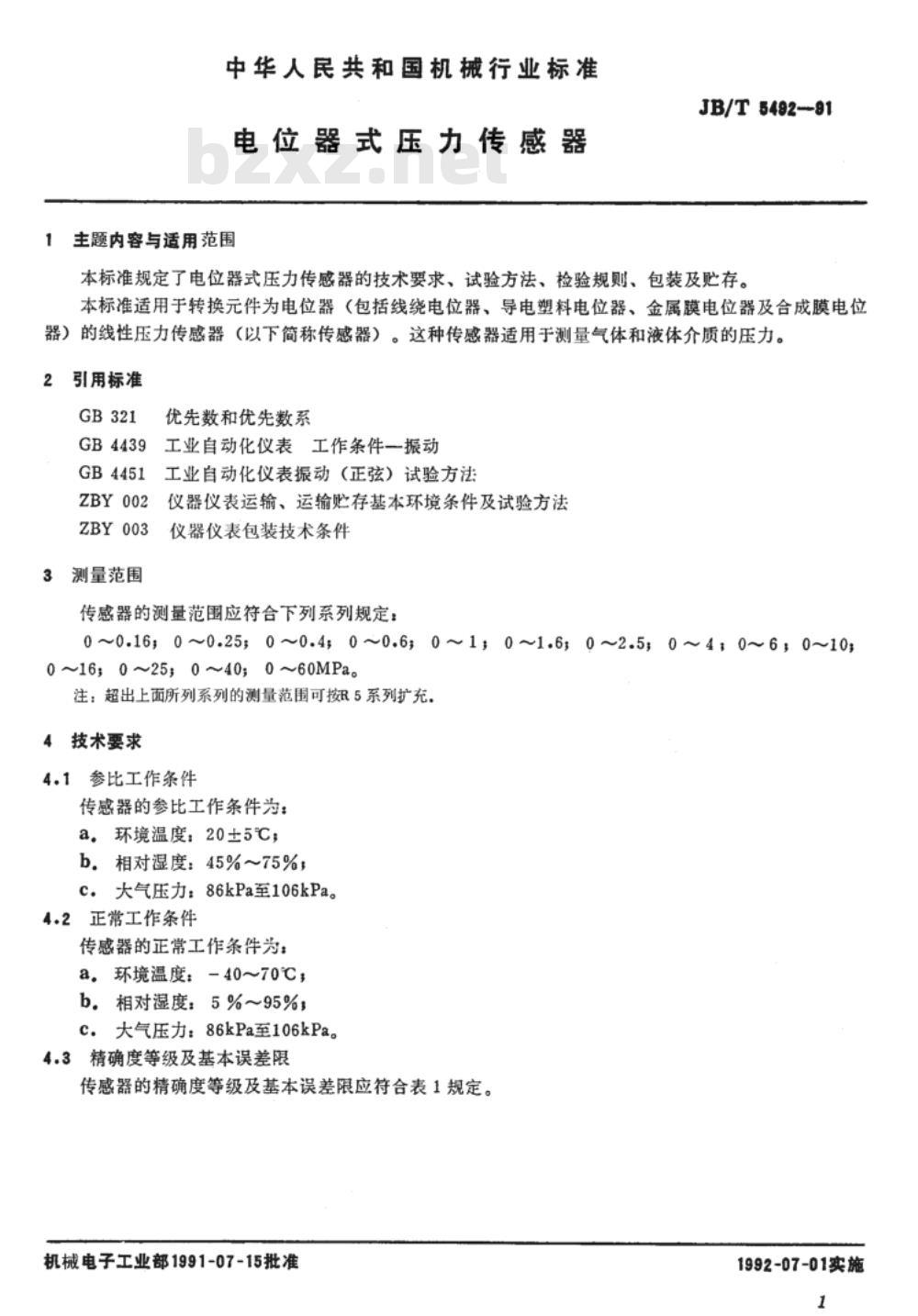

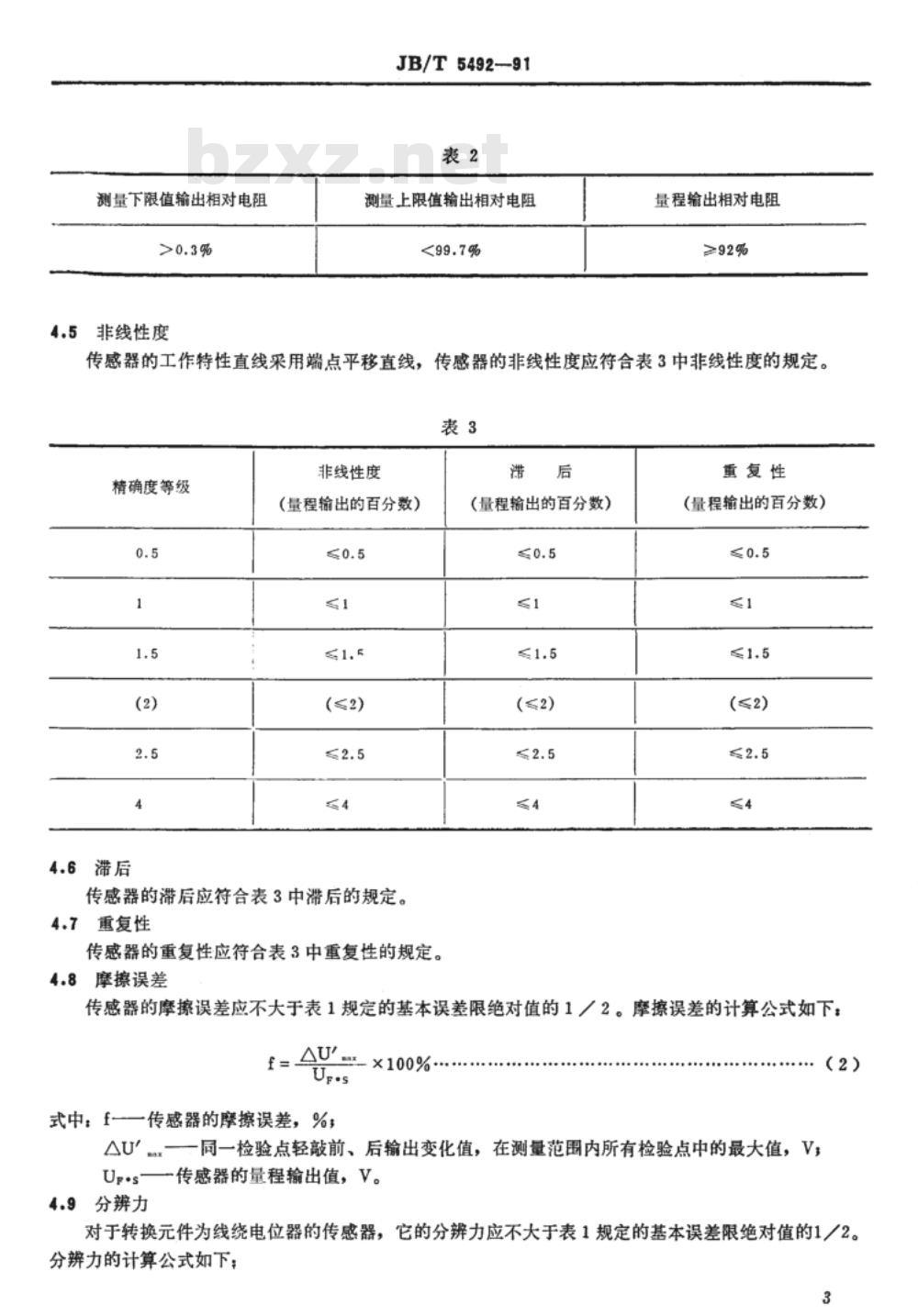

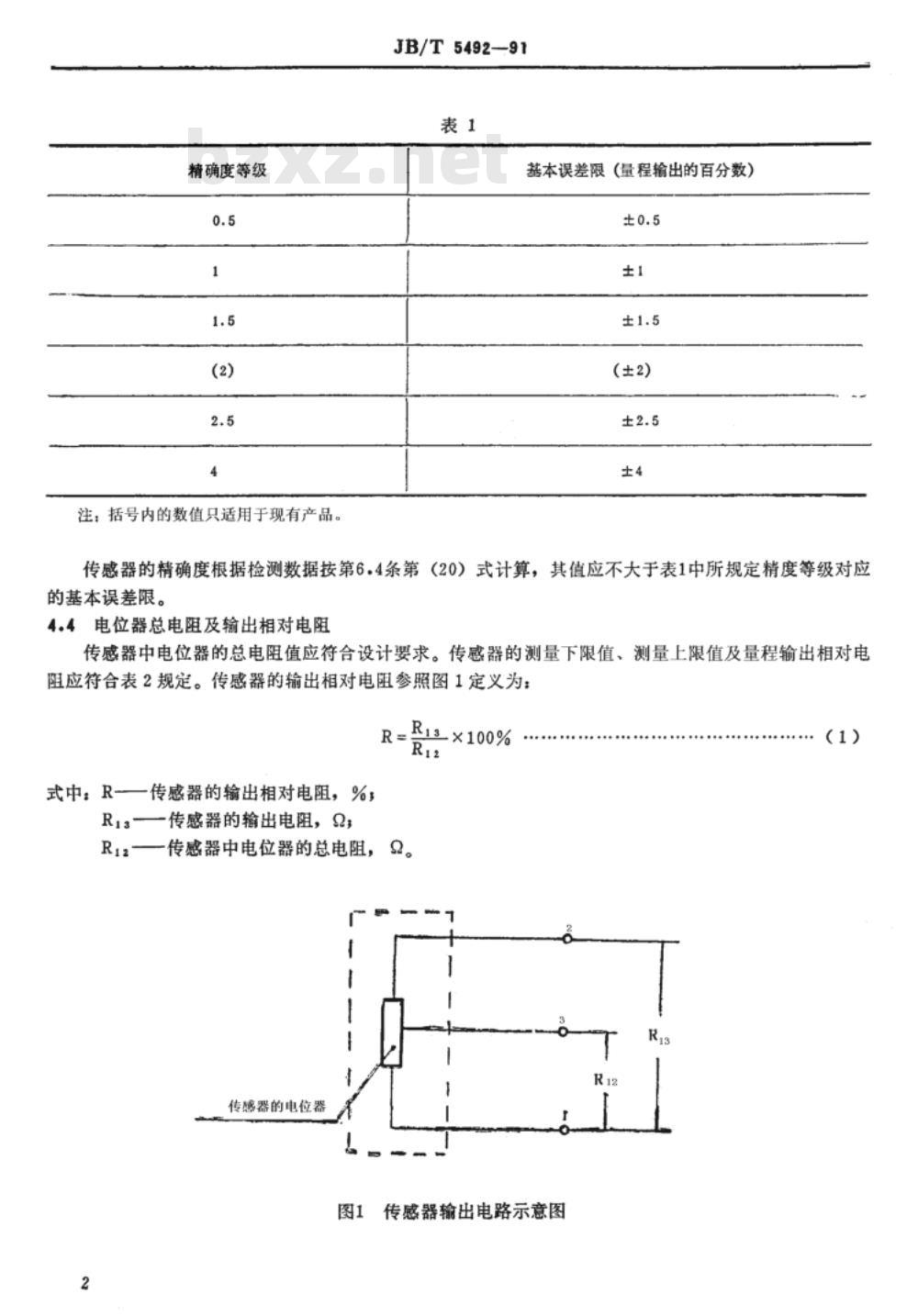

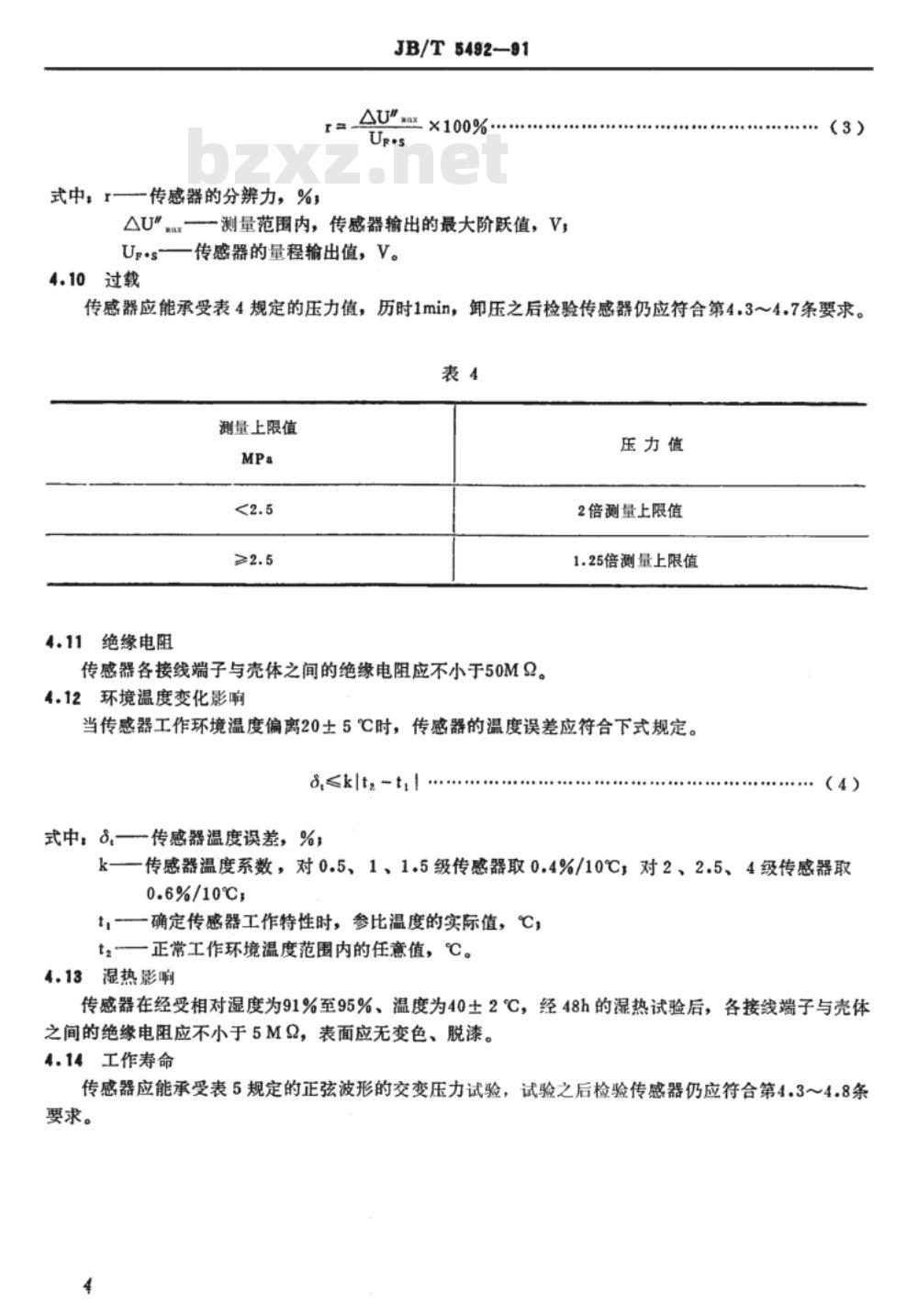

中华人民共和国机械行业标准 JB/T5492—91 电位器式压力传感器 1991-07-15发布 机械电子工业部 发布 1992-07-01实施 1 范围 本标准规定了电位器式压力传感器的技术要求、试验方法、检验规则、包装及贮存。本标准适用于转换元件为电位器（包括线绕电位器、导电塑料电位器、金属膜电位器及合成膜电位器）的线性压力传感器（以下简称传感器）。这种传感器适用于测量气体和液体介质的压力。 2 规范性引用文件 本标准引用了以下文件： - GB321 - GB4439 - GB4451 - ZBY002 - ZBY003 3 测量范围 传感器的测量范围应符合下列系列规定： - 0~0.16 MPa - 0~0.25 MPa - 0~0.4 MPa - 0~0.6 MPa - 0~1 MPa - 0~1.6 MPa - 0~2.5 MPa - 0~4 MPa - 0~6 MPa - 0~100 MPa - 0~16 MPa - 0~25 MPa - 0~40 MPa - 0~60 MPa 注：超出上面所列系列的测量范围可按R5系列扩充。 4 技术要求 4.1 参比工作条件 传感器的参比工作条件为： - 环境温度：20±5℃ - 相对湿度：45%~75% - 大气压力：86kPa至106kPa 4.2 正常工作条件 传感器的正常工作条件为： - 环境温度：-40~70℃ - 相对湿度：5%~95% - 大气压力：86kPa至106kPa 4.3 精确度等级及基本误差限 传感器的精确度等级及基本误差限应符合表1规定。表1 基本误差限（量程输出的百分数） - 精确度等级 0.5：±0.5% - 精确度等级 1：±1% - 精确度等级 1.5：±1.5% - 精确度等级 2：±2% - 精确度等级 2.5：±2.5% 注：括号内的数值只适用于现有产品。 4.4 电位器总电阻及输出相对电阻 传感器中电位器的总电阻值应符合设计要求。传感器的测量下限值、测量上限值及量程输出相对电阻应符合表2规定。传感器的输出相对电阻参照图1定义。 4.5 非线性度 传感器的非线性度应符合表3中的规定。表3 精确度等级与非线性度（量程输出的百分数） - 精确度等级 0.5：≤0.5% - 精确度等级 1：≤1% - 精确度等级 1.5：≤1.5% - 精确度等级 2：≤2% - 精确度等级 2.5：≤2.5% 4.6 滞后 传感器的滞后应符合表3中的规定。 4.7 重复性 传感器的重复性应符合表3中的规定。 4.8 摩擦误差 传感器的摩擦误差应不大于表1规定的基本误差限绝对值的1/2。摩擦误差的计算公式如下： f = (AU / Urs) × 100% 其中，AU为同一检验点轻敲前、后输出变化值，Urs为传感器的量程输出值。 4.9 分辨力 对于转换元件为线绕电位器的传感器，其分辨力应不大于表1规定的基本误差限绝对值的1/2。分辨力的计算公式如下： r = (AUmax / U) × 100% 其中，AUmax为测量范围内，传感器输出的最大阶跃值。 4.10 过载 传感器应能承受表4规定的压力值，历时1分钟，卸压之后检验传感器仍应符合第4.3至4.7条要求。表4 过载压力值 - 测量上限值 <2.5 MPa：2倍测量上限值 - 测量上限值 ≥2.5 MPa：1.25倍测量上限值 4.11 绝缘电阻 传感器各接线端子与壳体之间的绝缘电阻应不小于50MΩ。 4.12 环境温度变化影响 当传感器工作环境温度偏离20±5℃时，传感器的温度误差应符合下式规定： ΔT ≤ k(t1 - t2) 其中，ΔT为传感器的温度误差，t1为实际环境温度，t2为20±5℃。
