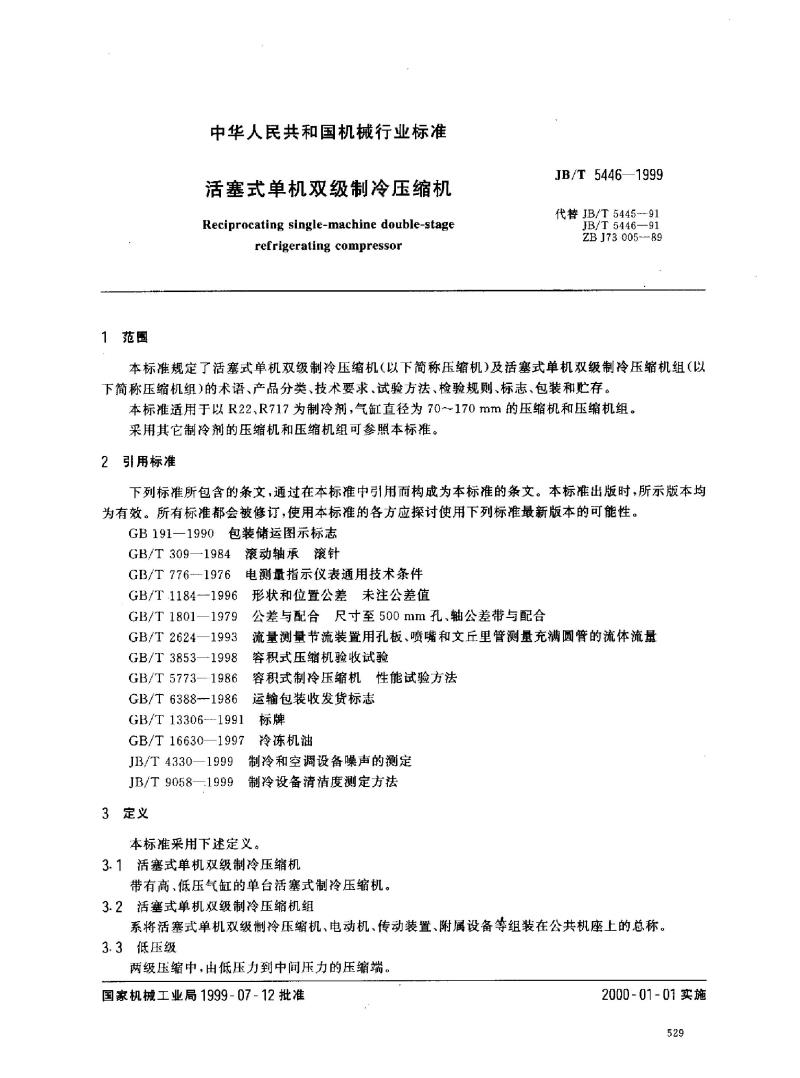

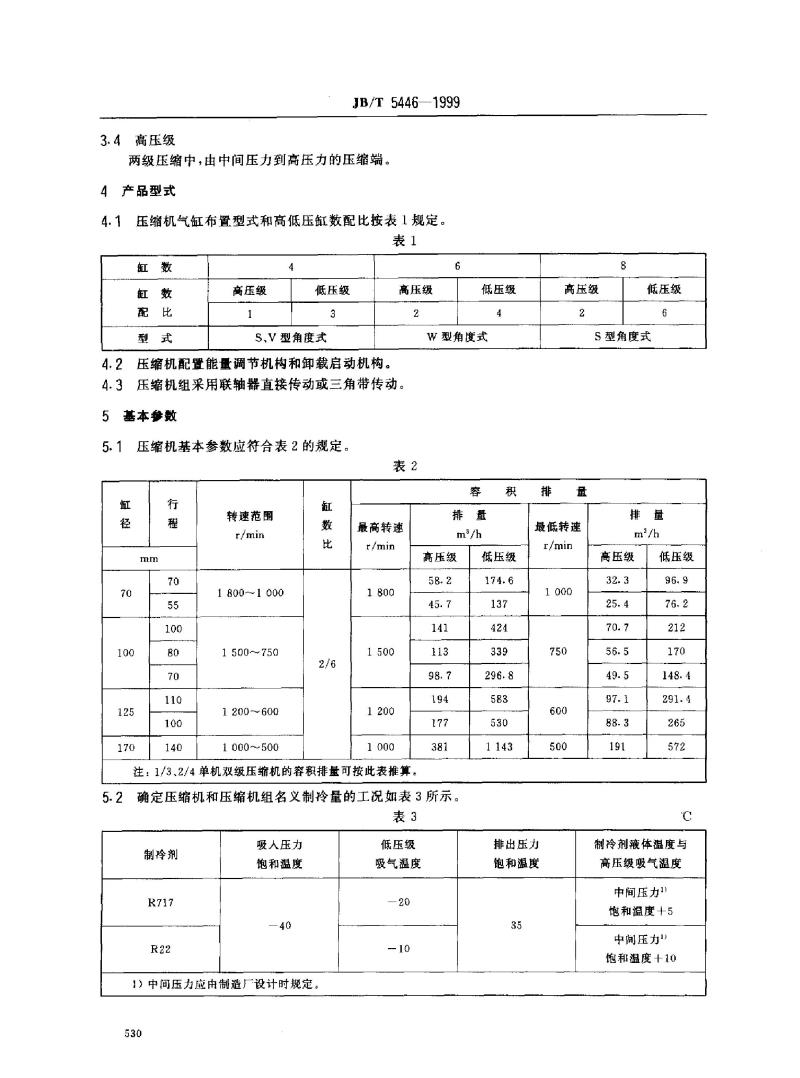

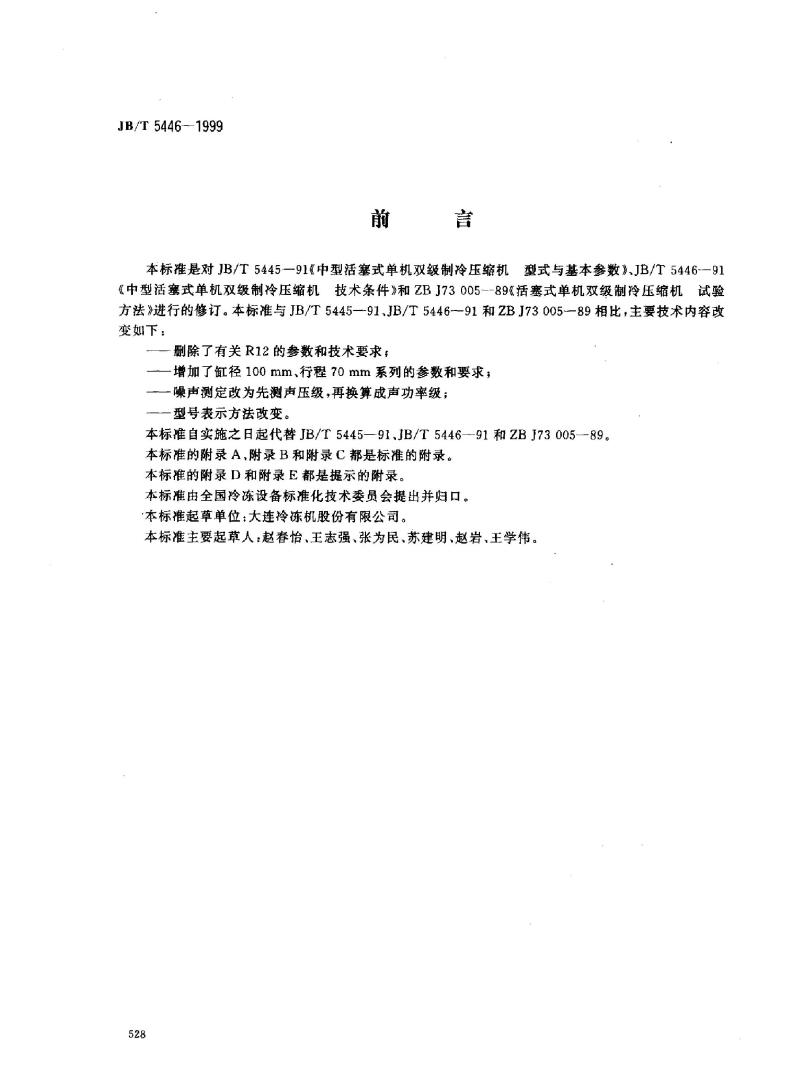

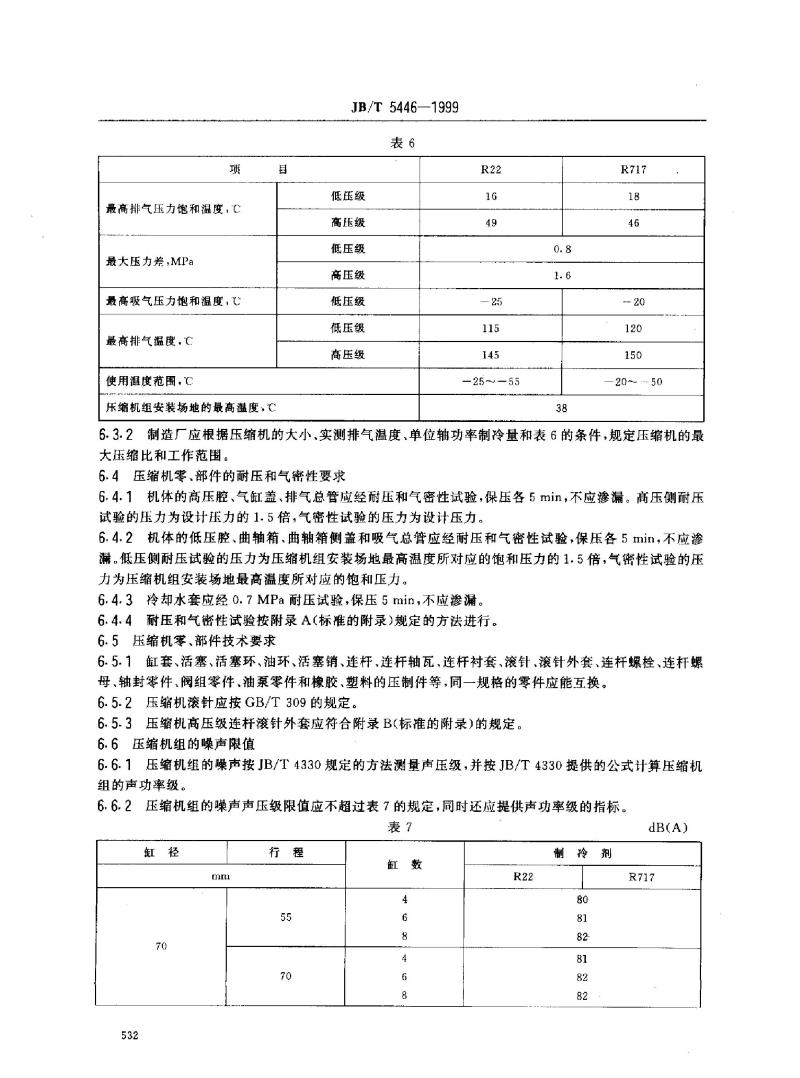

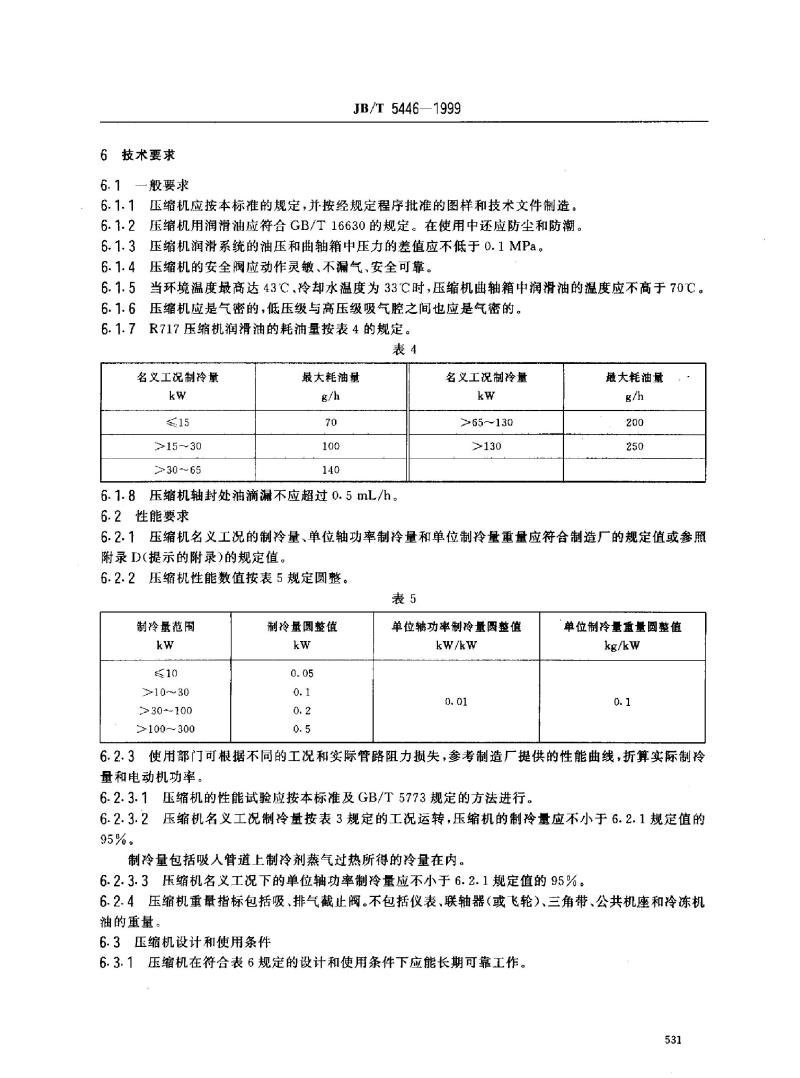

JB/T5446—1999 前言 本标准是对JB/T5445-91《中型活塞式单机双级制冷压缩机型式与基本参数》、JB/T5446—91《中型活塞式单机双级制冷压缩机技术条件》和ZBJ73005--89《活塞式单机双级制冷压缩机试验方法》进行的修订。本标准与JB/T5445—91、JB/T5446—91和ZBJ73005—89相比，主要技术内容改变如下： - 删除了有关R12的参数和技术要求； - 增加了缸径100mm, 行程70mm系列的参数和要求； - 噪声测定改为先测声压级，再换算成声功率级； - 型号表示方法改变。 本标准自实施之日起代替JB/T5445—91、JB/T5446—91和ZBJ73005—89。附录A、附录B和附录C为标准的附录，附录D和附录E为提示的附录。 本标准由全国冷冻设备标准化技术委员会提出并归口，起草单位：大连冷冻机股份有限公司，主要起草人：赵春怡、王志强、张为民、苏建明、赵岩、王学伟。 1 范围 本标准规定了活塞式单机双级制冷压缩机（以下简称压缩机）及活塞式单机双级制冷压缩机组（以下简称压缩机组）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装和贮存。 本标准适用于以R22和R717为制冷剂，气缸直径为70~170mm的压缩机和压缩机组。采用其他制冷剂的压缩机和压缩机组可参照本标准。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性： - GB 191—1990 包装储运图示标志 - GB/T 309—1984 滚动轴承滚针 - GB/T 776-1976 电测量指示仪表通用技术条件 - GB/T 1184—1996 形状和位置公差未注公差值 - GB/T 1801-1993 公差与配合尺寸至500mm孔、轴公差带与配合 - GB/T 3853—1998 流量测量节流装置用孔板、喷嘴和文丘里管测量充满圆臂的流体流量 - GB/T 5773-1986 容积式压缩机验收试验 - GB/T 6388—1986 运输包装收发货标志 3 定义 本标准采用下述定义： 3.1 活塞式单机双级制冷压缩机：带有高、低压气缸的单台活塞式制冷压缩机。 3.2 活塞式单机双级制冷压缩机组：将活塞式单机双级制冷压缩机、电动机、传动装置、附属设备等组装在公共机座上的总称。 3.3 低压级：两级压缩中，由低压力到中间压力的压缩端。 3.4 高压级：两级压缩中，由中间压力到高压力的压缩端。 4 产品型式 4.1 压缩机气缸布置型式和高低压缸数配比按表1规定。 表1：压缩机气缸布置型式与配比 | 高压级 | 低压级 | 型式 | | --- | --- | --- | | 4 | 3 | S.V型角度式 | | 2 | 6 | W型角度式 | 4.2 压缩机组采用联轴器直接传动或三角带传动。 5 基本参数 5.1 压缩机基本参数应符合表2的规定。 表2：压缩机基本参数 | 缸径 | 行程 | 转速范围 | 缸数比 | | --- | --- | --- | --- | | 70mm | 70mm | 1800~1000 r/min | 2/6 | | 100mm | 100mm | 1500~750 r/min | 2/6 | | 125mm | 100mm | 1200~600 r/min | 2/6 | | 170mm | 140mm | 1000~500 r/min | 2/6 | 5.2 确定压缩机和压缩机组名义制冷量的工况如表3所示。 表3：名义制冷量的工况 | 制冷剂 | 吸气压力 | 吸气温度 | | --- | --- | --- | | R717 | 40℃ | - | | R22 | 中间压力 | 设计规定的温度 |
