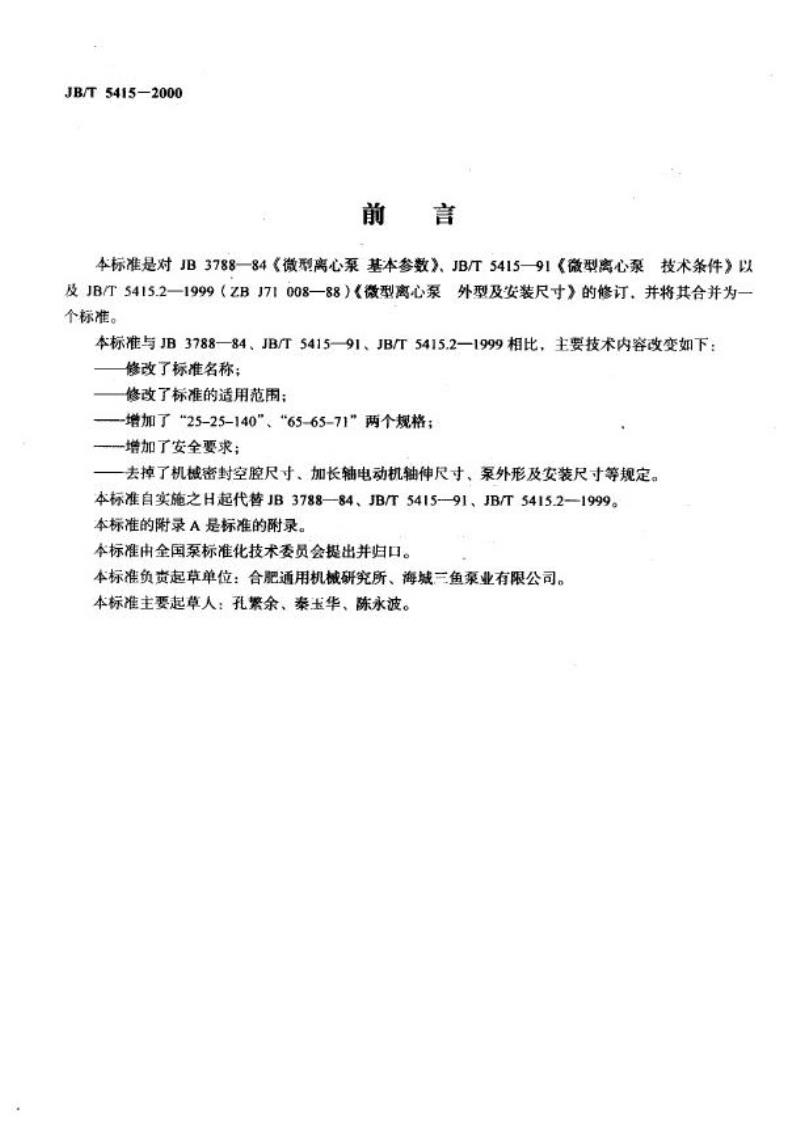

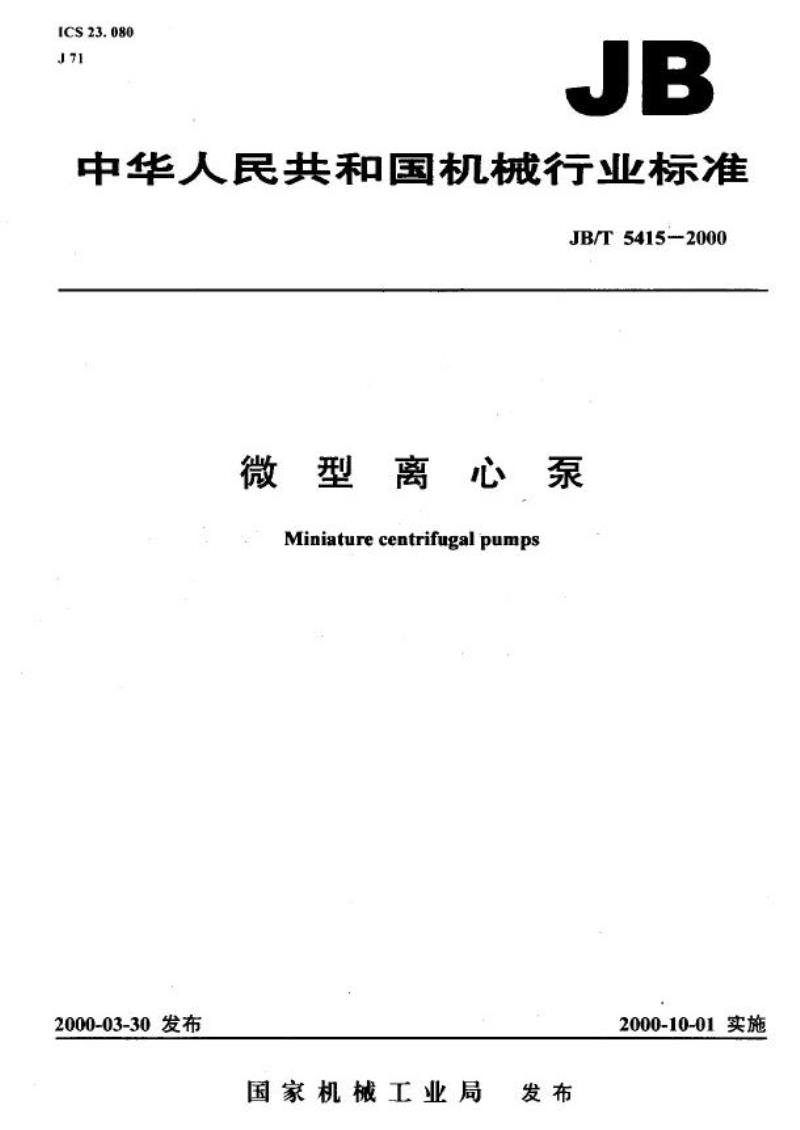

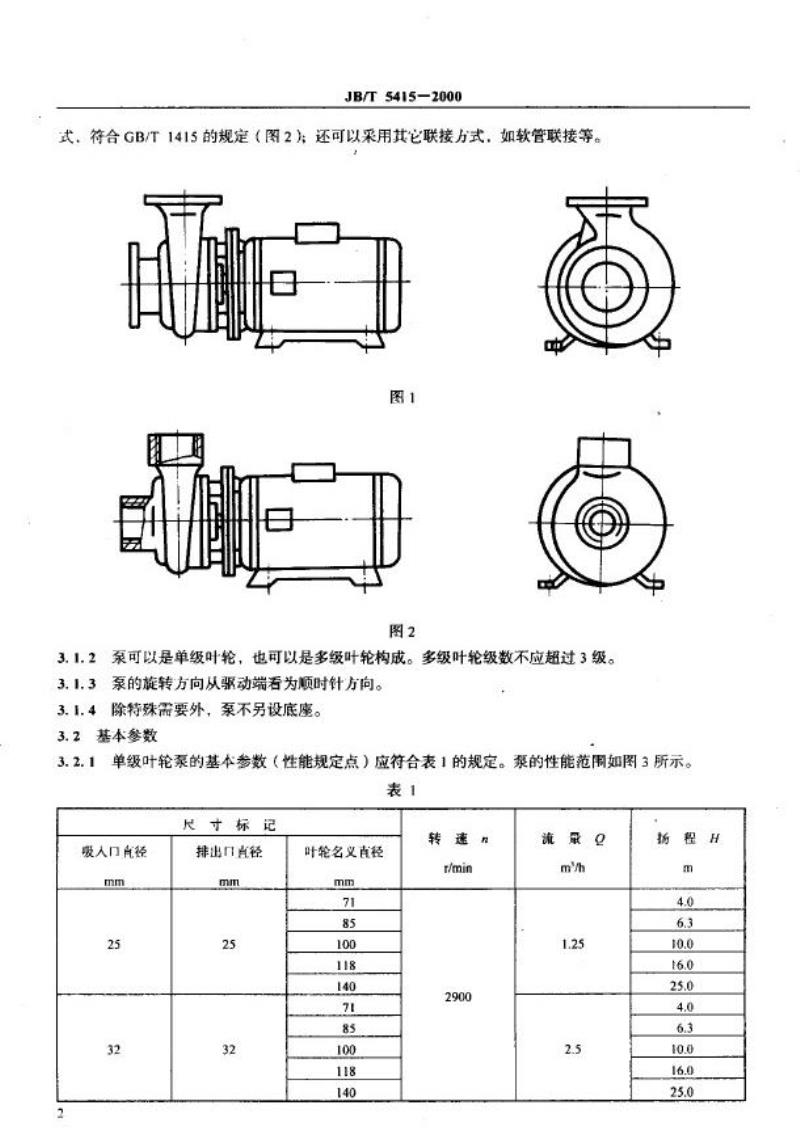

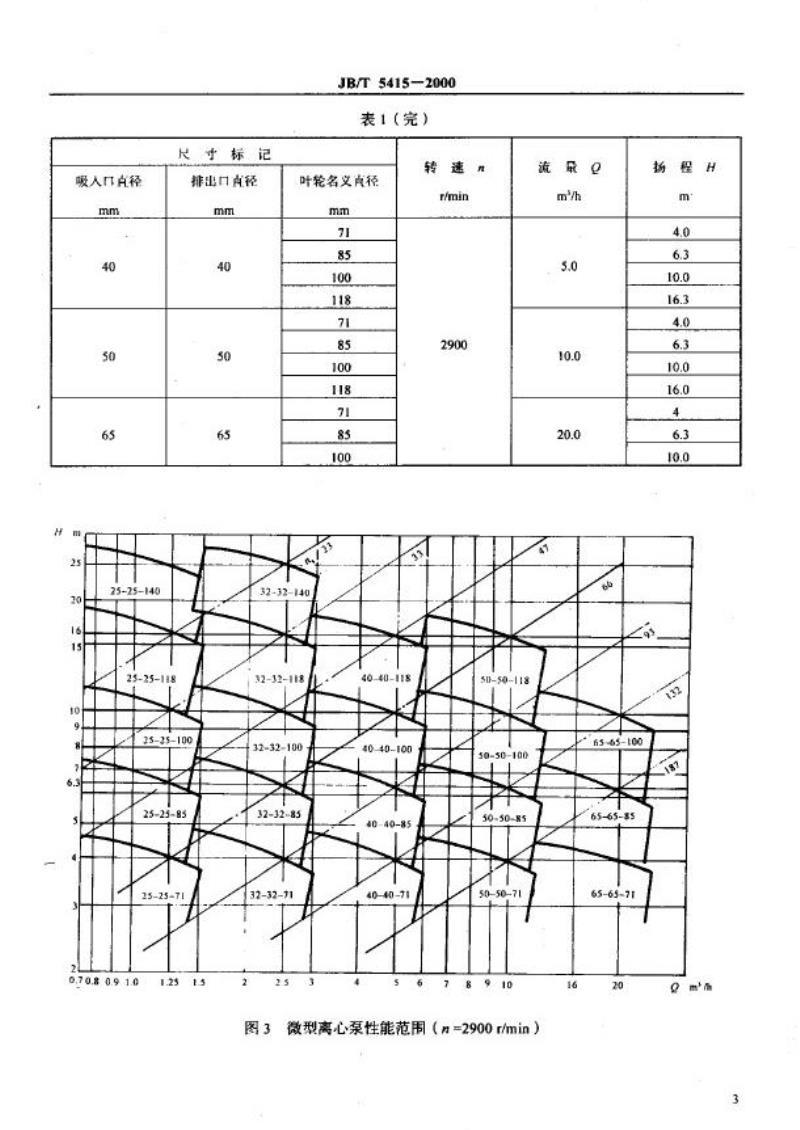

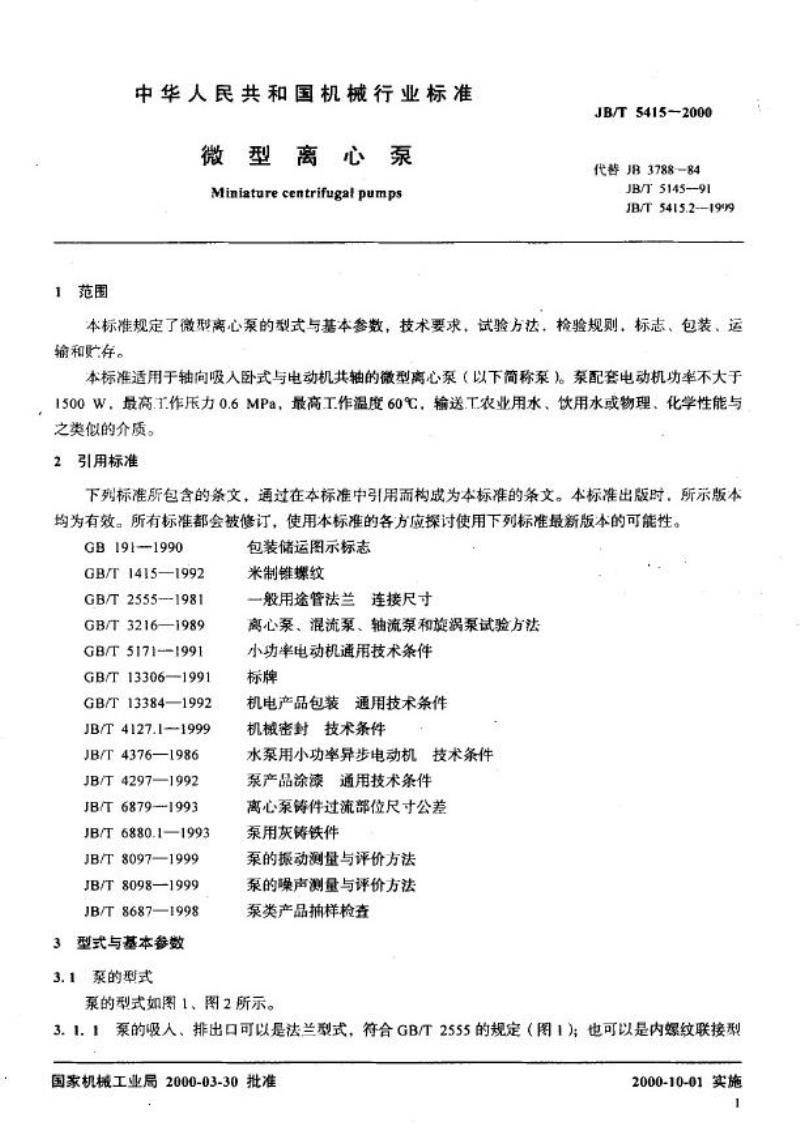

中华人民共和国机械行业标准 JB/T5415-2000 微型离心泵 Miniature Centrifugal Pumps 技术条件 2000-03-30发布，2000-10-01实施 国家机械工业局发布 前言 本标准修订整合了JB3788-84《微型离心泵基本参数》、JB/T5415-91《微型离心泵技术条件》以及JB/T5415.2-1999《微型离心泵外型及安装尺寸》，并修改了标准名称和适用范围，增加了“25-25-140”和“65-65-71”两个规格，并加入安全要求，去掉了机械密封空腔尺寸、加长轴电动机轴伸尺寸、泵外形及安装尺寸等规定。本标准自实施之日起代替上述标准。 1 范围 本标准规定了微型离心泵的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于轴向吸入卧式、与电动机共轴的微型离心泵（以下简称泵），配套电动机功率不大于1500W，最高工作压力0.6MPa，最高工作温度60℃，适用于输送农业用水、饮用水或物理、化学性能类似的介质。 2 引用标准 本标准引用GB191-1990、GB/T1415-1992、GB/T2555-1981、GB/T3216-1989、GB/T5171-1991、GB/T13306-1991、GB/T13384-1992、JB/T4127.1-1999、JB/T4376-1986、JB/T4297-1992、JB/T6879-1993、JB/T6880.1-1993、JB/T8097-1999、JB/T8098-1999、JB/T8687-1998等标准。 3 型式与基本参数 3.1 泵的型式 泵吸入、排出口可以是法兰型，符合GB/T2555（图1），或米制螺纹联接型，符合GB/T1415（图2）；也可采用软管联接等其他方式。泵可为单级叶轮或多级叶轮，多级叶轮级数不超过3级。泵旋转方向从驱动端看为顺时针方向。除特殊需要外，泵不另设底座。 3.2 基本参数 3.2.1 单级叶轮泵的基本参数（性能规定点）应符合表1规定，性能范围如图3所示。 表1 单级叶轮泵基本参数 | 尺寸标记 | 吸入口直径(mm) | 排出口直径(mm) | 叶轮名义直径(mm) | 转速(r/min) | 流量(m³/h) | 扬程(m) | | 25 | 25 | 25 | 71 | 2900 | 1.25 | 4.0 | | 32 | 32 | 32 | 85 | 2900 | 2.5 | 6.3 | | 40 | 40 | 40 | 100 | 2900 | - | 10.0 | | 50 | 50 | 50 | 118 | 2900 | - | 16.0 | | 65 | 65 | 65 | 140 | 2900 | - | 25.0 |
