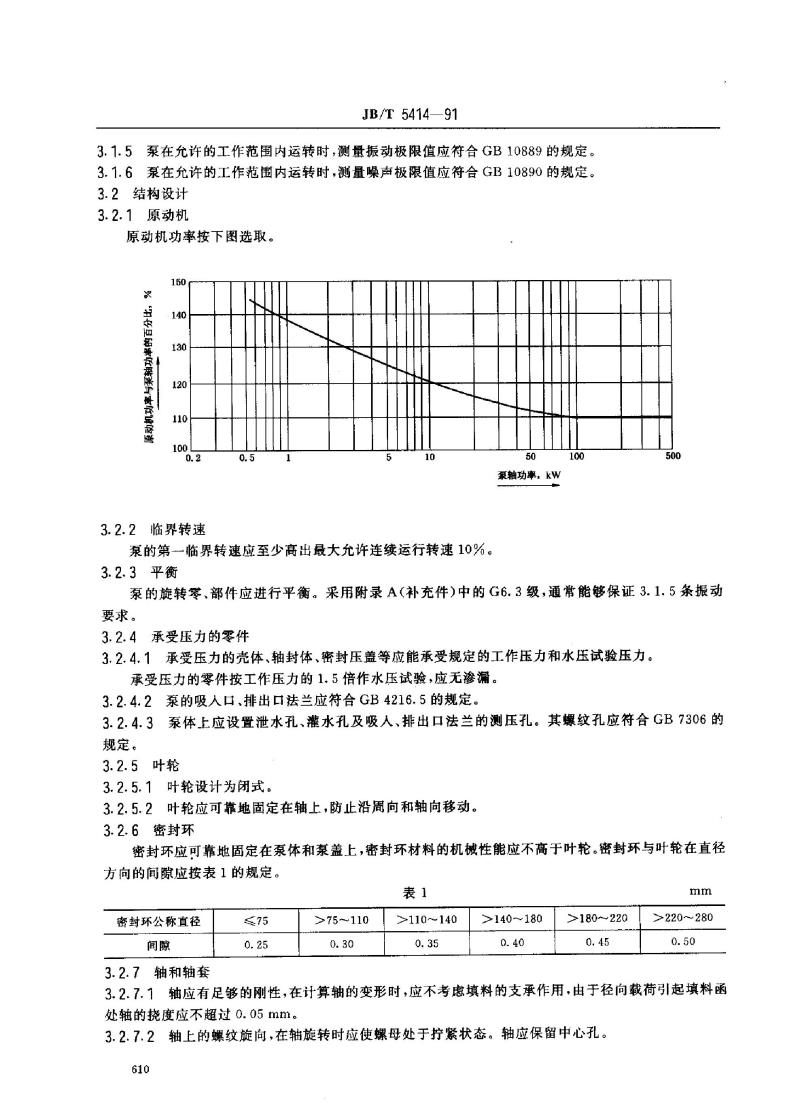

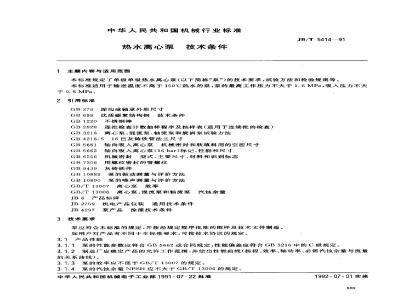

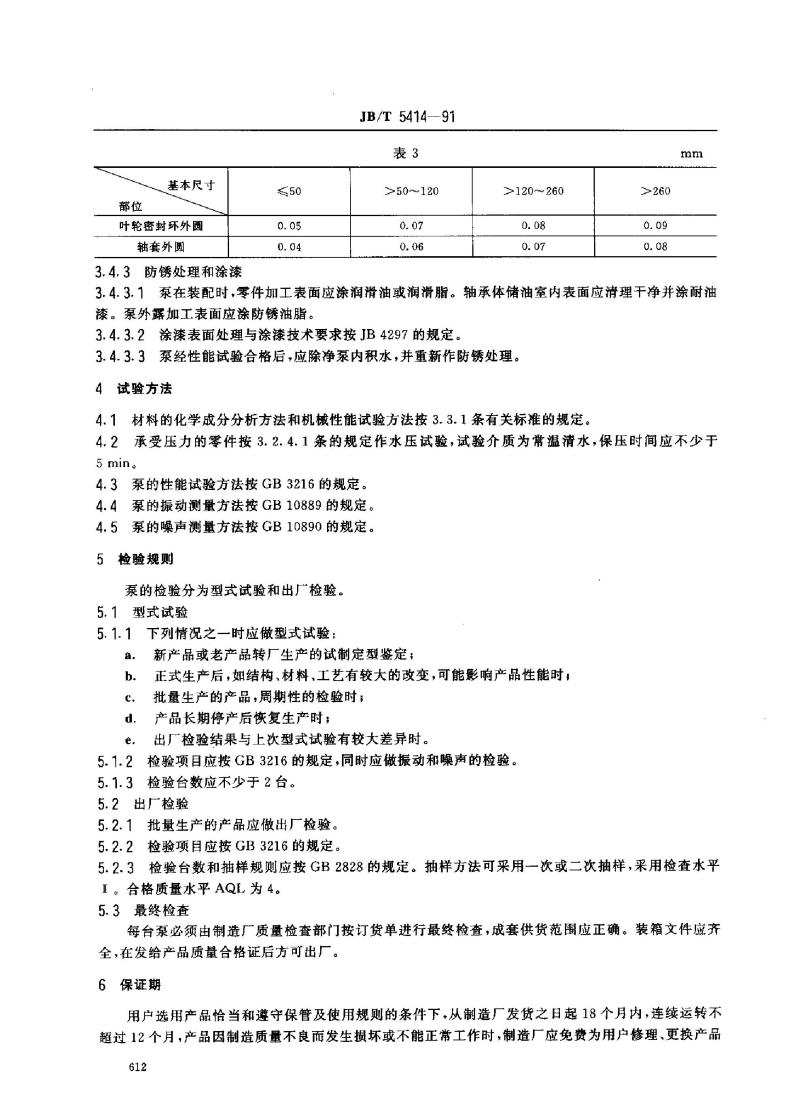

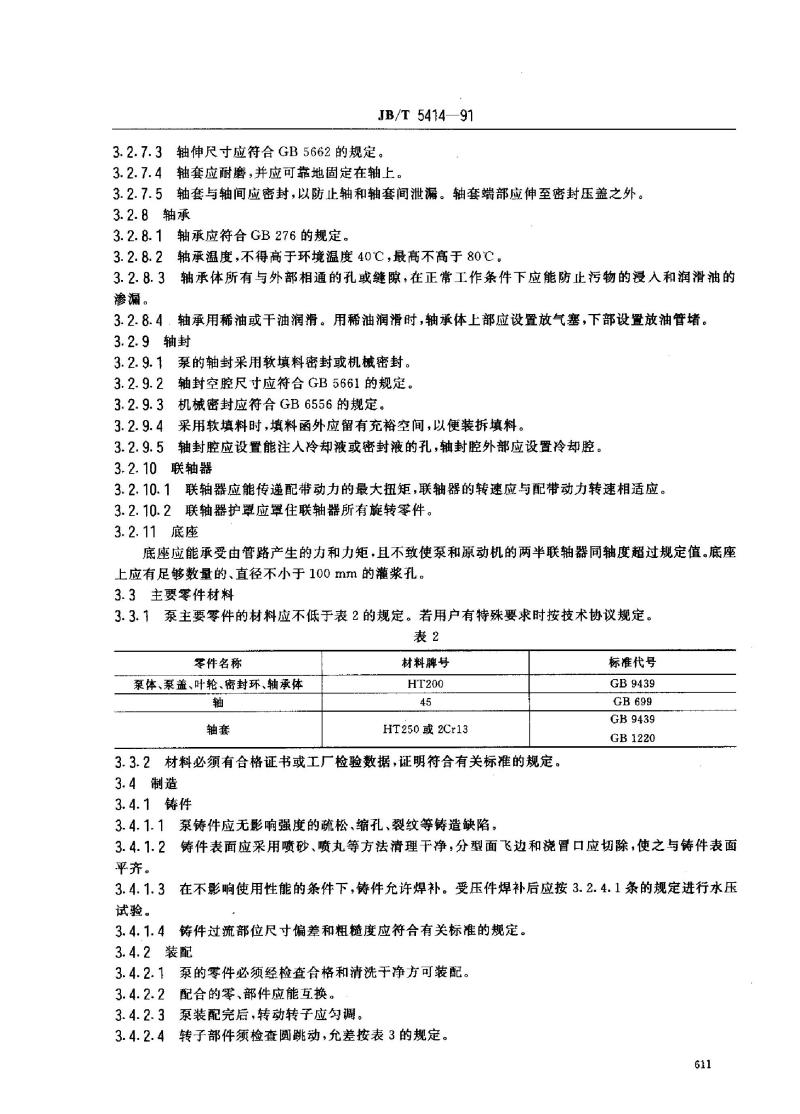

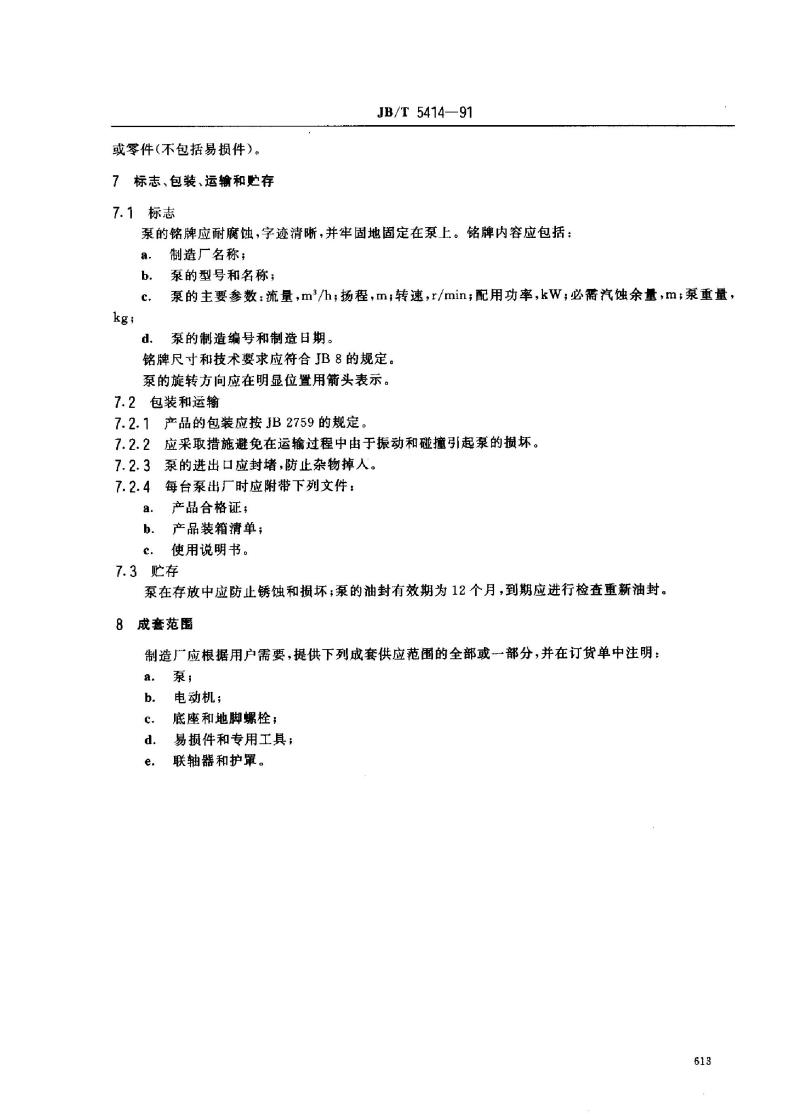

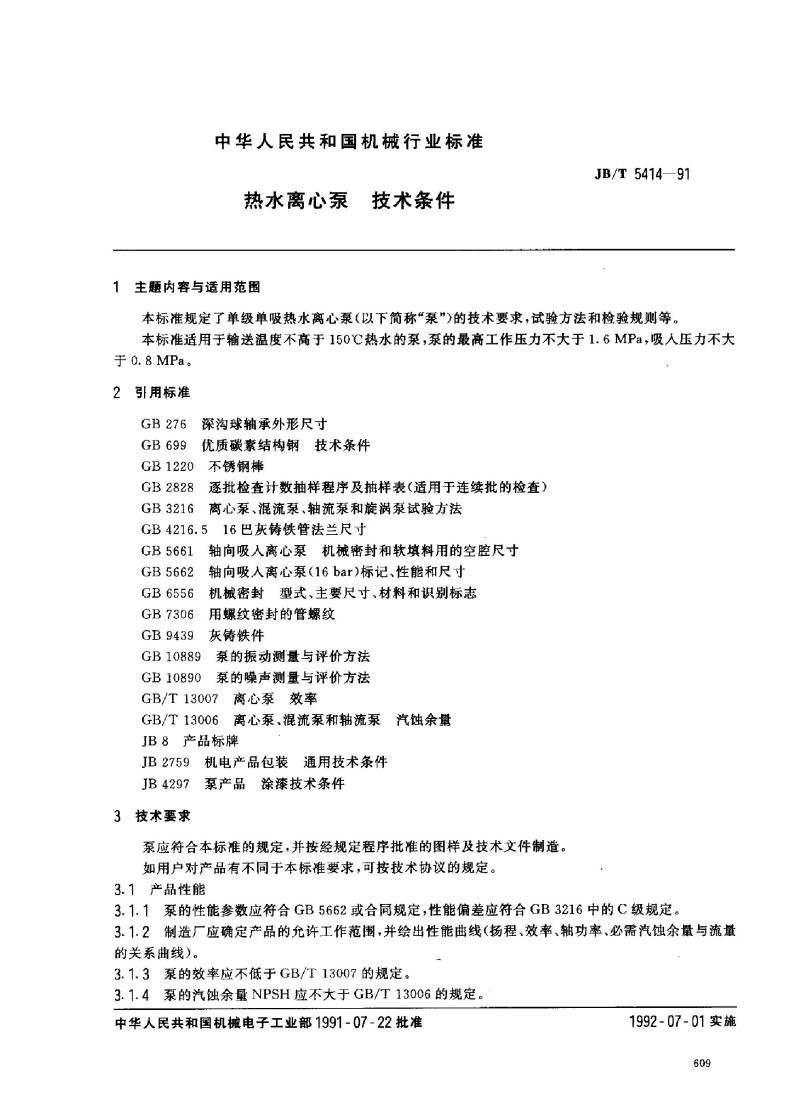

中华人民共和国机械行业标准 JB/T5414-91 热水离心泵 技术条件 1991-07-22发布，1992-07-01实施 中华人民共和国机械电子工业部发布 1 主题内容与适用范围 本标准规定了单级单吸热水离心泵（以下简称“泵”）的技术要求、试验方法和检验规则。本标准适用于输送温度不高于150℃热水的泵，泵的最高工作压力不大于1.6 MPa，吸入压力不大于0.8 MPa。 2 引用标准 本标准引用了GB276、GB6991、GB1220、GB2828、GB3216、GB4216.5、GB5661、GB5662、GB6556、GB7306、GB9439、GB10889、GB10890、GB/T13006、GB/T13007、JB8、JB2759、JB4297等标准。 3 技术要求 泵应符合本标准规定，并按经批准的图样及技术文件制造。用户对产品有不同要求时，可按技术协议执行。 3.1 产品性能 3.1.1 泵的性能参数应符合GB5662或合同规定，性能偏差应符合GB3216 C级要求。 3.1.2 制造厂应确定泵的允许工作范围，并绘出性能曲线（扬程、效率、轴功率、必需汽蚀余量与流量的关系）。 3.1.3 泵的效率不低于GB/T13007规定。 3.1.4 泵的汽蚀余量（NPSH）应不大于GB/T13006规定。 3.1.5 泵在允许工作范围内运转时，振动极限值应符合GB10889规定。 3.1.6 泵在允许工作范围内运转时，噪声极限值应符合GB10890规定。 3.2 结构设计 3.2.1 原动机功率按设计选取。 3.2.2 临界转速应至少高出最大允许连续运行转速10%。 3.2.3 泵旋转零部件应进行平衡，采用G6.3级平衡通常可满足振动要求。 3.2.4 承受压力的零件 3.2.4.1 壳体、轴封体、密封压盖等应承受规定工作压力及水压试验压力，按工作压力1.5倍进行水压试验，无渗漏。 3.2.4.2 吸入、排出口法兰应符合GB4216.5。 3.2.4.3 泵体应设置泄水孔、灌水孔及测压孔，螺纹孔符合GB7306。 3.2.5 叶轮 3.2.5.1 叶轮设计为闭式。 3.2.5.2 叶轮应固定可靠，防止周向和轴向移动。 3.2.6 密封环 密封环应固定可靠，材料机械性能不高于叶轮，径向间隙按表1规定。 表1 密封环公称直径与间隙 | 公称直径(mm) | 间隙(mm) | | 75 | 0.25 | | >75～110 | 0.30 | | >110～140 | 0.35 | | >140～180 | 0.40 | | >180～220 | 0.45 | | >220～280 | 0.50 | 3.2.7 轴和轴套 3.2.7.1 轴应有足够刚性，径向载荷引起的填料函处轴挠度不超过0.05mm。 3.2.7.2 轴螺纹旋向应保证螺母拧紧，轴保留中心孔。 3.2.7.3 轴伸尺寸应符合GB5662。 3.2.7.4 轴套应耐磨且固定可靠。 3.2.7.5 轴套与轴间应密封，端部应伸出密封压盖。 3.2.8 轴承 3.2.8.1 轴承应符合GB276。 3.2.8.2 轴承温度不高于环境温度40℃，最高不超过80℃。 3.2.8.3 轴承体所有外部孔隙应防止污物进入和润滑油渗漏。 3.2.8.4 轴承可用稀油或干油润滑，稀油润滑时上部设置放气塞，下部设置放油管堵。 3.2.9 轴封 3.2.9.1 轴封采用软填料或机械密封。 3.2.9.2 轴封空腔尺寸应符合GB5661规定。
