中华人民共和国机械行业标准
JB/T 5410-91
低真空电磁压差充气阀 型式与基本参数
发布：1991-07-22
实施：1992-07-01
发布单位：中华人民共和国机械电子工业部

主题内容与适用范围
本标准规定了低真空电磁压差充气阀的型式与基本参数，适用于DYC-Q型低真空电磁压差充气阀（以下简称压差阀）。

2 引用标准
GB 6070.3 固定真空法兰

3 型式与基本参数
3.1 结构型式

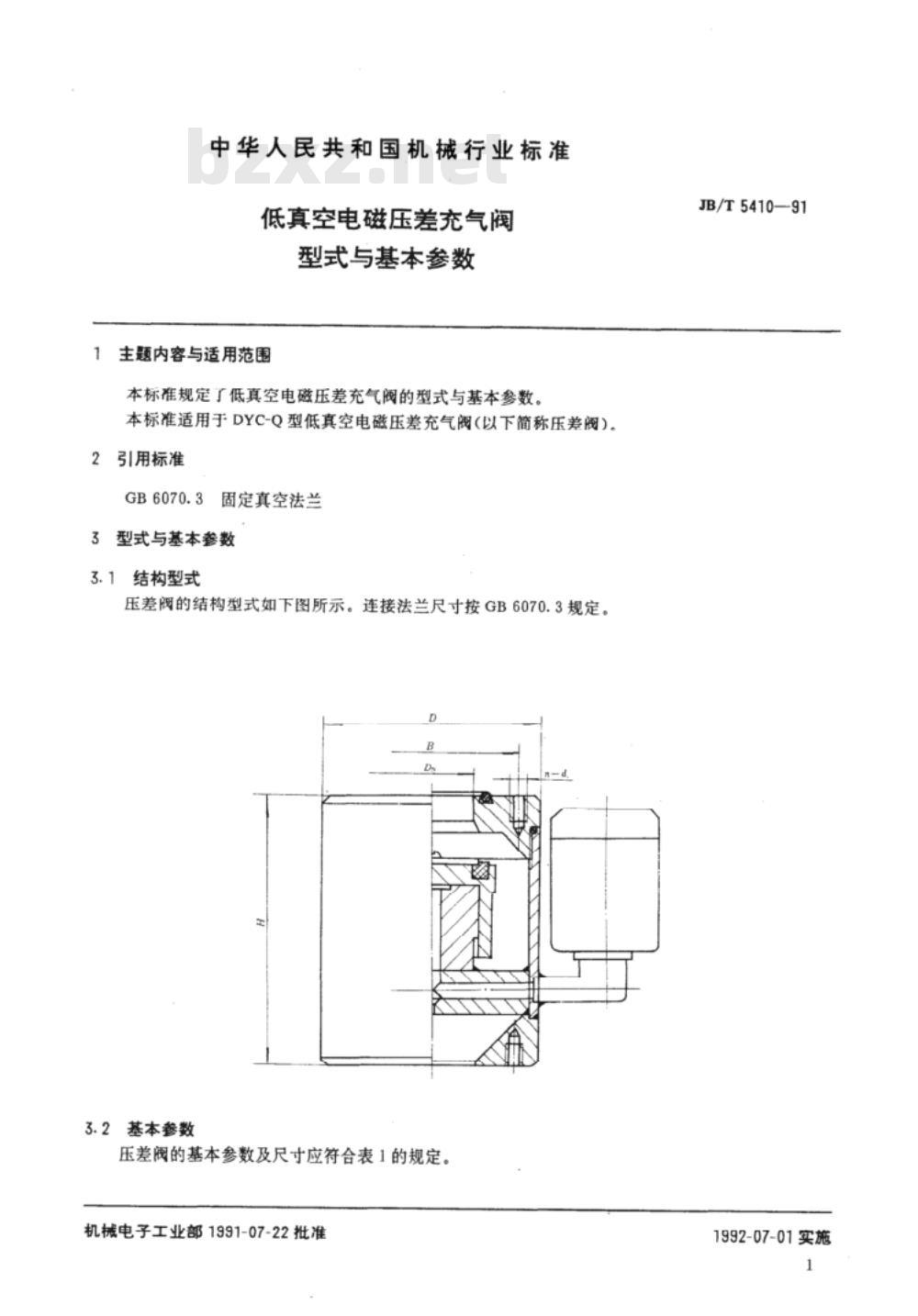

压差阀的结构型式如下图所示，连接法兰尺寸按 GB6070.3 规定。

3.2 基本参数
压差阀的基本参数及尺寸应符合表1规定。

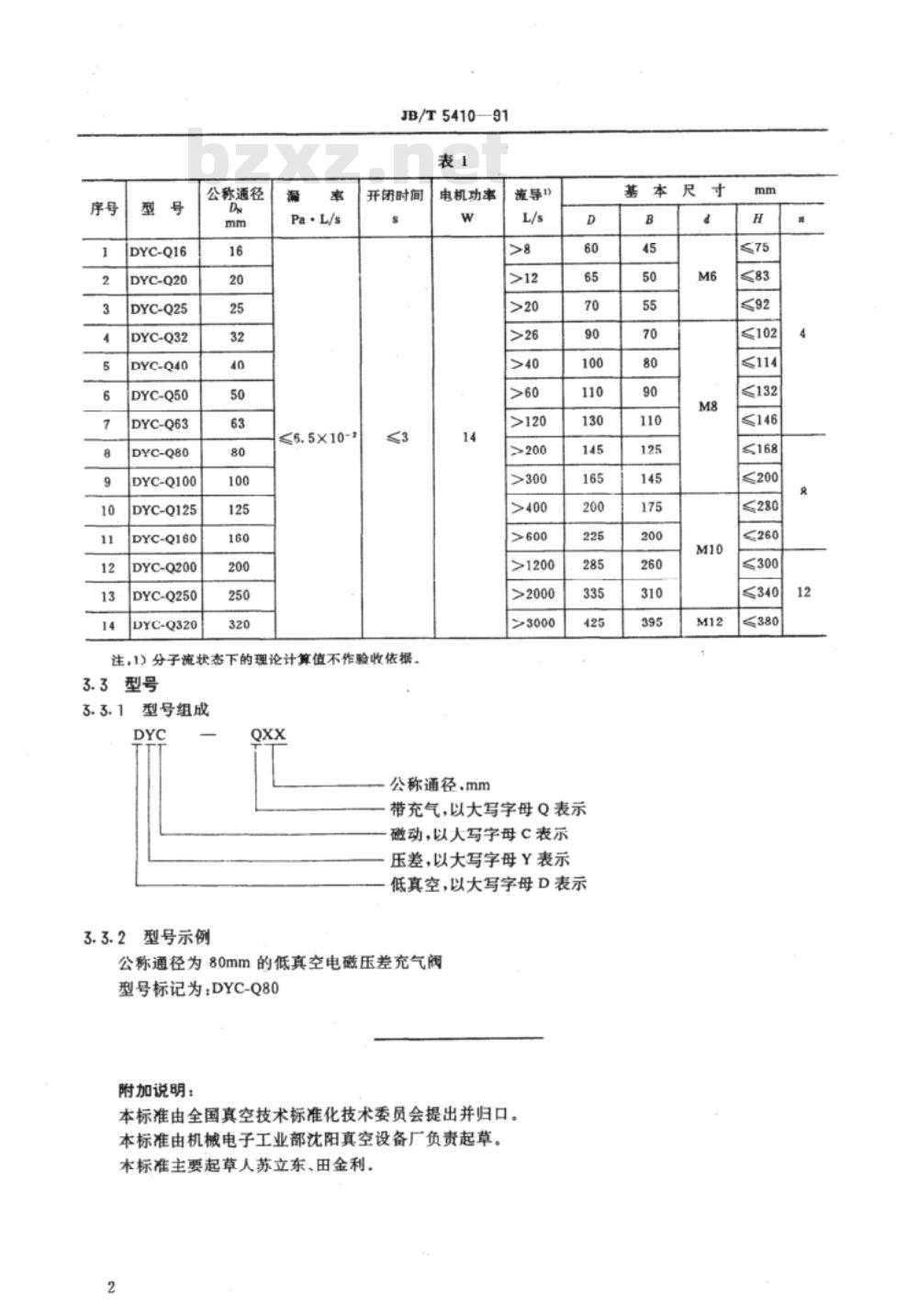

表1 低真空电磁压差充气阀基本参数下载标准就来标准下载网
序号 | 型号 | 公称通径 Ds (mm) | 漏率 (Pa·L/s) | 开闭时间 (s)
10 | DYC-Q16 | 16 | ≤6.5×10⁻¹ | ≤3
11 | DYC-Q20 | 20 | ≤6.5×10⁻¹ | ≤3
12 | DYC-Q25 | 25 | ≤6.5×10⁻¹ | ≤3
13 | DYC-Q32 | 32 | ≤6.5×10⁻¹ | ≤3
14 | DYC-Q40 | 40 | ≤6.5×10⁻¹ | ≤3
... | ... | ... | ... | ...
注：分子流状态下的理论计算值不作验收依据。

3.3 型号
3.3.1 型号组成
DYC: 低真空 (D)、压差 (Y)、磁动 (C)
Q: 带充气
3.3.2 型号示例
公称通径为 80mm 的低真空电磁压差充气阀型号标记为 DYC-Q80。

附加说明
本标准由全国真空技术标准化技术委员会提出并归口，由机械电子工业部沈阳真空设备厂负责起草，主要起草人苏立东、田金利。
