中华人民共和国机械行业标准
JB/T 5399-91
尼龙嵌件锁紧螺栓、螺钉锁紧部分结构要素与锁紧力矩
发布：1991-06-25
实施：1992-07-01
发布单位：中华人民共和国机械电子工业部

1 主题内容与适用范围
本标准规定了尼龙嵌件锁紧部分的结构要素与锁紧力矩。本标准适用于一般用途的、嵌有圆柱体尼龙嵌件的锁紧螺栓和螺钉，这类螺栓和螺钉的其他部分型式与尺寸均按相应国家标准规定。

2 引用标准
GB 196 普通螺纹基本尺寸
GB 197 普通螺纹公差与配合
GB 2 外螺纹零件螺纹零件的末端

3 尼龙嵌件和锁紧部分的型式与尺寸
3.1 尼龙嵌件的型式与尺寸

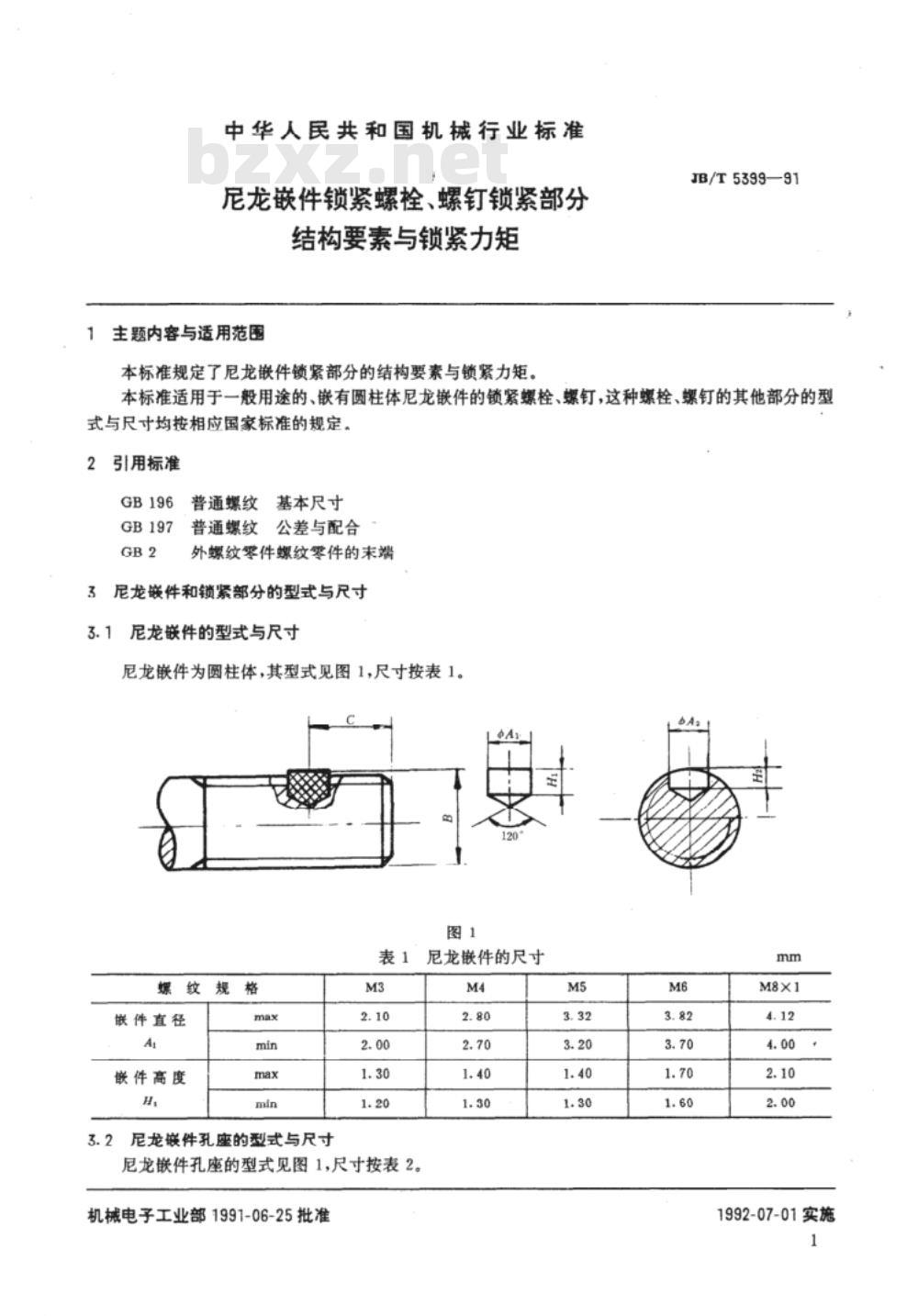

尼龙嵌件为圆柱体，其型式见图1，尺寸按表1。wwW.bzxz.Net

3.2 尼龙嵌件孔座的型式与尺寸

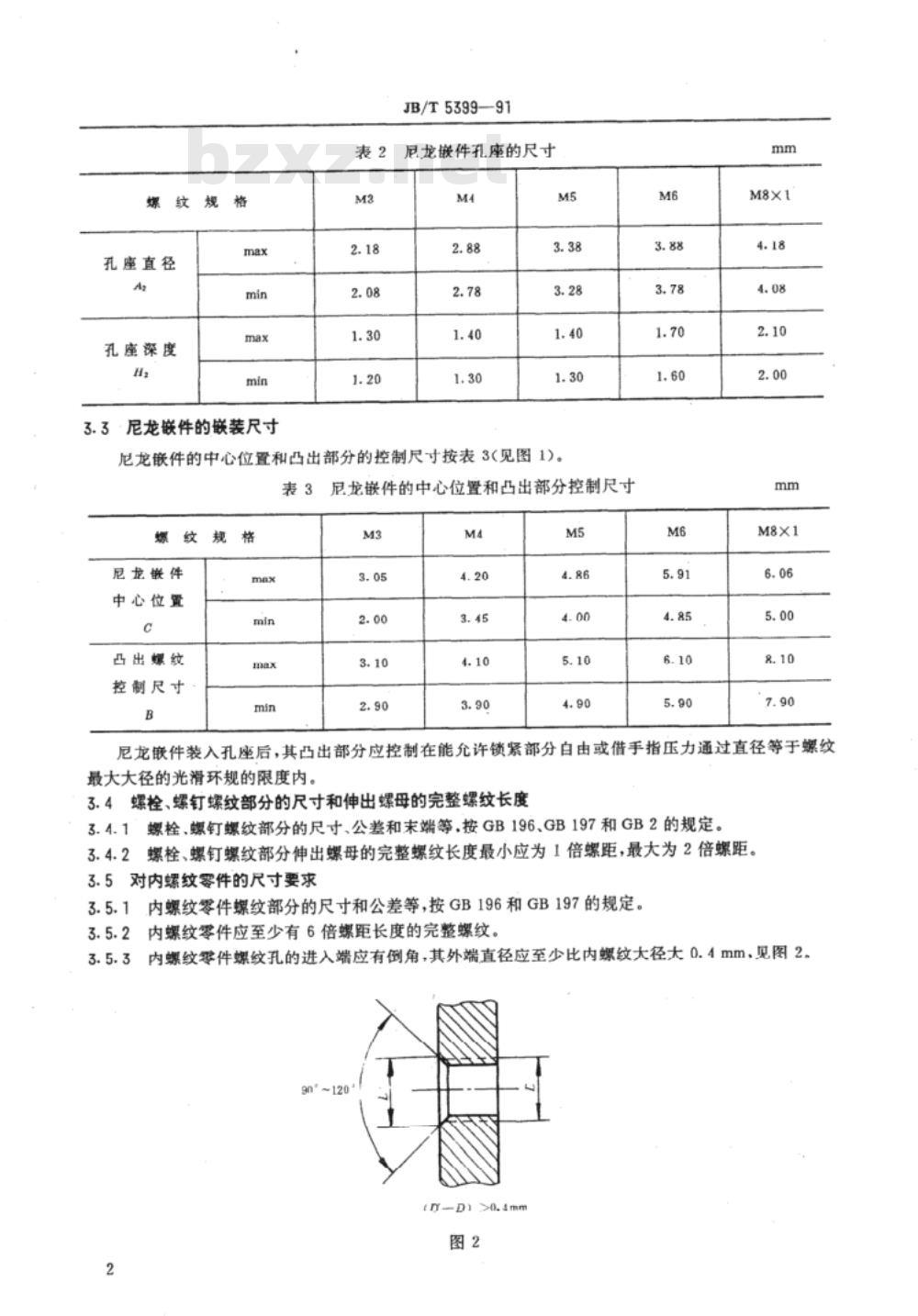

尼龙嵌件孔座的型式见图1，尺寸按表2。

3.3 尼龙嵌件的嵌装尺寸
尼龙嵌件装入孔座后，其凸出部分应控制在允许锁紧部分自由或借手指压力通过直径等于螺纹最大径的光滑环规的限度内。

3.4 螺栓、螺钉螺纹部分的尺寸和伸出螺母的完整螺纹长度
3.4.1 螺栓、螺钉螺纹部分的尺寸、公差和末端按 GB196、GB197 和 GB2 的规定。
3.4.2 螺栓、螺钉螺纹部分伸出螺母的完整螺纹长度最小应为1倍螺距，最大为2倍螺距。

3.5 对内螺纹零件的尺寸要求
3.5.1 内螺纹零件螺纹部分的尺寸和公差按 GB196 和 GB197 的规定，内螺纹零件应至少有6倍螺距长度的完整螺纹。
3.5.2 内螺纹零件螺纹孔的进入端应有倒角，其外端直径应至少比内螺纹大径大0.4mm，见图2。

4 尼龙嵌件的材料与工作温度
4.1 尼龙嵌件材料推荐为尼龙66或尼龙1010，技术要求按有关标准规定。
4.2 尼龙嵌件工作温度范围为 -50℃ 至 +100℃。

5 螺纹零件的材料
5.1 螺栓、螺钉材料按有关标准规定。
5.2 内螺纹零件材料应与尼龙嵌件锁紧螺栓、螺钉材料同类。螺母性能等级不得低于螺栓、螺钉性能等级。

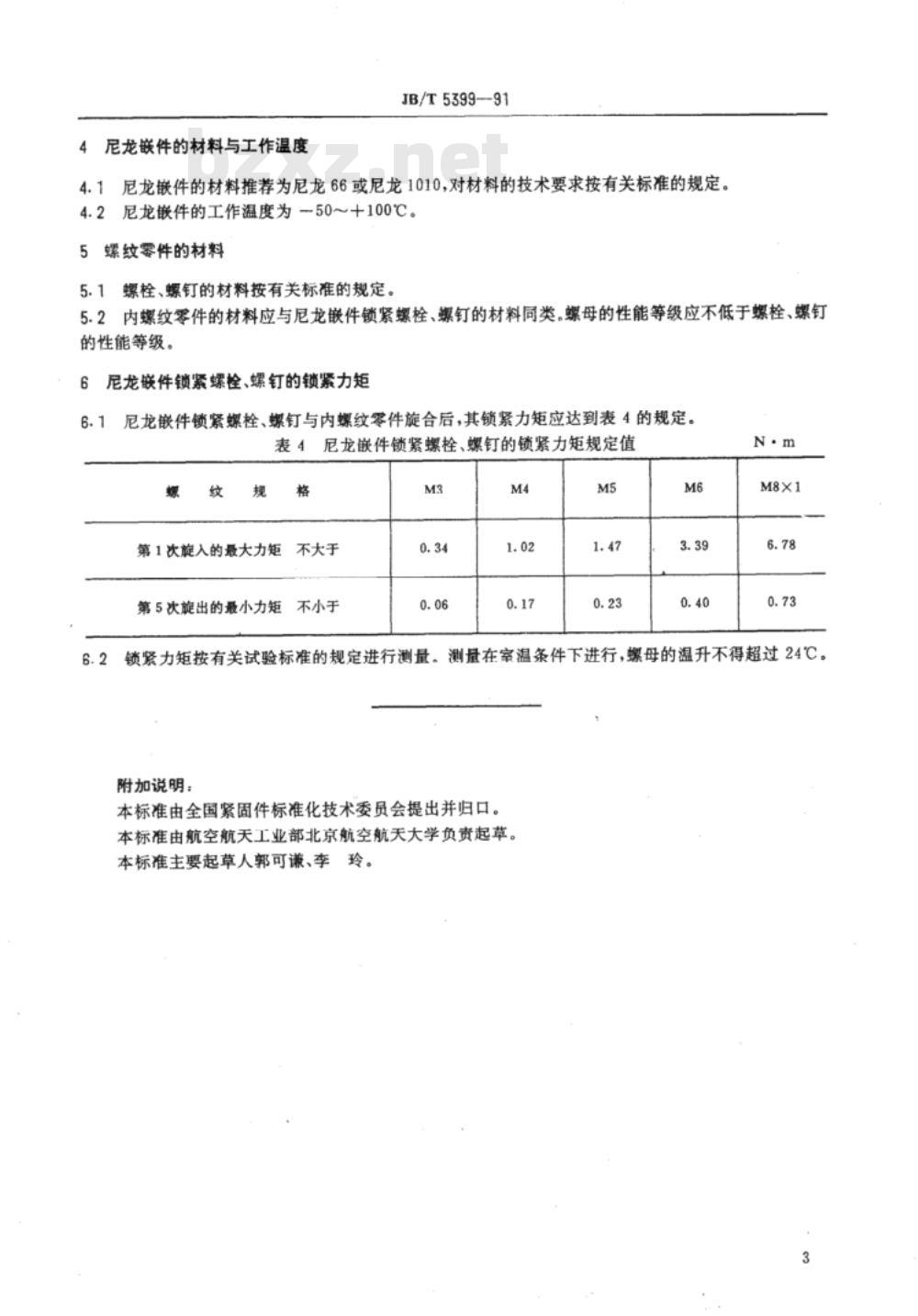

6 尼龙嵌件锁紧螺栓、螺钉的锁紧力矩
6.1 尼龙嵌件锁紧螺栓、螺钉与内螺纹零件旋合后，其锁紧力矩应达到表4规定值。锁紧力矩按有关试验标准测量，测量在室温条件下进行，螺母温升不得超过24℃。

附注：
本标准由全国紧固件标准化技术委员会提出并归口，由航空航天工业部北京航空航天大学负责起草，主要起草人郭可谦、李玲。
