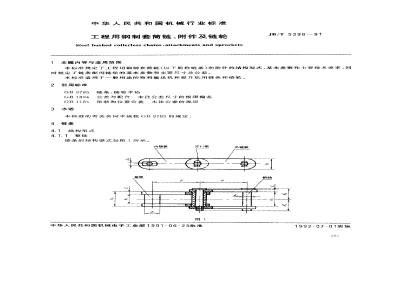

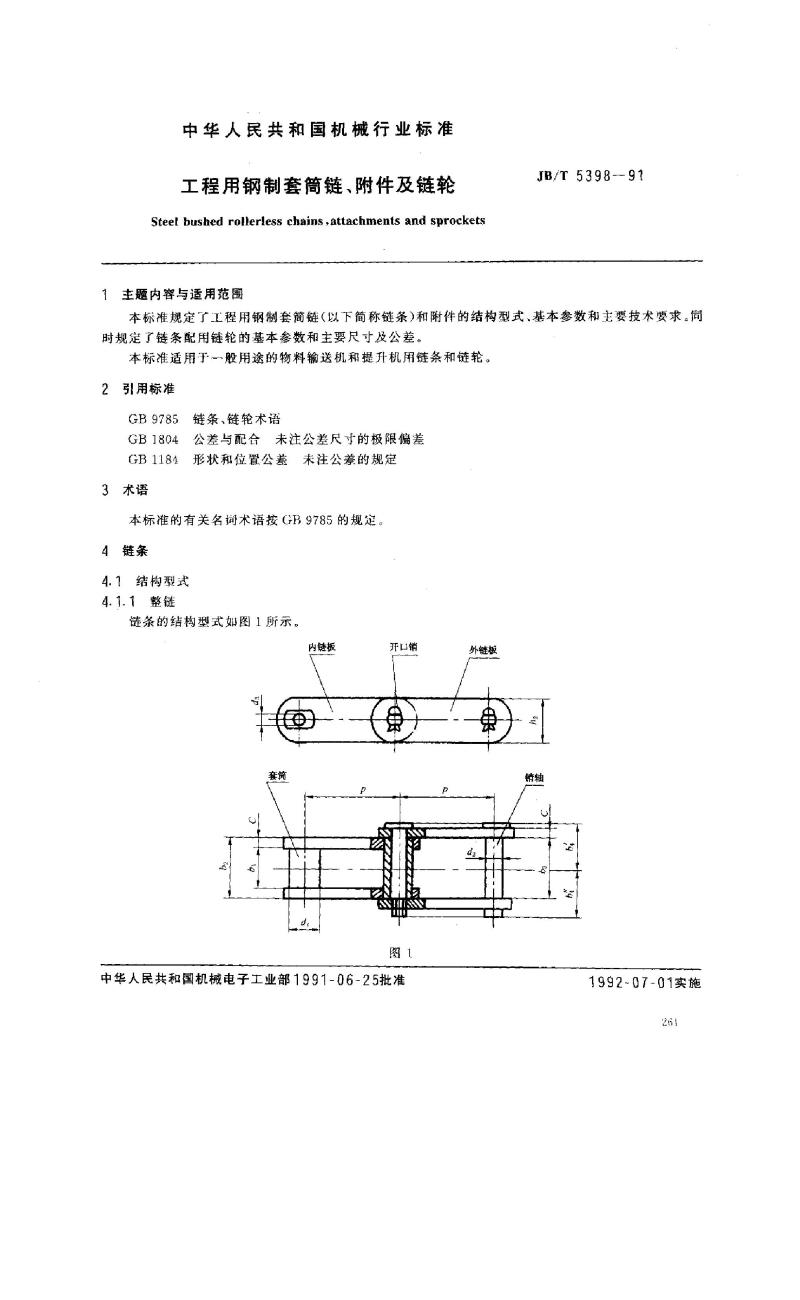

中华人民共和国机械行业标准
工程用钢制套筒链、附件及链轮 (Steel bushed rollerless chains, attachments and sprockets)

JB/T 5398-91

本标准规定了工程用钢制套筒链（以下简称链条）和附件的结构型式、基本参数和主要技术要求，同时规定了链条配用链轮的基本参数、主要尺寸及公差。本标准适用于一般用途的物料输送机和提升机用链条和链轮。

2 引用标准
GB 9785 链条、链轮术语
GB 1804 公差与配合未注公差尺寸的极限偏差
GB 1184 形状和位置公差未注公差的规定

3 术语
本标准的有关名词术语按 GB 9785 的规定。

4 链条
4.1 结构型式
4.1.1 整链下载标准就来标准下载网
链条的结构型式如图1所示，包括内链板、外链板、销轴及开口销。

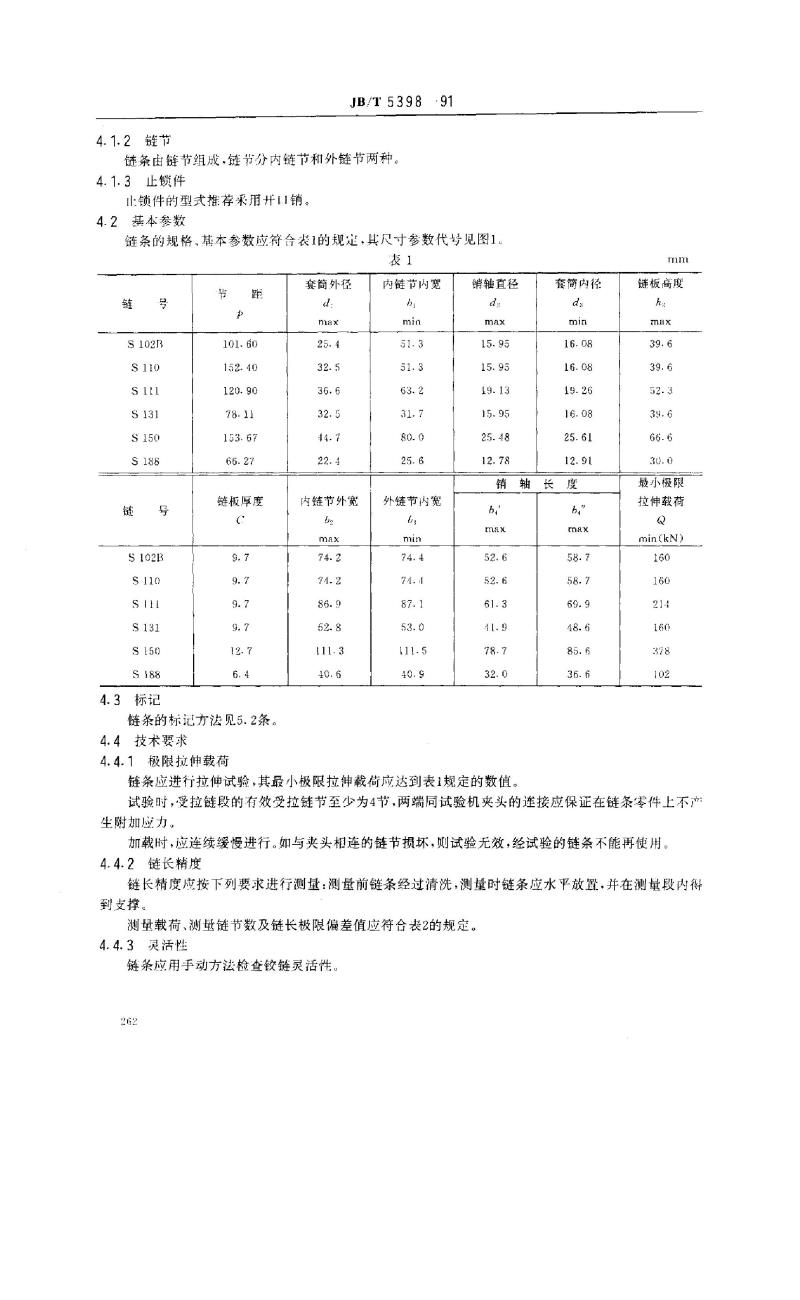

4.1.2 链节
链条由链节组成，链节分内链节和外链节两种。
4.1.3 止锁件
止锁件型式推荐采用开销。

4.2 基本参数
链条的规格和基本参数应符合表1的规定，具体尺寸参数代号见图1。

4.3 标记
链条的标记方法见 5.2 条。

4.4 技术要求
4.4.1 极限拉伸载荷
链条应进行拉伸试验，其最小极限拉伸载荷应达到表1规定的数值。试验时，受拉链段的有效受拉链节至少为4节，两端与试验机夹头的连接应保证在链条零件上不产生附加应力。加载时，应连续缓慢进行。如与夹头相连的链节损坏，则试验无效，经试验的链条不得再使用。

4.4.2 链长精度
链长精度应按下列要求进行测量：测量前链条需清洗，测量时链条应水平放置，并在测量段内得到支撑。测量载荷、测链节数及链长极限偏差值应符合表2规定。

4.4.3 灵活性
链条应用手动方法检查铰链灵活性。

5 附件
5.1 结构型式和尺寸参数
本标准规定了 A1、A2、A22、K1、K2、K3 型附件型式。相邻附件间隔的链节数可根据需要选定。其中 K1、K2、K3 型附件可在链条的侧或两侧，以及外链节或内链节上配置弯附板，但宜优先在侧和外链节上配置。

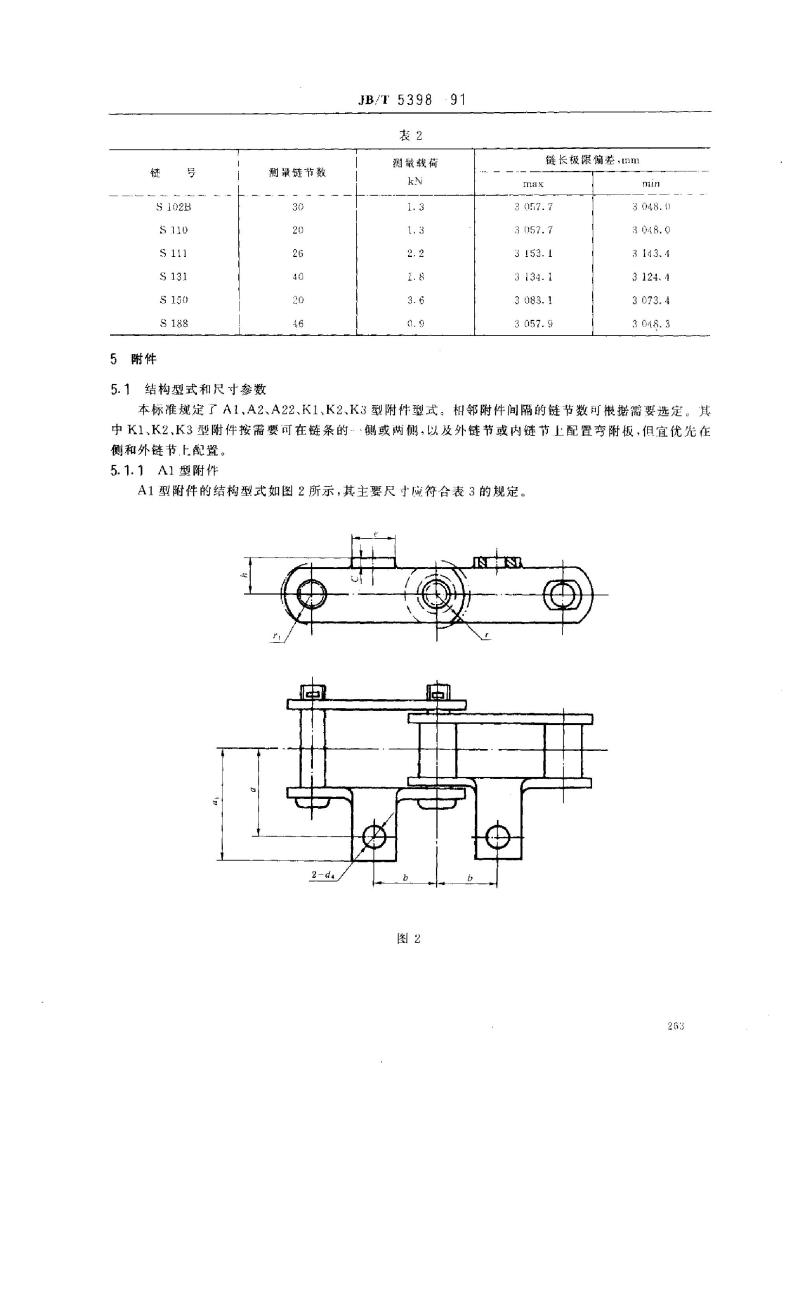

5.1.1 A1 型附件

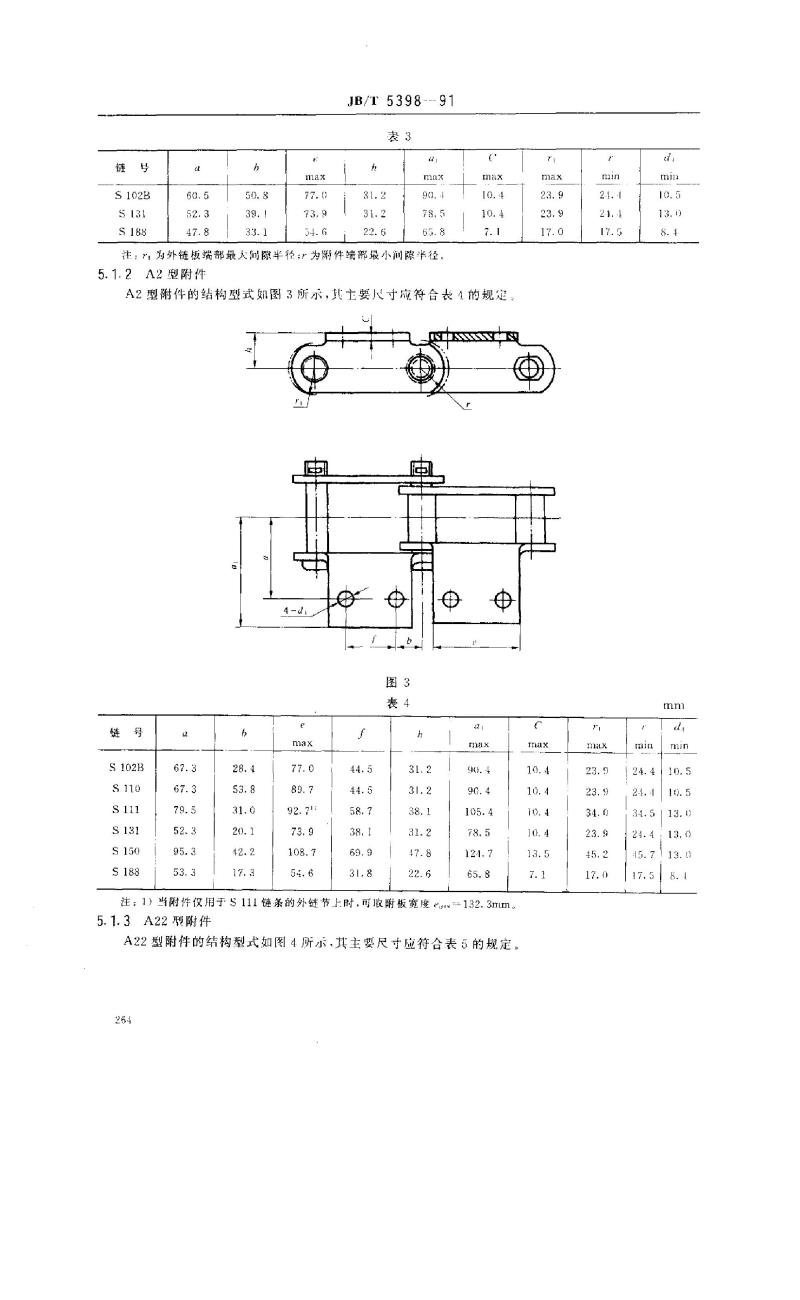

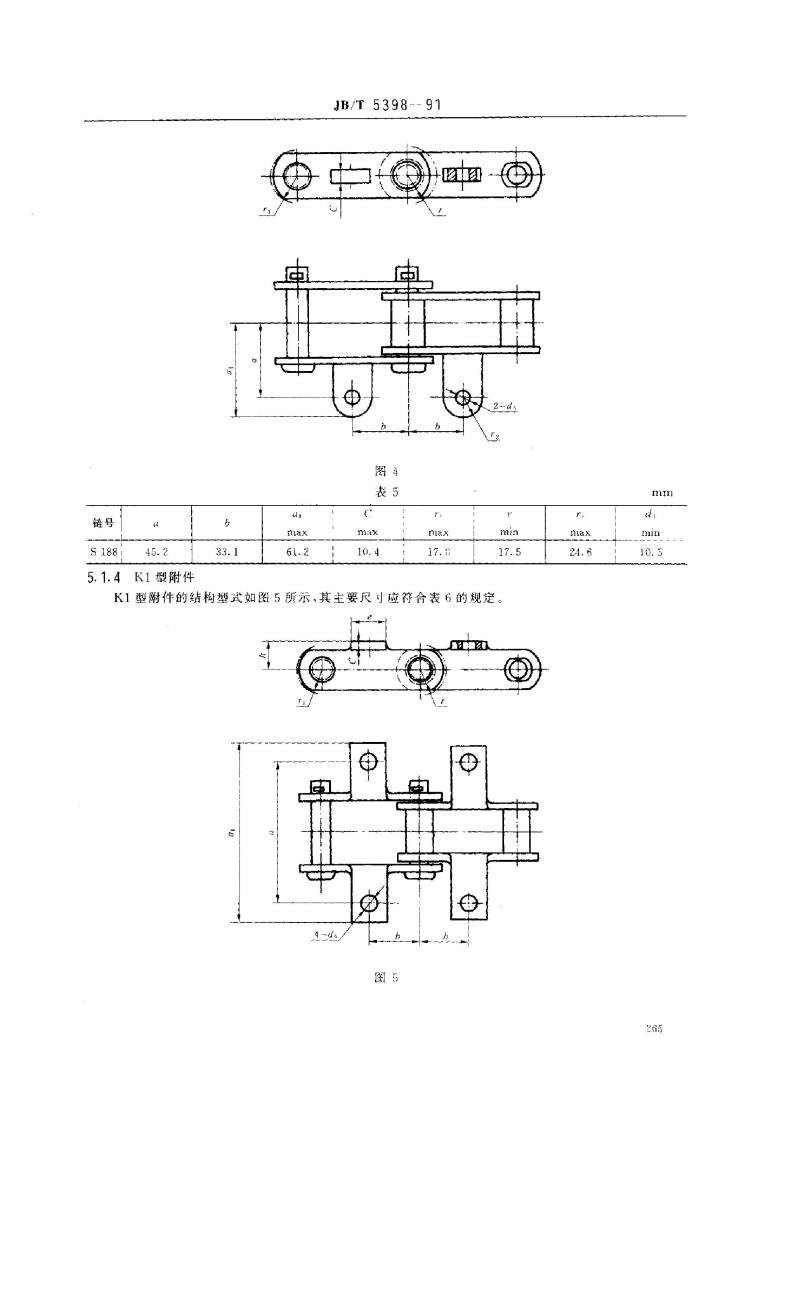

A1 型附件的结构型式如图2所示，其主要尺寸应符合表3的规定。
